Maßgeschneiderter Motor-Thermoschutz (Thermostatschalter)

Der Motorwärmeschutz ist eine Schutzvorrichtung, die den Stromkreis bei Temperatur- oder Stromänderungen automatisch unterbricht. Die Kernfunktion besteht darin, zu verhindern, dass der Motor durch Überhitzung beschädigt wird, Überlastung oder Abwürgen. Im Folgenden sind die wichtigsten Punkte aufgeführt:

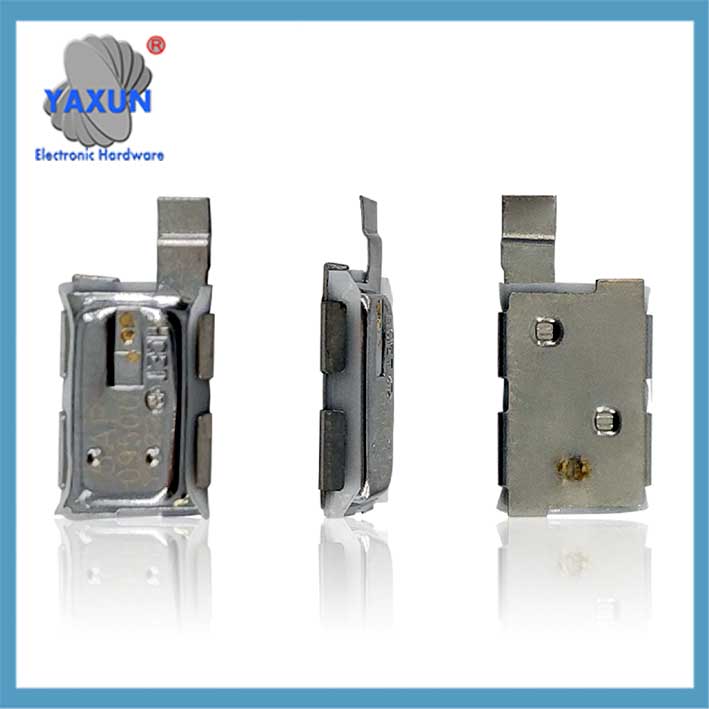

Überlastungs- und Überhitzungsschutz für den Autowischermotor 6AP

17AM Motor-Thermoschutz, normalerweise geschlossen, NC-Thermostatsensor KLIXON 17AM022

Optionen für thermische Überlastschutzvorrichtungen für kleine Elektromotoren & Getriebemotoren

⚙️ 1. Kernarbeitsprinzip
‌Bimetallstreifenstruktur‌: Es besteht aus zwei Metallstreifen mit unterschiedlichen Wärmeausdehnungskoeffizienten. Wenn die Temperatur steigt, Die Metallstreifen verbiegen und verformen sich aufgrund der Dehnungsdifferenz, Auslösen der mechanischen Verbindung, um den Stromkreis zu unterbrechen; Es wird automatisch zurückgesetzt und nimmt die Leitung wieder auf, wenn die Temperatur sinkt.
‌Duale Reaktion auf aktuelle Temperatur‌: Einige Modelle (wie zum Beispiel dreiphasige Thermoschutzvorrichtungen) Überwachen Sie gleichzeitig den Überlaststrom und die Wicklungstemperatur. Bei Überlastung, Der Stromkreis im Inneren wird schnell unterbrochen 4-10 Sekunden, um Stallschäden zu vermeiden.

Wie es funktioniert:
Überhitzungserkennung:
Thermisch geschützte Motoren verwenden typischerweise Temperatursensoren, wie PTC-Thermistoren oder KTY-Sensoren, die in die Motorwicklungen eingebettet sind. Diese Sensoren überwachen die Temperatur des Motors und senden Signale an ein Thermoschutzgerät.

Stromabschaltung:
Wenn die Temperatur des Motors über den sicheren Grenzwert hinaus ansteigt, die thermische Schutzvorrichtung, Dies kann ein Bimetallschalter oder ein ähnlicher Mechanismus sein, unterbricht die Stromversorgung, Abschalten des Motors.

Automatischer Neustart:
Nachdem der Motor abgekühlt ist, Die thermische Schutzvorrichtung wird normalerweise zurückgesetzt, Dadurch kann der Motor manuell oder automatisch neu gestartet werden.

Vorteile:
Verhindert Schäden:
Der Wärmeschutz verhindert eine Überhitzung, Dies kann zu Schäden an der Motorisolierung führen, Wicklungen, und andere Komponenten.
Verlängert die Lebensdauer:
Durch Verhinderung von Überhitzung, Der thermische Schutz trägt zu einer längeren Lebensdauer des Motors bei.
Sicherheit:
Es minimiert das Risiko eines Brandes oder anderer Gefahren durch Motorüberhitzung.

🔍 2. Haupttypen und technologische Entwicklung

Typ	‌Funktionsprinzip	‌Merkmale	Anwendbare Szenarien
Bimetallischer Wärmeschutz	Temperaturgesteuertes Blechbiegen	Einfache Struktur, niedrige Kosten, Automatischer Reset, Die Genauigkeit wird jedoch vom Materialverhältnis beeinflusst	Motoren für Haushaltsgeräte, kleine Industriemotoren
Elektronischer Schutz	Strom-/Temperatursignal zur Chiperkennung	Hohe Genauigkeit, programmierbare Schutzkurve, Unterstützung der Fernüberwachung, erfordert aber einen passenden Controller	Intelligente Industrieausrüstung, Präzisionsmotoren
Dreiphasiger Wärmeschutz	Umfassender Stromüberlast- und Überhitzungsschutz	Unterstützt Motoren mit 0,55 kW bis 75 kW, starke Beständigkeit gegenüber verschmutzten Umgebungen, kann das Traditionelle ersetzen “Thermorelais + Schütz” Lösung	Industriemotoren, Tauchpumpen

Notiz: Die patentierte Technologie von Tianyin Electromechanical verbessert die Reaktionszuverlässigkeit erheblich, indem sie die kombinierte Struktur von Bimetallstreifen optimiert (wie das Hinzufügen von Überstromschutzkomponenten).

Thermischer Schutz des Elektromotors mit IP54 IP55 ± 5 °C Temperaturtoleranz – Thermischer schalter,

6AP/3MP Hochwertiger elektrischer thermischer Überlastschutz für Mixermotor

5AP/2MP 50℃-180℃ Überstrom, Überhitzungsschutz des Motors

📌 3. Wichtige Auswahlparameter

Parameter‌	‌Anforderungen	‌Base
Aktionstemperatur	40°C–170°C (angepasst an den Isolationsgrad des Motors)	Muss mit der Temperaturgrenze der Motorwicklung übereinstimmen
Nennstrom	2A–20A (je nach Motorleistung ausgewählt)	Verhindern Sie Fehlauslösungen oder Schutzausfälle
Reset-Modus	Automatischer Reset/manueller Reset	Die automatische Rückstellung ist für Kühlschränke und Ventilatoren geeignet; Der manuelle Reset wird für Hochrisikoszenarien verwendet
Zertifizierungsstandards	TS16949、UL、CE (EN 60730-2-2)	Obligatorische Sicherheits- und Umweltschutzanforderungen

⚠️ 4. Vorsichtsmaßnahmen für den Gebrauch
‌Installationsspezifikationen‌:
Die Elektrodenbiegung muss mehr als 6 mm von der Wurzel entfernt sein, um Beschädigungen und schlechten Kontakt zu vermeiden;
Nach dem Hochtemperaturschweißen, es muss länger als gekühlt werden 30 Sekunden, um zu verhindern, dass der Protektor durch Hitze beschädigt wird.
‌Environmental Anpassungsfähigkeit ‌:
Vermeiden Sie die Verwendung von nicht versiegelten Protektoren (wie herkömmliche Schütze) in stark verschmutzter Umgebung;
Überprüfen Sie die Bimetallstreifen regelmäßig auf Ermüdung und Alterung und ersetzen Sie sie im Rahmen des Gerätewartungszyklus.
‌Funktionskonfliktvermeidung‌:
Automobilmotoren mit Einklemmschutzfunktion müssen Software-Temperaturkontrolllösungen einführen, um zu verhindern, dass Hardware-Schutzvorrichtungen die Hinderniserkennung beeinträchtigen.

♻️ 5. Fehlerbehebung
Häufige Gründe, warum der Motor durchbrennt, der Schutz jedoch nicht funktioniert:
‌Verkabelungsfehler‌: Der Schutzschalter ist nicht in Reihe im Hauptstromkreis des Motors geschaltet;
‌Eingestellter Wert ist zu hoch‌: Die Einstellung der Aktionstemperatur oder des Stromschwellenwerts überschreitet den Motortoleranzbereich;
‌Antwortverzögerung‌: Der Bimetallstreifen benötigt Zeit zum Ansammeln von Wärme und ist nicht in der Lage, kurzfristige Kurzschlüsse zu bewältigen.
Es wird empfohlen, Produkten den Vorrang zu geben, die den Kurzschlusstest bestanden haben (Klausel 18.101) im GB/T angegeben 14536.3-2022 Standard, um Zuverlässigkeit unter extremen Arbeitsbedingungen zu gewährleisten.
