Passen Sie die Funktion des Kfz -Einlasslufttemperatursensors an

Relevante Kenntnisse über den Sensor der Kfz -Einlasslufttemperatur. Dieses Problem ist im Bereich der Automobilwartung und der elektronischen Steuerung sehr häufig.

Mehrere wichtige Punkte des Kfz -Einlasslufttemperatursensors: Erste, Alle Materialien betonen, dass dies ein negativer Temperaturkoeffizient ist (NTC) Thermistorsensor, Welches ist die Grundlage für das Verständnis seines Arbeitsprinzips. Zweitens, Es gibt zwei Mainstream -Lösungen für die Installationsposition (Vor/nach dem Gas), Aber die Funktionen sind gleich. Im Abschnitt für Verwerfungssymptome, Mehrere Quellen erwähnten wiederholt typische Manifestationen wie schwierige Start und instabile Leerlaufgeschwindigkeit, die integriert werden müssen, um Redundanz zu vermeiden.

Achten Sie besondere Aufmerksamkeit auf den Vergleich der Unterschiede zwischen Aufnahme- und Abgabemperatursensoren. Dieser Wissenspunkt ist sehr hilfreich, um die Besonderheit des Einlasslufttemperatursensors zu verstehen, und überlegen Sie, es kurz zu erwähnen. In Bezug auf technische Parameter, Es wird erwähnt, dass der Unterschied in der Signalspannung unter heißen und kalten Autos sehr wertvoll ist und die dynamischen Arbeitseigenschaften des Sensors widerspiegeln kann.

Mercedes Benz -Einlasslufttemperatursensor 105425717

Einlasslufttemperatursensor 8942412010 Für Toyota KL47-18-845 89424-12010

Bosch -Sensor -Einlasslufttemperatur Audi BMW OPEL SEAT VW HONDA OE 046906379

Bereiten Sie sich auf eine strukturierte Präsentation vor: Umfassen Sie zunächst die Definition und die Kernprinzipien, und erweitern Sie es dann in drei Teilen: Workflow, Funktion, und Fehler.

Der Einlasslufttemperatursensor (Iat) ist eine Schlüsselkomponente im Motormanagementsystem. Es wird verwendet, um die Temperatur der Luft zu überwachen, die in den Motor eintritt (ECU) Um eine genaue Korrektur von Parametern wie Injektionsvolumen und Zündzeit zu erreichen. Das Folgende sind seine Kernpunkte:
ICH. Arbeitsprinzip und Struktur ‌
‌CORE COMPONENT‌
Einführung eines negativen Temperaturkoeffizienten (NTC) Thermistor: Der Widerstandswert nimmt ab, wenn die Temperatur steigt, und der Widerstandswert steigt, wenn die Temperatur abnimmt.
‌Signale Konvertierung ‌
Der Sensor und das ECU bilden einen geschlossenen Stromkreis. Das ECU bietet eine 5 -V -Referenzspannung (Die Linie) und der andere ist eine Erdungslinie (E2). Temperaturänderungen verursachen Widerstandsänderungen, Dies verändert wiederum die Schaltungsspannung und erzeugt ein elektrisches Signal, das der Temperatur entspricht.
Der IAT -Sensor misst die Temperatur der Luft, die in den Ansaugkrümmer des Motors eintritt.
Diese Informationen sind für das ECU von entscheidender.
Das ECU sendet eine Spannung an den Sensor und liest den Spannungsabfall darüber, Dies entspricht der Einlasslufttemperatur.

‌Signale Eigenschaften ‌
Kaltautozustand: Die Signalspannung ähnelt dem Wassertemperatursensor;
Heißer Autozustand: Die Signalspannung beträgt etwa das 2 ~ 3 -fache des Wassertemperatursensors.

Tempratursensor 8Z0820535a Anfall für Audi A3 A4 S4 S4 S5 Quatt Q3 Q5 Q7 VW Golf

MD326170 13650-56B00 für Mitsubishi Lancer-Ansaugwassertemperatursensor anwendbar

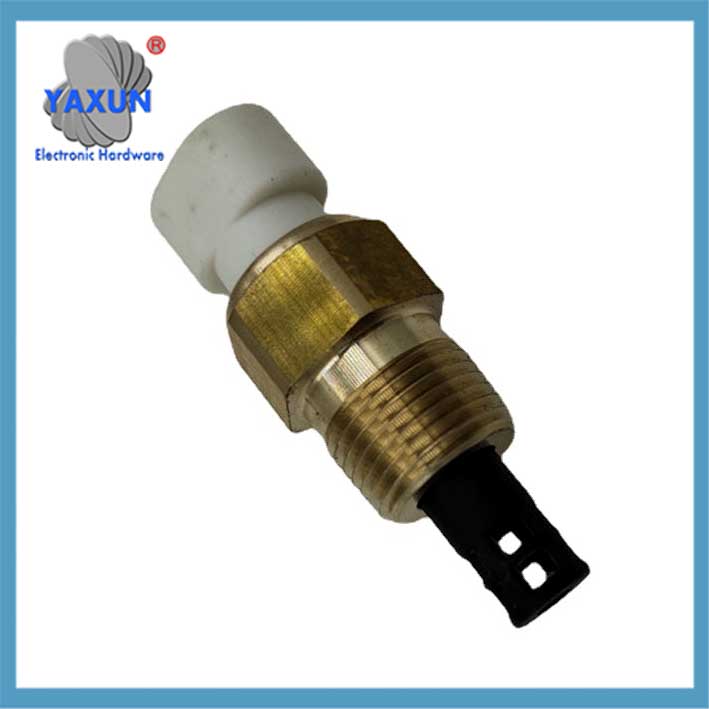

Einlasslufttemperatursensor IAT, MATTE, Act Kit für GM 25036751 25037225 25037334

‌Ii. Installationsstandort und Funktion‌

‌Installation Ort‌
Befindet sich im Einlassrohr oder im Luftstrommesser, entweder vor dem Gas (Einlassrohr) oder nach dem Gashebel (Ansaugkrümmer).
‌CORE FUNKTION‌
‌Air-Fuel-Ratio-Korrektur ‌: Niedrigtemperaturluft hat eine hohe Dichte, Das ECU erhöht also die Menge an Kraftstoffeinspritzung; Hochtemperaturluft hat eine geringe Dichte, Die Menge an Kraftstoffeinspritzung wird also reduziert, um eine optimale Verbrennungseffizienz zu gewährleisten.
‌Kock Prevention‌: Hochtemperatur-Einlassluft ist anfällig für Klopfen, Daher passt das ECU den Zündwinkel entsprechend an.
‌Turbo -Schutz‌: Überwachen Sie die Lufttemperatur nach der Aufladung, um Überhitzungsschäden zu vermeiden.

‌Iii. Fehlersymptome und Diagnose ‌
‌Typische Fehlerphänomene
Schwieriger Start, instabile Leerlaufgeschwindigkeit, und schwache Beschleunigung;
Übermäßige Auspuffemissionen (Schwarzer Rauch);
Das Motorverwerflicht ist eingeschaltet.
‌Caus und Auswirkungen der Verwerfung ‌

Erkennungsmethode‌
‌Ressistanzerkennung ‌: Den Sensor entfernen, Messen Sie den Widerstandswert nach dem Erhitzen (wie ein Haartrockner), und vergleichen Sie es mit dem Standardwert;
‌Spannungsdetektion‌: Wenn der Zündschalter eingeschaltet ist, Messen Sie die Spannung zwischen THA und E2 (etwa 0,5 ~ 3,4 V bei normaler Temperatur).

‌Iv. Unterschiede zu anderen Temperatursensoren ‌ Vergleiche mit Abgasemperatursensor‌

V. Technologische Entwicklung und Wichtigkeit‌
Als typische Anwendung des NTC -Thermistors, Dieser Sensor erzielt ein hohes Vorschriften-Feedback durch einfache physikalische Eigenschaften, Dies wirkt sich direkt auf die Motorleistung aus, Kraftstoffverbrauch und Emissionsniveau. Obwohl sein Design klein ist, Es ist ein unverzichtbarer Bestandteil des modernen elektronischen Steuerungssystems, um die Kontrolle über geschlossene Schleife zu erreichen.

Warum die IAT -Sensorfunktion anpassen?
Leistungsstimmung:
Das Ändern des IAT-Signals kann ein Weg sein, um die Motorleistung zu optimieren. Zum Beispiel, Die Simulation einer leicht kühleren Einlasslufttemperatur kann manchmal zu einer reicheren Brennstoffmischung und einer erhöhten Leistung führen, vor allem in turbogeladenen Motoren.
Kompensation für Änderungen:
Wenn Sie Ihr Luftaufnahmesystem geändert haben (Z.B., änderte den Ansaugkrümmer, fügte eine kalte Luftaufnahme hinzu), Der IAT -Sensor kann unterschiedliche Temperaturen als Aktien lesen. Das Anpassen der Ausgabe des Sensors kann dazu beitragen, diese Änderungen auszugleichen.
Test und Experimentieren:
Das Ändern des IAT -Sensors kann eine Möglichkeit sein, mit verschiedenen Motorparametern zu experimentieren und die Auswirkungen auf die Leistung zu beobachten.

Wie man anpassen:
Widerstand hinzufügen:
In Serie: Das Hinzufügen eines Widerstands in Reihe mit dem IAT -Sensor erhöht den Gesamtwiderstand, das ECU dazu veranlasst, eine niedrigere Temperatur zu interpretieren.
Parallel: Durch das Hinzufügen eines Parallelenwiderstands wird der Gesamtwiderstand verringert, das ECU dazu veranlasst, eine höhere Temperatur zu interpretieren.
Potentiometer (Variabler Widerstand):
Ein Potentiometer ermöglicht es Ihnen, den Widerstand einzustellen und, daher, die wahrgenommene Einlasslufttemperatur dynamisch.
Dies ist nützlich, um die optimale Einstellung für Ihr spezifisches Setup zu finden.
Sensorort:
Die Lage des IAT -Sensors kann auch seine Messwerte aufgrund des Wärmebahnens beeinflussen. Betrachten Sie dies, wenn Sie Anpassungen vornehmen.
ECU -Kalibrierung:
Mit einigen Aftermarket -ECUs können Sie die IAT -Sensorwerte direkt kalibrieren, eine genauere Möglichkeit, seine Funktion anzupassen.
