PT100-Sensoren verwenden normalerweise einen Dreileiteranschluss. Zwei der Linien können als durchgehende Linien verstanden werden, und der Widerstand in der Mitte ist 0 Ohm (Nennen Sie diese beiden Linien B- und C-Linien). Was die letzte Zeile betrifft (Linie A genannt), zwischen A und B/C, Der Widerstand ist ungefähr 110 Ohm bei Raumtemperatur. Allgemein, Zähler oder Kollektoren verfügen über Klemmen für den Dreileiteranschluss (obwohl man verstehen kann, dass es sich bei der B/C-Linie um eine direkte Verbindung handelt, es muss angeschlossen sein). Es gibt auch eine kleine Anzahl von Geräten, die einen Vierleiteranschluss oder einen Zweileiteranschluss verwenden. Die Genauigkeit ist auch umso höher, je höher die Anzahl der Zeilen ist, Je höher die Genauigkeit. Bei der Dreileiter-Verbindungsmethode wird normalerweise eine Brücke verwendet, um die Genauigkeit der Testergebnisse sicherzustellen.

Pt100 ist ein Platin-Wärmewiderstand, sein Widerstand ist proportional zur Temperaturänderung. Der Zusammenhang zwischen dem Widerstand von PT100 und der Temperaturänderung ist: wenn die Temperatur von PT100 0℃ beträgt, Sein Widerstand ist 100 Ohm, und bei 100℃, sein Widerstand beträgt ca 138.5 Ohm. Sein industrielles Prinzip: Wenn der PT100 eingeschaltet ist 0 Grad Celsius, Sein Widerstand ist 100 Ohm, und sein Widerstand nimmt mit steigender Temperatur konstant zu.

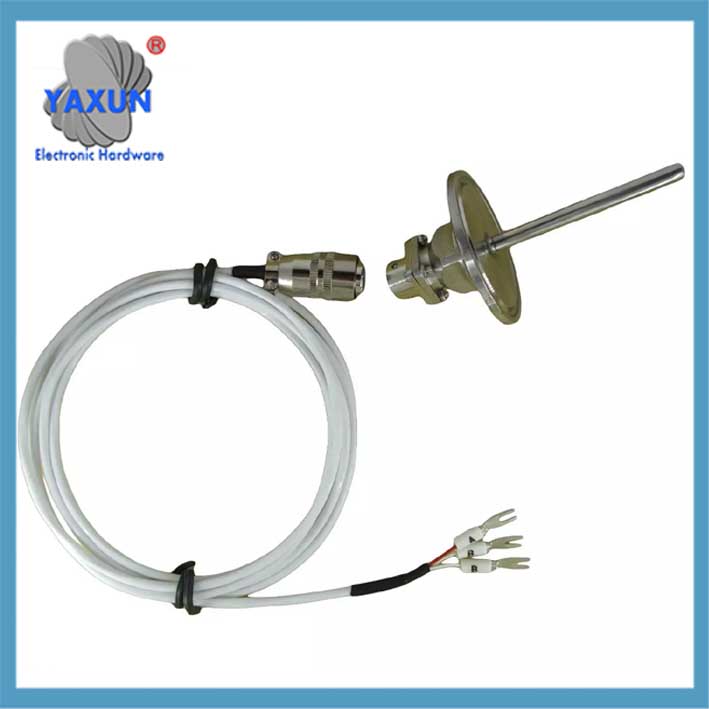

RTD PT100 TRI-Clamp-Wasserdichte Temperatursensoren mit Telefon-Kabel & Abnehmbarer Stecker

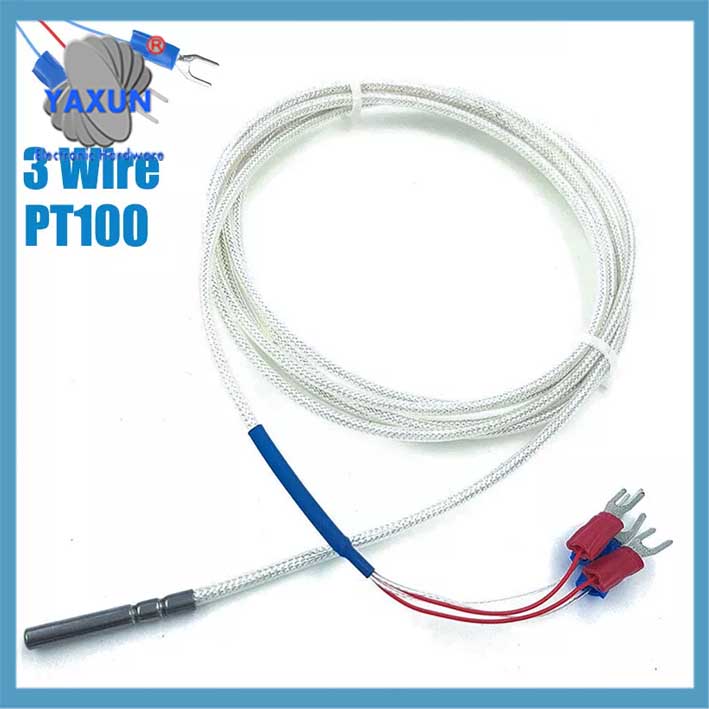

PT100 3 Drahttemperatursensor K-Typ-Thermoelement-Sondenlabor, Industriell

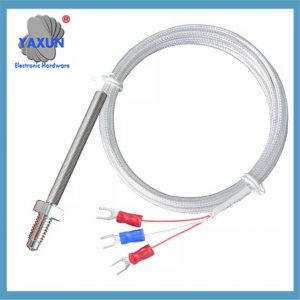

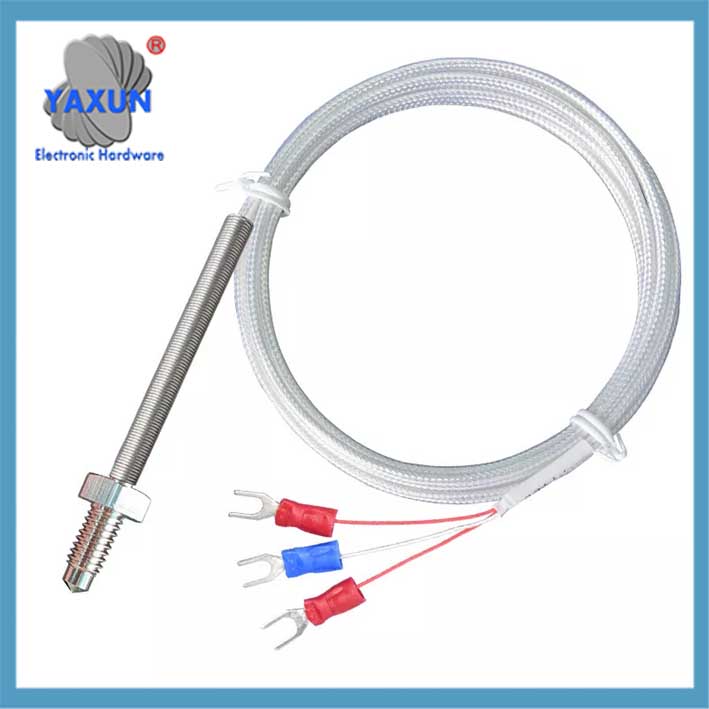

3-Draht PT100 PT1000 Schraube M6 Gewinde Wärmewiderstand Temperatursensor

Anwendung des Pt100-Temperatursensors
Der Isolationstransmitter ist ein hybrider integrierter Schaltkreis, der das thermische Widerstandssignal entsprechend der Temperatur in ein lineares Standardsignal umwandelt. Diese Schaltung integriert einen Satz hochisolierter Mehrkanal-DC/DC-Netzteile, mehrere Hochleistungs-Signalisolatoren und thermische Widerstandslinearisierung, Langstreckenentschädigung, und Störunterdrückungsschaltungen auf demselben Chip. Besonders geeignet für die Isolierung und Umwandlung von Pt100/Cu50-Thermowiderstandssignalen in Standardsignale, Temperatursignalübertragung und verzerrungsfreie Fernübertragung. Temperatursignalerfassung und -isolierung von SPS- oder DCS-Systemen im industriellen Bereich.
Der Chip integriert einen hocheffizienten DC-DC, die zwei Sätze voneinander isolierter Netzteile erzeugen kann, um die interne Eingangsverstärkungsschaltung mit Strom zu versorgen, Modulationsschaltung, und Ausgangsdemodulationsschaltung, Konvertierungsschaltung, bzw. Filterschaltung. Die SMD-Prozessstruktur und neue Technologie-Isolationsmaßnahmen ermöglichen es dem Gerät, dies zu erreichen: 3000VDC-Dreifachisolierung von Stromversorgung und Signaleingang/-ausgang. Und es kann die Anforderungen industrietauglicher rauer Arbeitsumgebungen mit breiten Temperaturbereichen erfüllen, Feuchtigkeit und Vibration.
Der Temperatursignal-Trennverstärker ist sehr einfach zu bedienen und erfordert nur wenige externe Komponenten, um die Isolierung und Übertragung von Pt100-Thermowiderstandssignalen zu erreichen. Und kann die Funktionen von eins rein und zwei raus realisieren, ein Eingang und vier Ausgänge für Temperaturkontrollsignale für Industriestandorte.

PT100-Kabelverdrahtungsmethode
Der PT100-Thermowiderstand ist die Hauptkomponente, die Temperaturänderungen in Widerstandswertänderungen umwandelt. Normalerweise ist es notwendig, das Widerstandssignal über die Leitungen an das Computersteuergerät oder andere Primärinstrumente zu übertragen. Industrielle Wärmewiderstände werden am Produktionsstandort in einer bestimmten Entfernung vom Kontrollraum installiert. daher, Die Leitung des Thermowiderstands hat einen größeren Einfluss auf die Messergebnisse.

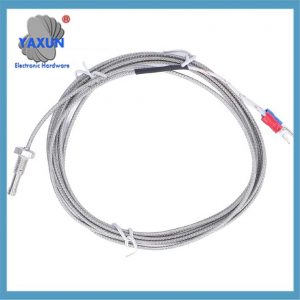

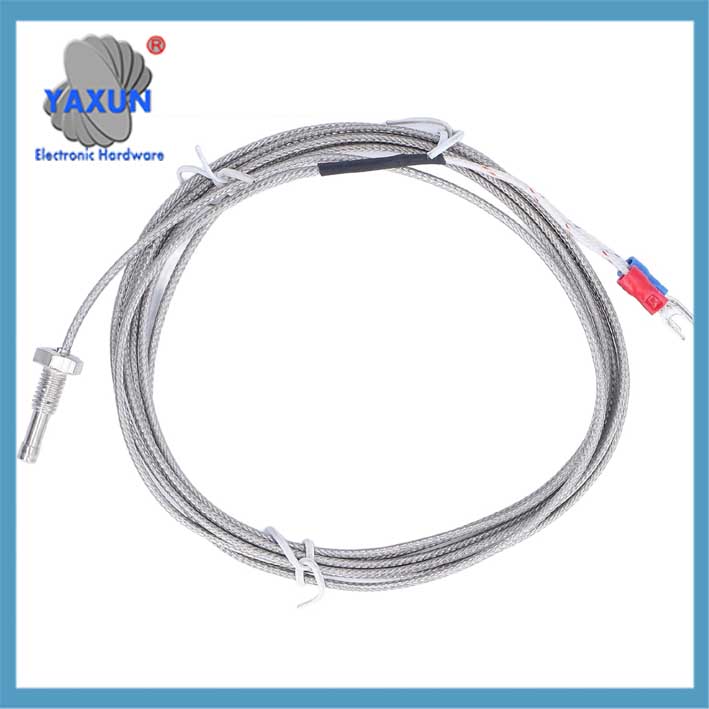

PT100-Temperatursensorsonde WRNJ-M6 2 Drahtsystem 0 ~ 750 ℃ ​​Wasserdichter J-Typ-Thermistor-Temperaturfühler aus Edelstahl für PID-Temperaturregler

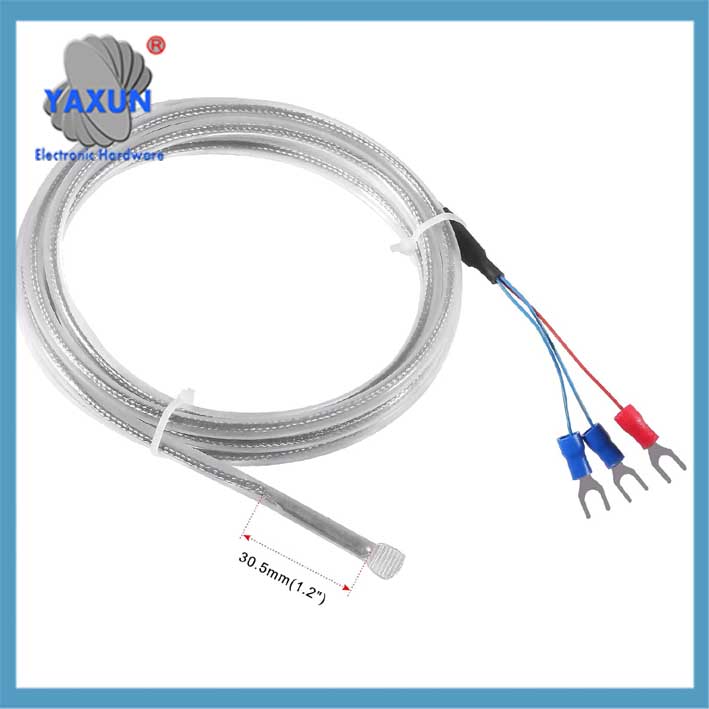

2M,Ca. 6,6 Fuß PT100-Temperatursensorsonde Dreidraht-Temperaturregler(0~200℃) Wasserdichtes und korrosionsbeständiges Edelstahl-Thermoelement

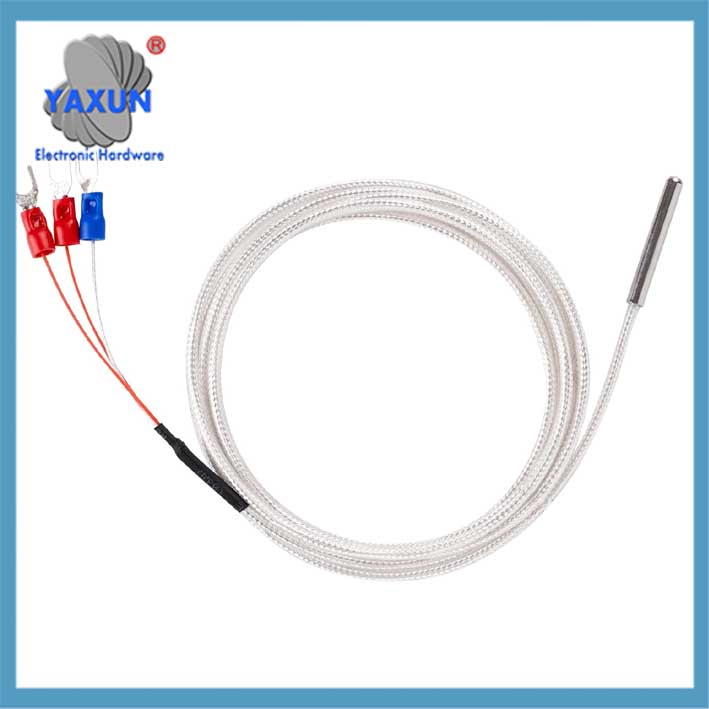

RTD PT100 Temperatursensorsonde – 3-Draht digitaler Edelstahl 4x30mm Temperatursensor 2M-78,74 Zoll lang – Messen Sie den Bereich -50 ° C bis 200 ° C. – Wasserdicht, Ölfest und korrosion

Es gibt drei Hauptverkabelungsmethoden für den Kabelbaum des PT100-Thermowiderstands:
2-Kabelbaum verkabeln: Die Methode, einen Draht an beide Enden des Thermowiderstands anzuschließen, um das Widerstandssignal abzuleiten, wird als Zweileitersystem bezeichnet. Diese Lead-Methode ist sehr einfach, sondern weil das Anschlusskabel einen Leitungswiderstand r haben muss, Die Größe von r hängt vom Material und der Länge des Drahtes ab. daher, Diese Kabelverbindungsmethode eignet sich nur für Fälle mit geringer Messgenauigkeit.

3-Kabelbaum: Die Methode, bei der eine Leitung an ein Ende der Wurzel des PT100-Thermowiderstands und zwei Leitungen an das andere Ende angeschlossen werden, wird als Dreileitersystem bezeichnet. Diese Methode wird normalerweise in Verbindung mit einer Brücke verwendet, Dies kann den Einfluss des Bleiwiderstands besser beseitigen und ist der am häufigsten verwendete Bleiwiderstand in der industriellen Prozesssteuerung.

4-Kabelbaum des Sensors: Die Methode, zwei Drähte an beiden Enden der Wurzel des PT100-Thermowiderstands anzuschließen, wird als Vierleitersystem bezeichnet. Zwei der Leitungen liefern einen konstanten Strom I für den Thermowiderstand, Wandeln Sie R in ein Spannungssignal U um, und dann U über die anderen beiden Leitungen zum Sekundärinstrument führen. Es ist ersichtlich, dass diese Leitungsmethode den Widerstandseinfluss der Leitung vollständig eliminieren kann und hauptsächlich zur hochpräzisen Temperaturerfassung verwendet wird.
Der thermische Widerstand PT100 verwendet die Dreileiter-Verbindungsmethode. Das Dreileitersystem dient dazu, Messfehler durch den Widerstand der Anschlussdrähte zu eliminieren. Dies liegt daran, dass die zur Messung des Wärmewiderstands verwendete Schaltung im Allgemeinen eine unsymmetrische Brücke ist. Der Thermowiderstand ist ein Armwiderstand der elektrischen Brücke, und sein Verbindungskabel (vom Thermowiderstand bis zur zentralen Leitwarte) wird auch Teil des Brückenarmwiderstands. Der Widerstand dieses Teils ist unbekannt und ändert sich mit der Umgebungstemperatur, was zu Messfehlern führen kann. Verwendung eines Dreileitersystems, Verbinden Sie einen Draht mit dem Stromende der Brücke, und die anderen beiden Drähte zum Brückenarm, wo sich der Thermowiderstand befindet, und zum angrenzenden Brückenarm. Dadurch werden Messfehler, die durch den Leitungswiderstand verursacht werden, vermieden. In der Industrie, Im Allgemeinen wird die Dreileiter-Verbindungsmethode verwendet.

Technische Parameter des PT100-Sensors
3-Draht, 4-Direkter Eingang für das thermische Widerstandssignal Pt100/Cu50 mit Draht oder 2-Draht
Genauigkeits- und Linearitätsfehlerniveau: 0.2 Ebene (relative Temperatur)
Integrierte Linearisierungsverarbeitung und Langleitungskompensationsschaltung
Stromversorgung, Signal: Eingang/Ausgang 3000 VDC, dreifache Isolierung
Hilfsstromversorgung: 5V, 12V, 15V- oder 24-V-DC-Einzelstromversorgung
Internationaler Standardsignalausgang: 4-20mA/0-5V/0-10V, usw.
Niedrige Kosten, ultrakleine Größe, einfache Bedienung und hohe Zuverlässigkeit
Standard SIP12/DIP24 entspricht UL94V-0 flammhemmende Verpackung
Industrieller Temperaturbereich: - - 40 - - + 85 ℃

Kalibrierungsschritte für PT100-Sensor:
Eine Widerstandsbox mit Genauigkeit 0.01 Ohm, ein Gleichstromnetzteil, und ein 4,5-stelliges Multimeter
1. Schließen Sie das Produkt gemäß dem Anwendungsdiagramm an, oder installieren Sie das Produkt auf der dafür vorgesehenen Leiterplatte.
2. Entsprechend dem Wert der Hilfsstromversorgung, Schließen Sie die Stromversorgung an; Installieren Sie das Einstellpotentiometer; Verbinden Sie den Ausgang mit dem Multimeter.
3. Überprüfen Sie die Graduierungstabelle entsprechend dem Eingangstemperaturbereich, um den entsprechenden Widerstandswertbereich Rlow~Rhigh zu erhalten.
4. Schließen Sie das Netzteil an und schalten Sie es ein 15 Minuten.
5. Stellen Sie den Widerstandswert der Widerstandsbox auf einen Wert ein, der Rlow entspricht, und stellen Sie das Nullpunktpotentiometer so ein, dass der Ausgang dem entsprechenden Ausgangswert des Nullpunkts entspricht (Zum Beispiel, 4mA).
6. Stellen Sie den Widerstandswert der Widerstandsbox auf einen Wert ein, der Rhigh entspricht, und stellen Sie das Amplitudenpotentiometer so ein, dass der Ausgang dem entsprechenden Ausgangswert des Skalenendwerts entspricht (Zum Beispiel, 20mA).
7. Wiederholen Sie die Schritte 5 Und 6 mehrmals, um die Ausgabegenauigkeit zu verbessern.
8. Kalibrierung abgeschlossen.
