Ochrana nadměrného proudu | 5×20 6×30 mm Cartridge Pojistky

Elektrická pojistka ochrany proti nadproudu je zařízení na ochranu obvodu, které odpojuje abnormální proud pomocí pojistkového mechanismu. Jeho hlavní funkcí je pojistka, když proud překročí jmenovitou hodnotu, aby se chránilo koncové zařízení. Následuje podrobné vysvětlení klasifikace a charakteristik:

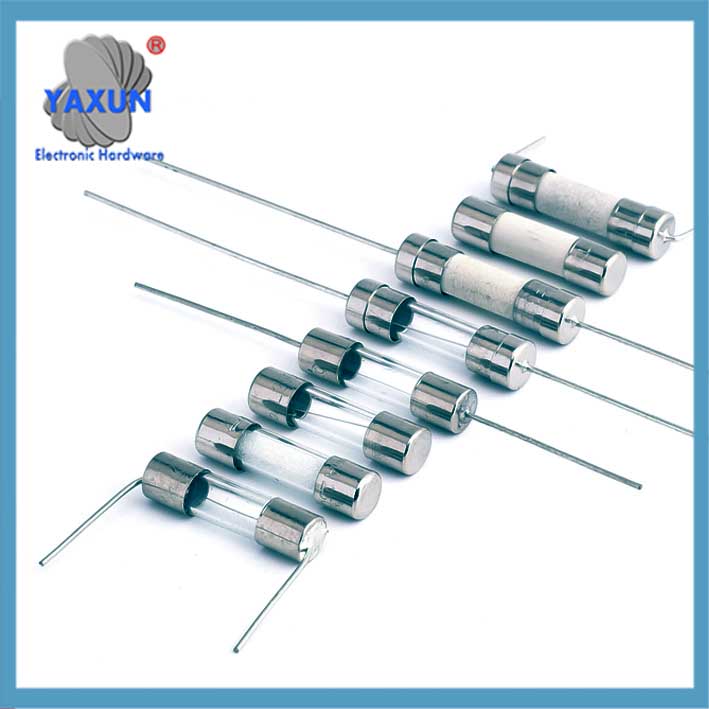

6×30 keramická pojistka nadproudové ochranné zařízení

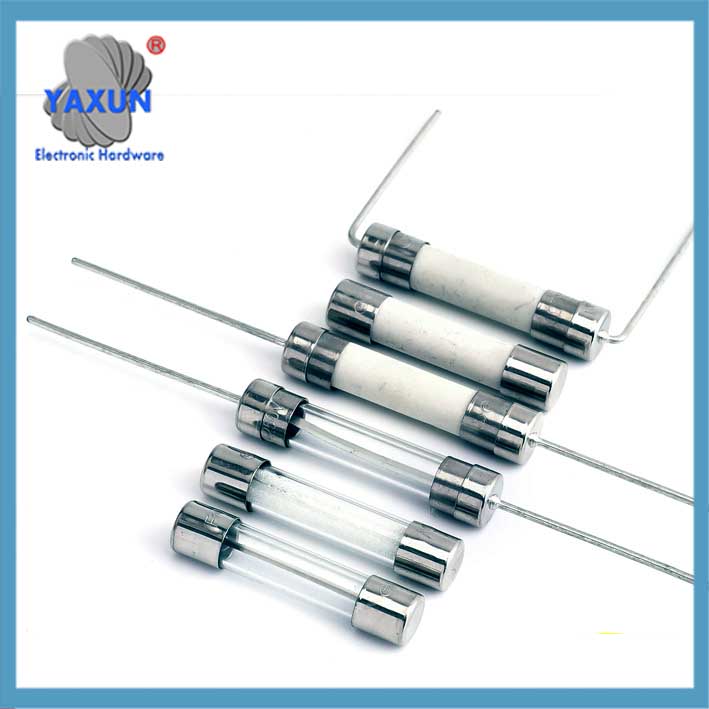

5×20 skleněná pojistka nadproudové ochranné zařízení

3.6×10 mm Cartridge Pojistky pro nadproudovou ochranu

Tradiční pojistka typu pojistka
Princip ‌working:
Když proud překročí limit, tavenina kovu se vlivem Jouleova tepelného efektu roztaví a odpojí obvod, což je jednorázové ochranné zařízení. Typická doba odezvy je v milisekundách, a ochrana proti zkratu vyžaduje rychlé jištění (jako je doba fixace pojistky skleněné trubice ≤40 ms) ‌. Fusible Link:
Pojistka obsahuje malý, vodivý drát nebo pásek (tavný spoj) navržená tak, aby se roztavila nebo vypařila, když jím protékající proud překročí její jmenovitou kapacitu.
Ochrana nadměrného proudu:
Toto tavení otevře okruh, přerušení toku elektřiny a zabránění dalším škodám.
Jedno použití:
Pojistky jsou určeny pro jednorázové použití a musí být vyměněny po přerušení obvodu.

Spolehlivost: Pojistky jsou známé svou spolehlivostí při přerušování nadproudů.
Efektivita nákladů: Ve srovnání s jinými nadproudovými ochrannými zařízeními jsou obecně levné.
Jednoduchost: Design je jednoduchý, aby byly snadno pochopitelné a použitelné.
Odrůda: Pojistky se dodávají v různých velikostech, tvary, a aktuální hodnocení, aby vyhovovaly různým aplikacím.
Typy: Pojistky jsou rozděleny do různých tříd (NAPŘ., L, RK1, RK5, T, J, CC, atd.) k řešení konkrétních scénářů nadproudu a požadavků na výkon.

‌Typy a struktury‌ ‌Typ plug-in‌: běžně používané v automobilových obvodech, proud 1-120A, rozdělené do čtyř specifikací od ultra-malých po velké.
typ SMD: SMD balení, vhodné pro PCB s vysokou hustotou, obsahující křemenný písek zhášecí médium.
Typ skleněné trubice: průhledná skořepina je vhodná pro sledování stavu pojistky, proud 0,5-80A.

‌Klíčové parametry‌ Jmenovitý proud/napětí‌: jako je 250V/10A typ s pomalým přerušením, je třeba snížit podle 75% (Ul standard) nebo 90% (norma IEC) skutečného proudu.
Pojistné vlastnosti: typ rychlého přerušení (proti zkratu) a pomalého typu (proti přepětí).

Kdy se používají pojistky?
Větevné obvody:
Pojistky se běžně používají v domácích a komerčních elektrických systémech k ochraně jednotlivých obvodů.
Ochrana zařízení:
Lze je použít k ochraně konkrétních součástí v zařízení, jako jsou transformátory nebo obvodové desky.
Časové zpoždění a rychlé jednání:
Pojistky mohou být navrženy pro aplikace s časovým zpožděním (NAPŘ., pro indukční zátěže s vysokými zapínacími proudy) nebo rychle působící aplikace (NAPŘ., pro odporové zátěže).

Samočinně resetovatelná pojistka (PPTC) Akční mechanismus
Vyrobeno z vysokomolekulárního polymeru a vodivých částic, pryskyřice expanduje vlivem tepla, když dojde k nadproudu, blokování cesty, a po odstranění závady se ochladí, aby se obnovil nízký odpor‌1011. Rychlost odezvy je nepřímo úměrná intenzitě proudu (například 0805 balíček ochrany druhého stupně)‌.

Ve srovnání s tradičními pojistkami

Příklady nadproudových scénářů:
Zkraty:
Při přímém kontaktu dvou nebo více vodičů, vytvoření nízkoodporové cesty pro proud, dojde ke zkratu.
Přetížení:
Když je obvod vystaven proudu vyššímu než je jeho kapacita po delší dobu, považuje se to za přetížení.
Zemní poruchy:
Když elektřina proudí z drátu pod napětím do země (Země), tomu se říká zemní spojení.
Obloukové poruchy:
Jedná se o nebezpečné elektrické výboje, které se mohou objevit v elektroinstalaci nebo elektrických součástech.
Omezení:
Nahrazení: Po vypálení pojistky je nutné ji vyměnit, což může být nepohodlné.
Nelze resetovat: Na rozdíl od jističů, pojistky nelze resetovat a znovu použít.
Nemusí to být tak přesné: Pojistky nemusí nabízet stejnou úroveň přesnosti při přerušení proudů jako některé jističe.
Na závěr, pojistky jsou důležitou součástí elektrické bezpečnosti, poskytuje spolehlivý a nákladově efektivní způsob ochrany obvodů a zařízení před nebezpečím nadproudů.
