Termostatické ohřívač PTC s nízkým napětím

Přehled produktu
Termostatické ohřívače PTC s nízkým napětím vyžadují pouze napětí 3-24 V pro udržení konstantní teploty zahřívání. Jejich princip je, že když je použita síla, Samotočení termistoru PTC způsobuje, že jeho odpor vstupuje do přechodné oblasti, udržování konstantní povrchové teploty. Tato teplota závisí pouze na teplotě Curie PTC termistoru a aplikovaném napětí, a je do značné míry nezávislý na okolní teplotě.

Ohřívače PTC jsou topná zařízení určená k využití charakteristik topení s konstantním teplotou nízkonapětí PTC termostatických ohřívačů PTC. Nízký- a aplikace pro středně výkonné vytápění, Ohřívače PTC nabízejí výhody bezkonkurenční tradičními topnými prvky, včetně zahřívání konstantní teploty, Žádný otevřený plamen, vysoká účinnost přeměny tepla, minimální vliv napětí napájení, a dlouhá životnost. Jejich použití v elektrických topných zařízeních je stále více upřednostňováno r&D inženýři.

Vytápěcí prvek PTC, stříbrný topný prvek PTC pro postřikovače

12V ~ 220V keramické PTC konstantní teplotní elektrický ohřívač vzduchu, litý topná deska hliníku

Ptc konstantní teplotní ohřev, Ultra níká teplotní topná deska

Termistory PTC pro vytápění konstantní teploty mohou být vyrobeny v různých tvarech a specifikacích. Mezi běžné tvary patří disky, obdélníky, proužky, prsteny, a voštinové struktury. Kombinace těchto topných prvků PTC s kovovými komponenty může vytvořit různé vysoce výkonné ohřívače PTC. Poznámka: Vysoká síla, Termostatické ohřívače s nízkým napětím mají velmi vysoké požadavky na výkon. Například, ohřívač 500 W s dodávkou 12V přitahuje normální provozní proud 500 ÷ 12 = 41,67a. Proto, napájení musí být schopno dodat nejméně 50a.

Návrh aplikace
Využití principu topení konstantní teploty termistorů PTC, Aplikace zahrnují narovnání vlasů, Vlasové klipy, Vlasové klipy, iont perms, perms, perms, keramická perm, vlasy kleště, Curling Irons, Elektrické hřebeny, negativní iontové vlasy natáčky, Massagery, Repelenty komárů, Výdejní výdejníky komárů, Volné výdejní výdeje, Výdejní výdejní stanice, Horké tavené lepicí zbraně, Vytápění nohou, termoskové šálky, ohřívače vody, kávovary, Ohřívače kávy, Kávové ohřívače, výdejní výdejní stanice, Výdejní a studené výdejní výdejní stanice, Ohřívače mléka, Vytápění sprchy, Elektrické komáry repelenty, Ohřívače rukou, sušičky, elektrické horké desky, Elektrické žehličky, elektrické páječky, elektrická lepidla, Natáčky na vlasy, sprchy, sušičky bot, sušičky bot, ohřívače nohou, elektrické topné desky, Analyzátory spektra, Terapie spektra, Fyzikální terapeutická zařízení, Infračervené zahřívání, Karburátory motocyklů, elektrické zvlhčovače, a vytápění odolné proti vlhkosti pro elektrické nástroje. Inkubátory konstantní teploty, Elektronické termoskové láhve, Izolované krabice, Izolované šálky, Izolované podnosy, Izolované skříňky, elektrické horké desky, Termoterapeutická zařízení, kávovary, voskové tavení, Generátory páry, zvlhčovače, Čokoládové extrudéry, pájecí žehličky, akupunkturní zařízení, močové katétry, ohřívače nohou, sušičky rukou, Stroje na bonbóny bavlny, Massagery, malé teplé ohřívače vzduchu, sušičky vlasů, Kontrolní systémy pro ovinutí a vlhkosti ovládací skříňky, monitory, elektrické pece, Toužící pece, IV kapací soupravy, lékařské vybavení, domácnost spotřebiče, malá spotřebiče, A další.

Nízkonapěťové ohřívače PTC
Vzhled a struktura

Model	Jmenovitá teplotní odolnost 25℃/h	Povrchová teplota /℃	Jmenovité napětí /PROTI	Délka L/mm	Šířka W/mm	Tloušťka T/mm
MZ9-L35W6T2.1V12T60	10~ 30	60± 10	12	35	6	2.1
MZ9-L35W6T2.1V12T70	10~ 30	70± 10	12	35	6	2.1
MZ9-L35W5T2.1V12T180	10~ 30	180± 10	12	35	5	2.1
MZ9-L35W5T2.1V12T240	10~ 30	240± 10	12	35	5	2.1
MZ9-L35W5T2.1V12T270	10~ 40	270± 10	12	35	5	2.1
MZ9-L24W15T1.15V12T120	2~ 12	120± 10	12	24	15	1.15
MZ9-L24W15T1.15V12T140	2~ 12	140± 10	12	24	15	1.15
MZ9-L24W15T1.15V12T180	2~ 12	180± 10	12	24	15	1.15
Mz9-φ5T1.1V12T50	80~ 150	50±5	12	Φ5		1.1
MZ9-10T1.2V12T70	5~ 30	70± 10	12	Φ10		1.2
MZ9 -13T2,5V12T80	10~ 30	80± 10	12	Φ13		2.5
MZ9-8T1,85V12T90	10~ 30	90± 10	12	Φ8		1.85
MZ9-6T1,85V12T100	10~ 30	100± 10	12	Φ6		1.85
MZ9-10T2,5V12T120	10~ 30	120± 10	12	Φ10		2.5
MZ9 -16T1.1V12T160	2~ 30	160± 10	12	Φ16		1.1
MZ9-20T1.5V12T200	2~ 30	200± 10	12	Φ20		1.5

Teploty mohou být navrženy mezi 50 ° C a 200 ° C, a provozní napětí lze navrhnout mezi 3V a 50V, V závislosti na požadavcích zákazníka.

Poznámky k použití
1) Ohřívač PTC má automatickou kontrolu konstantní teploty, eliminovat potřebu systému řízení teploty. Je to základní součást všech ohřívačů PTC.
2) K dispozici jsou čtyři typy elektrod: Electroless Nickel + stříbro, hliník, tištěný hliník + stříbro, a tištěný hliník.
3) Na rozdíl od produktů určených pro síťové napětí, Produkty s nízkým napětím zažívají významné kolísání povrchové teploty, když provozní napětí kolísá o více než 25%.
4) Když se společně použijí více ohřívačů PTC, Měly by být připojeny paralelně, ne v sérii.
5) Tento produkt nemá vodiče nebo izolaci olova. Pokud to není proveditelné, Vyberte prosím model s externím izolačním filmem nebo kovovým modelem.

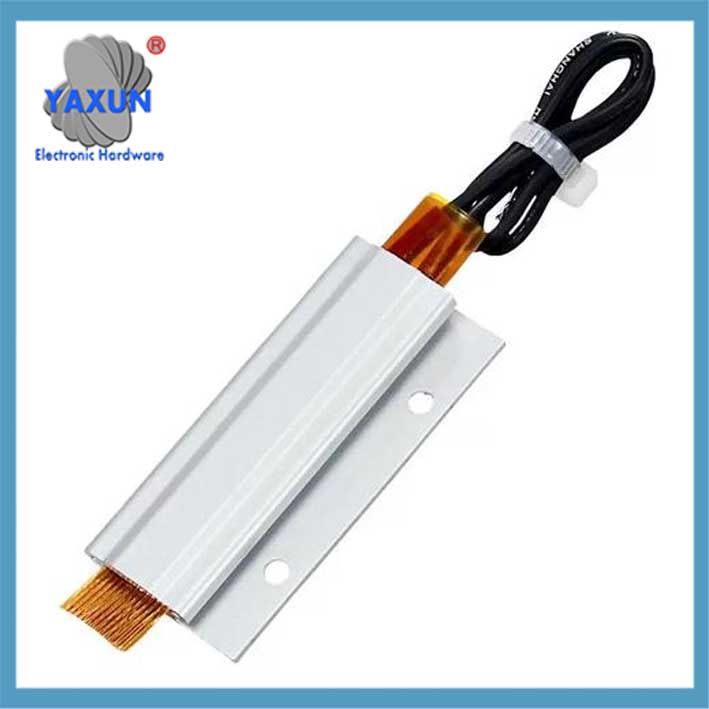

PTC topení s nízkým napětím

Vzhled a struktura

Poznámky k použití
1) Po nanesení napájení se vytápění postupně snižuje, Nakonec se stabilizuje. Stabilní výkon závisí na provozních podmínkách. Síla stejného ohřívače PTC se může několikrát lišit v závislosti na provozních podmínkách. Čím rychlejší je rozptyl tepla, čím větší je stabilní síla; čím vyšší je povrchová teplota PTC, Čím vyšší je síla.
2) Povrchová teplota ohřívače PTC je řízena samotným PTC a může být ovládána odpojením obvodu, ale nelze jej ovládat úpravou napětí.
3) PTC jsou ze své podstaty vysoce spolehlivé a mají dlouhou životnost, Nesprávná sestava však může způsobit nestabilitu energie a teploty.
4) Při používání více PTCS, Měly by být připojeny paralelně, ne v sérii.

Můžeme navrhnout teplotní rozsah od 50 ° C do 280 ° C a rozsah provozního napětí od 3V do 50V podle požadavků zákazníka.
