Funkce a aplikace elektronických pojistek (spur)

Výlevka (také nazývaný efuse link) je elektronická součástka používaná k ochraně obvodu před nadproudem nebo přehřátím. Jeho základní funkcí je automatické přepálení v abnormálních situacích k přerušení obvodu. Níže jsou uvedeny jeho klíčové body:
I. Základní princip a struktura

Pracovní princip

Když proud abnormálně stoupá, vodič se zahřívá vlivem odporu (podle vzorce Q=I2RTQ=I2RT), a když dosáhne bodu tání taveného materiálu, automaticky se roztaví, tím přeruší obvod.

Základní struktura

Roztavený materiál: Slitina olova a antimonu (nízký bod tání, vysoký odpor) byl používán v prvních dnech, a stříbro, V moderní době se většinou používá měď nebo speciální slitiny.

Forma balení: Včetně skleněné trubice (například 5×20 mm, 6× 32 mm, 3.6× 10 mm), keramická trubka, list (pro automobily), Typ záplaty SMD, atd.

Ochrana nadměrného proudu:
Pojistky eFuse přeruší tok proudu, když překročí předem stanovený práh, zabraňuje poškození citlivých elektronických součástek.

Ochrana proti zkratu:
Rychle detekují a přerušují zkraty, což jsou cesty s nízkým odporem, které způsobují nadměrný tok proudu.

Ochrana přetížení:
Pojistky eFuse chrání před dlouhodobými stavy nadproudu, jako jsou ty způsobené nesprávným zatížením.

Detekce a izolace poruch:
Mohou být navrženy tak, aby detekovaly a izolovaly různé poruchové stavy, včetně nárazových proudů, přepětí, zpětný proud, a obrácená polarita.

Samostavení:
Mnoho pojistek eFuse lze resetovat elektronicky, což jim umožňuje vrátit se do normálního provozu po odstranění poruchového stavu, eliminuje potřebu fyzické výměny.

Nastavitelná rychlost přeběhu:
Některé eFuse nabízejí nastavitelné rychlosti přeběhu, umožňující kontrolu nad rychlostí, kterou proud stoupá, které mohou být užitečné při prevenci poškození nárazovými proudy.

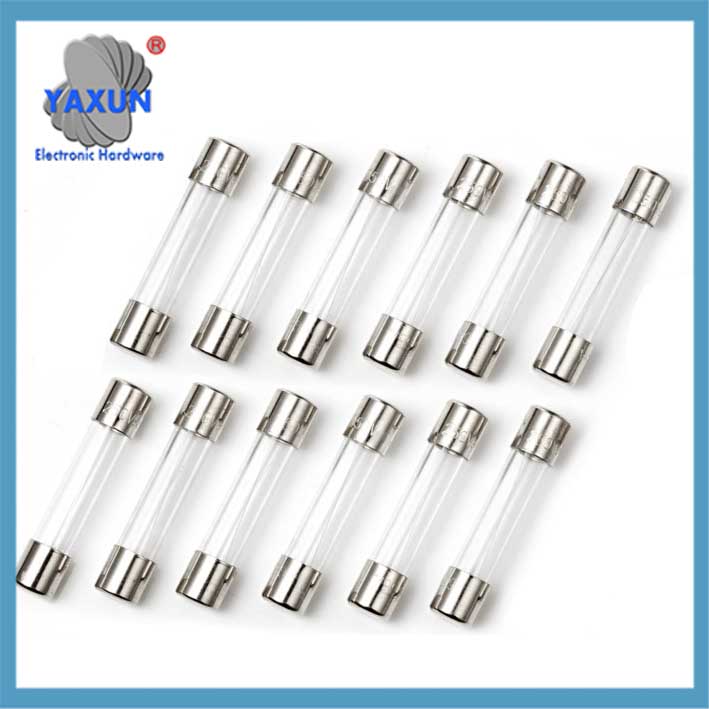

Skleněná pojistka 5×20 jednorázové 250/125V rychlé a pomalé přerušení 32mA-20A

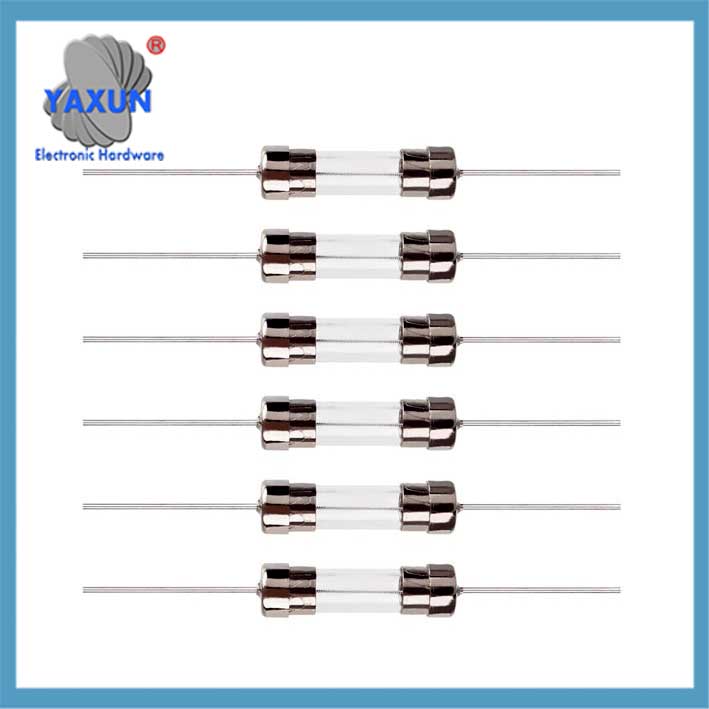

Inline pojistka 5×20 mm A 1 X 1-4 Inch Quick Fast Glass Pojistka

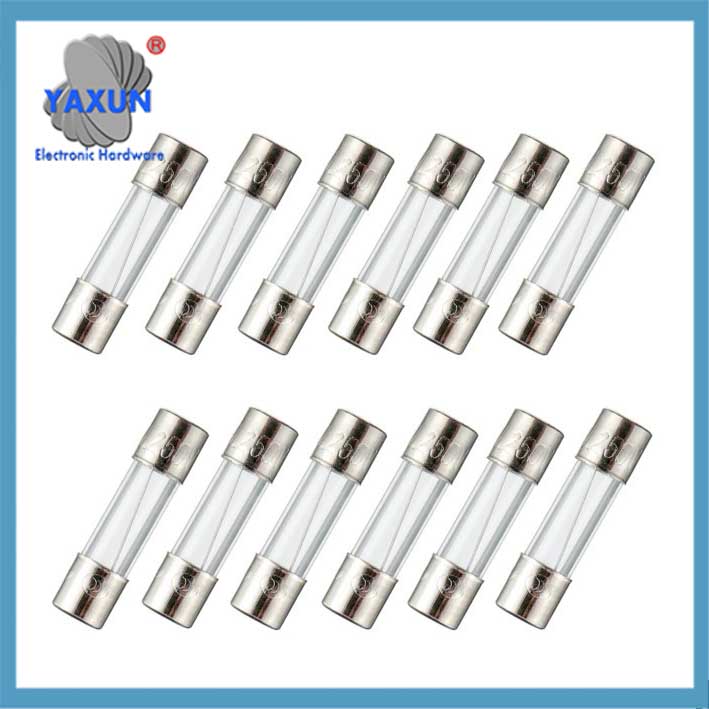

5×20 mm 3 A 3 amp 125 Volt 0,2×0.78 Palcové pojistky F3AL125V s rychlým vyfukováním skla

Iii. ‌Klasifikace a aplikační scénáře‌

Napište	Vlastnosti	Typické aplikace
Typ rychlofoukání	Extrémně rychlá odezva (<0.001 sekundy), používá se v citlivých obvodech	Polovodičová zařízení, přesné elektronické výrobky
Typ s pomalým foukáním	Umožňuje krátkodobé přetížení (0.01– 0,1 sekundy do foukání), odpor rázového proudu	Spouštěcí obvod motoru, napájecí adaptér
Teplotní pojistka	Indukční přehřívání, na jedno použití	Topná zařízení, jako jsou vysoušeče vlasů a rýžovary
Vysokonapěťová pojistka	Zahrnuje montážní komponenty (jako jsou upínací pružiny) pro zjednodušení připojení potrubí	Vysokonapěťový napájecí systém

Aplikace elektronických pojistek:
Automobilová elektronika:
eFuses se používají v různých automobilových systémech, včetně řídicích jednotek motoru, infotainment systémy, a bezpečnostní systémy.

Průmyslová automatizace:
Používají se v programovatelných logických automatech (Plcs), systémy řízení motoru, a další průmyslová automatizační zařízení.

Spotřební elektronika:
eFuses se nacházejí v chytrých telefonech, notebooky, tablety, a další přenosná zařízení.

datová centra:
Používají se v napájecích distribučních jednotkách a serverových stojanech k ochraně kritické infrastruktury.

Hot-swap systémy:
Pojistky eFuse poskytují ochranu v systémech, kde lze přidávat nebo odebírat součásti za chodu systému.

Systémy správy baterií:
Používají se v nabíjecích a vybíjecích obvodech baterií, aby se zabránilo nadproudu a přepětí.

Distribuce energie:
Pojistky eFuse se používají v distribučních jednotkách a napájecích zdrojích k ochraně před nadproudy a zkraty.

Obecná ochrana obvodu:
Pojistky eFuses lze použít v jakémkoli elektronickém obvodu, kde je potřeba nadproudová ochrana.

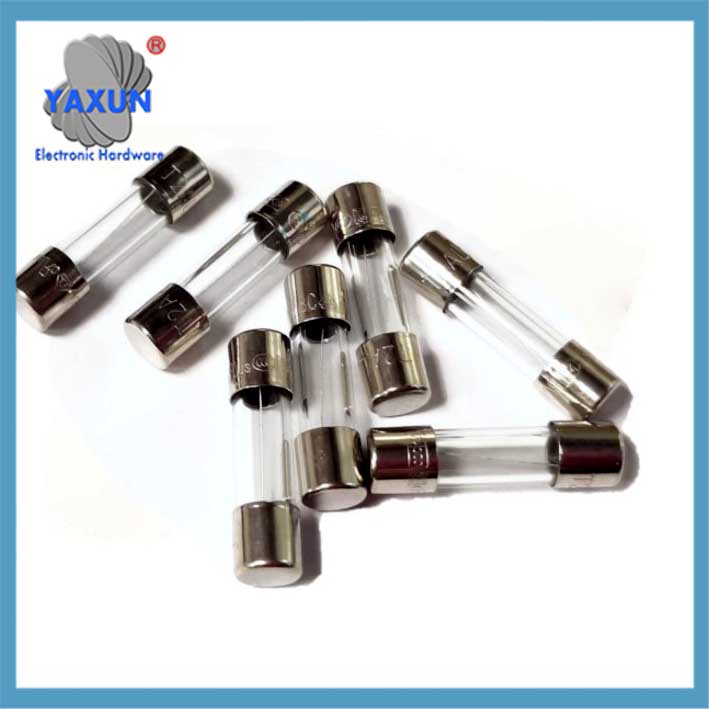

6×30, 6.3×32 skleněná pojistková trubice rychlé a pomalé rozbití 250V/125V 250mA-20A

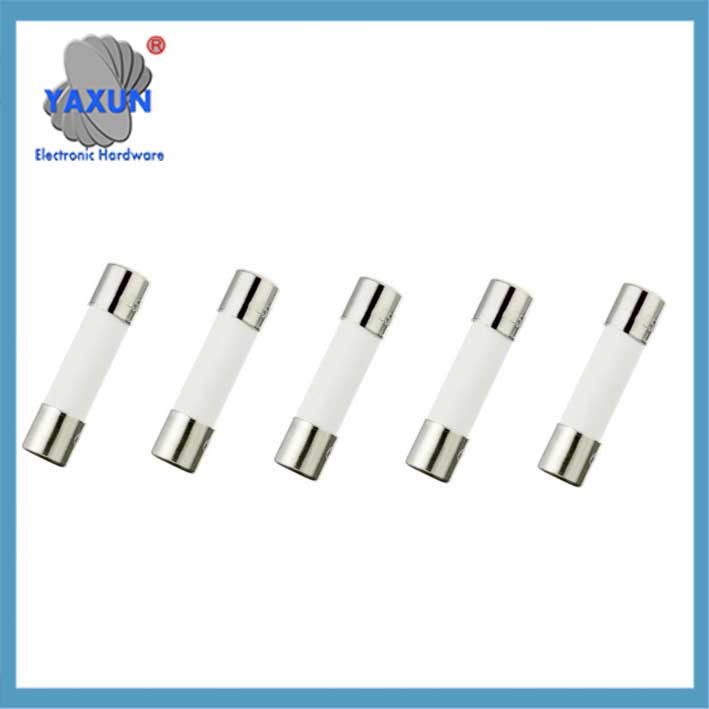

5×20 keramická ePojistka 00mA 1A 2A 3A 4A 5A 6,3A 8A 10A 12A 15A 16A 20A 25A 30A

Rychlá rychlofoukací keramická pojistka 630 mA (0.63A) 250PROTI, 5x20 mm (3/16 palec x 3/4 palec)

Iii. Klíčové specifikace použití
‌Zakázané nahrazování materiálů‌
Jako náhradu nelze použít měděný drát nebo železný drát (nízký odpor, vysoký bod tání), což může způsobit nehodu kvůli včasnému odfouknutí.
Faktory výběru
Jmenovitý proud: Musí být o něco vyšší než maximální pracovní proud obvodu (jako je 6A pojistka pro 5A obvod).
Vypínací schopnost: Musí být větší než maximální zkratový proud obvodu (jako je zkrat 100A, ≥100A vypínací schopnost).
Okolní teplota: Pro prostředí s vysokou teplotou je vyžadováno snížení výkonu.

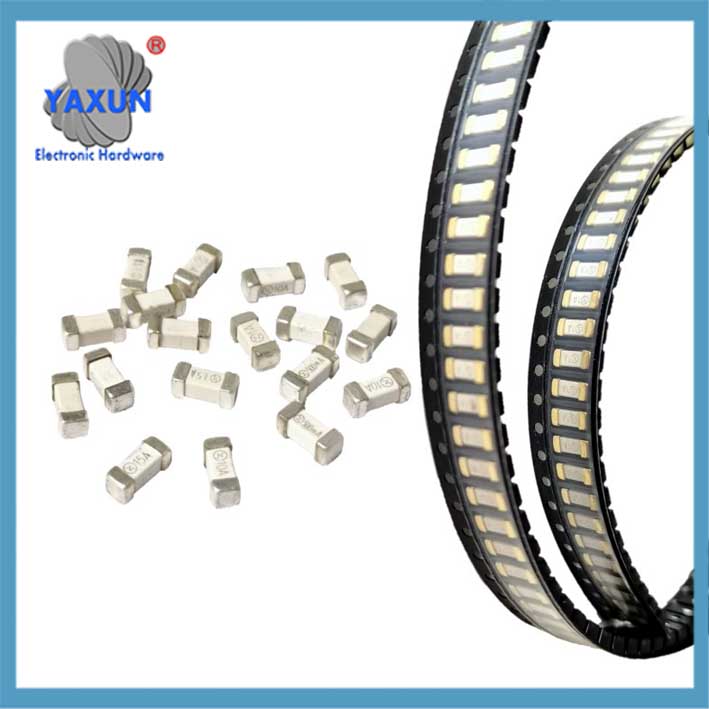

Rychle-pomalu, rychlá přestávka 6125 čipová pojistka 20A, 30A, 40A, pro ochranu obvodu nové energetické baterie

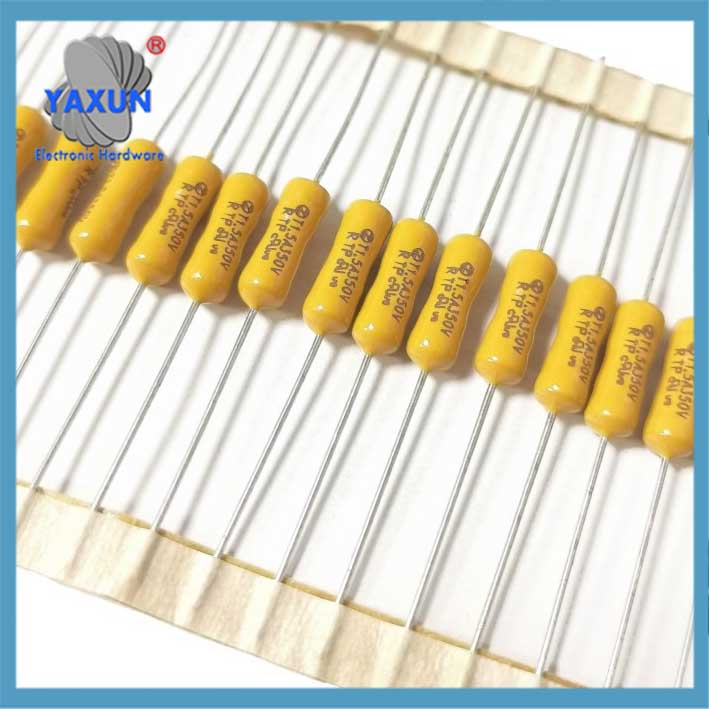

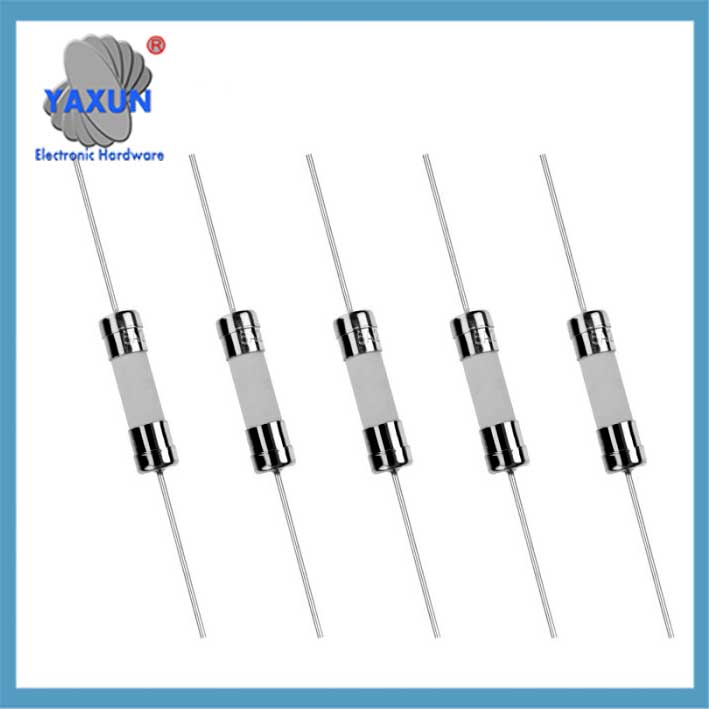

Mikrorezistor typu Pico Miniaturní kazetová pojistka 250 V s axiálním vývodem Zelená Rychle působící Rychlý úder

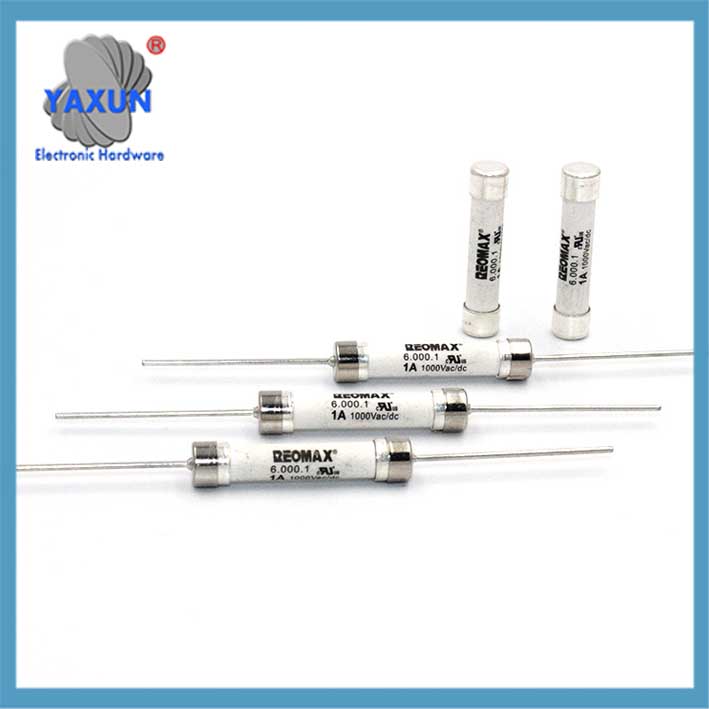

6×30 6.35×32 vysokonapěťová keramická pojistková trubice 200mA-50A 500V/600V/750/1000V

IV. Technologický pokrok
Automatická detekce: Například komponenty pro přenos materiálu + zařízení pro detekci strojového vidění, zlepšit efektivitu výroby a třídění pojistek.
Strukturální optimalizace: Vysokonapěťové pojistky využívají konstrukci upínací pružiny pro zjednodušení procesu instalace.

poznámka: Po přepálení pojistky, je třeba jej vyměnit za nový produkt stejné specifikace. Pro modely se skleněnou trubicí, stav pojistky lze vizuálně sledovat a určit, zda je neplatná.
