Snímadlo teploty voda voda (Pro ventilátor chlazení chladiče)

Senzor teploty vody je jádro součástí systému chlazení automobilu. Jeho základní součástí je termistor NTC, který je nainstalován na hlavě nebo vodním kanálu motoru. Tato komponenta vypadá jednoduše, Ale je to vlastně velmi důležité pro ovládání motoru. Přímo ovlivní to úpravu ECU v injekci a načasování zapalování.

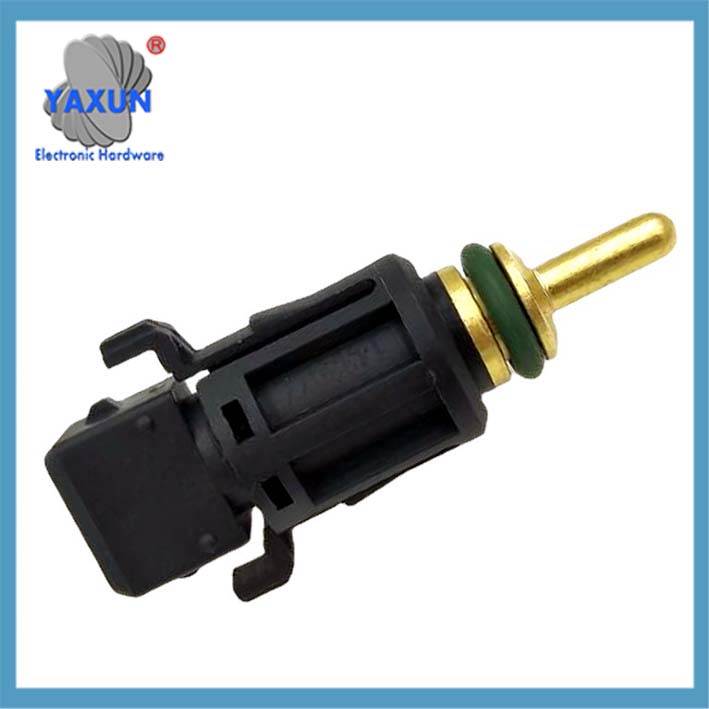

1433077 13621433077 MEK105210 NSC000100 pro BMW chladicí systémy teploty vody

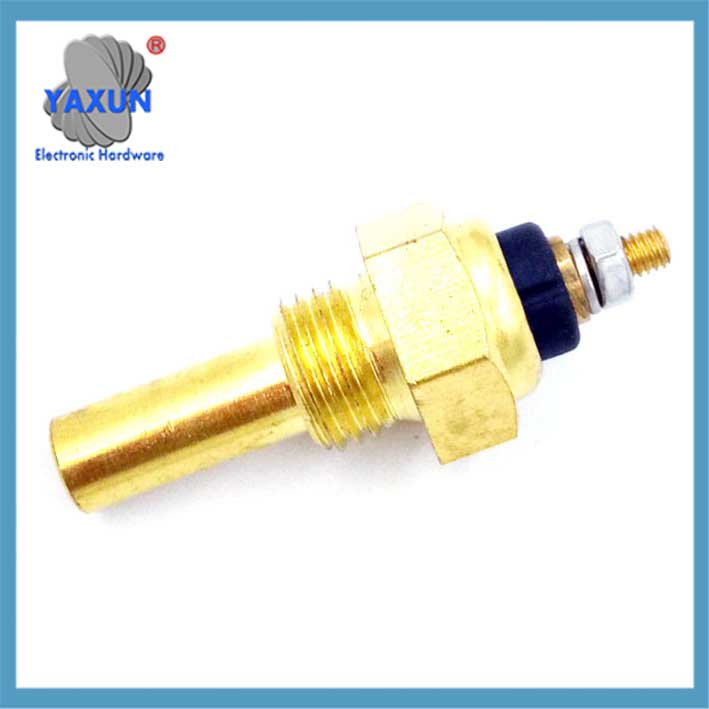

1/2NPT Snímač teploty vody VDO pro teploměr oleje a vody, 38℃~120℃

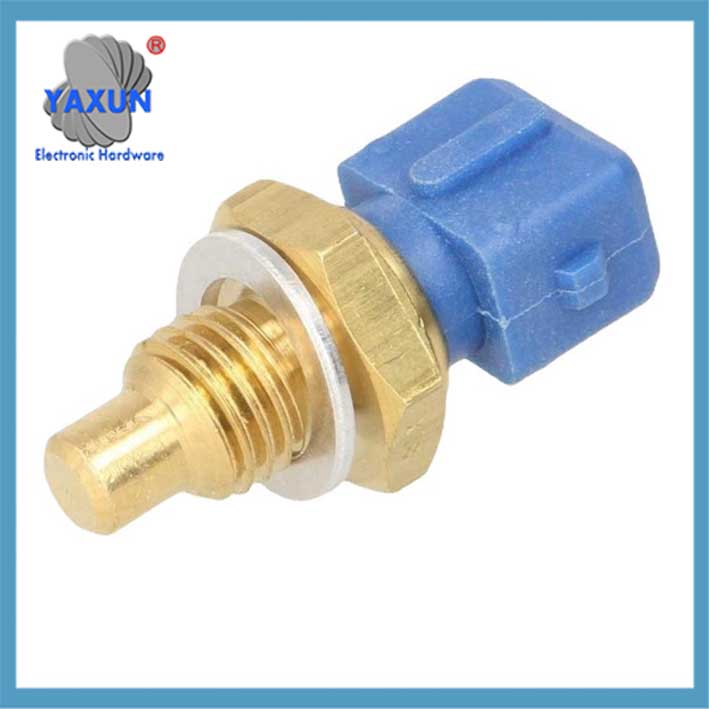

Senzor dočasného teploty motoru 3/8 NPT 3W 103 Mosazný generátor snímače teploty motoru Část

Odpor termistoru uvnitř snímače se bude měnit s teplotou: tím nižší je teplota, Čím větší je odpor, a čím vyšší je teplota, tím menší odpor. ECU určuje teplotu vody měřením této změny odporu. 8 Doplňující poznámka: Při 30°C, odpor je obvykle mezi 1,4-1,9kΩ.

Montážní poloha snímače teploty vody se u různých modelů značně liší: Corolla je na pravé straně bloku válců, Accord je na přední straně motoru, a Focus je na zadní části bloku válců. Moderní modely jsou více instalovány na straně hlavy válců v blízkosti termostatu.

Běžné poruchové jevy snímačů teploty vody: obtížný studený start, nestabilní volnoběžné otáčky, abnormální teploměr vody, atd. Motor musí zvýšit množství vstřiku o 30% při nízkých teplotách, a pokud snímač selže, nelze ji správně kompenzovat.

Existuje pět způsobů, jak detekovat snímače teploty vody: měření odporu multimetrem, test horké vody, analýza toku dat, atd. Mezi nimi, topný test multimetrem je nejběžněji používanou metodou detekce na místě.

Při výměně čidla teploty vody, nejprve se musí vypustit chladicí kapalina, jinak to způsobí nasávání vzduchu do chladicího systému. Po instalaci, těsnění by mělo být také zkontrolováno, aby se zabránilo úniku chladicí kapaliny.

0015422317 A0105422317 0025425917 0005423717 3455427417 Spínač snímače teploty chladicí kapaliny

Honda teplotní snímač autospínače 37770-PY3-A01 37770PY3A01

Použitelné pro snímač teploty vody Daewoo Chevrolet 96279857 96325864

Následuje podrobný popis snímače teploty vody v automobilech, který je organizován v kombinaci s technickými principy, funkční charakteristiky a body odstraňování problémů:

I. Struktura jádra a princip fungování

1. Charakteristika termistoru
Použití záporného teplotního koeficientu (NTC) polovodičové materiály, hodnota odporu exponenciálně klesá, když teplota stoupá (asi 2,5 kΩ při 20 ℃, a klesne na 0,3 kΩ při 80℃).
Změna odporu je převedena na elektrický signál (1.3-3.8V lineární rozsah) přes třívodičový nebo čtyřvodičový obvod a přenášeny do řídicí jednotky motoru (ECU).

2. Logika výstupu signálu
ECU vypočítává teplotu vody v reálném čase po obdržení napěťového signálu:
Podmínky nízké teploty (-20℃): Zvyšte úhel předstihu zážehu o 8-12° a zvyšte vstřikované množství (+30% kompenzace studeného startu).
Podmínky vysoké teploty (100℃): Odložte úhel předstihu zážehu o 4-6°, abyste zabránili výbuchu.

Ii. Místo a typ instalace

‌Klasifikace místa	‌Proporce	‌Typické modelové příklady
Hlava válců/vodní plášť válce	65%	Toyota Corolla (pravá strana bloku válců)
Vodní kanál v blízkosti termostatu	22%	Honda Accord (přední část motoru)
Výstupní potrubí radiátoru	13%	Ford Focus (zadní část bloku válců)

Poznámka: Moderní modely většinou využívají čtyřvodičový integrovaný senzor, který je upevněn na rozhraní termostatu na straně hlavy válců.

Iii. Podrobné vysvětlení funkcí a efektů
1. Ovládání motoru
Korekce paliva: zvyšte koncentraci vstřiku při nízké teplotě a obnovte referenční množství vstřiku při vysoké teplotě.
Nastavení volnoběžných otáček: zvyšte rychlost na 1200-1500 ot./min při nízké teplotě (přes regulační ventil otáček volnoběhu).
2. Řízení chladicího systému
Když je teplota vody ≥95℃, spustí se chladicí ventilátor (koordinovaný s normálně zavřeným spínačem regulace teploty).
Když je teplota abnormálně vysoká (＞105℃), je aktivován režim vysokorychlostního provozu ventilátoru.
3. Přístroje a diagnostika
Ukazatel teploty vody v pohonu zobrazuje teplotu v reálném čase (chyba <±15℃ je normální).
Výstupní chybový kód (jako P0115/P0118) pro čtení diagnostickým přístrojem.

IV. Projevy a diagnostika poruch
Běžné typy poruch

‌Fenomén poruchy	‌Hlavní příčina	‌Dopad na motor
Obtížný studený start	Přerušený obvod termistoru/zkrat	ECU nemůže poskytnout bohatou směs
Kolísání volnoběžných otáček/blikání	Posun signálu (abnormální hodnota odporu)	Selhání korekce vstřikování paliva
Nenormální zobrazení měřiče teploty vody	Špatný kontakt vedení nebo poškození snímače	Zaseknutý ukazatel nebo indikace mimo rozsah
Ventilátor běží dál	Falešný poplach signalizuje vysokou teplotu (jako je zkrat na kladný pól)	ECU špatně vyhodnocena jako přehřátí

Diagnostická metoda
1. Zkouška odolnosti
Vyjměte snímač a pomocí multimetru změřte odpor mezi svorkami:
30℃ prostředí: normální hodnota odporu 1,4-1,9kΩ.
80℃ ponoření do horké vody: odpor by měl klesnout na 0,3–0,4 kΩ (pokud se nezmění, selhání).

2. Analýza toku dat
Diagnostický přístroj čte datový tok ECU:
Normální hodnota: 90-105 ℃ (řízení).
Výzva k poruše: Displej -40℃ (Otevřený obvod) nebo 130 ℃ beze změny (zkrat).

PROTI. Opatření pro údržbu
1. Specifikace náhradního provozu
Před vyjmutím snímače vypusťte chladicí kapalinu, abyste zabránili nasávání vzduchu do chladicího systému.
Při instalaci použijte tmel, a řídit točivý moment na 8–12 N•m (prevence úniku).
2. Výběr a sladění modelu
Rozsah odporu: Potřeba odpovídat charakteristikám odporu 275–6500 Ω původního vozu.
Typ rozhraní: Potvrďte specifikace, jako je závit M18×1,5 nebo kuželový závit ZM14.
Varování: Porucha snímače může způsobit zvýšení spotřeby paliva o více než 15% nebo trvalé poškození motoru, a je třeba jej včas vyměnit.
Kopírovací kód mořské panny
graf TD
A[Porucha snímače teploty vody] –> B{Kroky detekce}
B –> C[Multimetrové měření odporu]
B –> D[Diagnostický přístroj čte datový tok]
C –>|Abnormální odolnost| E[Vyměňte snímač]
D –>|Posun signálu| E
C –>|Normální odpor| F[Zkontrolujte uzemnění vedení]
D –>|Normální signál| G[Zkontrolujte ostatní systémy]
