5×20 mm rychle (Pomalý) Trubice pojistky s vodiči

The 520 zápalnice je válcová skleněná nebo keramická zápalnice o průměru 5 mm a délce 20 mm. Jmenovité napětí je obvykle 250V, a proud se pohybuje od 0,1A do 30A.

Existují dva hlavní typy 5*20 pojistky: rychlofoukací typ (F typ) a pomalého typu (T typ). Rychlofoukací typ je vhodný pro běžné elektronické zařízení, zatímco pomalý typ je vhodný pro zařízení s velkým rozběhovým proudem, jako jsou motory. Současné specifikace jsou velmi široké, v rozsahu od nejmenších 0,1A po největší 30A.

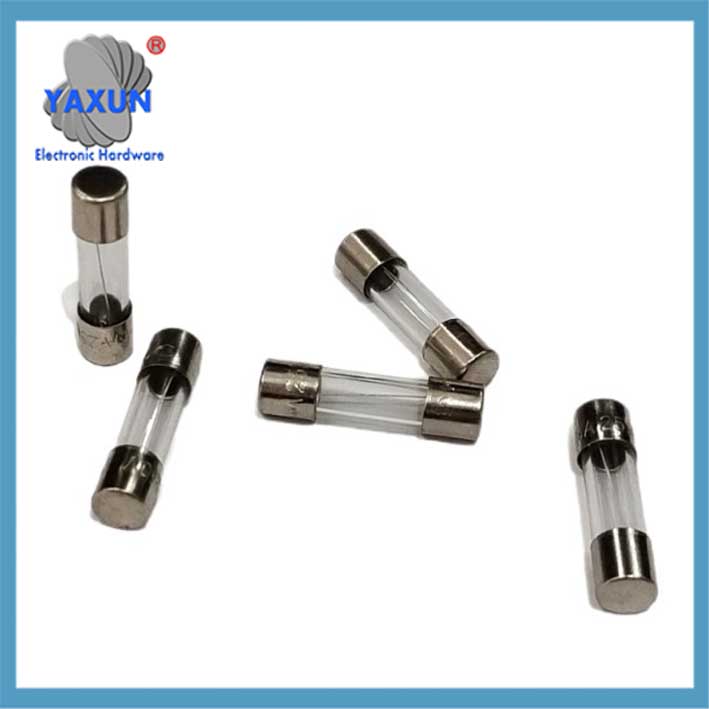

F5AL Rychlofoukací pojistka 5A 250V Skleněné pojistky 0.2 x 0.79 palec, 5 x 20 mm (5amp)

2A 250V 5 mm x 20 mm rychle působící skleněná trubice

5 * 20mm Axiální skleněná pojistková trubice s olověným drátem obrázek velikosti

Pokud jde o scénáře aplikací, Tento typ pojistky se široce používá v domácích spotřebiči, průmyslové vybavení, Automobilová elektronika a další pole. Parametry, kterým je třeba věnovat pozornost při nákupu, jmenovité napětí, Fusing charakteristiky (rychlý nebo pomalý), a certifikační standardy (jako ul, CSA, Vde, atd.).

Existují také různé druhy 5*20 držáky pojistek, jako je přímý zásuvný typ, vodotěsný typ s vývody, a typ montáže PCB. Vodotěsné držáky pojistek jsou vhodné pro drsná prostředí, jako je venkovní osvětlení. Proudová zatížitelnost držáku pojistky je obvykle 6-10A, a může dosáhnout až 30A.

5*20 pojistka je standardní velikosti (5průměr mm, 20délka mm) součást ochrany válcového obvodu, používá se hlavně pro nadproudovou ochranu. Níže jsou uvedeny jeho základní charakteristiky a informace o aplikaci:

I. Základní specifikace a typy
Standardní velikost
Jednotný válcový design o průměru 5mm×délka 20mm, skleněné nebo keramické balení, a elektrody s kovovým uzávěrem na obou koncích. ‌
Skleněná trubice: průhledné a viditelné, snadné sledování stavu pojistky (běžné u nízkonapěťových domácích spotřebičů).
Keramická trubice: silná odolnost vůči vysokým teplotám, vhodné do průmyslového prostředí. ‌

Rozsah proudu a napětí
Jmenovité napětí: hlavní proud je 250V, a některé modely podporují 125V. ‌
Aktuální rozsah: Krytí ‌0,1A~30A‌, mezi běžné segmenty patří:
Malý proud (≤1A): 0.1A, 0.2A, 0.25A, 0.5A, 1A (přesné nástroje, LED osvětlení);
"Střední a vysoký proud". (>1A): 2A, 3A, 5A, 10A, 15A, 20A, 30A (napájecí zařízení, motor);

Vlastnosti pojistky Typ s rychlým přerušením (F typ): Rychlá odezva, vhodné pro citlivá elektronická zařízení (označené jako F1A, F5A). ‌
Typ s pomalým přerušením (T typ): Odolné vůči okamžitému proudovému šoku, vhodné pro motory a transformátory (označené jako T2A, T10A). ‌

5 * 20mm Axiální skleněná pojistková trubice Fast Blow 250V s olověným drátem 0,5A/1A/2A/3A/3,15A/4A/5A/6,3A/8A/10A/12A/15A

5 * 20mm Axiální skleněná pojistka Quick Fast Break 250V s přívodním drátem 0,5A-25A

520S-250Ma .25A 250V SLOW BLOW 5 x 20 Pojistka kazety

Ii. Klíčové parametry a certifikace

Elektrický výkon ‌Vypínací schopnost‌: 35A@250V (nízkoproudý model) do 200A@250V (vysokoproudý model), zajištění bezpečného odpojení v případě zkratu. ‌
Adaptabilita na teplotu: Pracovní teplota ‌-55℃~125℃‌, prošel testem horkého a studeného šoku (-40Cyklus ℃~90℃). ‌

Certifikace bezpečnosti
Mainstreamové produkty prošly ‌UL, CSA, CCC, Vde, Certifikace RoHS‌ a splňují mezinárodní bezpečnostní normy. ‌

🛠️ III. Scénáře aplikací a příslušenství ‌Typické aplikace‌
‌Household spotřebiče‌: napájecí adaptér, obvodová deska malého spotřebiče (běžně používané 1A~5A). ‌
‌Industriální vybavení‌: servopohon, napájecí modul (běžně používané 10A~30A). ‌
Outdoorové vybavení: vodotěsný držák pojistky (Třída IP67) pro pouliční osvětlení a vybavení namontované na vozidle. ‌

‌Odpovídající držák pojistky‌
‌Typ instalace PCB‌: design rovné nohy/ohnuté nohy (jako je PTF-77), podporuje proud 10A~20A. ‌
Vodotěsný typ olova: s PVC pláštěm a poniklovanými mosaznými koncovkami (jako je H3-520E), vhodné do drsného prostředí. ‌

💡 IV. Doporučení k nákupu ‌Aktuální párování‌
Vybírejte podle 1.5 krát maximální provozní proud obvodu (například: maximální proud obvodu je 2A → vyberte pojistku 3A). ‌
Typ motoru: Preferujte pomalý typ (T) aby se zabránilo falešné pojistce při spuštění. Digitální obvod: Vyberte typ rychlého přerušení (F) pro zvýšení nadproudové odezvy. ‌
Certifikace a spolehlivost
Potvrďte, že produkt má značku ‌UL/CCC‌, abyste se vyhnuli necertifikovaným značkám (vysoká bezpečnostní rizika). ‌

Nákupní kanály
Hromadný nákup: Elektronika Yaxun’ 1688 platforma ($0.02/kus, 100 kusů minimum) ‌
Maloobchodní výměna: Elektronika Yaxun’ JD/Tmall (o $0.5 pro 10 kusy). ‌

💎 Shrnutí
5*20 pojistka je základním ochranným prvkem elektronických obvodů. Výběr musí vycházet z aktuální poptávky, tavné vlastnosti a podmínky prostředí. Upřednostněte značkové produkty s kompletní certifikací (jako Litte a Huade), a spojte je s odpovídajícími držáky pojistek, abyste zajistili stabilní instalaci. Pro průmyslové nebo venkovní scény, ujistěte se, že si vyberete vodotěsné modely odolné vůči vysokým teplotám, abyste zajistili dlouhodobou spolehlivost.
