Termistors PTC per a làmpades i balasts d'estalvi d'energia

Els termistors PTC s'utilitzen principalment en làmpades d'estalvi d'energia i balasts electrònics “preescalfeu arrencada suau” funció, millora significativament la vida útil de la làmpada i l'eficiència energètica. A continuació es mostren les seves aplicacions principals i aspectes tècnics destacats:
jo. Principi de funcionament

Fred, Fase de baixa resistència
Quan s'inicia el circuit, el PTC està a temperatura ambient i té una resistència baixa (p. ex., 30-60O). El corrent flueix a través del PTC per preescalfar el filament (prenent normalment 0.4-2 segons per assolir una temperatura de funcionament de 1160K), evitant que el xoc directe d'alta tensió provoqui pols i pèrdues de filament.

Calent, Fase d'alta resistència
Quan la temperatura PTC arriba al punt de Curie (p. ex., 75°C-105 °C), la seva resistència augmenta sobtadament (a diversos milers d'ohms). El corrent es desvia al circuit ressonant, generant alta tensió per encendre el llum, completant el procés d'inici suau.

Disseny de circuits de termistors PTC per a làmpades i balasts d'estalvi d'energia

II. Avantatges bàsics
Vida útil de la làmpada ampliada: L'inici de preescalfament augmenta la vida útil de la làmpada 4-5 vegades.
Tensió elèctrica reduïda: Redueix l'impacte de l'alta tensió sobtada sobre els components electrònics.
Auto-recuperació: Es reinicia automàticament després de resoldre l'error, eliminant la necessitat de substitució.

III. Paràmetres de selecció i exemples de models

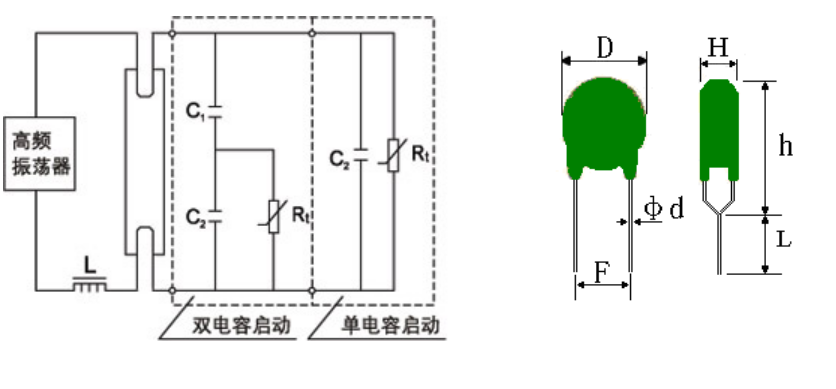

Diagrama d'aplicació

Com es mostra a la figura: Quan el circuit està connectat inicialment, Rt és a temperatura ambient, la seva resistència molt inferior a la de C2. El corrent circula per C1, i Rt forma un circuit per preescalfar el filament. Després aproximadament 0.4-2 segons, La temperatura de Rt supera la temperatura de l'interruptor, Olor, i entra en un estat d'alta resistència. La seva resistència és molt superior a la impedància de C2. El corrent que circula per C1 i C2 forma un bucle, provocant ressonància LC i generant alt voltatge, que il·lumina el llum.

Models comuns:
MZ4/MZ5: Apte per a CFL de petita i mitjana potència (18W-72W).
WMZ11A: Dedicat a llasts d'alta potència, amb una tensió de resistència de ≥220V.

IV. Circuit d'aplicació típic
Codi textCopy
+Font d'alimentació → C1 → PTC (Rt) → Filament → C2 → Circuit ressonant → Sortida d'alta tensió

C1/C2: Condensadors d'acoblament, treballar amb el PTC per controlar el temps de preescalfament.

V. Cost i mercat
Interval de preus: 0.06-1.5 iuan/unitat (segons el model i la quantitat de compra).
Marques principals: Minzheng, Sanbao, etc., subministrant fabricants internacionals com Philips i GE.

Mitjançant una selecció adequada, Els termistors PTC poden resoldre eficaçment els problemes de fiabilitat de l'inici dels CFL/ballasts i són components clau en la indústria de la il·luminació d'estalvi d'energia..
