Što je uređaj za zaštitu pregrijavanja?

Zaštita od pregrijavanja je automatski kontrolni uređaj koji postiže sigurnosnu zaštitu opreme kroz praćenje temperature. Njegova osnovna funkcija je da prekine strujni krug ili aktivira zaštitni mehanizam kada temperatura prijeđe postavljeni prag kako bi se spriječio kvar opreme ili izazivanje požara zbog pregrijavanja. Slijede njegovi tehnički detalji i analiza primjene:

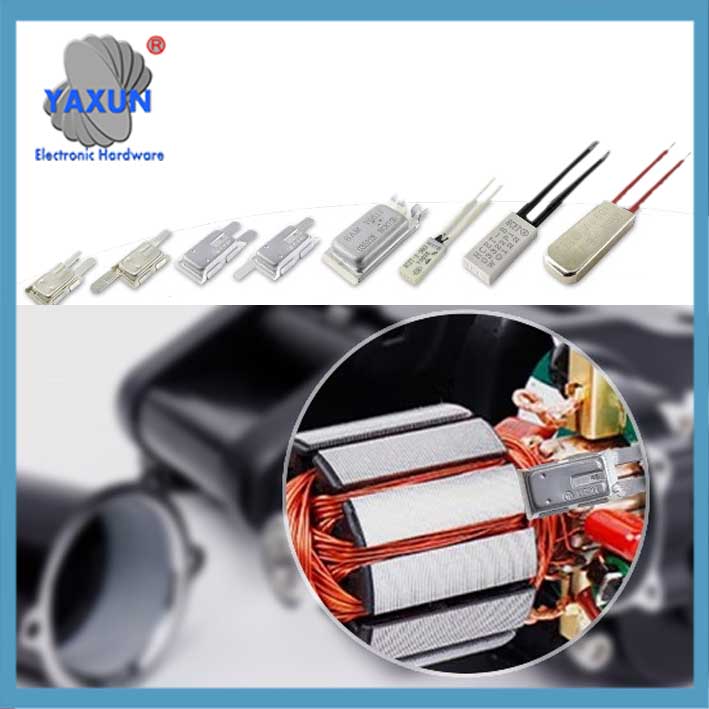

Funkcija i primjena uređaja za zaštitu motora od pregrijavanja

Slučaj primjene uređaja za zaštitu od pregrijavanja motora automobila

Termički zaštitni uređaj nanosi se na bateriju

1. ‌Osnovni princip i tip‌
‌Bimetalna trakasta struktura‌: Korištenje dva metalna kompozitna lima s različitim koeficijentima toplinskog širenja, deformacija pokreće kontaktno djelovanje kada temperatura poraste (normalno otvorenog/normalno zatvorenog tipa).
‌Samo-oporavak i ne-samooporavački tip‌:
Tip samooporavka: automatski se resetuje nakon što temperatura padne (kao što su frižideri, mašine za pranje veša);
Vrsta koja se ne samooporavlja: potrebno je ručno resetiranje (kao što su motori za gorivo, industrijska oprema).
‌Termistorska veza‌: Neki modeli kombinuju termistore ili mikroračunare sa jednim čipom za postizanje precizne kontrole temperature.

Kako to radi:
Senzori:
Uređaji za zaštitu od pregrijavanja obično koriste senzore temperature (poput termistora ili bimetalnih traka) za praćenje temperature određenog područja.
Prag:
Kada temperatura pređe unapred postavljeni prag, senzor pokreće signal.
Akcija:
Ovaj signal zatim aktivira prekidač, relej, ili drugi mehanizam koji ili isključuje napajanje ili smanjuje izlaznu snagu uređaja.

2. ‌Ključni parametri i izbor‌
‌Raspon temperature‌: Uobičajena radna temperatura 40-180℃ (kao što je tolerancija serije KSD9700 ±3/5℃);
‌Struja/napon‌: Tipične specifikacije AC250V/5A, visokonaponski modeli mogu doseći AC1800V;
‌Strukturni oblik‌:
Plastična školjka (PBT materijal, lagana);
Metalna/keramička školjka (otporan na visoke temperature, izolacija).

Termo zaštitni uređaj za grijač

Termalni zaštitni uređaj za medicinski tretman

Termo zaštitni uređaj za instant bojler

3. ‌Tipični scenariji primjene‌

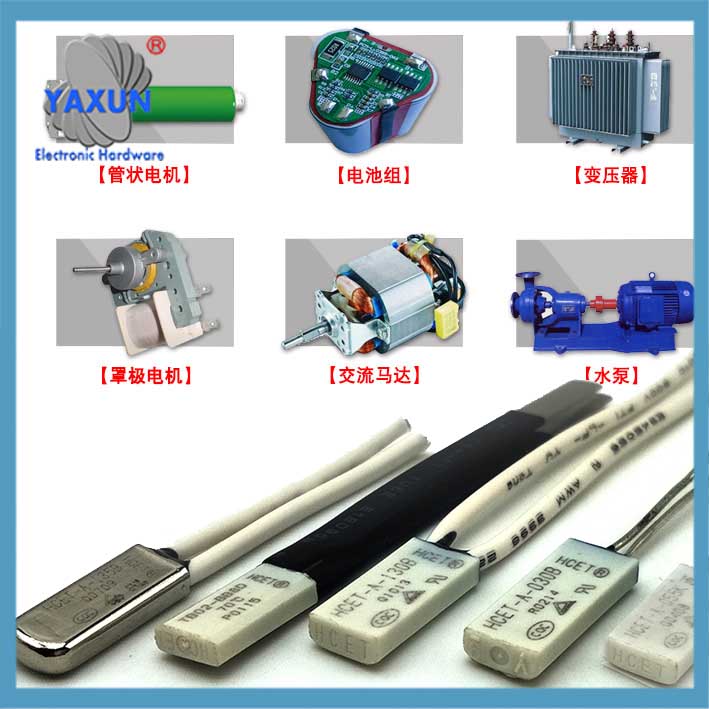

‌Kućni aparati‌: motori klima uređaja, mašine za pranje veša, itd., kako bi se spriječilo pregrijavanje namotaja motora‌; ‌Industrijska oprema‌: praćenje temperature namotaja statora potopljene pumpe (kao što je GB-220V zaštitnik); ‌Elektronska kola‌: zaštita od rasipanje topline procesora kako bi se izbjegle ranjivosti od napada visokih temperatura‌. Primjeri uređaja za zaštitu od pregrijavanja:
Toplotni štitnici u motorima:
Ovi uređaji su ugrađeni u elektromotore kako bi se spriječilo pregrijavanje, što može uzrokovati kvar ili zapaljenje motora.
Zaštita od pregrijavanja kabine u vozilima:
Neka vozila, kao Tesla, imaju funkciju zaštite od pregrijavanja kabine koja automatski aktivira klima uređaj kako bi spriječila da se unutrašnjost opasno zagrije kada se parkira.

4. PTC termostori u elektronici:
Koriste se u raznim aplikacijama za zaštitu kola od pregrijavanja tako što značajno povećavaju njihov otpor kada je određena temperatura prekoračena..
Ograničavači temperature u sistemima grijanja:
Ovi uređaji, poput onog opisanog u članku Heatsystems, koriste se za sprječavanje pregrijavanja grijaćih elemenata, što može oštetiti grijaći element ili okolne materijale.
Važnost zaštite od pregrijavanja:
Sigurnost: Sprečavanje požara, oštećenje opreme, i potencijalne ozljede od pregrijavanja.
Pouzdanost: Osiguravanje dugovječnosti i pravilnog funkcionisanja uređaja i sistema.
Efikasnost: U nekim slučajevima, kao u vozilima, zaštita od pregrijavanja može pomoći u optimizaciji potrošnje energije.

5. ‌Uobičajeni problemi i mjere opreza‌
‌Zahtjevi za instalaciju‌: Moraju biti blizu površine kontrolirane opreme kako bi se izbjegla deformacija školjke koja utiče na performanse‌;
‌Rizik od lažnog rada‌: Starenje lemljenja ili mehanička oštećenja mogu uzrokovati kvar zaštite‌;
‌Razlika od zaštite od preopterećenja‌: Zaštita od pregrijavanja zasniva se na temperaturnom pragu, dok zaštita od preopterećenja odgovara na strujne abnormalnosti‌.

6. ‌Trendovi razvoja tehnologije‌
‌Integrisani dizajn‌: Kao što je bimetalni zaštitnik tipa skoka u kombinaciji s dvostrukim funkcijama prekomjerne struje/pregrijavanja‌;
‌Poboljšanje visoke pouzdanosti‌: Keramička ambalaža i kola protiv smetnji poboljšavaju prilagodljivost industrijskom okruženju‌.
