U nastavku slijedi detaljna analiza strukturnih karakteristika, princip rada i tehničke tačke senzorskog elementa za temperaturu jezgre KSD301/KSD302 temperaturnog prekidača – bimetalna traka:
I. Osnovne karakteristike bimetalnog elementa za senzor temperature
| Karakteristike | Tehnički opis |
| Struktura materijala | Kompozit od dvije metalne legure s različitim koeficijentima ekspanzije (kao što je nikl gvožđe/mangan bakar), utisnut u strukturu tankog lima u obliku diska |
| Princip rada | Temperatura raste → Bimetalna traka se deformira zbog topline → Visina luka se naglo mijenja → Pokreće mehanički mehanizam da trenutno odskoči i otvori i zatvori kontakte |
| Brzina odgovora | Akcija iznenadnog skoka na nivou milisekundi kako bi se izbjeglo oštećenje luka na kontaktima |
| Preciznost temperature | Tolerancija do ±2℃ (tip visoke preciznosti), konvencionalni modeli ±3~10℃, određena postupkom toplinske obrade metalnog lima |
| Reset mehanizam | Nakon što temperatura padne, bimetalna traka se vraća u prvobitno stanje i kontakti se automatski resetuju (normalno zatvoren tip se zatvara kada temperatura padne, normalno otvorenog tipa otvara se kada temperatura padne) |

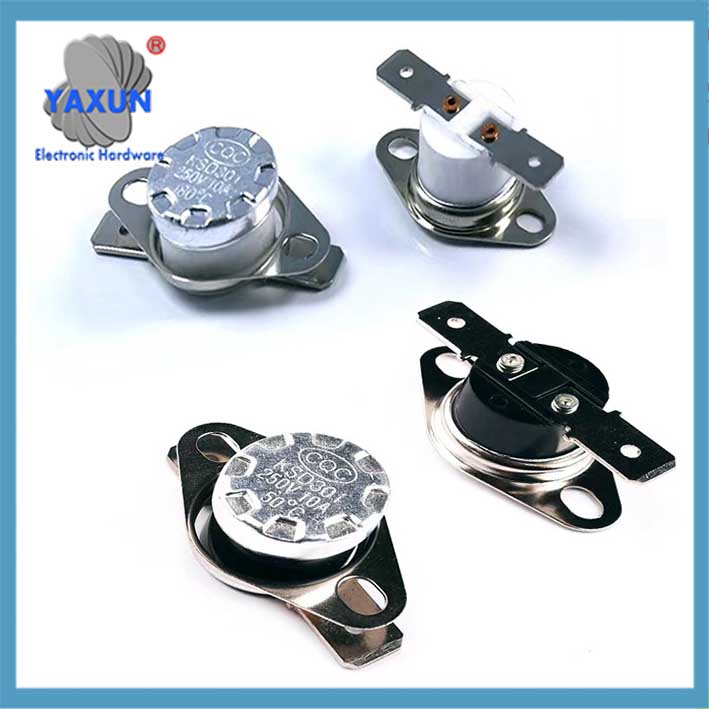

 Normalno otvoren KSD301 temperaturni prekidač bimetalni temperaturni senzorski element |

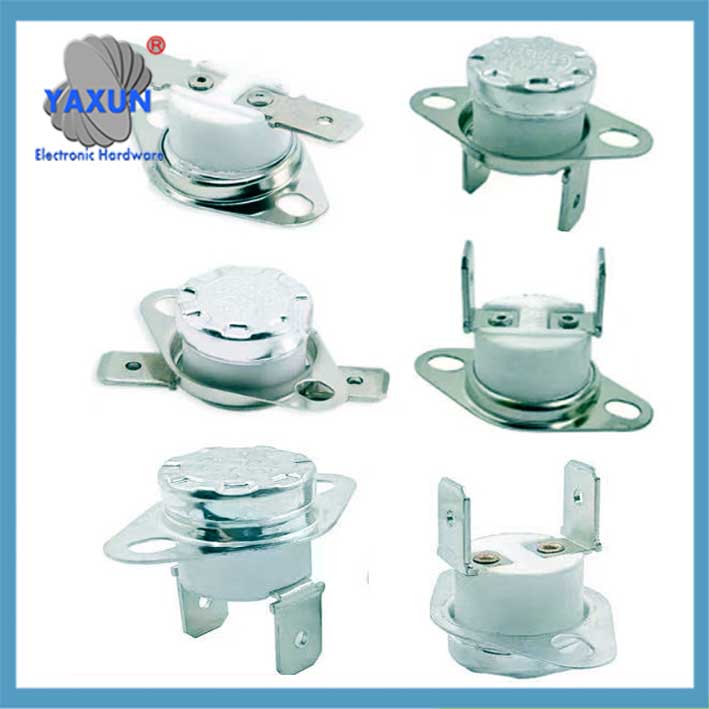

 Granični prekidač visoke temperature KSD301 |

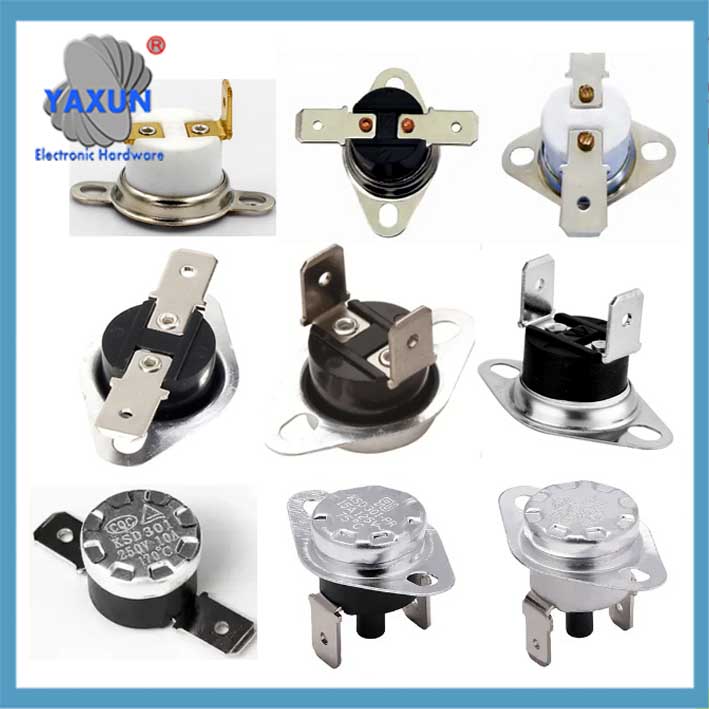

 Bimetalni senzor temperature od KSD301 |
KSD301 parametri temperaturnog prekidača
II. Dekompozicija radnog procesa
sirena Copy Code
graf LR
A[normalno temperaturno stanje] –>|bimetalna traka slobodna i ravna| B[kontakt zatvoren/otvoren]
C[temperatura raste do akcijske vrijednosti] –>|nagla promjena visine luka bimetalne trake| D[mehanizam za trenutno odbijanje]
D –>|normalno zatvorenog tipa| E[strujni krug za prekid kontakta]
D –>|normalno otvorenog tipa| F[kontaktni spojni krug]
G[temperatura pada na resetnu vrednost] –>|bimetalna traka se vraća u ravnu| B
Ključna tačka: Iznenadna promjena visine luka bimetalne trake izvor je imena “prekidač za isključivanje”, osiguravajući da je kontaktno djelovanje čisto i da nema međustanje.
III. Ključne tačke za upotrebu i održavanje
Izbegavajte mehanička oštećenja
Zabranjeno je stiskanje bimetalne trake vanjskom silom, jer će deformacija uzrokovati pomjeranje ili propadanje radne temperature.
Zahtjevi za provodljivost topline
Površina za ugradnju mora biti ravna i čista, i treba nanijeti termalnu mast kako bi se osiguralo da se toplina na vrijeme prenese na metalnu traku.
temperaturna ograničenja
Granica tolerancije bimetalne trake: kratkoročno ≤300℃, dugoročno ≤240℃ (pregrijavanje je sklono zamoru metala).
Poklapanje opterećenja
Strogo je zabranjeno prekoračiti nazivnu struju (kao što je model od 10A spojen na opterećenje od 15A), jer će visoka temperatura luka sinterovati bimetalnu traku.
IV. Referenca za dijagnozu kvara
Adhezija kontakta : Prekomjerna struja opterećenja uzrokuje elektrolučno zavarivanje, i potrebno je provjeriti usklađenost opterećenja i zamijeniti model.
Odgoda akcije : Površina za ugradnju je slabo provodljiva ili bimetalna traka stari, pa ponovo nanesite silikonsku mast ili zamijenite komponentu.
Neuspjeh resetovanja : Bimetalna traka je deformisana i zaglavljena, i termostat treba zamijeniti u cjelini.
▶️ Sažetak: Bimetalna traka je “temperaturni senzor + aktuator” integrisana komponenta KSD301. Njegov dizajn strukture u obliku diska i odnos legure direktno određuju tačnost i pouzdanost kontrole temperature.
