Šta je senzor temperature vode u motoru automobila?

Senzor temperature vode u motoru automobila mjeri temperaturu vode ili tečnog rashladnog sredstva. Ovi senzori se koriste u raznim aplikacijama, uključujući i automobilske motore, sistemi za hlađenje vode, i industrijskim procesima, za praćenje i regulaciju temperature. Koristi se u raznim industrijskim procesima za mjerenje temperature vode ili drugih tekućina, često u kombinaciji sa registratorima podataka ili kontrolnim sistemima.

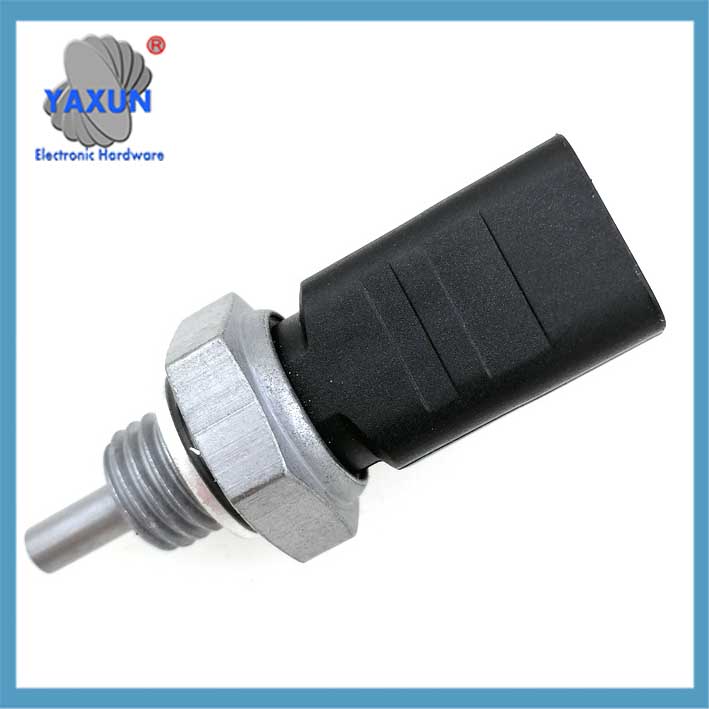

Senzor temperature vode 1338418 55187822 71741090 1338.C7 Prekidač temperature vode

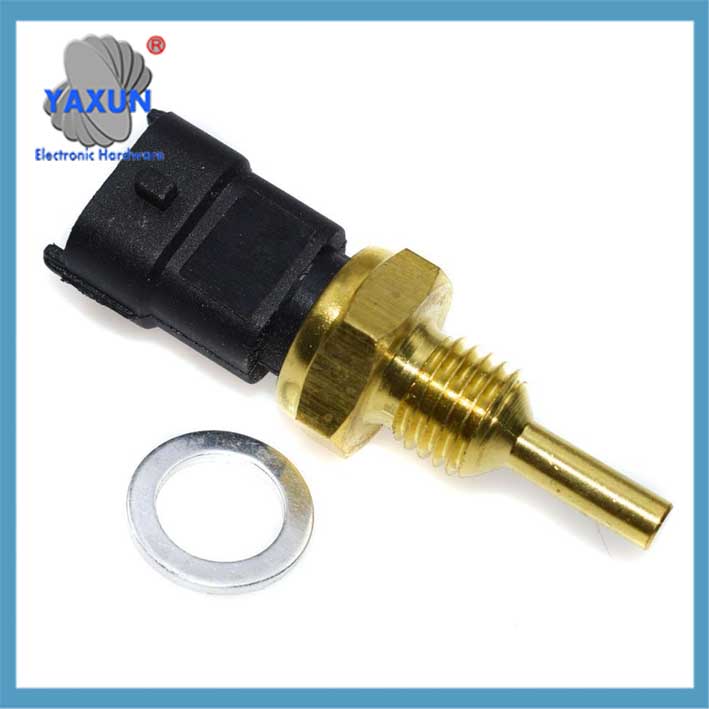

6K2A-12A648-AA utikač senzora temperature vode pogodan za Ford ventilator vodenog hlađenja

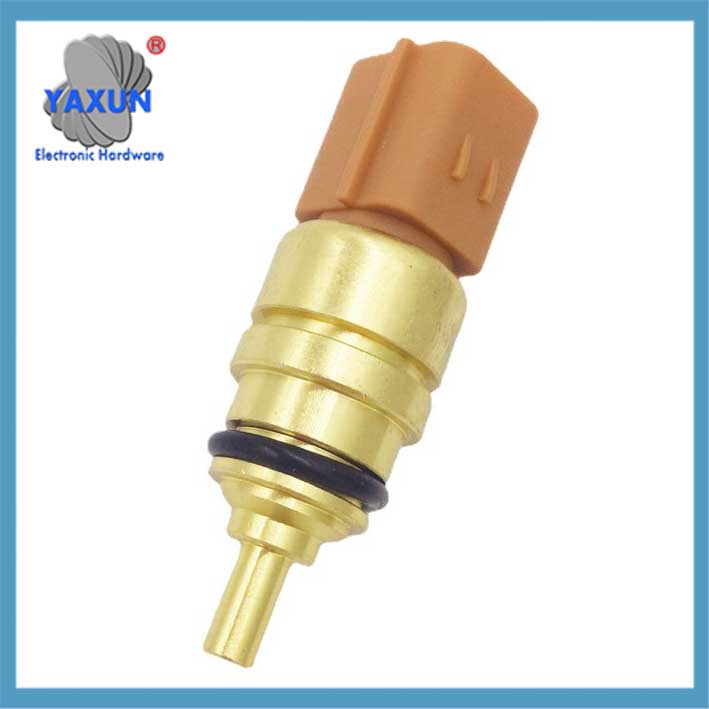

Zamjenski senzor temperature vode, 1/4″ NPT – Oprema za automobilske trke

Glavna funkcija senzora temperature vode je praćenje temperature rashladne tekućine motora. Njegova jezgra je termistor s negativnim temperaturnim koeficijentom (NTC). Vrijednost otpora ovog materijala se eksponencijalno smanjuje kada temperatura raste, kao što je oko 2.5kΩ na 20℃ i oko 0.3kΩ na 80℃. Ova funkcija omogućava pretvaranje temperaturnih promjena u električne signale.

Što se tiče lokacije ugradnje, većina senzora (65%) ugrađeni su na vodeni plašt bloka cilindra motora/glave cilindra. Neki su i blizu termostata glave cilindra (22%) ili izlaz radijatora (13%). Ovaj dizajn je da direktno kontaktira rashladnu tečnost kako bi se osiguralo precizno mjerenje temperature.

Uloga senzora je kritična: na niskim temperaturama, ECU će povećati volumen ubrizgavanja za 30% za pomoć pri hladnom startu; na visokim temperaturama, osnovna količina injekcije će biti korigirana. To će takođe uticati na sistem paljenja, kao što je povećanje ugla paljenja za 8-12° na -20℃ i odlaganje za 4-6° na 100℃ da bi se sprečila eksplozija. Osim toga, kontrola broja obrtaja u praznom hodu takođe zavisi od toga, a brzina će biti podignuta na 1200-1500 o/min na niskim temperaturama.

U smislu manifestacije kvara, uobičajeni problemi uključuju poteškoće pri hladnom startu, nestabilna brzina u praznom hodu, nenormalan rad ventilatora, itd. Postoji nekoliko načina za postavljanje dijagnoze: koristite multimetar za mjerenje napona napajanja (normalno 5V ili 12V), pročitajte tok podataka (normalni signal temperature vode je oko 95℃), ili izmjerite vrijednost otpora nakon zagrijavanja (treba da bude 1,4-1,9 kΩ na 30℃).

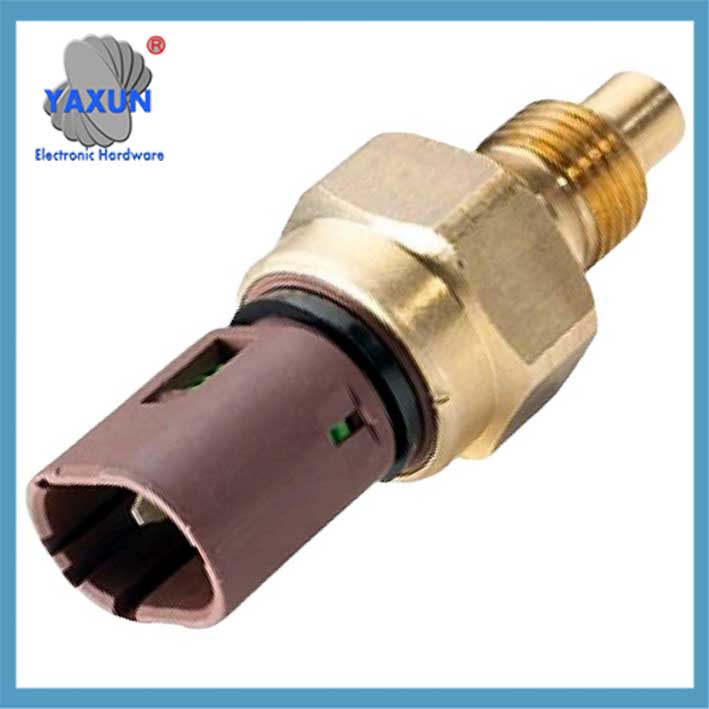

7700810879 Funkcija i primjena senzora temperature vode u automobilu

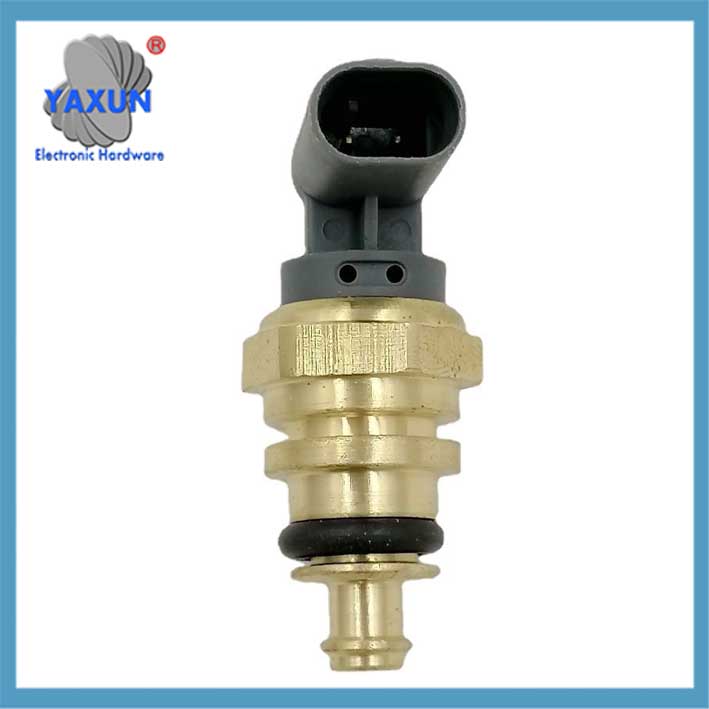

Prilagođeni sklop bakrene sonde NTC senzora temperature vode

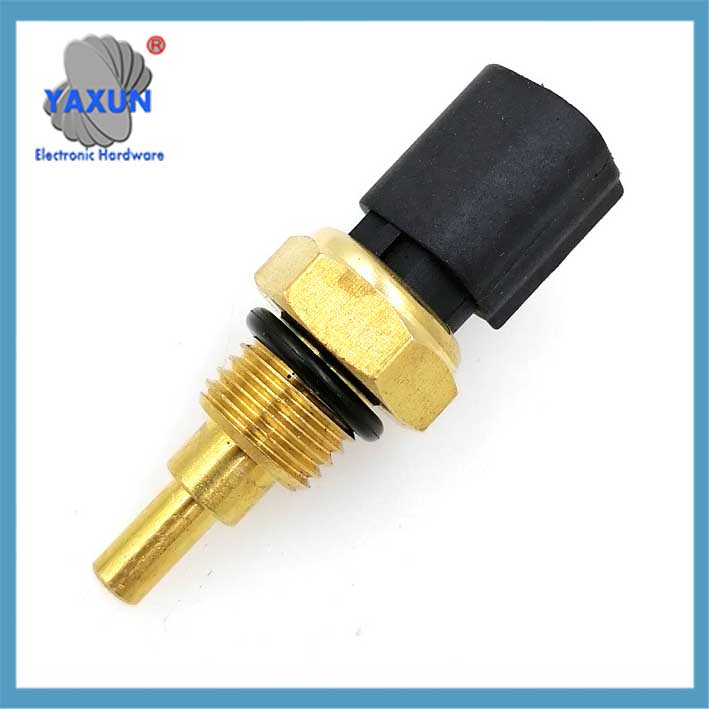

Senzor temperature vode ~ Senzor temperature rashladne tekućine & Kabelski svežanj konektora za GM TX3 TS10075 15326386

Senzor temperature vode u automobilskom motoru je osnovni element za praćenje sistema upravljanja motorom. Njegova funkcija, strukturu, princip rada i manifestacija kvara su sljedeći:

🔧 ‌1. Struktura i princip rada
‌Osnovni element‌: Usvajanje termistora s negativnim temperaturnim koeficijentom (NTC), vrijednost otpora opada eksponencijalno kada temperatura raste (kao što je oko 2,5 kΩ na 20 ℃, i pada na 0.3kΩ na 80℃).
‌Konverzija signala‌: Pretvorite promjenu temperature rashladne tekućine u električni signal (obično 1.3V-3.8V linearna promjena) i prenijeti ga na upravljačku jedinicu motora (ECU).

‌Lokacija instalacije‌:
Blok cilindra motora/vodeni omotač glave motora (računovodstvo za 65%);
Odvodna cijev rashladne tekućine ili blizu termostata.

Vrste senzora temperature vode:
Senzori temperature rashladne tečnosti motora (ECTS):
Pronađeno u vozilima, ovi senzori prate temperaturu rashladne tečnosti motora, pružanje povratne informacije upravljačkoj jedinici motora (ECU) za optimalno ubrizgavanje goriva i vrijeme paljenja.
Senzori sistema vodenog hlađenja:
Koristi se u prilagođenim krugovima za vodeno hlađenje računara ili industrijskim sistemima hlađenja za praćenje temperature rashladnog sredstva i osiguravanje pravilnog odvođenja topline.

Primjeri aplikacija:
Automotive: Praćenje temperature rashladne tečnosti motora radi optimizacije performansi motora i sprečavanja pregrijavanja.
Vodeno hlađenje: Održavanje optimalnih temperatura u krugovima za vodeno hlađenje računara za stabilne performanse sistema.
Industrijski procesi: Praćenje temperature u proizvodnim procesima, HVAC sistemi, i druge aplikacije koje uključuju tečnosti.
Akvakultura: Praćenje temperature vode za optimalan rast ribe ili biljaka.
Oceanography: Mjerenje temperature vode na različitim dubinama za istraživanje i praćenje.

⚙️ ‌2. Osnovne funkcije
Senzor temperature vode daje podatke o temperaturi u realnom vremenu ECU-u za dinamičku regulaciju rada motora:

‌Kontrola goriva‌: ‌Niska temperatura‌ (<86℃): Povećajte količinu injekcije (do +30% kompenzacija) za poboljšanje performansi hladnog starta;
‌Visoka temperatura‌: Smanjite količinu ubrizgavanja i optimizirajte omjer zrak-gorivo.
‌Podešavanje paljenja‌: Povećajte ugao napredovanja paljenja na niskim temperaturama (8–12° na -20℃), i kašnjenje na visokim temperaturama (4–6° na 100℃) kako bi se spriječila eksplozija.
Kontrola praznog hoda i rasipanje topline: Povećajte brzinu u praznom hodu na 1200–1500 o/min na niskim temperaturama;
Aktivirajte pokretanje i zaustavljanje ventilatora za hlađenje (rad velike brzine na visokim temperaturama).
‌Display instrumenta‌: Pokrenite kazaljku mjerača temperature vode, 90℃ je idealna radna temperatura.

Ključne karakteristike:
Measuring Range: Raspon temperatura koje senzor može precizno izmjeriti.
Preciznost: Koliko se očitanja senzora podudaraju sa stvarnom temperaturom.
Vrijeme odgovora: Brzina kojom senzor reagira na promjene temperature.
Trajnost: Sposobnost senzora da izdrži uslove okoline (npr., vode, temperaturni ekstremi).
Montažni stil: Kako je senzor spojen na sistem (npr., uranjanje, tip navoja).

⚠️ ‌III. Manifestacija kvara i dijagnoza
(1) Tipični simptomi kvara:
Poteškoće pri pokretanju hladnog automobila, fluktuacije u praznom hodu ili abnormalno povećanje;
Indikacija nenormalnog mjerača temperature vode (nema pokreta, lažno visok ili izvan opsega);
Ventilator za hlađenje nastavlja raditi ili se uopće ne pokreće;
Povećana potrošnja goriva i slabo ubrzanje.

(2) Metoda detekcije:

IV. Mehanizam udara kvara ‌ ‌Izobličenje signala‌: ECU pogrešno procjenjuje temperaturu (kao što je prijem fiksnog signala od -40℃ ili 130℃), što rezultira pogrešnom strategijom ubrizgavanja/paljenja;
‌Linija greška‌: Otvoreni krug/kratki spoj blokira prijenos signala, uzrokujući neravnotežu mješavine;
‌Starenje komponenti‌: Karakterističan pomak termistora ili korozija rashladnog sredstva uzrokuje smanjenu preciznost.

💎 Sažetak
Senzor temperature vode je sličan “termometar” motora. Njegova preciznost je direktno povezana sa uštedom goriva, kontrola emisije i mehanički vijek trajanja. Redovno provjeravajte karakteristike otpora i stabilnost signala (posebno poređenje između toplih i hladnih stanja) može efikasno spriječiti sistemske kvarove uzrokovane kvarom senzora.
