Razlika i primjena brzih i sporih osigurača

Osnovna razlika između brzodjelujućih i sporih osigurača. Njihove glavne razlike leže u brzini topljenja i sposobnosti da izdrže impulsne struje. Osigurači brzog djelovanja reagiraju brzo i pogodni su za zaštitu osjetljivih kola; sporo djelujući osigurači mogu izdržati trenutne udarne struje i izbjeći lažno okidanje.

Što se tiče scenarija primjene, spominje se da su brzodjelujući osigurači prikladni za otporna opterećenja i IC zaštitu, dok su spori osigurači prikladni za kapacitivna/induktivna opterećenja. Ova informacija je vrlo važna jer će pogrešan scenarij aplikacije uzrokovati neuspeh pokretanja uređaja ili neuspjeh zaštite. Posebno je naglašeno da se sporo djelujući osigurači moraju koristiti u slučajevima s udarnim strujama kao što su prekidači napajanja.

U smislu tehničkih principa, the “karakteristike kašnjenja” sporih osigurača su izvedeni iz posebnih struktura i dizajna materijala, koji im omogućavaju da apsorbuju energiju i odupru se impulsima. Ovo načelno objašnjenje je vrlo vrijedno i može pomoći korisnicima da shvate zašto brzo djelujući osigurači ne mogu jednostavno zamijeniti spore osigurače.

Praktični prijedlozi za odabir parametara: Nazivna struja je 1.5-2 puta radnu struju. Međutim, važno je napomenuti nesporazum da je akcija brža, to bolje. The “tromost” sporih osigurača je zapravo odraz njihove sposobnosti inteligentnog prosuđivanja.

Bilo bi jasnije razmisliti o organiziranju u tabelu kako bi se prikazalo poređenje. Tabela treba da sadrži četiri dimenzije: karakteristike spajanja, primjenjiva opterećenja, tipične aplikacije, i principi zamjene, tako da ga korisnici mogu vidjeti na prvi pogled. Na primjer, the “otpornost na prenapone” Osigurača sa sporom paljenjem odgovara kapacitivnim/induktivnim opterećenjima, a tipične primjene su prekidačka napajanja i pokretanje motora.

Glavna razlika između brzog djelovanja (brzi udarac) i sporog djelovanja (spori udarac) osigurači leže u karakteristikama osigurača, scenariji primjene i otpornost na prenapone. Konkretno poređenje je kako slijedi:

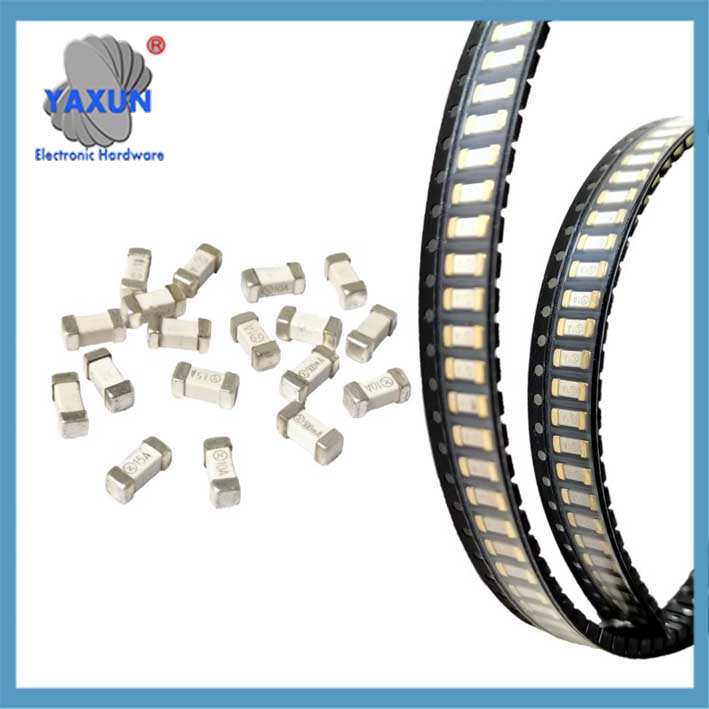

Brzo-sporo, fast-break 6125 čip osigurač 20A, 30A, 40A, za zaštitu strujnog kruga novog energetskog paketa baterija

Tip mikro otpornika Pico minijaturni uložak osigurač 250v sa aksijalnim olovom zelena brzo djelovanje brzo puhanje

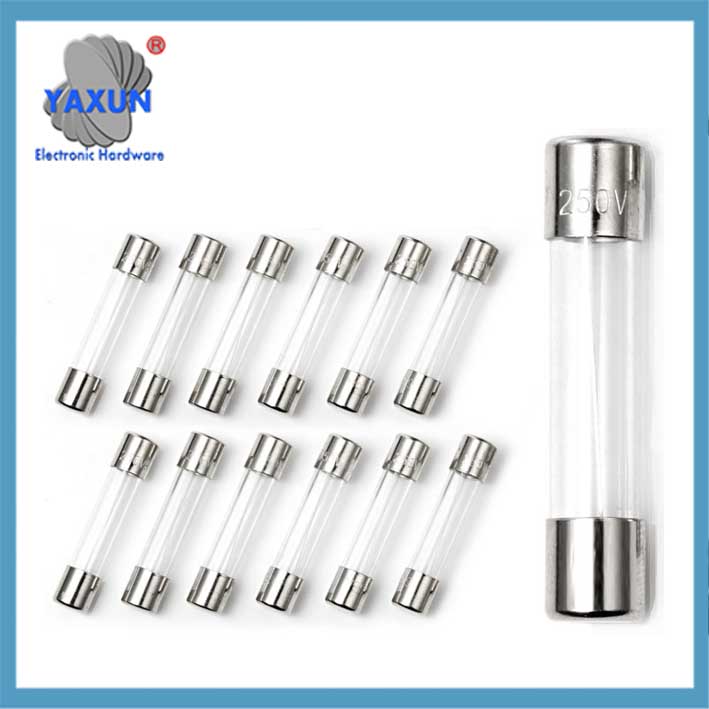

6×30, 6.3×32 brzodjelujući osigurač Cijev 200mA-50A 500V, 600V, 750, 1000V

I. Osnovna razlika

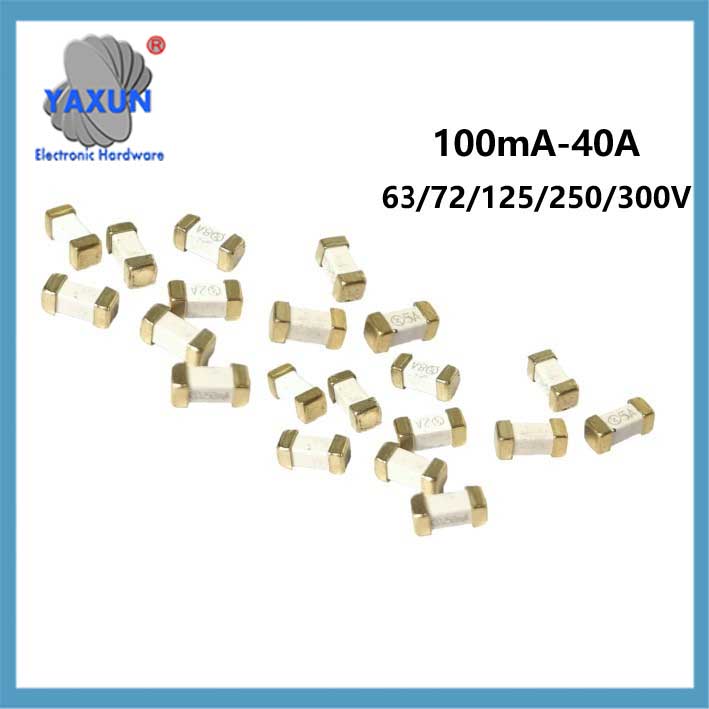

Brzo djelovanje, sporo djelujući čip osigurači 63V 72V 125V 250V 300V za nove energetske baterije

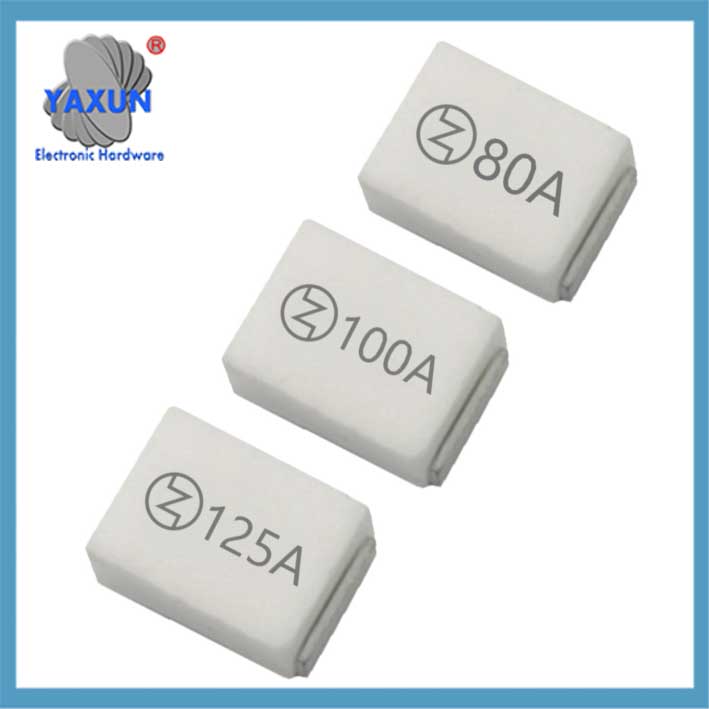

8810 visokostrujni čip osigurač 20A-125A kvadratni keramički osigurač spori 32V~125V

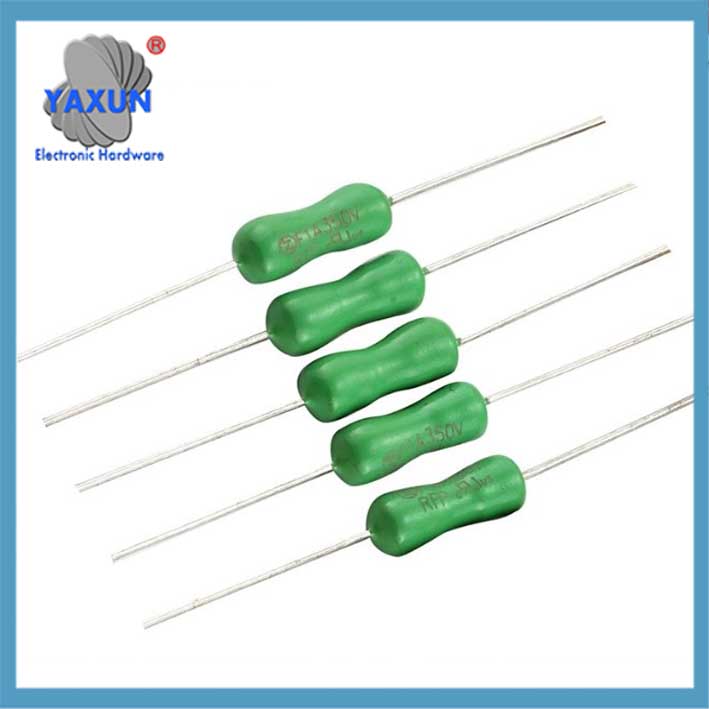

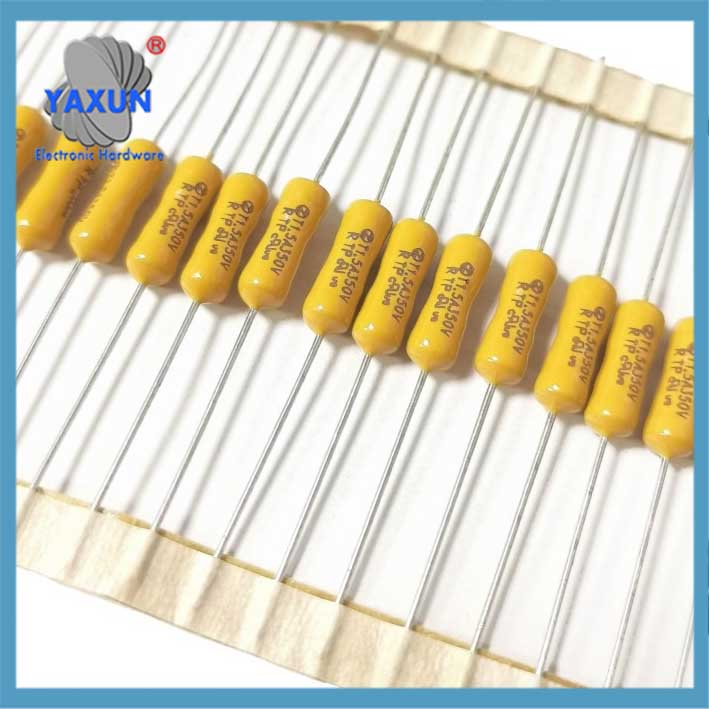

2.4-7mm aksijalni olovni zeleni/žuti osigurač 125-250V 630mA 1A~15A PICO otporni osigurač brzog-sporo puhanja

II. Scenarij aplikacije
‌Scenarij koji se primjenjuje na brzodjelujući osigurač‌
Otporni krug sa stabilnom radnom strujom (električni čajnik, grijač);
Kolo koje treba brzo zaštititi vrijedne uređaje (IC, MOS cijev);
Osetljiva elektronska oprema bez udarne struje.

‌Scenariji primjene osigurača sa sporom izgaranjem‌
Kapacitivni sklopovi s udarnim udarima pri pokretanju (punjenje elektrolitskih kondenzatora prekidačkog napajanja);
Induktivna opterećenja sa velikim startnim strujama (motori, kompresori);
Ulazno/izlazni terminali za napajanje i druge veze podložne pulsnim smetnjama.

6×30 keramički osigurač 500V/250V/125V 200mA-50A spori brzi

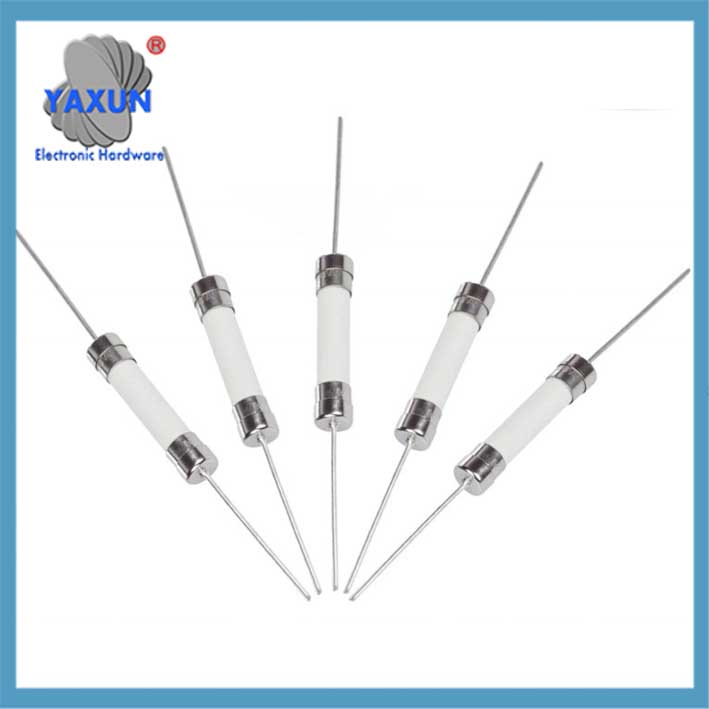

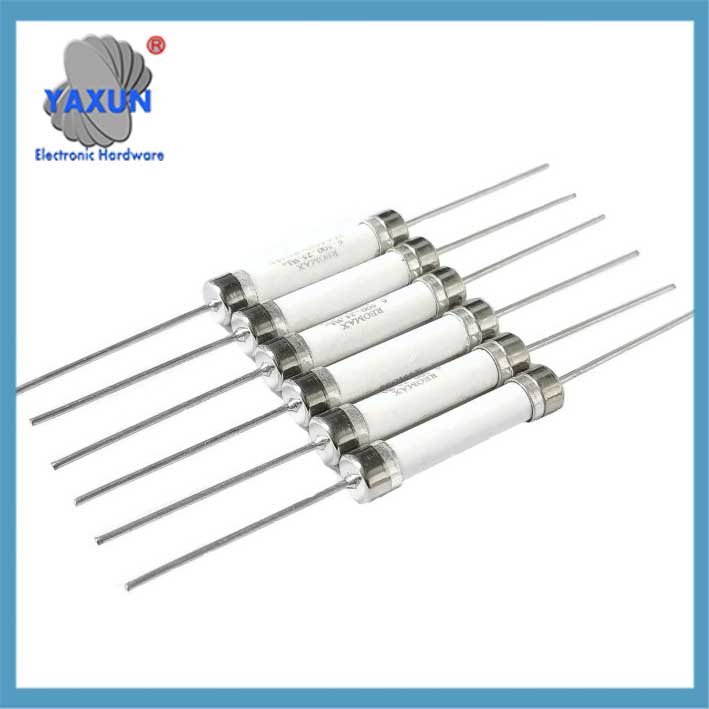

6×30, 6.35×32 visokonaponska keramička cijev osigurača 200mA-50A 500V, 600V, 750V, 1000V

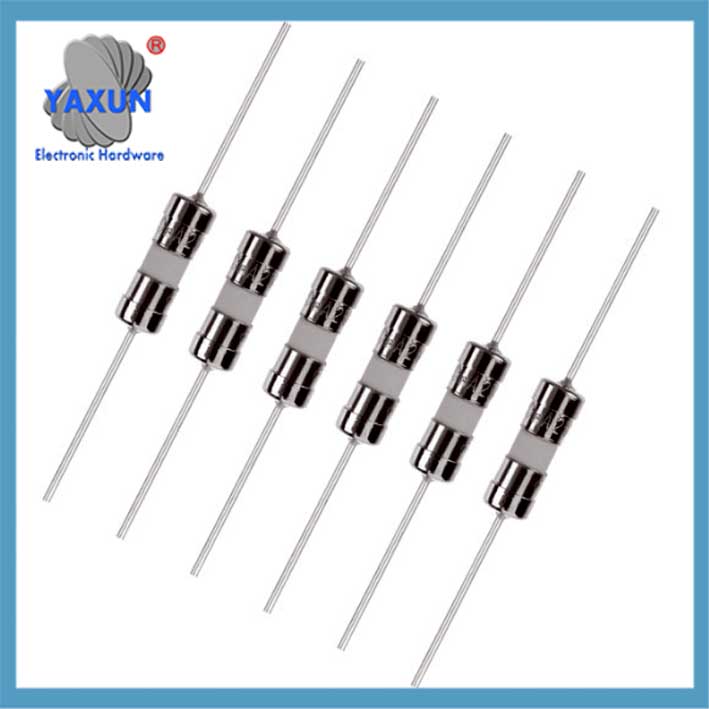

Keramički osigurač 3×10, 3.6×10, 4x11mm keramička cijev osigurača 200mA-15A jedno tijelo & sa olovnom žicom

‌III. Razmatranja pri odabiru
Nazivna struja: Obično 1.5-2 puta maksimalne radne struje opreme da bi bila kompatibilna sa prenaponom.
‌Princip zamjene‌:
Brzi prekid može se zamijeniti sporim prekidom kako bi se poboljšala zaštita od smetnji (osim za osjetljiva kola);
‌Nikada ne zamjenjujte spori prekid sa brzim prekidom, inače će izazvati osigurač za pokretanje (kao što je kada se motor pokrene).
‌Označavanje razlike‌:
Fast-break se obično označava slovom ‌F‌ (Brzo djelovanje), a spori prekid je označen sa ‌T‌ (Vremensko kašnjenje).

‌IV. Tehnički princip
‌Mehanizam za odlaganje sporog prekida‌: Apsorbirajte energiju kroz posebne strukture (kao što su taline legura), privremeno izdržati impulsne struje (kao što su struje punjenja kondenzatora), i osigurač samo kada je stalno preopterećen.
Mehanizam za brzi prekid: Osigurač ima finu strukturu i osjetljiv je na promjene struje, prekida se odmah kada dođe do prekomjerne struje.

⚠️ ‌Ispravljanje nesporazuma‌: Sporo-break ne znači “spor odgovor”, ali može razlikovati struju kvara i impulsnu struju kako bi se izbjegla lažna zaštita.
