Razlike između brzog djelovanja i sporog djelovnih osigurača

Osnovne razlike između brzodjelujućih i sporih osigurača leže u njihovoj brzini odziva i scenarijima primjene: brzo djelujući osigurači trenutno pregorevaju kako bi zaštitili osjetljive komponente, dok sporo djelujući osigurači odgađaju puhanje kako bi izdržali udarne struje.

Analiza glavnih razlika

Karakteristike puhanja i brzina odziva.

Osigurači brzog djelovanja:

Imaju izuzetno brzo vreme odziva, duva unutar milisekundi (obično 0.1ms-5s) kada dođe do prekomjerne struje. Pogodni su za zaštitu preciznih elektronskih komponenti kao što su IC čipovi i poluvodički uređaji. (UL standard).

Oni prate Joule efekt zagrijavanja (Q = I²Rt), imaju jednostavan dizajn osigurača, i koristite metalnu žicu uskog presjeka za brzo provođenje topline.

Oni su osjetljivi na trenutne struje i ne mogu izdržati udarne struje tokom uključivanja/isključivanja ili pokretanja motora.

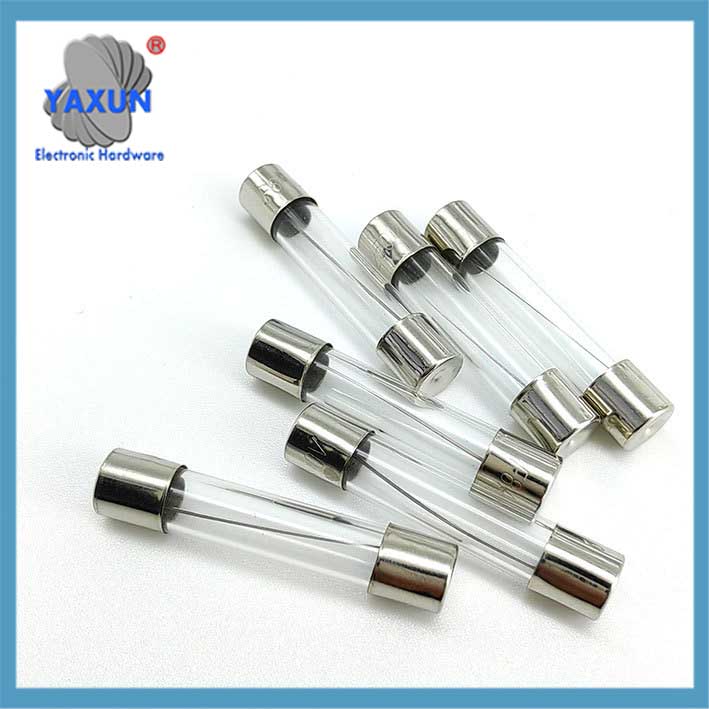

Razlike između brzog djelovanja i sporog djelovnih osigurača

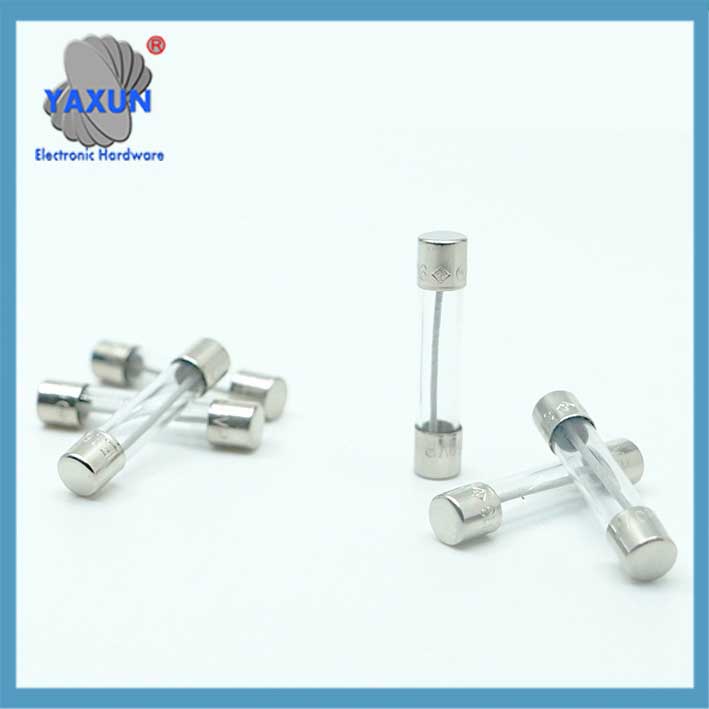

Izbor i primjena brzopuhajućih i sporih osigurača

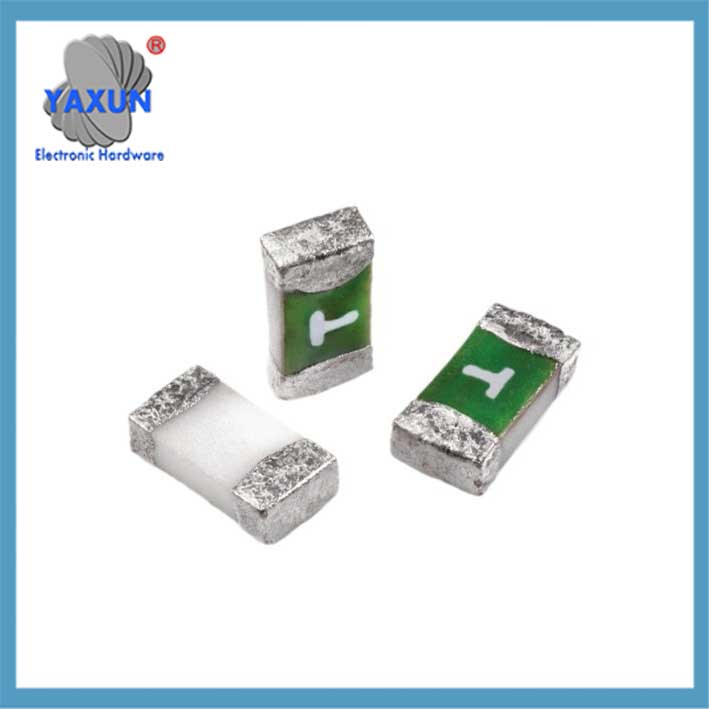

Primjena brzodjelujućih i sporodjelujućih čip osigurača

Osigurači sporog djelovanja:

Izdrže kratkotrajne prenapone (npr., 7 puta nazivne struje za 0.5-3 sekundi tokom pokretanja motora). ‌‌
Ima funkciju vremenske odgode, uzimanje 5 to 10 sekundi za spajanje 2 puta nazivne struje, i može izdržati kratkotrajne prenapone visoke struje (kao što su struje pokretanja motora do 7 puta nazivne struje).
Ima visoku toplotnu vrijednost topljenja, postizanje odloženog otvaranja osigurača kroz apsorpciju topline u kvarcnom pijesku ili spiralnom dizajnu.

Brze aplikacije:
Krugovi otpornog opterećenja (električni uređaji za grijanje, LED rasvjeta);
Zaštita osjetljivih poluvodičkih uređaja (kao što su MOSFET i litijumske baterije za zaštitu od kratkog spoja);
Otporna opterećenja (električni čajnici, Špokovi za rižu);
Zaštita osjetljivih kola kao što su litijumske baterije i ploče;
Aplikacije koje zahtijevaju brzi prekid struja kratkog spoja.

Aplikacije sa sporom puhanjem:
Induktivna/kapacitivna opterećenja (motori, prekidački izvori napajanja);
Aplikacije koje zahtijevaju zaštitu od prenapona (kao što je zaštita od magnetnih prenapona za transformatore preko 100kVA);
Induktivna/kapacitivna kola kao što su motori, napajanja, i invertera;
Oprema podliježe udarnoj struji pri pokretanju (kao što su prekidačka napajanja i transformatori);
Okolišne sredine koje zahtijevaju toleranciju impulsne struje.

Razlike u funkcijama zaštite Osigurači sa brzim udarom: Pruža samo zaštitu od kratkog spoja i ne može razlikovati preopterećenje i prolazne impulse. ‌‌
Osigurači sporog rada: Pruža zaštitu od preopterećenja i kratkog spoja, koristeći I²t vrijednost (integral kvadrata struje i vremena) za određivanje energije. ‌‌

Ključni parametri i ključne tačke odabira
‌I-T krive razlike‌
Osigurači sa brzim udarom imaju strmiju krivinu, sa vremenom topljenja ≤0,1s pri 2x nazivnoj struji; spori osigurači imaju ravniju krivulju, sa vremenom izdržavanja od ≥10s pri 2x nazivnoj struji.
‌Rizik razmjene‌
Zamjena osigurača sa sporim pregorijevanjem osiguračem koji brzo pregori može uzrokovati da se uređaj ne pokrene; zamjena osigurača koji brzo pregoreva osiguračem sa sporim može povećati rizik od oštećenja osjetljivih komponenti.
‌Cijena i struktura‌
Osigurači sa sporim radom su skuplji zbog svojih posebnih legura ili složene strukture.

‌Razmatranja pri izboru‌
‌Prioritet izračunavanja parametara‌:
Provjerite je li I²t vrijednost maksimalnog prenapona kruga manja od otporne vrijednosti osigurača (na primjer, napajanje mora proći test prenapona od 15A/150ms). ‌‌
Kapacitet prekida mora biti veći od maksimalne struje kratkog spoja sistema (npr., za kratki spoj od 35kA, izaberite prekidni kapacitet od 50kA). ‌‌

Uobičajene zablude:
Visoke temperature mogu uzrokovati pad nazivne struje osigurača sa sporim radom 30%. ‌‌
Zloupotreba brzog osigurača u UPS-u može uzrokovati lažno okidanje (jedan slučaj je rezultirao gubicima od 1.8 miliona juana). ‌‌
Eksperimenti pokazuju da kada litijumska baterija dođe do kratkog spoja, vjerovatnoća toplotnog odlaska uzrokovanog sporoizajućim osiguračem je osam puta veća od one kod brzog osigurača.
U testiranju invertera, Zloupotreba osigurača sa sporim radom može povećati stopu oštećenja modula od 1% to 37%.
