NTC temperaturni senzori za upravljanje baterijom

In Battery Management Systems (BMS), NTC (Negativni temperaturni koeficijent) temperature sensors serve as core components for achieving precise temperature monitoring and thermal management. Characterized by their high sensitivity, niske cijene, and compact size, they constitute a critical line of defense for safeguarding battery safety, performance, and longevity.

Nova energija CCS baterija za pohranu energije NTC senzor temperature

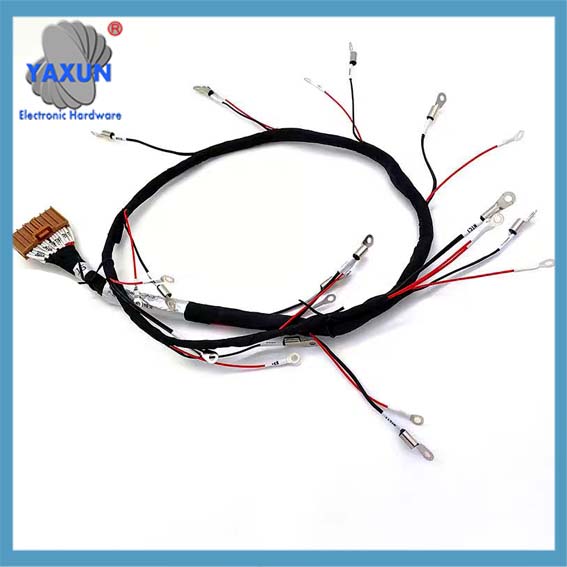

Battery Voltage & Temperature Sensing Harness Terminals — Temperature Sensor

NTC i PT100 temperaturni senzori — Terminali kabelskog svežnja za senzor temperature baterije

The diagram below illustrates the pivotal role and operational workflow of NTC sensors within a BMS:
flowchart TD
subgraph A [Temperature Monitoring Layer]
A1[NTC Sensor Deployment<br>(Cells/Modules/Busbars)]
end

subgraph B [BMS Control Layer]
B1[BMS glavni kontroler]
end

podgraf C [Sloj za izvršavanje termalnog upravljanja]
C1[Sistemi za hlađenje tekućinom/zračnim hlađenjem]
C2[Kontrola punjenja/pražnjenja]
C3[Visokonaponski releji]
end

A1 — “Podaci o temperaturi u realnom vremenu” –> B1

B1 — “Kontrolne komande” –> C1
B1 — “Kontrolne komande” –> C2
B1 — “Kontrolne komande” –> C3

C1 — “Izvršite hlađenje/grijanje” –> A1

🎯 Osnovna funkcija: Logika interoperabilnosti sa BMS-om
NTC senzori su odgovorni za prikupljanje podataka o temperaturi, dok BMS koristi ove podatke za donošenje inteligentnih odluka, čime se uspostavlja kontrolni sistem zatvorene petlje:

Održavanje optimalnih radnih uslova (25–35°C): BMS daje instrukcije sistemu hlađenja/grejanja da radi pri maloj snazi, osiguravajući da baterija funkcionira unutar optimalnog temperaturnog raspona kako bi se zaštitila efikasnost punjenja/pražnjenja i životni vijek.

Umjerena regulacija temperature (35–45°C): Kako temperature rastu, BMS proaktivno povećava snagu odvođenja topline i smanjuje brzinu punjenja kako bi spriječio povišene temperature da ubrzaju degradaciju baterije.

Zaštita od visokih temperatura (45–65°C i više): Ako temperatura pređe sigurnosni prag (npr., 60°C), BMS aktivira alarm i ograničava snagu pražnjenja; ako pređe kritičnu granicu (npr., 65°C), odmah prekida visokonaponsko kolo kako bi spriječio termički bijeg.

Niskotemperaturno predgrijavanje (≤10°C): BMS aktivira sistem grijanja; normalne operacije punjenja i pražnjenja se nastavljaju tek nakon što se temperatura baterije vrati u siguran raspon (npr., iznad 15°C), čime se sprječava litijumsko prevlačenje uzrokovano punjenjem na niskim temperaturama, što može oštetiti ćelije baterije.

📍 **Ključne lokacije implementacije i kriteriji odabira**
NTC senzori su strateški raspoređeni na više kritičnih lokacija unutar baterije kako bi se omogućilo sveobuhvatno praćenje temperature.

PT1000 and PT100 Temperature Sensor Probes for Lithium Batteries

💡 **Strategije optimizacije i nove tehnologije**
Kako se tehnologija razvija, primjena NTC senzora unutar sistema za upravljanje baterijama (BMS) prolazi kroz kontinuiranu optimizaciju:

**Optimizacija položaja senzora:** Studije su pokazale da korištenjem CFD simulacija i algoritamske optimizacije za fino podešavanje broja i položaja senzora, moguće je smanjiti broj senzora – na primjer, od 40 do 20—bez ugrožavanja sigurnosti. Ovaj pristup efikasno smanjuje troškove i pojednostavljuje raspored kablova. Nadalje, takav optimizirani položaj može smanjiti vrijeme brzog punjenja 15% i skoro povećati dostupnu energiju baterije 20% u okruženjima sa niskim temperaturama, čime se konačno potvrđuje superiornost a “mršav, ali precizan” strategija raspoređivanja.

**Integrirani dizajn:** NTC senzori se sve više direktno ugrađuju u sistem povezivanja ćelija (CCS) integrisane sabirnice, gdje su integrirani uz vodove za mjerenje napona i struje. Ovaj dizajn ne samo da poboljšava ukupnu gustinu integracije paketa baterija i štedi prostor, već i omogućava preciznije praćenje izvora topline.

**Visoka pouzdanost i minijaturizacija:** Da bi se ispunili zahtjevi automobilske klase, proizvođači su predstavili visokopouzdane NTC senzore—kao što je Muratina NCU serija—koji imaju otisak približno 80% manji od prethodnih modela, što ih čini idealnim za integrirane ploče visoke gustoće. Istovremeno, senzori koje pružaju proizvođači kao što je TE Connectivity koriste fluoroplastičnu ambalažu otpornu na ulje i visoke temperature, omogućavajući im da izdrže teška radna okruženja koja se nalaze u električnim motorima i baterijama.

**Razmatranja o funkcionalnoj sigurnosti:** U vrhunskim BMS dizajnima, koriste se redundantne i nezavisne metode mjerenja. Na primjer, upoređivanjem očitavanja temperature dobijenih iz NTC kola djelitelja napona sa onima iz nezavisnog puta (kao što je otpornik za odzračivanje), tačnost podataka o temperaturi može se unakrsno provjeriti, čime se zadovoljavaju zahtjevi za ASIL-D—najviši nivo funkcionalnog sigurnosnog integriteta.

Ukratko, NTC senzori temperature služe kao “nervnih završetaka” kroz koje BMS detektuje bateriju “tjelesnu temperaturu.” Njihovi precizni mjerni podaci i kontinuirano optimizirane strategije primjene su ključne za postizanje efikasnog upravljanja toplinom, produžava životni vijek baterije, i sprečavanje toplotnog bekstva.

Ako ste zainteresirani za specifične metode montaže za NTC senzore na određene tipove ćelija (npr., cilindrični, prizmatični, ili ćelije vrećice), ili ako želite da se udubite u detalje povezanih dizajna kola, slobodno mi javite.
