5×20 mm Brzo (Sporo) Cijevni osigurači sa vodovima

The 520 osigurač je cilindrična staklena ili keramička cijev osigurača prečnika 5mm i dužine 20mm. Nazivni napon je obično 250V, a struja se kreće od 0.1A do 30A.

Postoje dvije glavne vrste 5*20 osigurači: tip brzog udarca (F tip) i tip sporog udarca (T tip). Fast-blow tip je pogodan za opću elektronsku opremu, dok je spori tip pogodan za opremu sa velikom startnom strujom kao što su motori. Trenutne specifikacije su vrlo široke, u rasponu od najmanjih 0,1A do najvećih 30A.

F5AL Fast-Blow Fuse 5A 250V Stakleni osigurači 0.2 x 0.79 inch, 5 x 20 mm (5amp)

2250V 5mm x 20mm brzodjelujući osigurač uloška od staklene cijevi

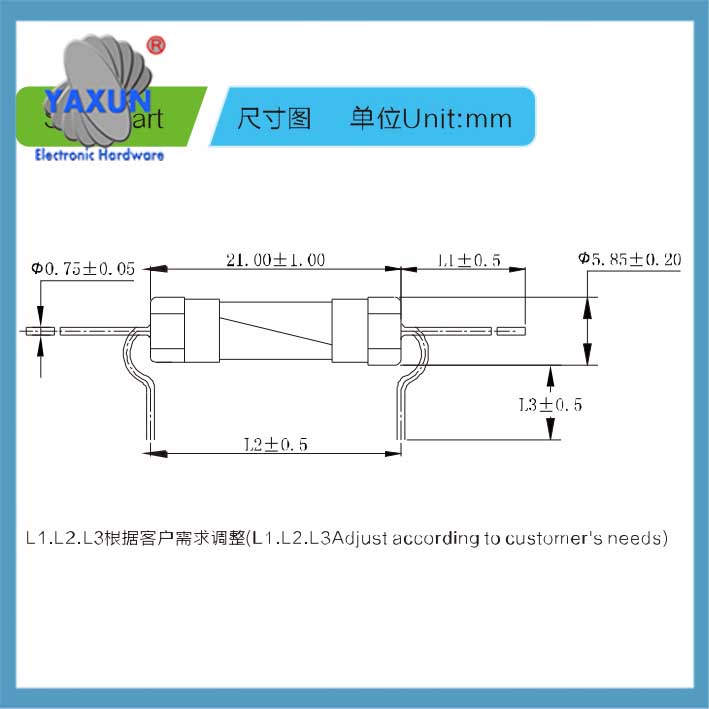

5 * 20mm Aksijalna staklena cijev osigurača sa slikom veličine olovne žice

Što se tiče scenarija primjene, ovaj tip osigurača se široko koristi u kućanskim aparatima, industrijska oprema, automobilska elektronika i druge oblasti. Parametri na koje treba obratiti pažnju prilikom kupovine uključuju nazivnu struju, nazivni napon, karakteristike spajanja (brzo ili sporo), i standardi sertifikacije (kao što je UL, CSA, VDE, itd.).

Postoje i različite vrste 5*20 držači osigurača, kao što je direktni plug-in tip, vodootporni tip sa provodnicima, i tip montaže na PCB. Vodootporni držači osigurača prikladni su za oštra okruženja kao što je vanjska rasvjeta. Trenutni kapacitet držača osigurača je obično 6-10A, i može doseći do 30A.

5*20 osigurač je standardne veličine (5mm prečnika, 20mm dužine) zaštitna komponenta cilindričnog kola, uglavnom se koristi za zaštitu od prekomjerne struje. Sljedeće su njegove osnovne karakteristike i informacije o primjeni:

I. Osnovne specifikacije i tipovi
‌Standardna veličina‌
Jedinstveni cilindrični dizajn prečnika 5mm×dužine 20mm, stakleno ili keramičko pakovanje, i elektrode sa metalnim poklopcem na oba kraja. ‌
‌Staklena cijev‌: transparentan i vidljiv, lako uočiti status osigurača (uobičajeno u niskonaponskim kućanskim aparatima).
‌Keramička cijev‌: jaka otpornost na visoke temperature, pogodan za industrijska okruženja. ‌

‌Strujni i naponski opseg‌
Nazivni napon: mainstream je 250V, a neki modeli podržavaju 125V. ‌
Trenutni raspon: Pokrivanje ‌0.1A~30A‌, uobičajeni segmenti uključuju:
‌Mala struja‌ (≤1A): 0.1A, 0.2A, 0.25A, 0.5A, 1A (precizni instrumenti, LED rasvjeta);
‌Srednje i visoke struje‌ (>1A): 2A, 3A, 5A, 10A, 15A, 20A, 30A (oprema za napajanje, motor);

‌Fusing karakteristike‌ ‌Fast-break tip (F tip): Brzi odgovor, pogodan za osjetljivu elektronsku opremu (označen kao F1A, F5A). ‌
‌Slow-break tip (T tip): Otporan na trenutni strujni udar, pogodan za motore i transformatore (označen kao T2A, T10A). ‌

5 * 20mm Aksijalna staklena cijev osigurača Fast Blow 250V sa olovnom žicom 0.5A/1A/2A/3A/3.15A/4A/5A/6.3A/8A/10A/12A/15A

5 * 20mm Aksijalni stakleni osigurač Quick Fast Break 250V sa olovnom žicom 0.5A-25A

520S-250mA .25A 250V Slow Blow 5 x 20 Cartridge Fuse

II. Ključni parametri i certifikati

Električne performanse ‌Prekidni kapacitet‌: 35A@250V (model niske struje) do 200A@250V (model visoke struje), osiguravanje sigurnog isključivanja u slučaju kratkog spoja. ‌
‌Prilagodljivost na temperaturu‌: Radna temperatura ‌-55℃~125℃‌, prošao test toplog i hladnog šoka (-40℃~90℃ ciklus). ‌

‌Sertifikat o sigurnosti‌
Glavni proizvodi su prošli ‌UL, CSA, CCC, VDE, RoHS‌ certifikat i ispunjava međunarodne sigurnosne standarde. ‌

🛠️ III. Scenariji aplikacija i pribor ‌Tipične aplikacije‌
‌Kućni aparati‌: strujni adapter, ploča za mali uređaj (obično korišteni 1A~5A). ‌
‌Industrijska oprema‌: servo pogon, energetski modul (obično korišteni 10A~30A). ‌
‌Oprema za vanjsku upotrebu‌: vodootporni držač osigurača (IP67 klasa) za uličnu rasvjetu i opremu montiranu na vozila. ‌

‌Odgovarajući držač osigurača‌
‌PCB tip instalacije‌: dizajn ravne/savijene noge (kao što je PTF-77), podržava struju od 10A~20A. ‌
‌Vodootporni tip elektrode‌: sa PVC plaštom i niklovanim mesinganim terminalima (kao što je H3-520E), pogodan za oštra okruženja. ‌

💡 IV. Preporuke za kupovinu ‌Trenutno podudaranje‌
Odaberite prema 1.5 puta maksimalne radne struje kola (na primjer: maksimalna struja kola je 2A → odaberite osigurač od 3A). ‌
‌Tip motora‌: Preferirajte tip sa sporom pauzom (T) kako biste izbjegli lažni osigurač pri pokretanju. ‌Digitalno kolo‌: Odaberite tip brzog prekida (F) za poboljšanje odziva na prekomjernu struju. ‌
‌Certifikacija i pouzdanost‌
Potvrdite da proizvod ima oznaku ‌UL/CCC‌ kako biste izbjegli necertificirane brendove (visoki sigurnosni rizici). ‌

‌Kupovina kanala‌
Kupovina na veliko: Yaxun Electronics’ 1688 platforma ($0.02/komad, 100 komada minimum) ‌
Maloprodajna zamjena: Yaxun Electronics’ JD/Tmall (o $0.5 za 10 komada). ‌

💎 Sažetak
5*20 osigurač je osnovna zaštitna komponenta elektronskih kola. Odabir se mora temeljiti na trenutnoj potražnji, karakteristike spajanja i uslovi okoline. Dajte prednost proizvodima brenda sa potpunim sertifikatima (kao što su Litte i Huade), i spojite ih s odgovarajućim držačima osigurača kako biste osigurali stabilnu instalaciju. ‌ Za industrijske ili vanjske scene, Obavezno odaberite vodootporne i visoke temperature otporne modele kako biste osigurali dugoročnu pouzdanost.
