Prekidač za zaštitu od pregrijavanja mikro motora & Zaštita od preopterećenja

Poređenje razlika između prekidača za zaštitu od pregrijavanja mikro motora & zaštita od preopterećenja. Što se tiče termičkih zaštitnika mikro motora, raspon cijena je između $0.1 yuan i $0.4 yuan. Modeli uključuju 5ap, TB02-BB8D, 17am, KSD9700, ST01, S06, itd., koji se uglavnom koriste za motore brisača krova sjedala i imaju zaptivne i vodootporne karakteristike. Parametri modela 17AM: normalno zatvoren, radna temperatura 120 stepeni, maksimalna struja 10A~35A. Funkcija automatskog resetovanja, pogodan za vojsku, medicinske i druge oblasti. Ovdje trebamo naglasiti temperaturni raspon i trenutne parametre, kao i karakteristike automatskog resetovanja.

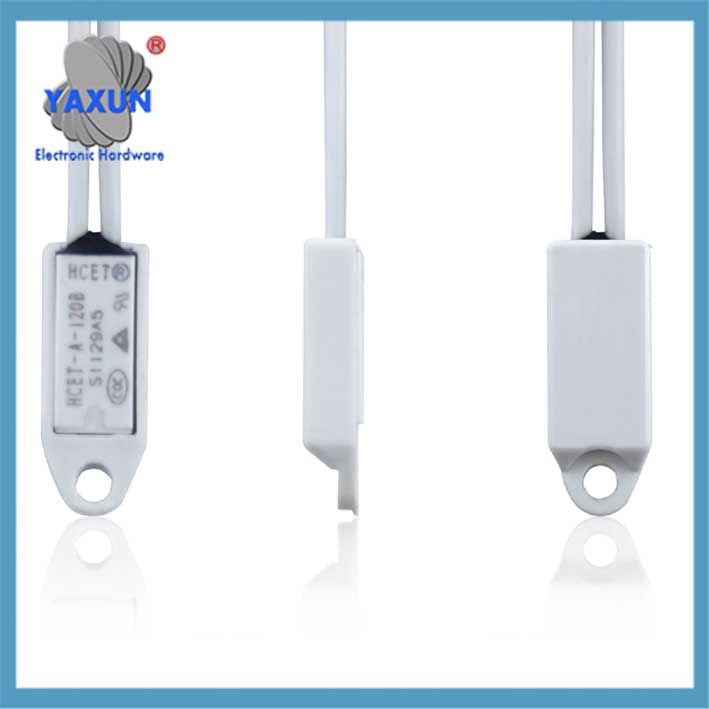

Motor TB05, BB8DTB02, ST-22 35℃- 160℃ mini termo zaštitnik

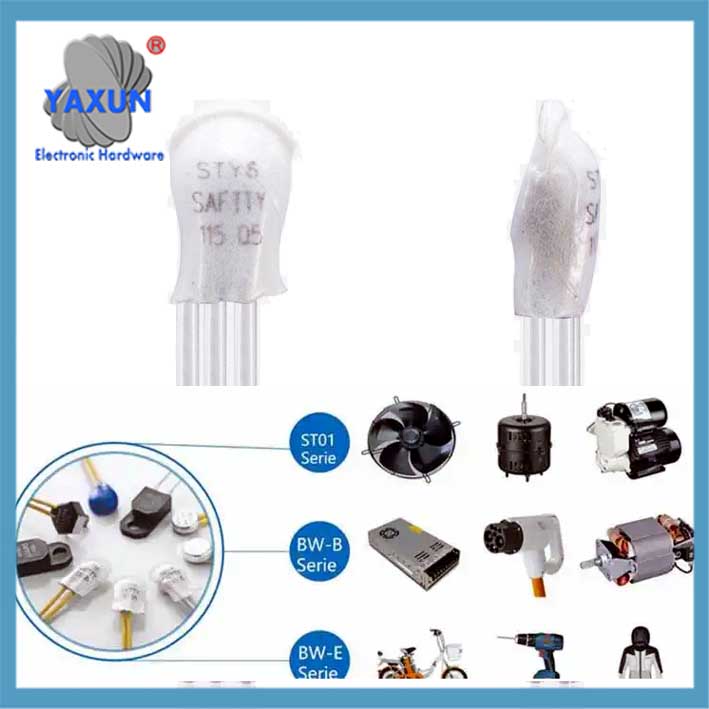

Prekidač za kontrolu temperature mikro termalne zaštite S01, S06, ST-22

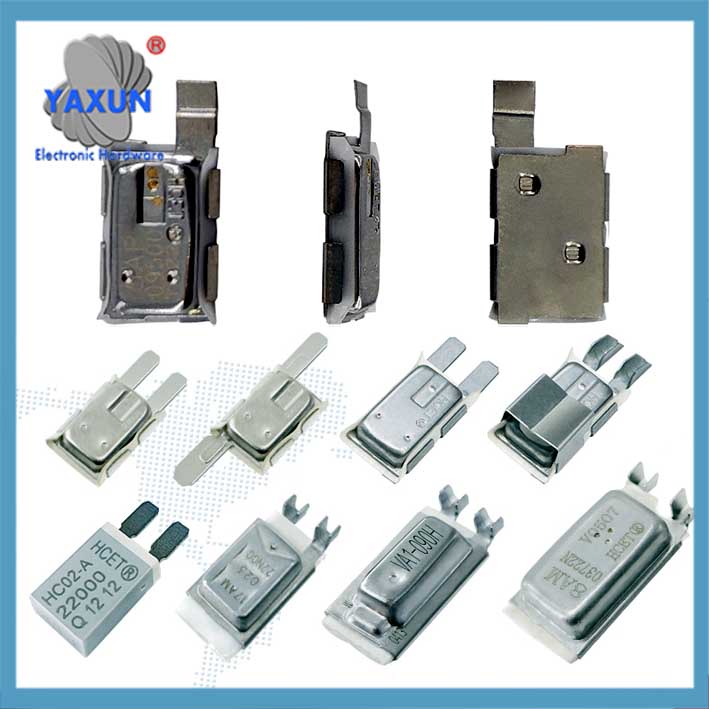

2MP, 6AP, 17AM+PTC, 5AP, 8AM, Prekidač za zaštitu motora od pregrijavanja KSD9700

Što se tiče zaštite motora od preopterećenja, štitnici motora motora (M-B) koristiti mikroprocesorsku tehnologiju. Ima višestruke zaštite kao što je prekostrujna, kvar faze, i štand, a vrijeme putovanja je podesivo (0.2-30 sekundi), i podržava ručno ili električno resetiranje. Metoda podešavanja parametara je dopunjena, kao što je postavljanje prekostrujne zaštite na 1.5-2 puta nazivne struje i preopterećenja do 1.1-1.3 puta. Ove postavke su vrlo važne za praktične primjene.

Zaštita od zastoja motora od preopterećenja stupa na snagu nakon završetka pokretanja. Kada struja premaši postavljenu vrijednost, odmah će delovati. Zaštita od brzog prekida je za kvarove od kratkog spoja, i podijeljen je u dvije države: pokretanje i rad. Zaštita od inverznog vremena od pregrijavanja temelji se na modelu akumulacije topline, kombinovanje termičkih efekata struja pozitivne i negativne sekvence. Ove zaštitne mehanizme treba detaljno objasniti kako bi se osiguralo da korisnici razumiju kako se nositi s različitim greškama.

Što se tiče instalacije i kompatibilnosti, ističe se da se zaštitnik može ugraditi na prednji kraj pretvarača, ali treba obratiti pažnju na usklađivanje nazivne struje i zahtjeve uzemljenja (prečnik žice ≥3,5 mm², otpor <10Oh). Razlika između termičkih releja i temperaturnih releja je u tome što se prvi zasnivaju na termičkom efektu struje, a potonji je instaliran unutar motora za mjerenje temperature. Ovdje je potrebno razlikovati kako bi se izbjegla zabuna.

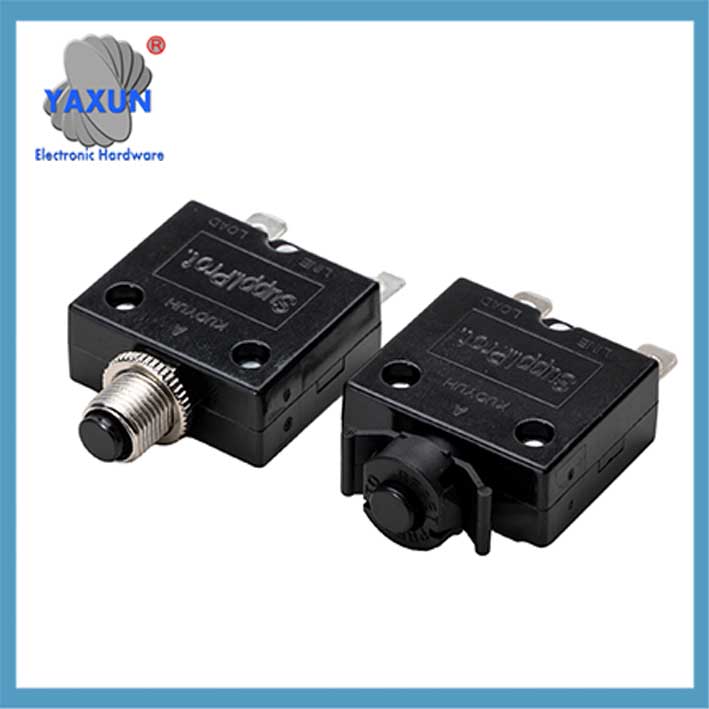

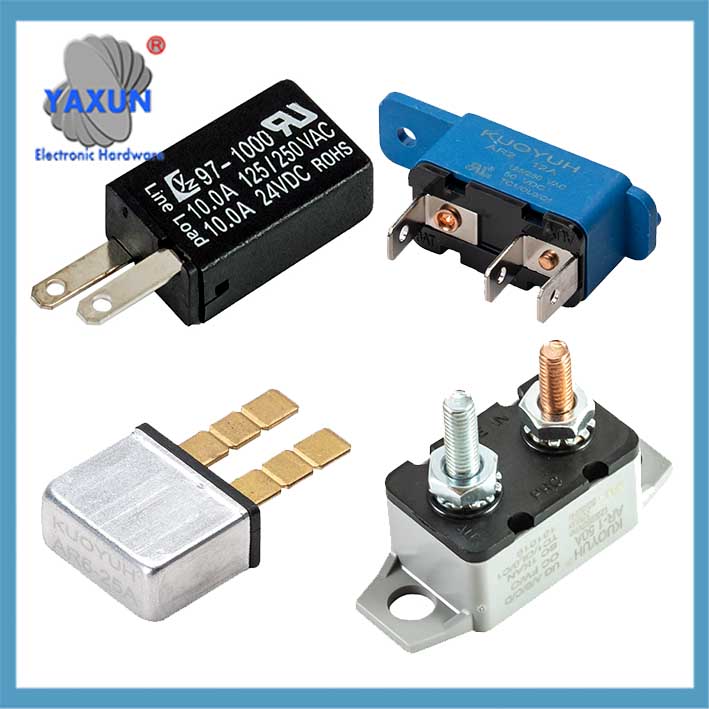

Automobilski motorni prekidači AR, AR2, 24, 97, 18, 17 Serije

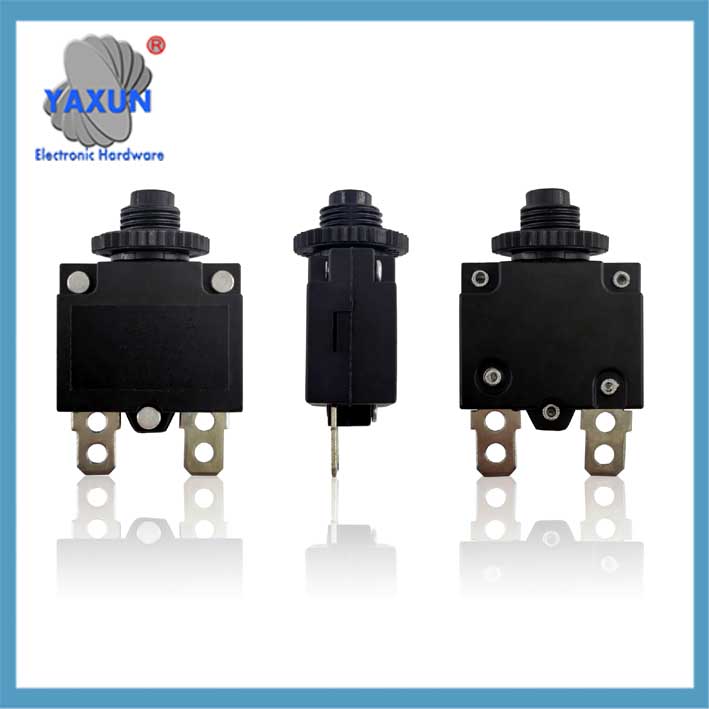

98 Series Manual, Zaštita od preopterećenja motora za automatsko resetovanje

KUOYUH 88 Zaštita od preopterećenja motora serije

I. Prekidač za zaštitu od pregrijavanja (temperaturni zaštitnik)
‌Princip rada i karakteristike‌
Korištenje bimetalnih senzorskih elemenata za temperaturu, kada temperatura dostigne postavljeni prag, kontakti se automatski otvaraju/zatvaraju i prekidaju strujni krug; kada temperatura padne, automatski se resetuje i nastavlja sa radom.
‌Tipični modeli‌: kao što je 17 ujutro, 17AM+PTCT, TB02-BB8D serija, radna temperatura 40℃~160℃, maksimalna struja 10A~60A, nazivni napon 250V, normalno zatvoren dizajn, sa vodootpornom funkcijom brtvljenja.
‌Jačina i instalacija‌: Minijaturizirani dizajn (kao što je ravna instalacija), pogodan za scene sa ograničenim prostorom, direktno ugrađen u namotaj motora ili na površinu grijaće komponente.

‌Osnovni scenariji aplikacija‌
Automobilski mikro motori: Krovni motori, Motori brisača, motori za podešavanje sedišta, itd.
Kućanski aparati: uređaje male snage kao što su ventilatori za hlađenje, motori vodene pumpe, i električni alati koji trebaju spriječiti pregrijavanje.
U sistemu paljenja, može ugasiti motor kako bi spriječio oštećenja od pregrijavanja.

II. Zaštita od preopterećenja (KUOYUH štitnik motora)
‌Višefunkcionalni zaštitni mehanizam‌
‌Zaštita od preopterećenja‌: Nadgledajte struju i isključenje kada premaši nazivnu vrijednost (obično postavljeno na 1.1-1.3 puta).
‌Zaštita od kratkog spoja‌: Trenutačno prekinuti strujni krug kada struja nenormalno poraste (vrijeme akcije <0.1 drugo).
‌Zaštita od uboda‌: Ako struja i dalje bude ≥200% od nazivne vrijednosti nakon pokretanja, odmah će delovati.
‌Zaštita od gubitka/debalansa faze‌: Kada dođe do gubitka faze ili trofazne neravnoteže, reagovaće iznutra 3 sekundi.
Nadzire struju koja teče kroz strujni krug motora i otvara krug kada struja premaši unaprijed određenu granicu.
Mehanizam:
Može biti termički (pomoću bimetalne trake) ili elektronski, i isključuje se nakon određenog vremenskog kašnjenja kako bi se omogućilo pokretanje prenapona.
Slučajevi upotrebe:
Štiti motore od oštećenja uslijed dugotrajnih prekomjernih struja, kao što su oni uzrokovani zaglavljenim impelerom ili opterećenjem visokog momenta.
Primjer:
Zaštita kompresora hladnjaka od preopterećenja će isključiti kompresor ako se pregrije ili ako se ne pokrene.

‌Funkcije nadogradnje tehnologije‌
Integrisani mikroprocesor, podržava visoko precizno praćenje struje u realnom vremenu, napon, temperaturu, i prikazuje uzrok kvara kroz LED.
Ima obje komunikacijske funkcije (kao što je RS485 interfejs) i podržava daljinsko resetiranje i prijenos podataka.
Kompatibilan sa instalacijom šine od 35 mm, mogu direktno zamijeniti tradicionalne termalne releje.

III. Odabir i mjesta ugradnje
‌Princip podešavanja parametara‌
Struja zaštite od prekomjerne struje: postavljeno na 1.5-2 puta nazivne struje motora.
Temperaturna zaštita: Nazivna struja je 0.8 puta nominalne vrijednosti motora.
Zaštita od zastoja: Prag je postavljen na 200% nazivne struje, a akcija je nulto kašnjenje.

‌Razmatranja o kompatibilnosti‌
Prilikom ugradnje prednjeg kraja invertera, izlazna snaga pretvarača mora biti usklađena, a nazivna struja je podešena na maksimum kako bi se izbjeglo lažno okidanje.
Zahtjevi za uzemljenje: Zaštitnik i motor moraju biti pouzdano uzemljeni (prečnik žice ≥ 3,5 mm² bakrene žice, otpor uzemljenja <10Oh).

IV. Poređenje tipičnih proizvoda

Savjet: Za mikro motore, integrisani temperaturni prekidači (kao što je 17 ujutro) poželjni su za kompaktnu zaštitu; u industrijskim scenarijima, inteligentni zaštitnici (kao što je ARD2) potrebni su za rješavanje složenih kvarova.
