Kako pravilno instalirati termičku zaštitu motora?

Kako biste osigurali da je termička zaštita motora pravilno instalirana i da radi pouzdano, slijede ključni koraci instalacije i mjere opreza na osnovu tipa motora i scenarija primjene:

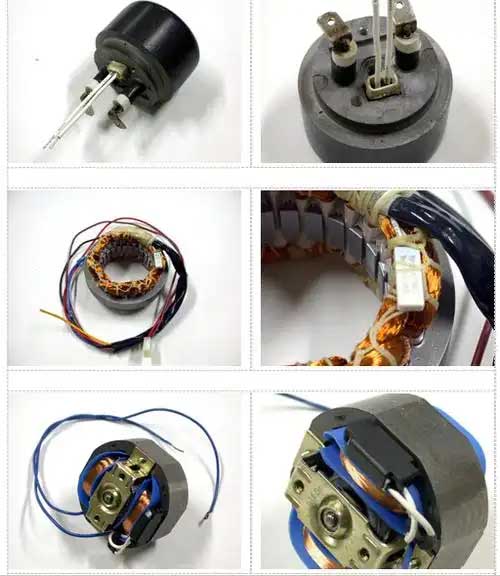

Kako instalirati termičku zaštitu na zavojnicu motora

🔧 ‌I. Osnovni koraci instalacije‌
Pronađite Zaštitnika:
Odredite najbolji položaj za termičku zaštitu na osnovu dizajna motora i radnog okruženja. Trebao bi biti postavljen tako da precizno prati stvaranje topline.

Ožičenje:
Pažljivo pratite dijagrame ožičenja proizvođača kako biste osigurali ispravne i sigurne veze. Neispravno ožičenje može dovesti do kvarova ili lažnih očitavanja.
Postavke zaštite:
Podesite temperaturnu granicu na zaštitniku prema dizajnu motora i radnom okruženju. Ovo osigurava da zaštitnik isključuje motor prije nego što se pregrije.

Sigurna instalacija:
Uvjerite se da je štitnik sigurno montiran i da nijedna žica nije izložena ili oštećena.

Testiranje:
Nakon instalacije, testirajte termalni zaštitnik kako biste provjerili radi li se na ispravnoj temperaturi.
Važna razmatranja:
Sigurnost: Uvijek isključite napajanje prije rada na bilo kojoj električnoj opremi.
Zaštita od preopterećenja: Uvjerite se da je termička zaštita pravilno postavljena kako biste spriječili preopterećenje, što može oštetiti motor.
Konsultujte dokumentaciju: Pogledajte dokumentaciju proizvođača za posebne upute i dijagrame ožičenja.
Prateći ove korake, možete osigurati da je termalna zaštita vašeg motora pravilno instalirana i da učinkovito štiti motor od pregrijavanja.

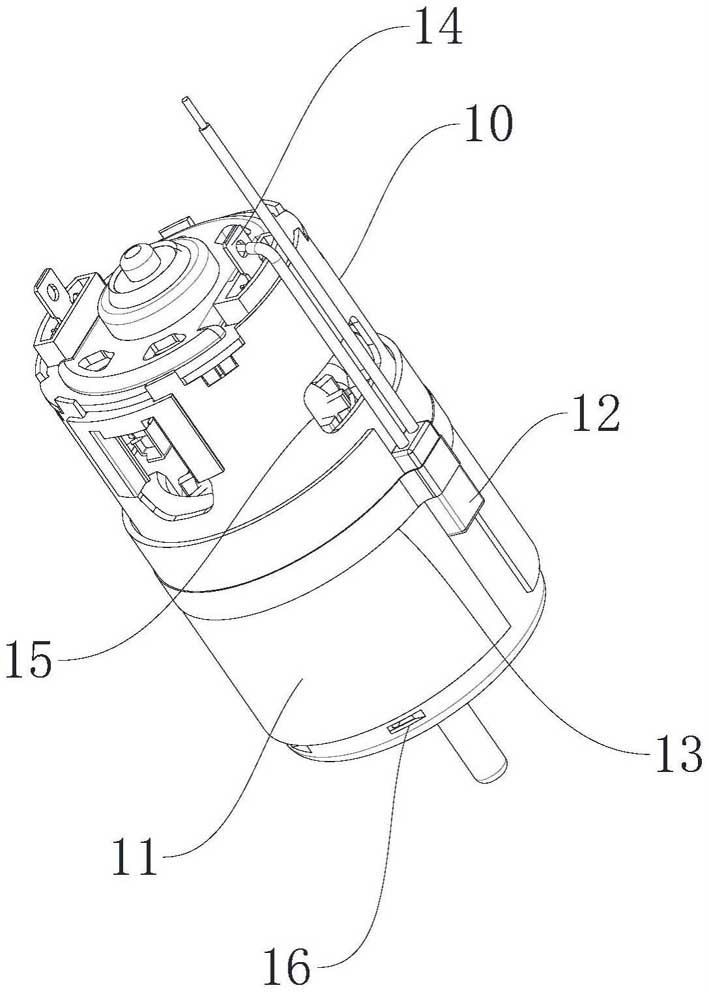

Način ugradnje ugrađene termičke zaštite motora

‌Operacija isključivanja‌
Prije instalacije, glavno napajanje mora biti prekinuto i napajanje se mora provjeriti kako bi se spriječile nesreće sa strujnim udarom.

‌Odredite položaj instalacije‌
‌Konvencionalni motor‌: Spojite serijski između izlaza kontaktora i ulaza motora (glavno kolo);
‌Star-delta motor za pokretanje‌: Poželjno instalirajte na vrhu glavnog kola kako biste osigurali potpuni nadzor struje.
‌
Specifikacija ožičenja
‌Strujni vod‌→Poveži se na ulaz za zaštitu (označeno “IN” ili “L”);
‌Linija motora‌→Priključi se na izlaz (označeno “OUT” ili “T1/T2”);
‌Obrada olovne žice‌: Tačka savijanja je ≥6 mm od korijena kako bi se izbjeglo oštećenje žice.
‌
Fiksna metoda
Podloške protiv otpuštanja potrebne su kada se pričvršćuju vijcima/zakovicama kako bi se spriječilo mehaničko puzanje koje uzrokuje loš kontakt.
‌Funkcionalni test‌
Nakon što se napajanje vrati, koristite multimetar za otkrivanje povezanosti ulaznih i izlaznih terminala kako biste simulirali pregrijavanje kako biste pokrenuli odgovor na isključenje.

⚠️ ‌II. Vodič za izbjegavanje ključnih zamki

🔌 ‌III. Mjere opreza za posebne scenarije
‌Automobilski motor‌
Onemogućite čiste mehaničke štitnike, i dati prioritet pametnim modulima sa integrisanom LIN sabirnicom (kao što je TI DRV5013) kako biste izbjegli smetnje u funkciji protiv priklještenja.
‌Motor s promjenjivom frekvencijom‌
Zaštitnik mora biti >50cm udaljen od pretvarača, a zaštićena žica je uzemljena kako bi se suzbile elektromagnetne smetnje.
Mikro motor (kao što je dron)‌
Ugrađeni PTC zaštitnici (kao što je Murata POSISTOR®) potrebno je direktno pričvrstiti na namotaje, i treba nanijeti termalnu mast kako bi se poboljšala efikasnost provođenja toplote.

Dodatak: Postavljanje trenutne specifikacije‌

Stabilan motor: Struja podešavanja = nazivna struja motora × (0.95~1.05)
Često pokretanje i zaustavljanje motora: Podešavanje struje = nazivna struja × 1.2 (treba da sarađuje sa vremenskim relejem)

✅ ‌Standard prihvatanja‌
Nakon ručnog aktiviranja zaštite, kontaktor bi se trebao aktivirati unutar 0.5 sekundi;
Nakon kontinuiranog rada za 72 sati, krajnji porast temperature je ≤40K;
Nakon testa vibracija (ISO 16750), zaštitna funkcija je normalna.

Primjer instalacijskog dijagrama:
plaintext Copy Code
[Snaga] → [Prekidač] → [Kontaktor] → [Termalni zaštitnik] → [Motor]
↑
[Upravljački krug] ← [Pomoćni kontakt zaštitnika]
Napomena: Strelica pokazuje na trenutni smjer

Praćenje ovog procesa može izbjeći 90% kvarova u instalaciji. Preporučuje se provjera oksidacije kontakata svaki mjesec nakon prve ugradnje.
