ধ্রুবক তাপমাত্রা গরম করার জন্য PTC থার্মিস্টর

পণ্য ওভারভিউ
ধ্রুবক তাপমাত্রা গরম করার জন্য PTC থার্মিস্টরগুলির ধ্রুবক তাপমাত্রা গরম করার বৈশিষ্ট্যগুলি উপাদান বৈশিষ্ট্য দ্বারা নির্ধারিত হয়. নীতি হল যে যখন শক্তি PTC থার্মিস্টারে প্রয়োগ করা হয়, স্ব-উষ্ণতা উপাদানটির তাপমাত্রা বৃদ্ধি করে, যার ফলে প্রতিরোধের মান পরিবর্তন অঞ্চলে প্রবেশ করে এবং কারেন্ট দ্রুত নেমে যায়. ফলে, PTC থার্মিস্টরের পৃষ্ঠের তাপমাত্রা স্থির থাকে. এই তাপমাত্রা শুধুমাত্র PTC থার্মিস্টরের কিউরি তাপমাত্রা এবং প্রয়োগকৃত ভোল্টেজের উপর নির্ভরশীল, এবং পরিবেষ্টিত তাপমাত্রা থেকে মূলত স্বাধীন.

PTC ধ্রুবক তাপমাত্রার হিটারগুলি হল গরম করার ডিভাইস যা PTC থার্মিস্টরগুলির ধ্রুবক তাপমাত্রা গরম করার বৈশিষ্ট্যগুলি ব্যবহার করার জন্য ডিজাইন করা হয়েছে. কম মধ্যে- এবং মাঝারি শক্তি গরম করার অ্যাপ্লিকেশন, PTC হিটারগুলি ঐতিহ্যগত গরম করার উপাদানগুলির তুলনায় সুবিধা প্রদান করে, যেমন ধ্রুবক তাপমাত্রা গরম করা, কোন খোলা শিখা, উচ্চ তাপ রূপান্তর দক্ষতা, পাওয়ার সাপ্লাই ভোল্টেজ থেকে ন্যূনতম প্রভাব, এবং একটি দীর্ঘ জীবনকাল. বৈদ্যুতিক গরম করার যন্ত্রপাতিগুলিতে তাদের ব্যবহার ক্রমবর্ধমানভাবে আর&ডি ইঞ্জিনিয়ার.

ধ্রুবক তাপমাত্রা গরম করার জন্য PTC থার্মিস্টর বিভিন্ন আকার এবং নির্দিষ্টকরণে তৈরি করা যেতে পারে. সাধারণ আকারে ডিস্ক অন্তর্ভুক্ত, আয়তক্ষেত্র, রেখাচিত্রমালা, রিং, এবং মৌচাকের ছিদ্র. উপরে উল্লিখিত PTC গরম করার উপাদানগুলিকে ধাতব উপাদানগুলির সাথে একত্রিত করে বিভিন্ন উচ্চ-শক্তি PTC হিটার তৈরি করতে পারে.

অ্যাপ্লিকেশন ডিজাইন
PTC থার্মিস্টরগুলির ধ্রুবক-তাপমাত্রা গরম করার নীতি ব্যবহার করা, এই ডিভাইসগুলি চুল সোজা করার মতো অ্যাপ্লিকেশনের জন্য ডিজাইন করা যেতে পারে, চুলের ক্লিপ, চুলের ক্লিপ, অনুমতি, অনুমতি, সিরামিক perms, চুলের চিমটি, কার্লিং লোহা, বৈদ্যুতিক চিরুনি, নেতিবাচক আয়ন চুল curlers, ম্যাসাজার, মশা নিরোধক, মশা নিরোধক, মশার কয়েল ডিসপেনসার, সুগন্ধি বিতরণকারী, সুগন্ধি বিতরণকারী, গরম গলানো আঠালো বন্দুক, উত্তপ্ত পা স্নান, লেমিনেটিং মেশিন, থার্মস কাপ, জল বয়লার, কফি মেশিন, কফি উষ্ণকারী, কফি হিটার, জল বিতরণকারী, গরম এবং ঠান্ডা জল বিতরণকারী, মিল্ক হিটার, ওয়াটার হিটার, ঝরনা হিটার, বৈদ্যুতিক মশা নিরোধক, হাত গরমকারী, ড্রায়ার, বৈদ্যুতিক গরম প্লেট, বৈদ্যুতিক আয়রন, বৈদ্যুতিক সোল্ডারিং আয়রন, বৈদ্যুতিক তাপ আঠালো, কার্লিং লোহা, ঝরনা, ফ্যান হিটার, শুকানোর ঘর, বৈদ্যুতিক হিটার, বৈদ্যুতিক হিটার, এয়ার কন্ডিশনার সিস্টেম, এয়ার কন্ডিশনার হিটিং সিস্টেম, স্পেস হিটার, এয়ার হিটিং সিস্টেম, গরম পানির কেটলি, জুতা ড্রায়ার, জুতা শুকানোর ডিভাইস, পা উষ্ণকারী, বৈদ্যুতিক গরম করার প্লেট, বর্ণালী বিশ্লেষক, স্পেকট্রাম থেরাপি, শারীরিক থেরাপি ডিভাইস, ইনফ্রারেড হিটিং, কাপড় ড্রায়ার, মোটরসাইকেল কার্বুরেটর, বৈদ্যুতিক হিউমিডিফায়ার, বৈদ্যুতিক যন্ত্রের জন্য আর্দ্রতা-প্রমাণ গরম, ছোট স্ফটিক ডিভাইস ধ্রুবক তাপমাত্রা স্নান, ধ্রুবক তাপমাত্রা ইনকিউবেটর, ইলেকট্রনিক থার্মাস বোতল, উত্তাপ বাক্স, উত্তাপযুক্ত কাপ, উত্তাপ ট্রে, উত্তাপ ক্যাবিনেটের, উত্তাপযুক্ত টেবিল, বৈদ্যুতিক গরম করার প্লেট, তাপ থেরাপি ডিভাইস, গরম কফি মেশিন, বাষ্প সৌন্দর্য চিকিত্সা, মোম গলন, বাষ্প জেনারেটর, হিউমিডিফায়ার, হিউমিডিফায়ার, চকোলেট এক্সট্রুডার, গরম প্যাক, বৈদ্যুতিক সোল্ডারিং আয়রন, আকুপাংচার, মূত্রনালীর ক্যাথেটার, পা উষ্ণকারী, হাত ড্রায়ার, তুলো ক্যান্ডি মেশিন, ম্যাসাজার, তরলীকৃত গ্যাস সিলিন্ডার গরম করা, ছোট উষ্ণ এয়ার হিটার, চুল ড্রায়ার, রুম হিটার, ড্রায়ার, শুকনো ক্যাবিনেট, কাপড় ড্রায়ার, শিল্প শুকানোর সরঞ্জাম, বৈদ্যুতিক ধুলো সংগ্রাহক হপার হিটার, ট্রেন লোকোমোটিভ বৈদ্যুতিক হিটার, ছাঁচ গরম করা, নিয়ন্ত্রণ ক্যাবিনেট গরম আর্দ্রতা-প্রমাণ, আর্দ্রতা-প্রমাণ নিরীক্ষণ, বৈদ্যুতিক চুলা, বৈদ্যুতিক টোস্টার, আধান বাক্স, চিকিৎসা সরঞ্জাম, পরিবারের যন্ত্রপাতি, দৈনন্দিন যন্ত্রপাতি, ছোট যন্ত্রপাতি…ইত্যাদি.

PTC হিটার চীনা প্রস্তুতকারক

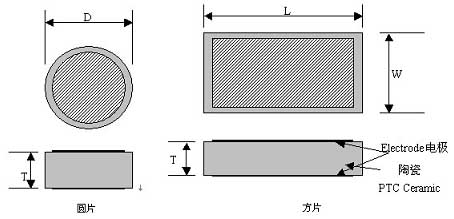

PTC হিটিং প্লেটের গঠন এবং আকার

মডেল পরামিতি

রিং তাপমাত্রা প্রতিরোধের 25℃/Ω	পৃষ্ঠের তাপমাত্রা /℃	সর্বোচ্চ ভোল্টেজ /ভি	ব্যাস ডি/মিমি	দৈর্ঘ্য এল/মিমি	প্রস্থ W/mm	পুরুত্ব টি/মিমি
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3.5K	280	270		24	15	2.5

ব্যবহারের নোট
1) PTC হিটার স্বয়ংক্রিয় ধ্রুবক তাপমাত্রা নিয়ন্ত্রণ বৈশিষ্ট্য, তাপমাত্রা নিয়ন্ত্রণ ব্যবস্থার প্রয়োজনীয়তা দূর করা. এটি সমস্ত PTC হিটারের মূল উপাদান.
2) চার ধরনের ইলেক্ট্রোড পাওয়া যায়: ইলেক্ট্রোলেস নিকেল + রূপা, গলিত-প্রস্ফুটিত অ্যালুমিনিয়াম, মুদ্রিত অ্যালুমিনিয়াম + রূপা, এবং মুদ্রিত অ্যালুমিনিয়াম.
3) অপারেটিং ভোল্টেজ পরিসীমা খুব বিস্তৃত. এমনকি অপারেটিং ভোল্টেজের 2x বৃদ্ধির সাথেও, পৃষ্ঠের তাপমাত্রা সর্বনিম্ন পরিবর্তিত হয়.
4) যখন একাধিক PTC হিটার একসাথে ব্যবহার করা হয়, তারা সমান্তরালভাবে সংযুক্ত করা উচিত, সিরিজে না.
5) এই পণ্য সীসা তারের বা নিরোধক নেই. যদি এটি সম্ভব না হয়, একটি বহিরাগত নিরোধক ফিল্ম বা একটি ধাতব হাউজিং সঙ্গে একটি মডেল নির্বাচন করুন.

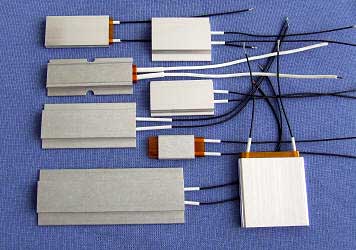

ধাতু শেল PTC হিটার

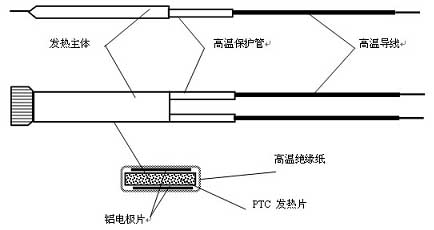

ধাতু শেল পিটিসি হিটারের মাত্রা এবং গঠন

বাহ্যিকভাবে উত্তাপযুক্ত ফিল্ম পিটিসি হিটারের মাত্রা এবং গঠন

মডেল পরামিতি

দৈর্ঘ্য/মিমি	প্রস্থ/মিমি	বেধ/মিমি	পৃষ্ঠের তাপমাত্রা/℃	নিরোধক ভোল্টেজ/ভি সহ্য করে	অপারেটিং ভোল্টেজ/ভি
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

তাপমাত্রা 60°C এবং 280°C এর মধ্যে ডিজাইন করা যেতে পারে, এবং অপারেটিং ভোল্টেজগুলি 12V এবং 240V এর মধ্যে ডিজাইন করা যেতে পারে, গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে.

ব্যবহারের সতর্কতা
1) শক্তি প্রয়োগ করার পরে, গরম করার শক্তি ধীরে ধীরে হ্রাস পায় এবং তারপর স্থিতিশীল হয়. স্থিতিশীল শক্তি অপারেটিং অবস্থার উপর নির্ভর করে. একই পিটিসি হিটারের শক্তি অপারেটিং অবস্থার উপর নির্ভর করে বেশ কয়েকবার পরিবর্তিত হতে পারে. দ্রুত তাপ অপচয়, বৃহত্তর স্থিতিশীল শক্তি; PTC পৃষ্ঠের তাপমাত্রা যত বেশি, শক্তি যত বেশি.
2) PTC হিটারের পৃষ্ঠের তাপমাত্রা PTC নিজেই নিয়ন্ত্রণ করে এবং সার্কিট সংযোগ বিচ্ছিন্ন করে নিয়ন্ত্রণ করা যেতে পারে, কিন্তু ভোল্টেজ সামঞ্জস্য করে না.
3) যদিও পিটিসিগুলি সহজাতভাবে অত্যন্ত নির্ভরযোগ্য এবং তাদের দীর্ঘ জীবনকাল রয়েছে, অনুপযুক্ত সমাবেশের ফলে অস্থির শক্তি এবং তাপমাত্রা হতে পারে.
4) একাধিক PTC ব্যবহার করার সময়, তারা সমান্তরালভাবে সংযুক্ত করা উচিত, সিরিজে না.

বাহ্যিকভাবে উত্তাপযুক্ত ফিল্ম PTC হিটার

বাহ্যিকভাবে উত্তাপযুক্ত ফিল্ম পিটিসি হিটারের মাত্রা এবং গঠন

মডেল পরামিতি

দৈর্ঘ্য (মিমি)	প্রস্থ (মিমি)	পুরুত্ব (মিমি)	পৃষ্ঠের তাপমাত্রা (°সে)	নিরোধক ভোল্টেজ প্রতিরোধ (ভি)	অপারেটিং ভোল্টেজ (ভি)
24	10	3.0~3.5	85~280	3750	100~240
24	15	3.0~3.5	85~280	3750	100~240
35	8	3.0~3.5	85~280	3750	100~240
35	10	3.0~3.5	85~280	3750	100~240
35	13	3.0~3.5	85~280	3750	100~240
35	15	3.0~3.5	85~280	3750	100~240
48	8	3.0~3.5	85~280	3750	100~240
48	10	3.0~3.5	85~280	3750	100~240
48	13	3.0~3.5	85~280	3750	100~240
48	15	3.0~3.5	85~280	3750	100~240
60	8	3.0~3.5	85~280	3750	100~240
60	10	3.0~3.5	85~280	3750	100~240
60	13	3.0~3.5	85~280	3750	100~240
60	15	3.0~3.5	85~280	3750	100~240
70	8	3.0~3.5	85~280	3750	100~240
70	10	3.0~3.5	85~280	3750	100~240
70	13	3.0~3.5	85~280	3750	100~240
70	15	3.0~3.5	85~280	3750	100~240
70 উপরে	15	3.0~3.5	85~280	3750	100~240

তাপমাত্রা 50°C এবং 280°C এর মধ্যে ডিজাইন করা যেতে পারে, এবং অপারেটিং ভোল্টেজগুলি 3V এবং 240V এর মধ্যে ডিজাইন করা যেতে পারে, গ্রাহকের প্রয়োজনীয়তার উপর নির্ভর করে.
