ব্যাটারি ব্যবস্থাপনার জন্য NTC তাপমাত্রা সেন্সর

ব্যাটারি ম্যানেজমেন্ট সিস্টেমে (বিএমএস), এনটিসি (নেতিবাচক তাপমাত্রা সহগ) তাপমাত্রা সেন্সরগুলি সঠিক তাপমাত্রা পর্যবেক্ষণ এবং তাপ ব্যবস্থাপনা অর্জনের জন্য মূল উপাদান হিসাবে কাজ করে. তাদের উচ্চ সংবেদনশীলতা দ্বারা চিহ্নিত করা হয়, কম খরচে, এবং কম্প্যাক্ট আকার, তারা ব্যাটারির নিরাপত্তা রক্ষার জন্য প্রতিরক্ষার একটি গুরুত্বপূর্ণ লাইন গঠন করে, কর্মক্ষমতা, এবং দীর্ঘায়ু.

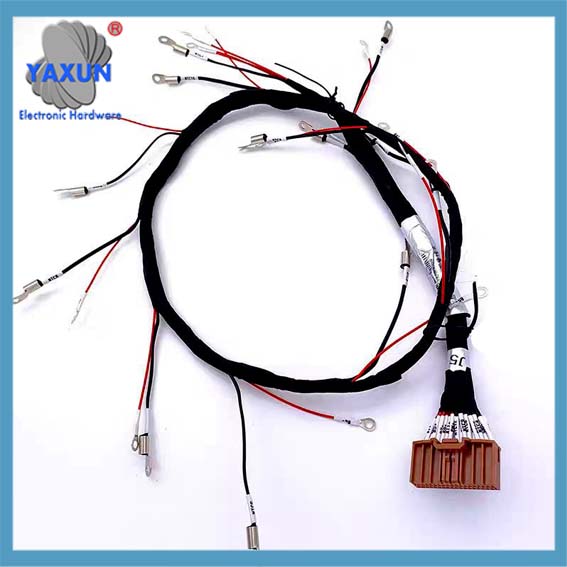

নতুন এনার্জি সিসিএস এনার্জি স্টোরেজ ব্যাটারি এনটিসি টেম্পারেচার সেন্সর

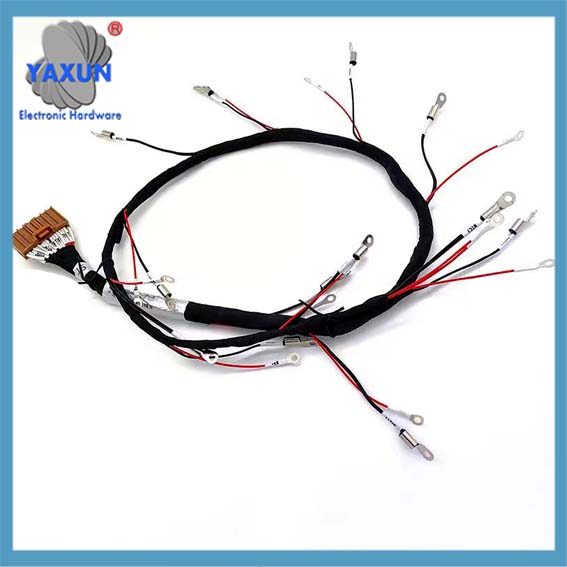

ব্যাটারি ভোল্টেজ & টেম্পারেচার সেন্সিং হার্নেস টার্মিনাল — টেম্পারেচার সেন্সর

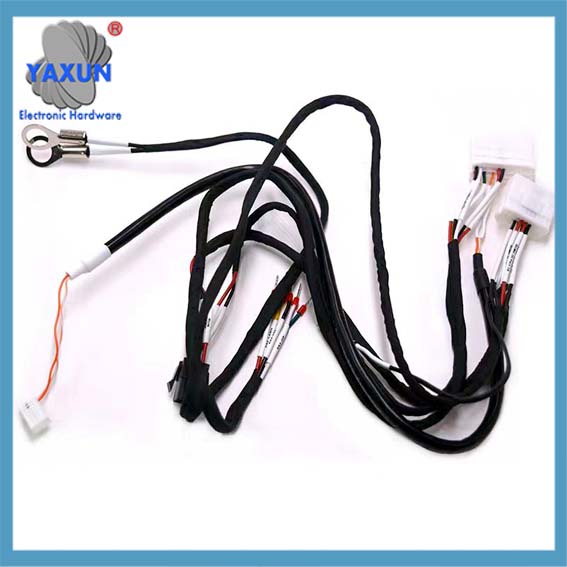

NTC এবং PT100 তাপমাত্রা সেন্সর - ব্যাটারি তাপমাত্রা সেন্সিং হারনেস টার্মিনাল

নীচের চিত্রটি একটি BMS-এর মধ্যে NTC সেন্সরগুলির মূল ভূমিকা এবং কর্মক্ষম কার্যপ্রবাহকে চিত্রিত করে:
ফ্লোচার্ট টিডি
সাবগ্রাফ এ [তাপমাত্রা পর্যবেক্ষণ স্তর]
A1[NTC সেন্সর স্থাপনা<br>(সেল/মডিউল/বাসবার)]
শেষ

সাবগ্রাফ বি [বিএমএস কন্ট্রোল লেয়ার]
B1[বিএমএস প্রধান নিয়ন্ত্রক]
শেষ

সাবগ্রাফ সি [থার্মাল ম্যানেজমেন্ট এক্সিকিউশন লেয়ার]
গ 1[তরল/এয়ার কুলিং সিস্টেম]
C2[চার্জ/স্রাব নিয়ন্ত্রণ]
C3[উচ্চ-ভোল্টেজ রিলে]
শেষ

A1 — “রিয়েল-টাইম তাপমাত্রা ডেটা” –> B1

B1 — “কন্ট্রোল কমান্ড” –> গ 1
B1 — “কন্ট্রোল কমান্ড” –> C2
B1 — “কন্ট্রোল কমান্ড” –> C3

গ 1 — “কুলিং/হিটিং চালান” –> A1

🎯 মূল ফাংশন: বিএমএসের সাথে ইন্টারঅপারেবিলিটি লজিক
এনটিসি সেন্সর তাপমাত্রা তথ্য সংগ্রহের জন্য দায়ী, যখন BMS বুদ্ধিমান সিদ্ধান্ত নিতে এই ডেটা ব্যবহার করে, এর ফলে একটি বদ্ধ-লুপ নিয়ন্ত্রণ ব্যবস্থা স্থাপন করা হয়:

সর্বোত্তম অপারেটিং শর্ত বজায় রাখা (25-৩৫°সে): বিএমএস কুলিং/হিটিং সিস্টেমকে কম শক্তিতে কাজ করার নির্দেশ দেয়, ব্যাটারির চার্জিং/ডিসচার্জিং দক্ষতা এবং সাইকেল লাইফকে সুরক্ষিত রাখতে এর সর্বোত্তম তাপমাত্রা সীমার মধ্যে ব্যাটারির কার্যকারিতা নিশ্চিত করা.

মাঝারি তাপমাত্রা নিয়ন্ত্রণ (35-45°C): তাপমাত্রা বাড়ার সাথে সাথে, বিএমএস সক্রিয়ভাবে তাপ অপচয় করার শক্তি বাড়ায় এবং উচ্চ তাপমাত্রাকে ব্যাটারির অবক্ষয় ত্বরান্বিত করা থেকে রোধ করতে চার্জিং হার কমায়.

উচ্চ-তাপমাত্রা সুরক্ষা (45-65°C এবং তার উপরে): যদি তাপমাত্রা একটি নিরাপত্তা থ্রেশহোল্ড অতিক্রম করে (যেমন, 60°সে), BMS একটি অ্যালার্ম ট্রিগার করে এবং স্রাব শক্তি সীমিত করে; যদি এটি একটি জটিল সীমা অতিক্রম করে (যেমন, 65°সে), এটি অবিলম্বে তাপ পলাতক রোধ করতে উচ্চ-ভোল্টেজ সার্কিট বন্ধ করে দেয়.

নিম্ন-তাপমাত্রা প্রিহিটিং (≤10°সে): বিএমএস হিটিং সিস্টেম সক্রিয় করে; স্বাভাবিক চার্জিং এবং ডিসচার্জিং অপারেশনগুলি শুধুমাত্র ব্যাটারির তাপমাত্রা একটি নিরাপদ পরিসরে ফিরে আসার পরে পুনরায় শুরু করা হয় (যেমন, 15 ডিগ্রি সেলসিয়াসের উপরে), যার ফলে কম-তাপমাত্রার চার্জিং দ্বারা সৃষ্ট লিথিয়াম কলাই প্রতিরোধ করা হয়, যা ব্যাটারি কোষের ক্ষতি করতে পারে.

📍 **কী স্থাপনার অবস্থান এবং নির্বাচনের মানদণ্ড**
এনটিসি সেন্সরগুলি ব্যাপক তাপমাত্রা পর্যবেক্ষণ সক্ষম করতে ব্যাটারি প্যাকের মধ্যে একাধিক গুরুত্বপূর্ণ স্থানে কৌশলগতভাবে মোতায়েন করা হয়েছে.

স্থাপনার অবস্থান	কী মনিটরিং ফোকাস	প্রস্তাবিত NTC বৈশিষ্ট্য
সেল সারফেস / ট্যাব	পৃথক ব্যাটারি কোষের প্রকৃত তাপমাত্রার ওঠানামা ক্যাপচার করা অতিরিক্ত গরমের বিরুদ্ধে প্রতিরক্ষার প্রথম লাইন হিসাবে কাজ করে.	উচ্চ নির্ভুলতা (যেমন, ±0.1°C), দ্রুত প্রতিক্রিয়া (≤1 সেকেন্ড), এবং বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা (-40°C থেকে 150°C).
মডিউল গ্যাপ / তরল কুলিং প্লেট	ব্যাটারি মডিউলগুলির মধ্যে তাপমাত্রার পার্থক্য পর্যবেক্ষণ করা বিএমএসকে সুষম তাপ অপচয় এবং স্থানীয় হট স্পট প্রতিরোধে সহায়তা করে.	চমৎকার জল প্রতিরোধের (যেমন, IP67) এবং সহজ ইনস্টলেশনের জন্য নমনীয় তারের জোতা.
ব্যাটারি প্যাক ঘের / পরিবেষ্টিত	ব্যাটারি প্যাকের অভ্যন্তরীণ পরিবেষ্টিত তাপমাত্রা পর্যবেক্ষণ করা তাপ ব্যবস্থাপনা সিস্টেমের মধ্যে ম্যাক্রো-স্তরের সিদ্ধান্ত গ্রহণের জন্য গুরুত্বপূর্ণ রেফারেন্স ডেটা সরবরাহ করে.	কম্প্যাক্ট আকার (যেমন, এসএমডি প্যাকেজ) এবং ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপের প্রতিরোধ (ইএমআই).
উচ্চ-ভোল্টেজ সংযোগ বিন্দু	উচ্চ-ভোল্টেজ উপাদানগুলির তাপমাত্রা পর্যবেক্ষণ করা - যেমন রিলে এবং ফিউজ - দুর্বল বৈদ্যুতিক যোগাযোগের কারণে অতিরিক্ত গরম হওয়া ব্যর্থতা প্রতিরোধ করতে সহায়তা করে.	ব্যতিক্রমী ব্যাপক অপারেটিং তাপমাত্রা পরিসীমা (যেমন, -50°C থেকে 300°C) এবং উচ্চ নির্ভরযোগ্যতা.

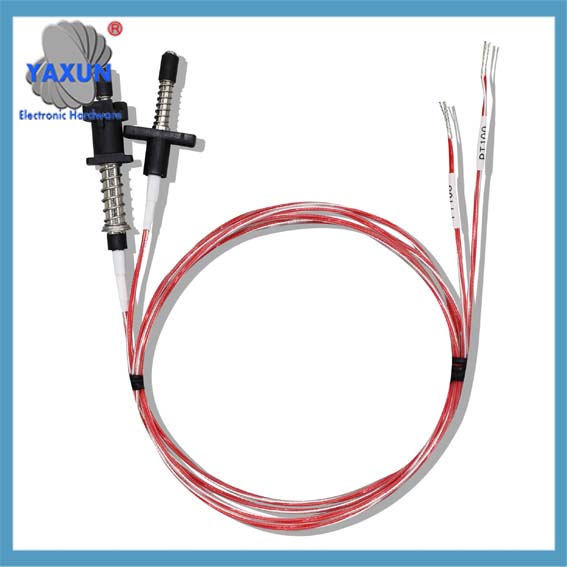

লিথিয়াম ব্যাটারির জন্য PT1000 এবং PT100 তাপমাত্রা সেন্সর প্রোব

💡 **অপ্টিমাইজেশন কৌশল এবং নতুন প্রযুক্তি**
প্রযুক্তির বিকাশের সাথে সাথে, ব্যাটারি ম্যানেজমেন্ট সিস্টেমের মধ্যে NTC সেন্সর প্রয়োগ (বিএমএস) ক্রমাগত অপ্টিমাইজেশানের মধ্য দিয়ে যাচ্ছে:

**সেন্সর প্লেসমেন্ট অপ্টিমাইজেশান:** অধ্যয়নগুলি প্রমাণ করেছে যে CFD সিমুলেশন এবং অ্যালগরিদমিক অপ্টিমাইজেশান ব্যবহার করে সেন্সরগুলির সংখ্যা এবং স্থান নির্ধারণের জন্য, সেন্সর কাউন্ট কমানো সম্ভব-উদাহরণস্বরূপ, থেকে 40 20-এ নামিয়ে নিরাপত্তার সঙ্গে আপস না করে. এই পদ্ধতিটি কার্যকরভাবে খরচ কমায় এবং তারের জোতা বিন্যাস সহজ করে. উপরন্তু, এই ধরনের অপ্টিমাইজ করা প্লেসমেন্ট দ্রুত চার্জ হওয়ার সময় কমাতে পারে 15% এবং ব্যাটারি প্যাকের উপলব্ধ শক্তিকে প্রায় বাড়িয়ে দেয় 20% কম তাপমাত্রার পরিবেশে, এইভাবে চূড়ান্তভাবে a এর শ্রেষ্ঠত্বকে বৈধতা দেয় “চর্বিহীন এখনো সুনির্দিষ্ট” স্থাপনার কৌশল.

**ইন্টিগ্রেটেড ডিজাইন:** এনটিসি সেন্সরগুলি ক্রমবর্ধমানভাবে সেল কানেক্টিং সিস্টেমে সরাসরি এম্বেড করা হচ্ছে (সিসিএস) সমন্বিত বাসবার, যেখানে তারা ভোল্টেজ এবং কারেন্ট সেন্সিং লাইনের পাশাপাশি একত্রিত হয়. এই নকশাটি শুধুমাত্র ব্যাটারি প্যাকের সামগ্রিক একীকরণ ঘনত্ব বাড়ায় না এবং স্থান সংরক্ষণ করে কিন্তু তাপ উত্সগুলির আরও সুনির্দিষ্ট পর্যবেক্ষণ সক্ষম করে.

**উচ্চ নির্ভরযোগ্যতা এবং ক্ষুদ্রকরণ:** স্বয়ংচালিত-গ্রেড প্রয়োজনীয়তা পূরণ করতে, নির্মাতারা অত্যন্ত নির্ভরযোগ্য এনটিসি সেন্সর প্রবর্তন করেছে—যেমন মুরাতার এনসিইউ সিরিজ—যা প্রায় ফুটপ্রিন্ট বৈশিষ্ট্যযুক্ত 80% আগের মডেলের তুলনায় ছোট, উচ্চ-ঘনত্ব সমন্বিত সার্কিট বোর্ডের জন্য আদর্শভাবে উপযুক্ত করে তোলে. একইসঙ্গে, TE কানেক্টিভিটির মতো নির্মাতাদের দেওয়া সেন্সর তেল-প্রতিরোধী এবং উচ্চ-তাপমাত্রা-প্রতিরোধী ফ্লুরোপ্লাস্টিক প্যাকেজিং ব্যবহার করে, বৈদ্যুতিক মোটর এবং ব্যাটারি প্যাকের মধ্যে পাওয়া কঠোর পরিচালন পরিবেশ সহ্য করতে তাদের সক্ষম করে.

**কার্যকরী নিরাপত্তা বিবেচনা:** হাই-এন্ড BMS ডিজাইনে, অপ্রয়োজনীয় এবং স্বাধীন পরিমাপ পদ্ধতি নিযুক্ত করা হয়. যেমন, একটি এনটিসি ভোল্টেজ-বিভাজক সার্কিট থেকে প্রাপ্ত তাপমাত্রার রিডিংগুলিকে একটি স্বাধীন পথের সাথে তুলনা করে (যেমন একটি রক্তপাত প্রতিরোধক), তাপমাত্রা তথ্যের যথার্থতা ক্রস যাচাই করা যেতে পারে, এর ফলে ASIL-D-এর প্রয়োজনীয়তা পূরণ করা হচ্ছে- কার্যকরী নিরাপত্তা অখণ্ডতার সর্বোচ্চ স্তর.

সংক্ষেপে, এনটিসি তাপমাত্রা সেন্সর হিসেবে কাজ করে “স্নায়ু শেষ” যার মাধ্যমে একটি বিএমএস ব্যাটারি অনুধাবন করে “শরীরের তাপমাত্রা।” তাদের সুনির্দিষ্ট পরিমাপ ডেটা এবং ক্রমাগত অপ্টিমাইজ করা স্থাপনার কৌশলগুলি দক্ষ তাপ ব্যবস্থাপনা অর্জনের জন্য গুরুত্বপূর্ণ, ব্যাটারির আয়ু বৃদ্ধি, এবং থার্মাল পলাতক প্রতিরোধ.

আপনি যদি নির্দিষ্ট কোষের ধরনগুলিতে NTC সেন্সরগুলির জন্য নির্দিষ্ট মাউন্টিং পদ্ধতিতে আগ্রহী হন (যেমন, নলাকার, প্রিজম্যাটিক, বা থলি কোষ), অথবা আপনি যদি সংশ্লিষ্ট সার্কিট ডিজাইনের বিশদ বিবরণ জানতে চান, আমাকে জানাতে নির্দ্বিধায় দয়া করে.
