Водоустойчив един проводник DS18B20 TEMP сензорен модул сонда комплект

ардуино, raspberry pi-dallas-sonoff esp8266-one wire DS18B20 температурен сензор модул сонда комплект.
DS18B20 е често използвана сонда за цифров температурен сензор (ардуино, малиново пи, множество esp8266 DS18B20). Изходът му е цифров сигнал, който има характеристиките на малък размер, ниски хардуерни разходи, силна способност против смущения и висока точност.
Цифровият температурен сензор DS18B20 е лесен за свързване и може да се използва в различни ситуации, след като бъде опакован. Като например тип тръба, тип с резба, тип магнитна адсорбция, Тип пакет от неръждаема стомана, различни модели, включително LTM8877, LTM8874 и така нататък.
Външният му вид се променя главно в зависимост от приложението. Капсулираният DS18B20 може да се използва за измерване на температурата на кабела, измерване на температурата на циркулацията на водата в доменната пещ, измерване на температурата на котела, измерване на температурата в компютърната зала, измерване на температурата в селскостопанска оранжерия, измерване на температурата в чиста стая, измерване на температурата в склада за боеприпаси и други неограничени температурни случаи. Устойчив на износване и удар, малки по размер, Лесен за използване, с различни опаковъчни форми, той е подходящ за цифрово измерване на температурата и контрол на различно малко космическо оборудване.

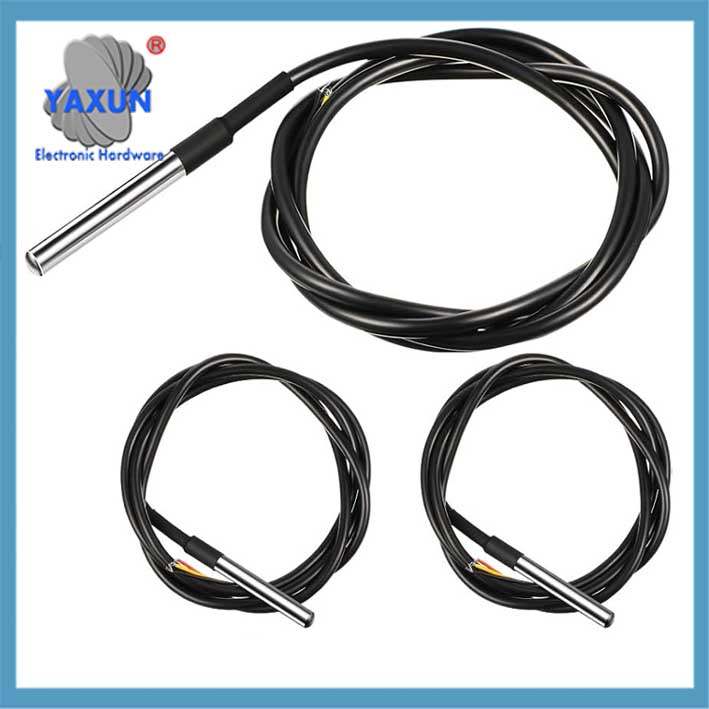

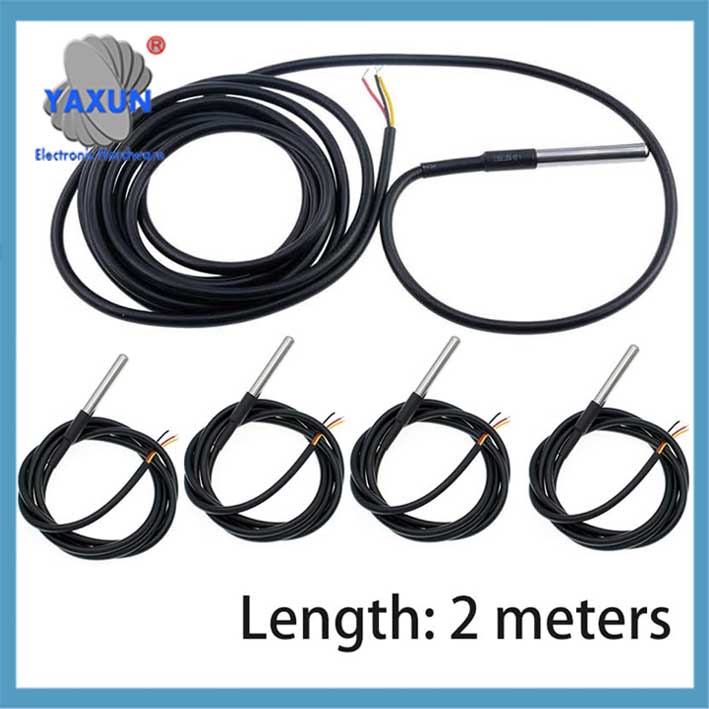

DS18B20 1 м /3.2 FT Цифрова температура Термичен кабел Водоустойчив сензор за сонда -55 ° C до +125 ° C

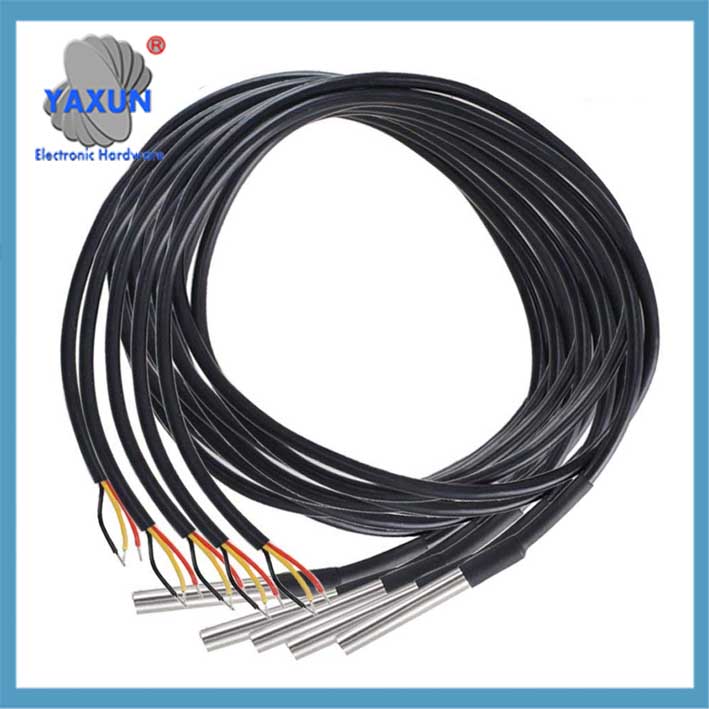

DS18B20 Температурен сензор Температурна сонда Пакет от неръждаема стомана Водоустойчив 1M

Цифров температурен сензор DS18B20 предоставя точни показания в диапазон на измерване от -55°C до +125°C

Как работи температурният сензор DS18B20
Времето за четене и запис и принципът на измерване на температурата на DS18B20 са същите като тези на DS1820, с изключение на това, че броят на цифрите в получената температурна стойност се различава поради различни разделителни способности. И времето на забавяне по време на преобразуване на температурата е намалено от 2s на 750ms. Принципът на измерване на температурата на DS18B20 е показан на фигура 3. Честотата на трептене на кристалния осцилатор с нисък температурен коефициент на фигурата се влияе много слабо от температурата, и се използва за генериране на импулсен сигнал с фиксирана честота и изпращането му към брояча 1. Честотата на трептене на кристалния осцилатор с висок температурен коефициент се променя значително с температурните промени, и генерираният сигнал се използва като импулсен вход на брояча 2. Брояч 1 и температурният регистър са предварително зададени на базова стойност, съответстваща на -55°C. Брояч 1 отброява импулсния сигнал, генериран от кристалния осцилатор с нисък температурен коефициент. Когато предварително зададената стойност на брояча 1 намалява до 0, стойността на температурния регистър ще бъде увеличена с 1, предварително зададената стойност на брояча 1 ще бъдат презаредени, и брояч 1 ще рестартира отчитането на импулсните сигнали, генерирани от кристалния осцилатор с нисък температурен коефициент. Този цикъл продължава до брояч 2 се брои до 0, след това спира натрупването на стойността на температурния регистър. По това време, стойността в температурния регистър е измерената температура. Акумулаторът на наклона се използва за компенсиране и коригиране на нелинейността в процеса на измерване на температурата, и неговият изход се използва за коригиране на предварително зададената стойност на брояча 1.

Технически характеристики на температурен датчик DS18B20
1. Описание на техническото изпълнение:
①. Уникален едножилен интерфейсен метод. Когато DS18B20 е свързан към микропроцесора, има нужда само от една портова линия, за да постигне двупосочна комуникация между микропроцесора и DS18B20.
②. Диапазон на измерване на температурата -55℃～+125℃, присъща грешка при измерване на температурата (бележка, не резолюция, преди беше грешно) 1℃.
③. Поддържа многоточкова мрежова функция, няколко DS18B20 могат да бъдат свързани паралелно само на трите линии. Само до 8 могат да бъдат свързани паралелно за постигане на многоточково измерване на температурата. Ако има твърде много, захранващото напрежение ще бъде твърде ниско, което води до нестабилно предаване на сигнала.
④. Работещо захранване: 3.0~5.5V/DC (може да се използва паразитно захранване на линията за данни)
⑤. По време на употреба не са необходими външни компоненти.
⑥. Резултатите от измерването се предават последователно под формата на 9~12-цифрени цифрови величини.
⑦, Диаметър на защитната тръба от неръждаема стомана Φ6
⑧ Подходящ за измерване на температура от DN15~25, DN40~DN250 различни средни промишлени тръбопроводи и оборудване за тесни пространства
⑨. Стандартна монтажна резба M10X1, M12X1.5, G1/2” по избор
⑩, PVC кабелен изход директно или немски изход за сферична съединителна кутия, лесно свързване с друго електрическо оборудване.
DS18B20+ и Maxim Integrated информация
Произведено от Maxim Integrated, DS18B20+ е температурен датчик.

Метод на свързване на сензор DS18B20
Компонентът DS18B20 е обърнат към плоската страна, с отрицателна лява и положителна дясна. Веднъж свързан неправилно, веднага ще стане горещо и може да изгори! В същото време, обратната връзка също е причината сензорът винаги да показва 85°C. В реална експлоатация, ако положителните и отрицателните връзки са обърнати, сензорът ще се нагрее незабавно и LCD екранът няма да може да покаже показанията. След като положителното и отрицателното са свързани, показва 85℃. Освен това, ако а 51 използва се микроконтролер, средният щифт трябва да бъде свързан към 4,7K-10K издърпващ резистор. В противен случай, защото високото ниво не може да бъде въведено/изведено нормално, или ще покаже 85°C веднага след включване, или температурата ще скочи произволно между 85°C и нормалната стойност след няколко месеца употреба.
Характеристики на кабелния сноп на сензора DS18B20
Уникалният едноредов интерфейс изисква само една портова линия за комуникация и многоточкови възможности, опростяване на разпределени приложения за измерване на температурата. Не са необходими външни компоненти Налично захранване на шината за данни, диапазон на напрежението 3.0 V до 5.5 V Не е необходимо резервно захранване Измерено в температурен диапазон -55°C до +125°C. Еквивалентът по Фаренхайт е от -67°F до 257°F. Точност ±0,5°C в температурен диапазон от -10°C до +85°C
Програмируемата резолюция на температурния сензор е 9~12 бита. Преобразуване на температурата в максимум 12-битов цифров формат 750 г-жа, дефинирани от потребителя енергонезависими настройки за аларма за температура. Приложенията включват термостатични контроли, индустриални системи, термометри за битова електроника, или всяка чувствителна към топлина система. Описание Цифровият термометър DS18B20 осигурява 9 към 12 цифра (отчитане на температурата на програмируемото устройство). Тъй като DS18B20 комуникира чрез линия на сериен порт, има само една линия на сериен порт между централния микропроцесор и DS18B20. За четене, писане и преобразуване на температурата, енергията може да бъде получена от самата линия за данни и не изисква външно захранване. Тъй като всеки DS18B20 съдържа уникален сериен номер, множество DS18B20 могат да съществуват на една и съща шина едновременно. Това позволява температурните сензори да бъдат поставени на много различни места. Има много приложения, включително контрол на климатичната среда, засичане на температурата вътре в сгради или машини, и за наблюдение и контрол на процесите.
DS18B20 използва комуникационен интерфейс от първа линия. Заради комуникационния интерфейс от първа линия, Първо трябва да се завършат настройките на ROM, в противен случай функциите за памет и управление няма да бъдат налични. Основно първо предоставете една от следните функционални команди: 1) Прочетете ROM, 2) ROM съвпадение, 3) Търсене в ROM, 4) Пропуснете ROM, 5) Проверка на алармата. Тези инструкции работят със серийния номер на ROM за 64-битова фотолитография на устройството, и може да избере определено устройство сред множество устройства, окачени на една линия. В същото време, автобусът също може да знае колко и какви видове устройства има в автобуса.
Ако командата успешно накара DS18B20 да завърши измерването на температурата, данните се съхраняват в паметта на DS18B20. Контролна функция насочва DS18B20 да извършва измерване на температурата. Резултатите от измерването ще бъдат поставени в паметта DS18B20 и могат да бъдат прочетени чрез издаване на функции на паметта, командвани да прочетат съдържанието на паметта в чипа. Задействащите аларми за температура TH и TL имат един байт EEPROM данни. Ако DS18B20 не използва инструкции за проверка на алармата, тези регистри могат да се използват за общи потребителски памети. Вграденият в чипа също съдържа конфигурационни байтове, идеални за решаване на температурни към цифрови преобразувания. Писане TH, TL инструкциите и конфигурационните байтове се изпълняват с помощта на инструкция за функция на паметта. Прочетете регистъра през буфера. Всички данни се четат и записват, като се започне от най-ниския бит.
Компоненти на сензор DS18B20:
Памет DS18B20
Паметта на DS18B20 включва кеш RAM и електрически изтриваема RAM. Електрически изтриваемата RAM също включва температурни тригери TH и TL, и конфигурационен регистър. Паметта може напълно да определи комуникацията на порта на първата линия. Числата първоначално се записват в регистъра с помощта на командата write register, и след това числата могат да бъдат потвърдени с помощта на командата read register. Когато се потвърди, командата copy register може да се използва за прехвърляне на тези числа в електрически изтриваема RAM. Този процес гарантира целостта на номерата, когато номерата в регистрите се променят.
RAM паметта за скречпад се състои от 8 байтове памет;. Деветият байт може да бъде прочетен с помощта на командата read register. Този байт се използва за проверка на предишните осем байта.
64-малко фотолитографски ROM за DS18B20:
Първият 8 битовете от 64-битовия фотолитографски ROM са собственият код на DS18B20, следващият 48 битовете са непрекъснати цифрови кодове, и последното 8 битовете са проверката на CRC за първия 56 битове. 64-битовият фотолитографски ROM включва 5 ROM функционални команди: прочетете ROM, мач ROM, скок ROM, търсене в ROM и търсене на аларма.
Връзка за външно захранване DS18B20:
DS18B20 може да използва външното захранване VDD или вътрешното паразитно захранване. Когато VDD портът е свързан към напрежение от 3,0 V-5,5 V, използва се външно захранване. Използва се вътрешно паразитно захранване, когато VDD портът е заземен. Независимо дали е вътрешно паразитно захранване или външно захранване, линията на входно-изходния порт трябва да бъде свързана към изтеглящ резистор от около 5KΩ.
Конфигурационен регистър на DS18B20:
Конфигурационният регистър конфигурира различни битове за определяне на температурата и цифровото преобразуване.
Може да се знае, че R1 и R0 са определящите битове на температурата. Различни комбинации от R1 и R0 могат да бъдат конфигурирани като 9-цифрени, 10-цифра, 11-цифра, или 12-цифрен температурен дисплей. По този начин, времената за преобразуване, съответстващи на различни позиции на преобразуване на температурата, могат да бъдат известни. Резолюциите на четирите конфигурации са 0,5°C, 0.25°C, 0.125°C и 0,0625°C съответно, и са конфигурирани като 12 битове, когато се доставят от фабриката.
Отчитане на температурата на DS18B20:
DS18B20 е конфигуриран като 12-битов, когато се доставя от фабриката. При отчитане на температурата, общо от 16 бита се четат, и първият 5 битовете са знакови битове. Когато първите пет бита са 1, отчетената температура е отрицателно число. Когато първите пет бита са 0, отчетената температура е положително число. Методът за отчитане, когато температурата е положителна, е да се преобразува шестнадесетичното число в десетично. Когато температурата е отрицателна, методът на четене е: обърнете шестнадесетичната система, добавете 1, и след това го преобразувайте в десетична система. Пример: 0550H = +85 степени, FC90H = -55 степени.
