Термисторен сензорен проводник & Кабелен монтаж

Сноп кабели за температурен датчик & Сглобяване на кабел за ntc, Ptc. Общи пакети за температурни сонди са: стъклена чаша, епоксидна смола, с резба, керамични.
Термисторните сензори са чувствителни към топлина полупроводникови резистори, предназначени за измерване и компенсация на температура. Неговото портфолио обхваща серията NTC термистори с отлична дългосрочна стабилност в среда с висока температура и висока влажност, като ултрамалки продукти за смартфони и таблетни терминали, автомобилни приложения, LED модули, и индустриални приложения. Високопрецизните толеранси на резистора и B-стойности дават на NTC термисторите на чипа изключително прецизни възможности за измерване на температурата.

Откриване на температурата на субстрата за LED светкавица въз основа на снопа от термисторни сензори
NTC термисторът е термично съпротивителен елемент, чието съпротивление пада рязко с повишаване на температурата. Използвайки тази характеристика, освен че е проектиран като температурен сензор, използва се и като температурен защитен елемент за предотвратяване на прегряване на веригата.
Чрез инсталиране на NTC термистор близо до източника на топлина, температурата на източника на топлина може да бъде точно открита. Въпреки това, поради ограничения като размер на субстрата и окабеляване на печатни платки, понякога е необходимо да се инсталира далеч от източници на топлина.
Ние предположихме тази ситуация, използва светодиода на субстрата на LED светкавицата като източник на топлина, и потвърди измерената температурна разлика поради различните монтажни позиции на LED и NTC термистора чрез симулация на отопление. Освен това, влиянието на дебелината на субстрата беше потвърдено и резултатите са обяснени.

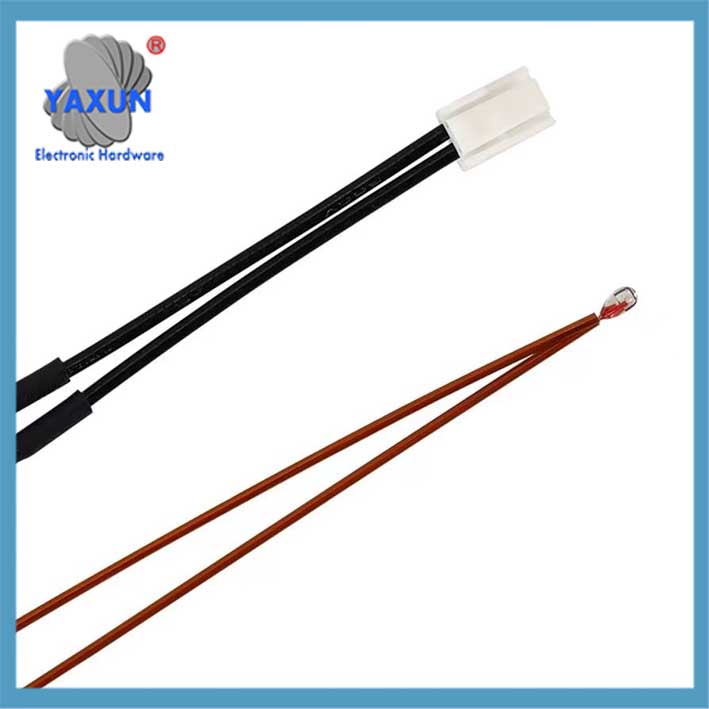

3D принтер Bambu Lab X1/X1C Термистор 100K Термистор Температурен сензор и 2 бр. Нагревател на касета, Части за бърза подмяна на Hotend, за 3D принтер

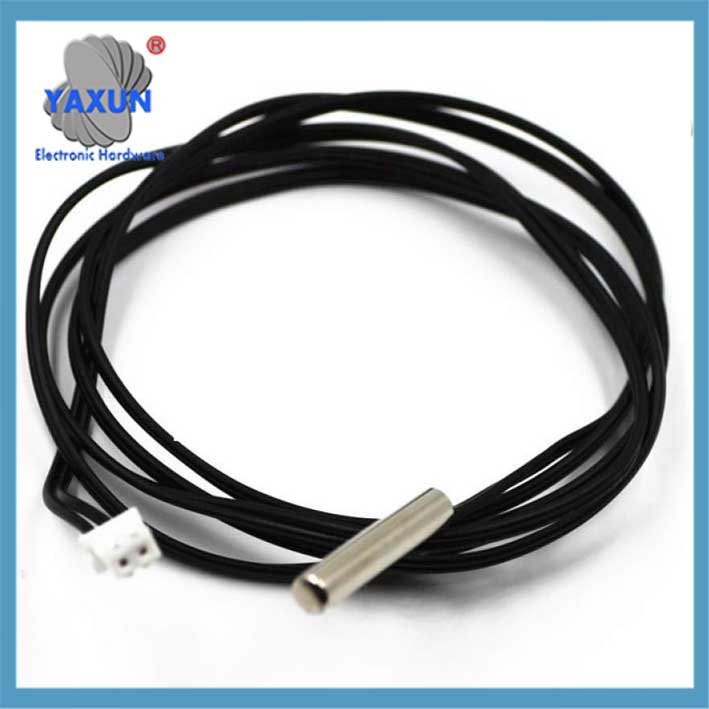

50cm NTC терморезистор Водоустойчив проводник на сондата 10K 1% 3950 W1209 W1401 кабелен сензор

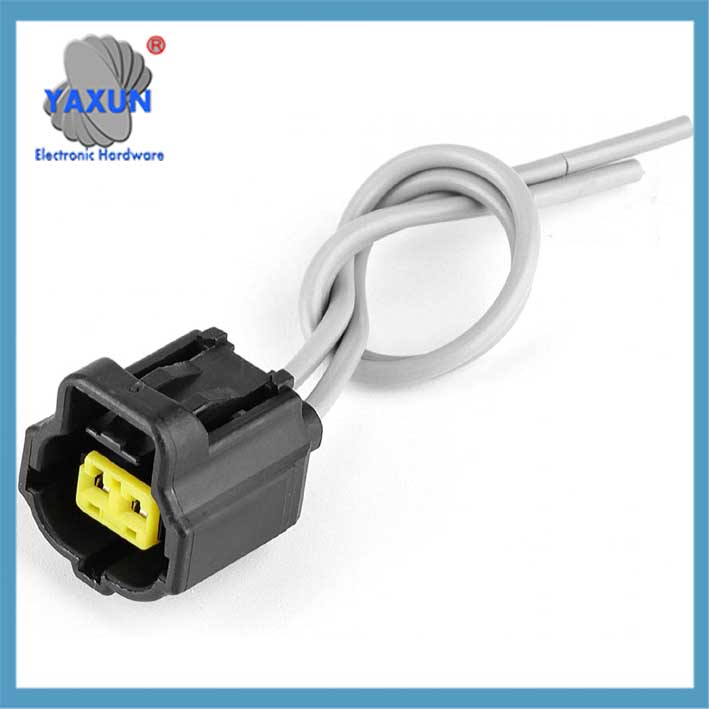

Mini Cooper Сензор за температура на охлаждащата течност Пигтейл Кабел за щепсел на сензора за температура на охлаждащата течност

Бележки за приложението
Прояви на повреда и противодействие на NTC термистори в реална употреба
Отрицателен температурен коефициент (NTC) термисторът е полупроводников резистор, чието съпротивление намалява с повишаване на температурата, и скоростта на промяна на съпротивлението е голяма.
Има широка гама от приложения, и основните му приложения включват откриване на температура в електронно оборудване и температурна компенсация в различни приложения, като модулни продукти.

При използване на NTC термистори, потребителите трябва да гарантират, че се използват правилно.
Неправилната употреба може да доведе до това, че продуктът не работи с пълния си потенциал и, в най-лошия случай, неправилно функциониране.
По-долу ще изброим две прояви на повреда на NTC термистор, причинена от неправилна употреба, а именно „пукнатини“ и „разтопяване на субстрата“.
Обяснете причините за повредата и осигурете съответните мерки за противодействие.

Характеристики на вида на продукта:
Тип сензор: HVAC/R, Повърхностен сензор

Електрически характеристики:
Съпротива [KΩ] при 25°C (kΩ): 10
Бета стойност (25/85) (К): 3976

Механични принадлежности:
Тел/Покритие: 22 AWG цип
Дължина на тел: 3048 мм [120 в]

Среда на използване:
Диапазон на работната температура: -40 – 105 °C [ -40 – 221 °F ]
Референтна температура на резистора: 25 °C [77 °F]
Точност на температурата (°C): ± .2 (0 – 70), ± .2 (0 – 70)
Толерантност на резистора (%): ±.88

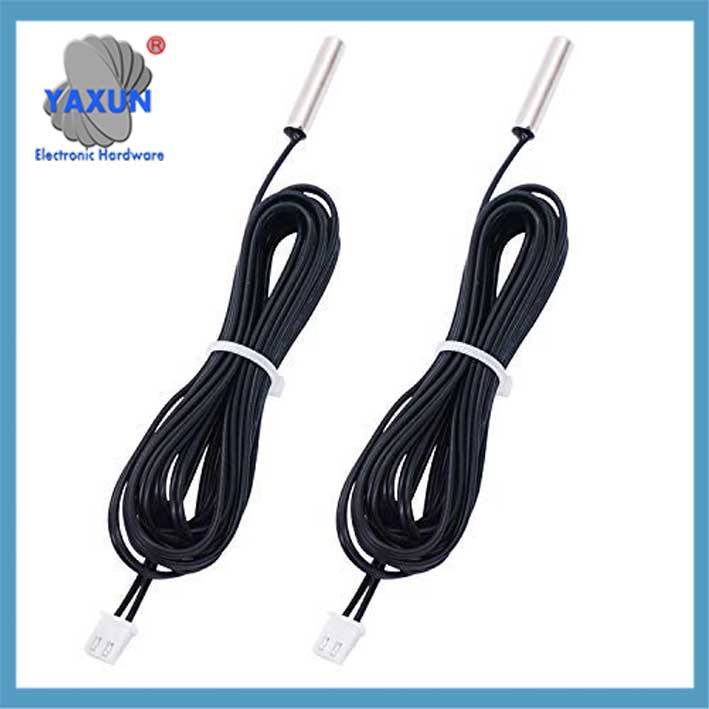

3M 10K B3950 термисторен температурен сензор,в състояние да поддържа -25 към 125 Градус по Целзий,Чувствителен NTC температурен сензор ProbeProbes има 5- 25mm Корпус от неръждаема стомана

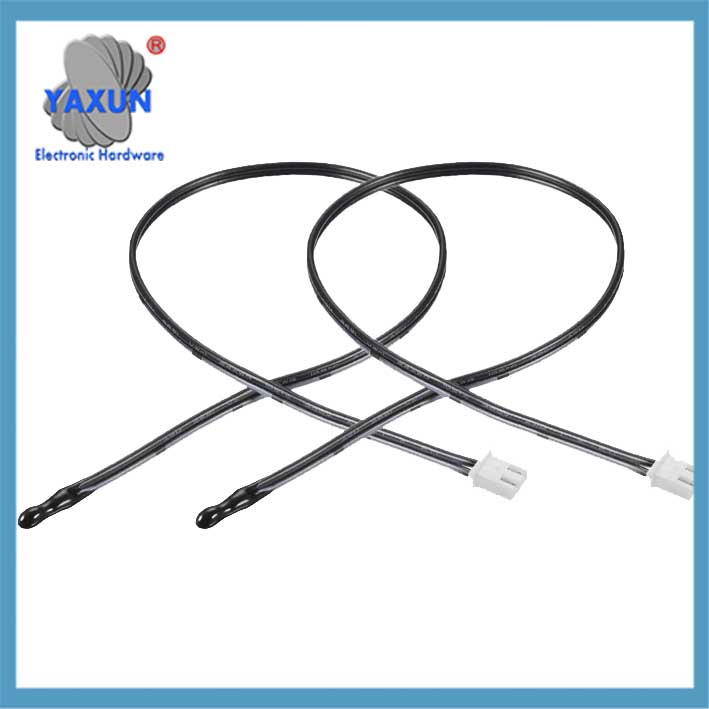

10K NTC термисторна сонда 15.7 Инч епоксиден чувствителен температурен сензор за температура за климатик

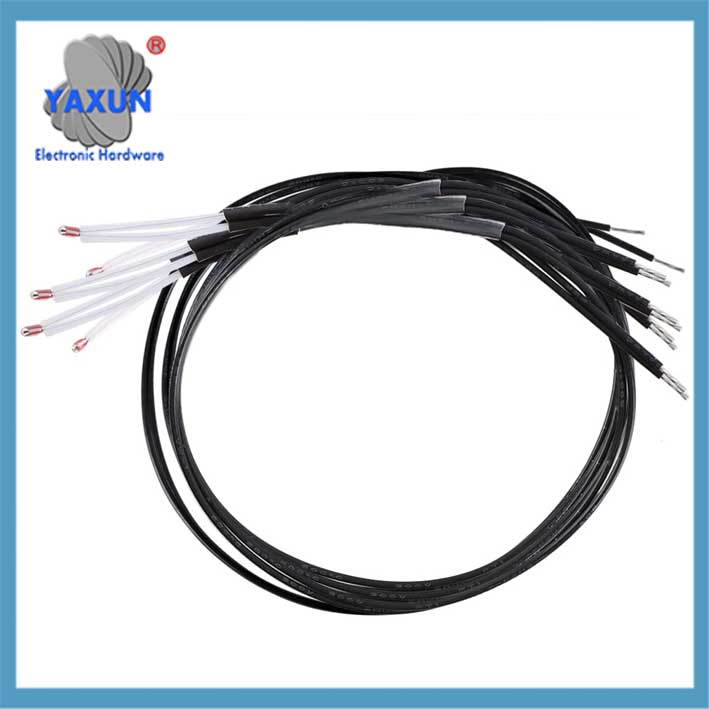

3D Принтер Термистор Темп сензор NTC100K 5 Опаковане на бързо подмяна на единично стъкло, запечатано за 3-Ender 3 V2, завършва 3 Про-край 5

Характеристики на сондата:
Сонда: Никелиран месинг

Термисторът е сензорен резистор, чието съпротивление се променя при промяна на температурата. Според различни температурни коефициенти, те са разделени на термистор с положителен температурен коефициент (PTC термистор) и термистор с отрицателен температурен коефициент (NTC термистор). Стойността на съпротивлението на термистор с положителен температурен коефициент се увеличава с повишаване на температурата, и стойността на съпротивлението на термистор с отрицателен температурен коефициент намалява с повишаване на температурата. И двете са полупроводникови устройства.

Основните характеристики на термисторните сензори са:
① Има висока чувствителност, неговият температурен коефициент на съпротивление е 10 към 100 пъти по-голяма от тази на метала, и може да открие температурни промени от 10-6°C;
② Широк диапазон на работна температура, устройствата с нормална температура са подходящи за -55℃～315℃, високотемпературните устройства са подходящи за температури по-високи от 315 ℃ (в момента до 2000 ℃), и устройствата с ниска температура са подходящи за -273℃～-55℃;
③ Малък по размер, може да измерва температурата на празнините, кухини и кръвоносни съдове в живи организми, които не могат да бъдат измерени с други термометри;
④ Лесен за използване, стойността на съпротивлението може да бъде избрана от 0.1 до 100kΩ;
⑤ Лесен за обработка в сложни форми и може да се произвежда в големи количества;
⑥ Добра стабилност и силна способност за претоварване.

Основни характеристики на терморезисторните сензори
Характеристиките на съпротивлението и температурата на термисторния сензор могат да бъдат приблизително изразени със следната формула: R=R0exp{B（1/T-1/T0)}: R: стойност на съпротивление при температура Т (К). Ро: Стойност на съпротивление при температура T0, (К) Б: B стойност, *Т(К)=t(ºC)+273.15. Всъщност, B стойността на термистора не е постоянна, и неговата вариация варира в зависимост от състава на материала, и дори може да достигне максимум 5K/°C. Следователно, при прилагане на уравнение 1 в по-голям температурен диапазон, ще има известна грешка между него и реално измерената стойност. Тук, ако стойността B в уравнение 1 се изчислява като функция на температурата, както е показано в уравнението 2, грешката от действително измерената стойност може да бъде намалена и тя да се счита за приблизително равна.
BT=CT2+DT+E. В горната формула, ° С, D и E са константи. Освен това, колебанията в стойността B, причинени от различни производствени условия, ще доведат до промяна на константата E, но константите C и D остават непроменени. Следователно, когато обсъждаме колебанията на стойността B, трябва да се вземе предвид само константата E. Изчисляване на константи C, д, и Е. Константи C, д, и E може да се изчисли от 4 точки на (температура, стойност на съпротивлението) данни (T0, R0). (Т1, R1). (Т2, R2) и (Т3, R3), Изчислете чрез уравнения 3 към 6. Първо, намерете B1, B2, и B3 въз основа на стойностите на съпротивлението на T0 и T1, Т2, и Т3 от модела 3, и след това ги заменете в следните модели.
Пример за изчисляване на стойността на съпротивлението: Съгласно таблицата за съпротивление-температура, намерете стойността на съпротивлението при 25°C 5 (kΩ). Стойността на съпротивлението на термистор с отклонение на стойност B от 50 (К) между 10°C и 30°C. стъпка (1) Съгласно таблицата за съпротивление-температура, намерете константите C, д, и Е. До=25+273.15T1=10+273.15T2=20+273.15T3=30+273.15
(2) Заменете BT=CT2+DT+E+50, за да намерите BT.
(3) Заместете числената стойност в R=5exp {(BT1/T-1/298.15)} да намеря Р. *Т:10+273.15～30+273,15.

Има много видове термистори. Моля, информирайте ни за следните параметри при поръчка:
