Защита от свръхток | 5×20 6×30 mm Патронни предпазители

Електрическият предпазител за защита от свръхток е устройство за защита на веригата, което прекъсва необичайния ток чрез предпазител. Неговата основна функция е да предпази, когато токът надвиши номиналната стойност, за да защити задното оборудване. Следва подробно обяснение на класификацията и характеристиките:

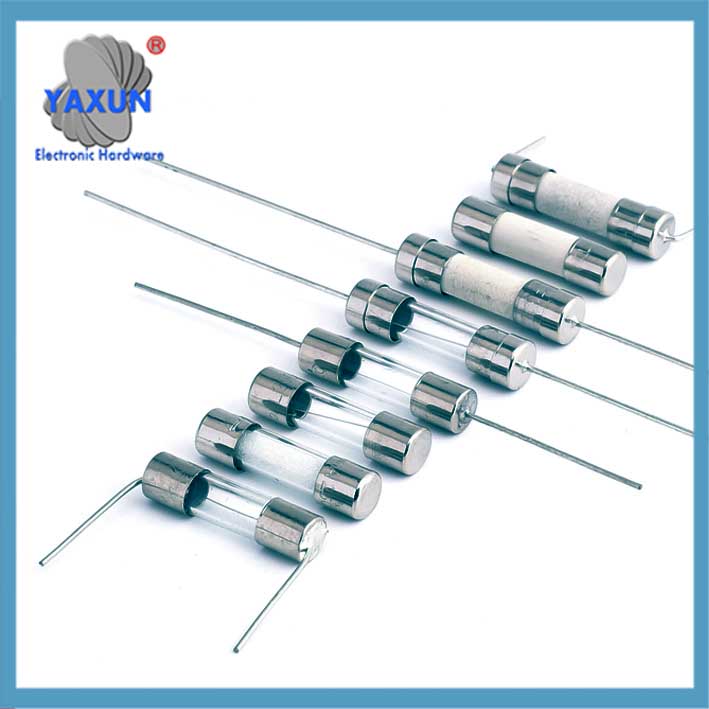

6×30 устройство за защита от свръхток с керамичен предпазител

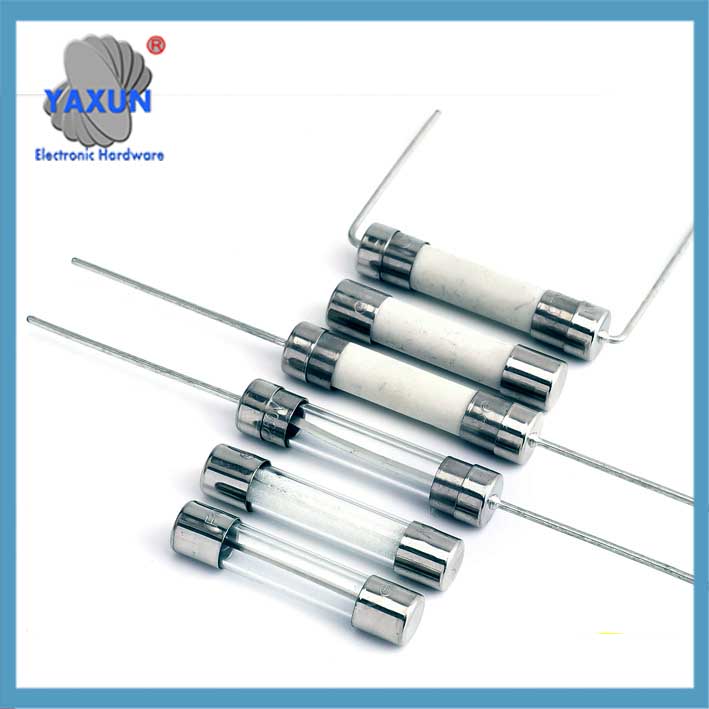

5×20 стъклен предпазител устройство за защита от свръхток

3.6×10 mm Патронни предпазители за защита от свръхток

Традиционен предпазител тип предпазител
Принцип на работа:
Когато токът превиши ограничението, металната стопилка се стопява поради топлинния ефект на Джаул и прекъсва веригата, което е еднократно защитно устройство. Типичното време за реакция е в милисекунди, и защитата от късо съединение изисква бързо стопяване (като например време на топене на предпазител от стъклена тръба ≤40ms) ‌. Топяща се връзка:
Предпазител съдържа малък, проводящ проводник или лента (стопяема връзка) проектиран да се стопи или изпари, когато протичащият през него ток надвиши номиналния капацитет.
Защита от свръхток:
Това действие на топене отваря веригата, прекъсване на потока на електричество и предотвратяване на по-нататъшни щети.
Еднократна употреба:
Предпазителите са предназначени за еднократна употреба и трябва да се сменят, след като прекъснат веригата.

Надеждност: Предпазителите са известни със своята надеждност при прекъсване на свръхток.
Ефективност на разходите: Те обикновено са евтини в сравнение с други устройства за защита от свръхток.
Простота: Дизайнът е прост, което ги прави лесни за разбиране и използване.
Разнообразие: Предпазителите се предлагат в различни размери, форми, и текущи рейтинги, за да отговарят на различни приложения.
Видове: Предпазителите са категоризирани в различни класове (e.g., Л, RK1, RK5, Т, Дж, CC, и т.н.) за справяне със специфични сценарии за свръхток и изисквания за производителност.

‌Типове и структури‌ ‌Плъгин тип‌: често използвани в автомобилни вериги, ток 1-120А, разделени на четири спецификации от ултра малки до големи.
тип SMD: SMD опаковка, подходящ за PCB с висока плътност, съдържащ кварцов пясък средство за гасене на дъга.
Тип стъклена тръба: прозрачната обвивка е удобна за наблюдение на състоянието на предпазителя, ток 0,5-80А.

‌Ключови параметри‌ ‌Номинален ток/напрежение‌: като 250V/10A тип с бавно прекъсване, трябва да се намали според 75% (UL стандарт) или 90% (IEC стандарт) от действителния ток.
Характеристики на топене: тип бързо прекъсване (против късо съединение) и тип с бавно прекъсване (против пренапрежение).

Кога се използват предпазители?
Разклонителни вериги:
Предпазителите обикновено се използват в битови и търговски електрически системи за защита на отделни вериги.
Защита на оборудването:
Те могат да се използват за защита на специфични компоненти в устройството, като трансформатори или платки.
Времезабавено и бързодействащо:
Предпазителите могат да бъдат проектирани за приложения със закъснение (e.g., за индуктивни товари с високи пускови токове) или бързодействащи приложения (e.g., за резистивни товари).

Самовъзстановяващ се предпазител (Pptc) Механизъм на действие
Изработен от високомолекулен полимер и проводими частици, смолата се разширява поради топлина, когато възникне свръхток, блокиране на пътя, и се охлажда, за да възстанови ниското съпротивление след отстраняване на повредата‌1011. Скоростта на реакция е обратно пропорционална на силата на тока (като например 0805 пакет защита от второ ниво)‌.

‌В сравнение с традиционните предпазители‌

Примери за сценарии за свръхток:
Къси съединения:
При пряк контакт на два или повече проводника, създаване на път с ниско съпротивление за тока, възниква късо съединение.
Претоварвания:
Когато верига е подложена на ток, по-висок от нейния капацитет за продължителен период от време, счита се за претоварване.
Наземни съединения:
Когато електричеството тече от жив проводник към земята (земя), това се нарича заземяване.
Дъгови грешки:
Това са опасни електрически разряди, които могат да възникнат в кабелите или електрическите компоненти.
Ограничения:
Замяна: Предпазителите изискват подмяна, след като изгорят, което може да бъде неудобно.
Не може да се нулира: За разлика от прекъсвачите, предпазителите не могат да се нулират и използват повторно.
Може да не е толкова прецизен: Предпазителите може да не предлагат същото ниво на прецизност при прекъсване на тока като някои прекъсвачи.
В заключение, предпазителите са жизненоважна част от електрическата безопасност, осигуряване на надежден и рентабилен начин за защита на вериги и оборудване от опасностите от свръхток.
