الفرق وتطبيق الصمامات السريعة والبطيئة

الفرق الأساسي بين الصمامات سريعة المفعول وبطيئة المفعول. تكمن اختلافاتهم الرئيسية في سرعة الذوبان والقدرة على تحمل التيارات النبضية. تستجيب الصمامات سريعة المفعول بسرعة وهي مناسبة لحماية الدوائر الحساسة; يمكن للصمامات بطيئة المفعول أن تصمد أمام التيارات المفاجئة وتتجنب التشغيل الخاطئ.

بخصوص سيناريوهات التطبيق, يذكر أن الصمامات سريعة المفعول مناسبة للأحمال المقاومة وحماية IC, في حين أن الصمامات بطيئة المفعول مناسبة للأحمال السعوية/الحثية. هذه المعلومات مهمة جدًا لأن سيناريو التطبيق الخاطئ سيؤدي إلى فشل تشغيل الجهاز أو فشل الحماية. ويتم التأكيد بشكل خاص على ضرورة استخدام الصمامات بطيئة المفعول في المناسبات التي بها تيارات تصاعدية مثل تبديل مصادر الطاقة.

من حيث المبادئ التقنية, ال “خصائص التأخير” من الصمامات بطيئة المفعول مستمدة من الهياكل الخاصة وتصميمات المواد, والتي تمكنهم من امتصاص الطاقة ومقاومة النبضات. يعد هذا التفسير الأساسي ذا قيمة كبيرة ويمكن أن يساعد المستخدمين على فهم السبب وراء عدم قدرة الصمامات سريعة المفعول على استبدال الصمامات بطيئة المفعول.

اقتراحات عملية لاختيار المعلمة: التيار المقنن هو 1.5-2 أضعاف تيار العمل. لكن, ومن المهم أن نلاحظ سوء الفهم أنه كلما كان الإجراء أسرع, كلما كان ذلك أفضل. ال “التباطؤ” الصمامات بطيئة المفعول هي في الواقع انعكاس لقدرتهم على الحكم الذكي.

سيكون من الأوضح النظر في تنظيمه في جدول لإظهار المقارنة. يجب أن يتضمن الجدول أربعة أبعاد: خصائص دمج, الأحمال المطبقة, التطبيقات النموذجية, ومبادئ الاستبدال, بحيث يمكن للمستخدمين رؤيتها في لمحة. على سبيل المثال, ال “مقاومة الطفرة” يتوافق الصمام ذو النفخ البطيء مع الأحمال السعوية/الحثية, والتطبيقات النموذجية هي تبديل مصادر الطاقة وبدء تشغيل المحرك.

الفرق الرئيسي بين سريع المفعول (ضربة سريعة) وبطيئة المفعول (ضربة بطيئة) الصمامات تكمن في خصائص الصمامات, سيناريوهات التطبيق ومقاومة الطفرة. المقارنة المحددة هي على النحو التالي:

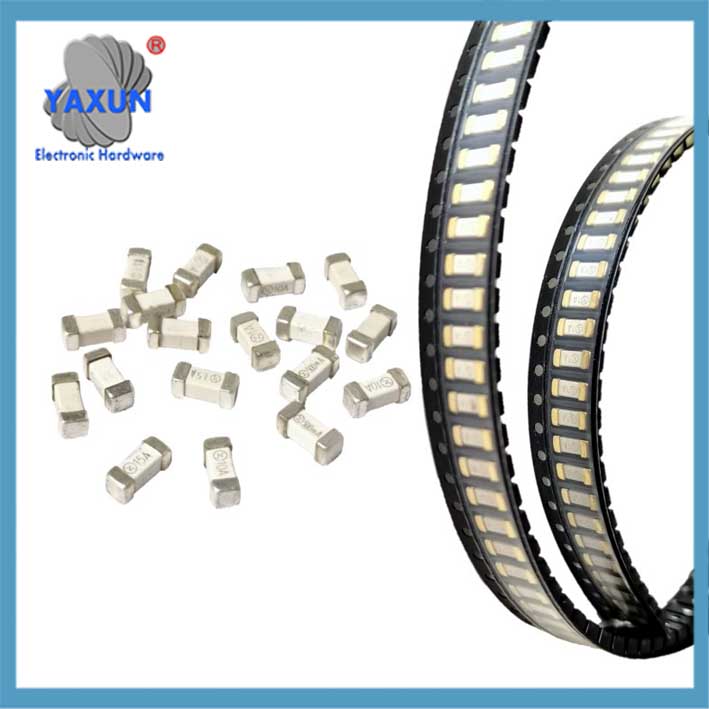

سريع بطيء, كسر سريع 6125 رقاقة الصمامات 20A, 30أ, 40أ, لحماية دائرة حزمة بطارية الطاقة الجديدة

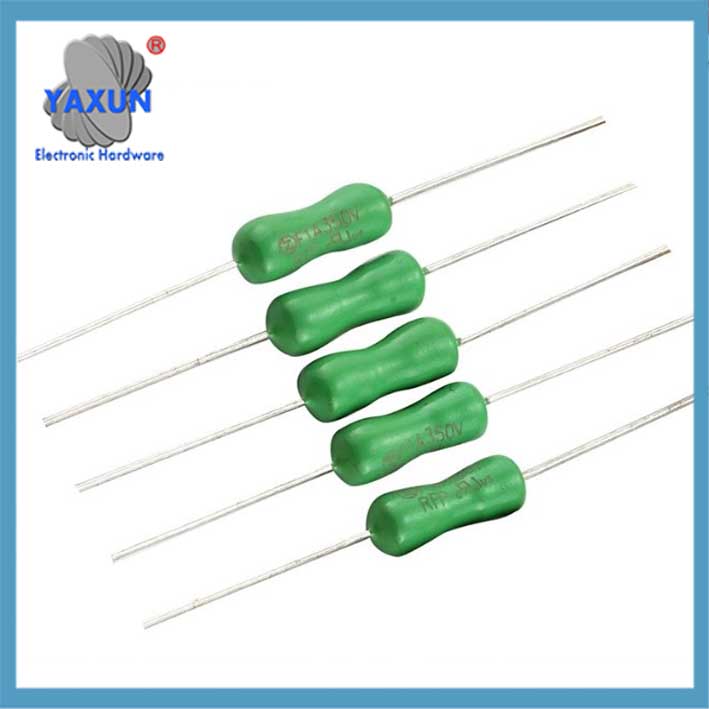

مايكرو المقاوم نوع بيكو خرطوشة مصغرة فيوز 250 فولت مع الرصاص المحوري الأخضر سريع المفعول ضربة سريعة

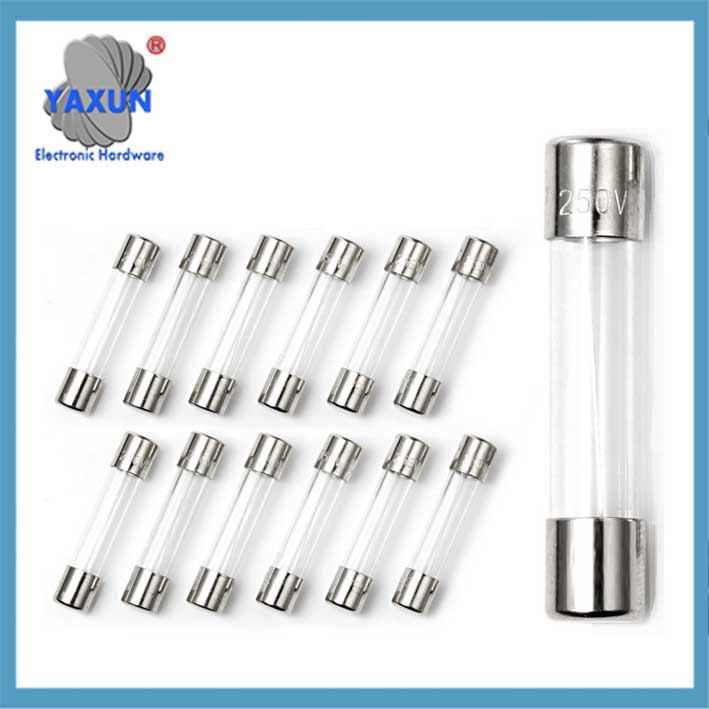

6×30, 6.3×32 أنبوب فيوز سريع المفعول 200 مللي أمبير - 50 أمبير 500 فولت, 600V, 750, 1000V

أنا. الفرق الجوهري

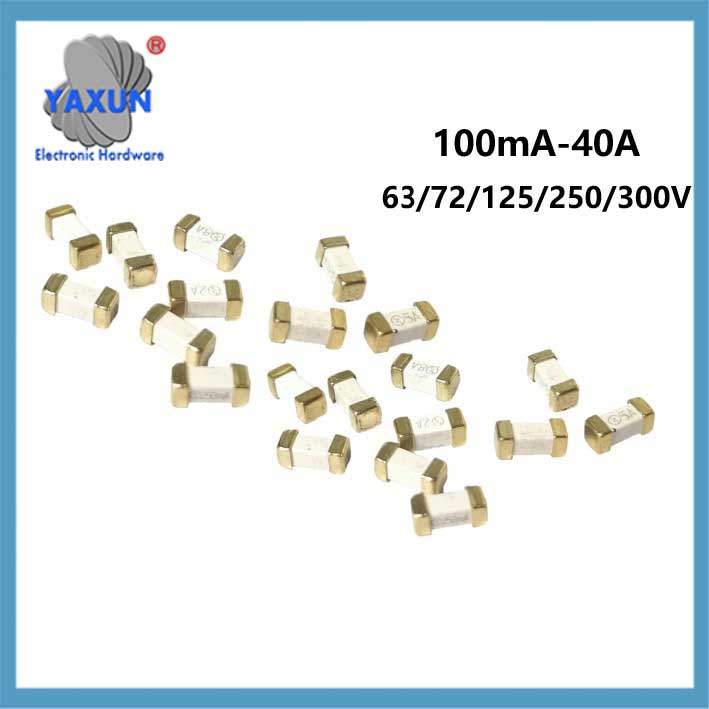

سريع المفعول, رقاقة بطيئة المفعول الصمامات 63 فولت 72 فولت 125 فولت 250 فولت 300 فولت لبطاريات الطاقة الجديدة

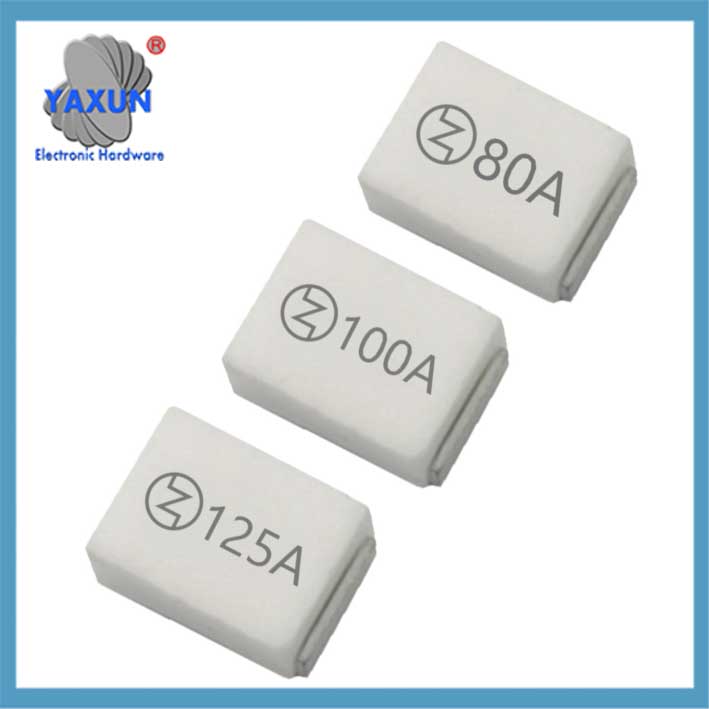

8810 الصمامات رقاقة عالية الحالية 20A-125A مربع السيراميك الصمامات بطيئة ضربة 32V ~ 125V

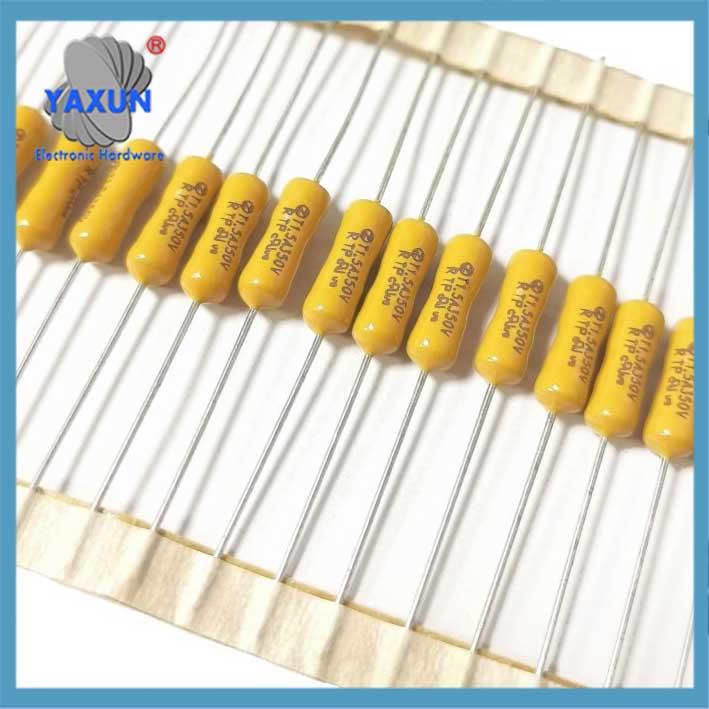

2.4-7مم الرصاص المحوري الأخضر / الأصفر فيوز 125-250 فولت 630mA 1A ~ 15A سريع-بطيء ضربة بيكو المقاومة فيوز

الثاني. سيناريو التطبيق‌
‌سيناريو قابل للتطبيق للمصهر سريع المفعول‌
دائرة مقاومة مع تيار عمل مستقر (غلاية كهربائية, سخان);
الدائرة التي تحتاج إلى حماية الأجهزة القيمة بسرعة (IC, أنبوب موس);
المعدات الإلكترونية الحساسة دون زيادة التيار.

‌سيناريوهات تطبيق الصمامات ذات النفخ البطيء‌
الدوائر السعوية مع طفرات بدء التشغيل (شحن تحويل التيار الكهربائي المكثفات كهربائيا);
الأحمال الحثية مع تيارات بدء التشغيل الكبيرة (المحركات, الضواغط);
محطات إدخال/إخراج الطاقة والوصلات الأخرى المعرضة لتداخل النبض.

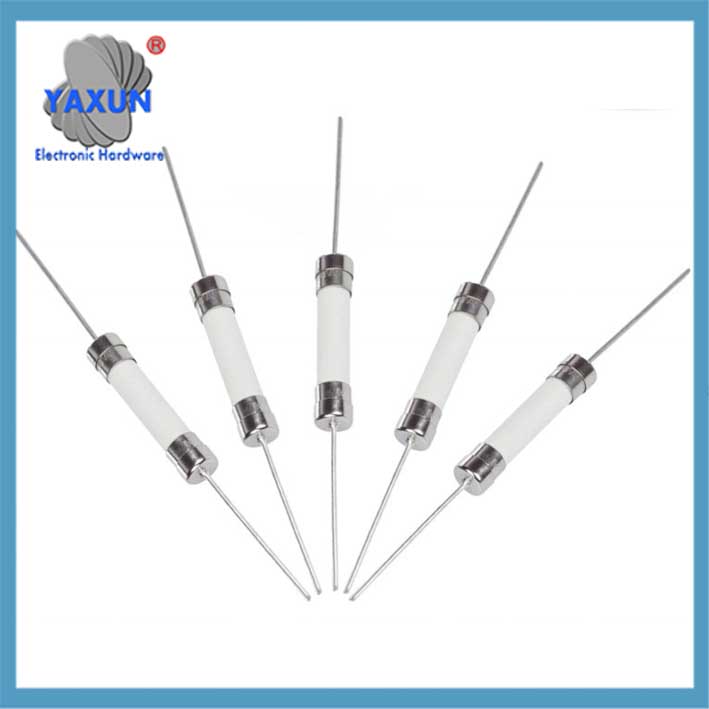

6×30 فتيل السيراميك 500 فولت/250 فولت/125 فولت 200mA-50A ضربة بطيئة سريعة النفخ

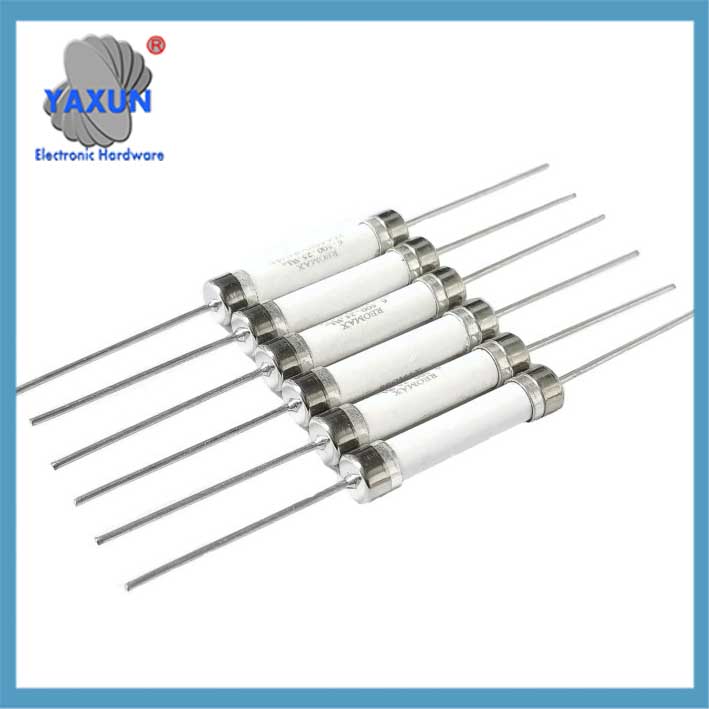

6×30, 6.35×32 أنبوب فيوز سيراميك عالي الجهد 200 مللي أمبير-50 أمبير 500 فولت, 600V, 750V, 1000V

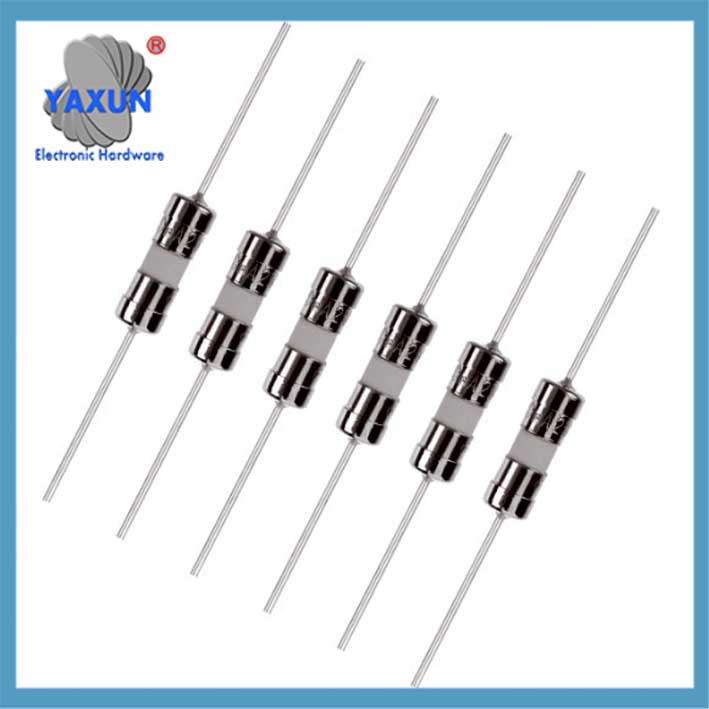

فتيل السيراميك 3×10, 3.6×10, 4أنبوب منصهر سيراميك مقاس 11 مم، 200 مللي أمبير - 15 أمبير، جسم واحد & مع سلك الرصاص

‌ثالثا. اعتبارات الاختيار‌
‌التصنيف الحالي: عادة 1.5-2 أضعاف الحد الأقصى لتيار التشغيل للمعدات لتكون متوافقة مع الزيادات.
‌مبدأ الاستبدال‌:
يمكن استبدال الكسر السريع بالكسر البطيء لتحسين مقاومة التداخل (باستثناء الدوائر الحساسة);
‌لا تستبدل أبدًا الكسر البطيء بالكسر السريع, وإلا فإنه سوف يسبب فتيل بدء التشغيل (مثل عندما يبدأ المحرك).
‌علامة التمييز:
عادةً ما يتم تمييز الاستراحة السريعة بالحرف ‌F‌ (سريع المفعول), ويتم تمييز الكسر البطيء بـ ‌T‌ (تأخير الوقت).

‌رابعا. المبدأ الفني‌
‌آلية تأخير الكسر البطيء‌: امتصاص الطاقة من خلال هياكل خاصة (مثل ذوبان السبائك), تحمل تيارات النبض مؤقتًا (مثل تيارات شحن المكثف), والصمام فقط عند التحميل الزائد بشكل مستمر.
‌آلية الكسر السريع‌: يتمتع المصهر ببنية دقيقة وهو حساس للتغيرات الحالية, ينكسر على الفور عند حدوث التيار الزائد.

⚠️ ‌تصحيح سوء الفهم‌: الاستراحة البطيئة لا تعني “استجابة بطيئة”, ولكن يمكن أن يميز بين تيار الصدع وتيار النبض لتجنب الحماية الخاطئة.
