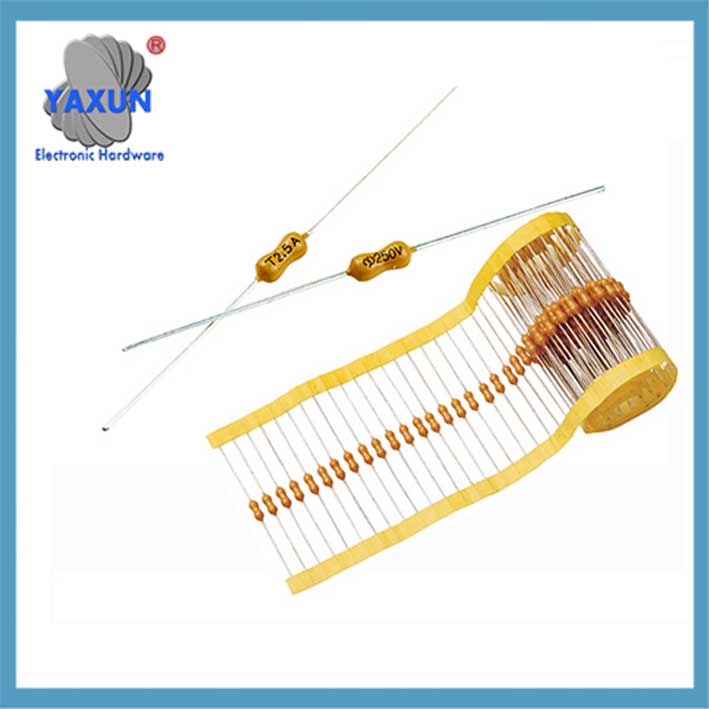

الرصاص المحوري 125/250V PICO Resistance Fuse

أ 2.4 × 7 مم فتيل الرصاص المحوري بتصنيف 125/250 فولت وحجم بيكو صغير, فتيل أسطواني مصمم لحماية التيار الزائد في الأجهزة الإلكترونية. ال “2.4 × 7 ملم” يشير إلى أبعاده, يشير إلى قطر 2.4 مللي متر وطول 7 مللي متر. ال “الرصاص المحوري” يعني أنه يحتوي على أسلاك تمتد من كل طرف لسهولة اللحام على لوحة الدائرة. يحدد تصنيف 125/250 فولت الحد الأقصى للجهد الذي يمكن للمصهر التعامل معه قبل النفخ. “بيكو” يدل على صغر حجمه, غالبا ما تستخدم في التطبيقات حيث المساحة محدودة.

2.4 * 7ملم المقاوم ضربة سريعة فيوز 63mA 125mA 250mA 1A 2A 3A 4A 5A 7A 8A 10A

2.4 * 7مم الرصاص الأخضر المحوري, الصمامات ذات المقاومة الصفراء ذات الضربة البطيئة

The Pico® II 2.4 × 7 ملم فتيل سريع المفعول حجم صغير

1. ‌الميزات الأساسية والتصنيف‌
‌المظهر والبنية: حزمة طلاء الايبوكسي, لون الجسم في الغالب أخضر أو ​​​​أصفر, وتستخدم بعض النماذج حلقات ملونة للإشارة إلى المعلمات الحالية (مثل 2 × 6 ملم, 3×9 ملم المواصفات).
‌خصائص الانصهار‌:
نوع سريع: سرعة الاستجابة السريعة, مناسبة للدوائر الحساسة;
نوع بطيء: تحمل التيار الزائد على المدى القصير (مثل تيار بدء تشغيل المحرك).
‌وظيفة مزدوجة: يعمل كمقاوم في التشغيل العادي ويدمج الدائرة في حالة التيار الزائد‌.
مقاس: 2.4مم × 7 مم, مما يدل على أبعادها المادية.
الرصاص المحوري: يحتوي المصهر على أسلاك تمتد من كلا الطرفين, مما يجعلها مناسبة للتركيب من خلال الفتحة على ثنائي الفينيل متعدد الكلور.
125/250V: يشير هذا إلى الحد الأقصى للجهد الذي يمكن للمصهر قطعه بأمان. يمكن استخدامه في دوائر ذات جهد 125 فولت أو 250 فولت.
بيكو: يشير إلى عامل شكل صغير, كثيرا ما تستخدم في الأجهزة الإلكترونية المدمجة.
فتيل المقاومة: المصهر هو جهاز أمان يحمي الدوائر من التيار الزائد. عندما يتجاوز التيار عتبة معينة, يذوب عنصر المصهر, كسر الدائرة ومنع الضرر.
حماية التيار الزائد: تتمثل الوظيفة الأساسية للمصهر في حماية الدائرة من التلف الناتج عن التدفق الزائد للتيار.
التطبيقات الإلكترونية: توجد هذه الصمامات بشكل شائع في الأجهزة الإلكترونية المختلفة, بما في ذلك إمدادات الطاقة, يعرض, ومعدات الشبكات.

2. ‌المعلمات والنماذج الرئيسية‌
‌المواصفات الكهربائية‌:
تصنيف الجهد:
تأكد من أن تصنيف جهد المصهر مناسب للدائرة التي سيحميها.
التقييم الحالي:
اختر منصهرًا ذو التصنيف الحالي الصحيح ليتوافق مع متطلبات الدائرة. سيؤدي استخدام منصهر ذي تصنيف تيار منخفض جدًا إلى انفجاره قبل الأوان, في حين أن استخدام واحد ذو تصنيف مرتفع جدًا لن يوفر الحماية الكافية.
نوع الصمامات:
تتوفر صمامات بيكو في أنواع مختلفة (على سبيل المثال, سريع المفعول, تأخير الوقت). حدد النوع المناسب بناءً على التطبيق المحدد وخصائص الدائرة التي سيحميها.
النطاق الحالي: 62أماه إلى 15A, نماذج نموذجية مثل S3090 (1أ-5أ), 2560 ريال (1أ-3أ)‌.
‌معايير الشهادة: حصل على شهادات دولية مثل UL, وكالة الفضاء الكندية, بنفايات, CCC‌.

3. ‌سيناريوهات التطبيق النموذجية‌
‌الالكترونيات الاستهلاكية: محول طاقة يو اس بي, حماية التيار الزائد في دوائر الشحن‌;
‌المعدات الصناعية: تركيب لوحة PCB عالية الكثافة (مثل نماذج حزمة SMD);
‌الكترونيات السيارات: هيكل المكونات الإضافية لحماية دائرة السيارة‌.

4. ‌احتياطات الاختيار والاستخدام‌
‌مطابقة المعلمة‌: يجب اختيار النموذج وفقًا لتيار العمل, الجهد وسرعة الصمامات‌;
‌طريقة التثبيت‌: تغليف الشريط مناسب لإنتاج التصحيح الآلي, ونماذج الرصاص المحورية مناسبة للحام عبر الفتحات‌;
‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‌‏: يمنع منعا باتا استخدام المقاومات العادية أو الأسلاك النحاسية لتجنب فشل الحماية‌.
