حماية التيار الزائد PTC الثرمستور

حماية التيار الزائد PTC الثرمستور

نظرة عامة على المنتج
حماية التيار الزائد الثرمستورات PTC عبارة عن مكونات وقائية تحمي تلقائيًا من درجات الحرارة والتيارات غير الطبيعية, وتعرف عادة باسم “الصمامات القابلة لإعادة التعيين” أو “10,000-الصمامات الوقت.” إنها تحل محل الصمامات التقليدية وتستخدم على نطاق واسع للحماية من التيار الزائد والحرارة الزائدة في المحركات, محولات, تبديل إمدادات الطاقة, الدوائر الإلكترونية, والتطبيقات الأخرى. حماية التيار الزائد تعمل الثرمستورات PTC على تقليل التيار المتبقي عن طريق الحد من تبديد الطاقة في الدائرة بأكملها من خلال التغيير المفاجئ في المقاومة. بينما لا يمكن إعادة ضبط الصمامات التقليدية تلقائيًا بعد انفجار الدائرة الكهربائية, حماية التيار الزائد تعود الثرمستورات PTC إلى حالة الحماية المسبقة بمجرد إزالة الخطأ. إذا تكرر الخطأ, يمكنهم استئناف وظيفة الحماية من التيار الزائد والحرارة الزائدة.

عند اختيار الثرمستور PTC للحماية من التيار الزائد كمكون للحماية من التيار الزائد والحرارة الزائدة, قم أولاً بتحديد الحد الأقصى لتيار التشغيل العادي للدائرة (التيار غير التشغيلي للثرمستور PTC) والحد الأقصى لدرجة الحرارة المحيطة في موقع تركيب الثرمستور PTC (أثناء التشغيل العادي). التالي, النظر في الحماية الحالية (أي., تيار التعثر للثرمستور PTC لحماية التيار الزائد), الحد الأقصى لجهد التشغيل, ومقاومة الطاقة المقدرة صفر. وينبغي أيضًا مراعاة عوامل مثل أبعاد المكون. ويبين الشكل التالي العلاقة بين درجة حرارة التشغيل المحيطة, تيار غير متعثر, وتنطلق الحالية.

الثرمستور PTC لحماية التيار الزائد

قرص حماية التيار الزائد PTC الثرمستور 0R30 24V 1.8A 120C يحل محل شركة Siemens

1000V الثرمستور PTC MZ8, 100 200ص 75 درجات, 1كيلو فولت, حماية التيار الزائد, سيراميك متين

مبدأ التطبيق
عندما تعمل الدائرة بشكل طبيعي, التيار المتدفق من خلال الثرمستور PTC لحماية التيار الزائد أقل من التيار المقنن. يحافظ الثرمستور PTC على مقاومة منخفضة ولا يؤثر على التشغيل العادي للدائرة المحمية. عندما يحدث خطأ في الدائرة ويتجاوز التيار بشكل ملحوظ التيار المقنن, يسخن الثرمستور PTC فجأة, بافتراض حالة مقاومة عالية, وضع الدائرة في نسبيا “عن” الدولة وبالتالي حمايتها من التلف. بمجرد حل الخطأ, يعود الثرمستور PTC تلقائيًا إلى حالة المقاومة المنخفضة, وتستأنف الدائرة عملها الطبيعي.

شكل 2 يُظهر المنحنى المميز للفولت أمبير ومنحنى الحمل للدائرة أثناء التشغيل العادي. من النقطة أ إلى النقطة ب, يزداد الجهد المطبق على الثرمستور PTC تدريجياً, كما أن التيار المتدفق عبره يزداد خطيًا, مما يشير إلى أن مقاومة الثرمستور PTC تظل دون تغيير بشكل أساسي, البقاء في حالة مقاومة منخفضة. من النقطة B إلى النقطة E, الجهد يزيد تدريجيا, وتزداد مقاومة الثرمستور PTC بسرعة بسبب توليد الحرارة. كما أن التيار المتدفق عبره يتناقص بسرعة, مما يشير إلى أن الثرمستور PTC قد دخل حالة الحماية الخاصة به. إذا كان منحنى الحمل الطبيعي أقل من النقطة B, لن يدخل الثرمستور PTC في حالة الحماية الخاصة به.

عمومًا, هناك ثلاثة أنواع من الحماية من التيار الزائد ودرجة الحرارة الزائدة:

1. التيار الزائد (شكل 3): RL1 هو منحنى الحمل أثناء التشغيل العادي. عندما تنخفض مقاومة الحمل, كما هو الحال عندما يكون هناك دوائر قصيرة في خط المحولات, يتغير منحنى الحمل من RL1 إلى RL2, تتجاوز النقطة ب, ويدخل الثرمستور PTC في حالة الحماية.

2. الجهد الزائد (شكل 4): عندما يزيد الجهد الكهربائي, مثلاً عندما يرتفع جهد خط كهرباء 220 فولت فجأة إلى 380 فولت, يتغير منحنى الحمل من RL1 إلى RL2, تتجاوز النقطة ب, ويدخل الثرمستور PTC في حالة الحماية.

3. اسخن (شكل 5): عندما ترتفع درجة الحرارة المحيطة عن حد معين, يتغير منحنى خاصية الفولت أمبير للثرمستور PTC من A-B-E إلى A-B1-F. عندما يتجاوز منحنى الحمل RL النقطة B1, يدخل الثرمستور PTC في وضع الحماية.

مخطط دائرة حماية التيار الزائد

نموذج	المقاومة المقدرة R25(أوه) ±25%	غير التشغيل الحالي كثافة العمليات(أماه)		التشغيل الحالي @25 درجة مئوية هو - هي(أماه)	أقصى جهد التشغيل vmax(أ)	الحد الأقصى الحالي ايماكس(أ)	درجة حرارة كوري ح(℃)	أبعاد (مم)
نموذج	المقاومة المقدرة R25(أوه) ±25%	@25 درجة مئوية	@60 درجة مئوية	التشغيل الحالي @25 درجة مئوية هو - هي(أماه)	أقصى جهد التشغيل vmax(أ)	الحد الأقصى الحالي ايماكس(أ)	درجة حرارة كوري ح(℃)	دماكس	تماكس	فد
MZ11-20p3r7h265	3.7	530	430	1050	265	4.3	120(ص)	22.0	5.0	0.6
MZ11-16P6R0H265	6.0	390	300	780	265	3.1		17.5	5.0	0.6
MZ11-16P7R0H265	7.0	350	280	700	265	3.1		17.5	5.0	0.6
MZ11-13P10RH265	10	260	200	520	265	1.8		14.0	5.0	0.6
MZ11-13P12RH265	12	225	180	450	265	1.8		14.0	5.0	0.6
MZ11-12P10RH265	10	250	200	500	265	1.8		13.5	5.0	0.6
MZ11-10P15RH265	15	180	140	350	265	1.2		11.0	5.0	0.6
MZ11-10P39RH265	39	130	100	250	265	1.2		11.0	5.0	0.6
MZ11-08P15RH265	15	150	120	300	265	0.8		9.0	5.0	0.6
MZ11-08P25RH265	25	130	100	250	265	0.8		9.0	5.0	0.6
MZ11-08P35RH265	35	115	90	225	265	0.8		9.0	5.0	0.6
MZ11-08P45RH265	45	105	80	220	265	0.8		9.0	5.0	0.6
MZ11-08P55RH265	55	90	70	180	265	0.8		9.0	5.0	0.6
MZ11-07P82RH265	82	70	50	140	265	0.6		8.0	5.0	0.6
MZ11-07P56RH265	56	90	60	175	265	0.6		8.0	5.0	0.6
MZ11-06P33RH265	33	110	85	220	265	0.4		7.0	5.0	0.6
MZ11-05P70RH265	70	65	50	130	265	0.3		6.5	5.0	0.6
MZ11-05P85RH265	85	60	45	120	265	0.3		6.5	5.0	0.6
MZ11-05P39RH265	39	80	65	160	265	0.2		6.5	5.0	0.6
MZ11-05P121H265	120	45	35	90	265	0.3		6.5	5.0	0.6
MZ11-05P181H265	180	40	30	80	265	0.3		6.5	5.0	0.6
MZ11-04P70RH265	70	50	40	100	265	0.2		5.5	5.0	0.6
MZ11-04P121H265	120	40	30	80	265	0.2		5.5	5.0	0.6
MZ11-03P151H265	150	40	30	75	265	0.2		4.5	5.0	0.5
MZ11-10N12RH265	12	170	130	340	265	1.2	100(ن)	11.0	5.0	0.6
MZ11-10N18RH265	18	145	110	290	265	1.2		11.0	5.0	0.6
MZ11-10N22RH265	22	125	90	250	265	1.2		11.0	5.0	0.6
MZ11-07N22RH265	22	120	90	225	265	0.5		8.0	5.0	0.6
MZ11-05N151H265	150	38	30	80	265	0.3		6.5	5.0	0.6
MZ11-05N301H265	300	27	20	55	265	0.3		6.5	5.0	0.6
MZ11-05N601H265	600	20	15	40	265	0.2		6.5	5.0	0.6
MZ11-05N102H265	1000	15	12	30	265	0.2		6.5	5.0	0.6
MZ11-04N151H265	150	36	28	80	265	0.3		5.5	5.0	0.6
MZ11-03N151H265	150	33	25	65	265	0.2		4.5	5.0	0.5
MZ11-03N101H265	100	40	30	80	265	0.2		4.5	5.0	0.5
MZ11-03N70RH265	70	45	35	90	265	0.1		4.5	5.0	0.5
MZ11-08M12RH265	12	120	70	220	265	0.8	80(م)	9.0	5.0	0.6
MZ11-08M25RH265	25	85	50	170	265	0.8		9.0	5.0	0.6
MZ11-08M35RH265	35	80	50	150	265	0.8		9.0	5.0	0.6
MZ11-08M50RH265	50	60	40	120	265	1.0		9.0	5.0	0.6
MZ11-07M101H265	100	50	30	100	265	0.6		8.0	5.0	0.6
MZ11-05M70RH265	70	50	30	100	265	0.3		6.5	5.0	0.6
MZ11-05M121H265	120	30	20	60	265	0.3		6.5	5.0	0.6
MZ11-03M101H265	100	25	18	55	265	0.2		4.5	5.0	0.5
MZ11-03M151H265	150	22	15	45	265	0.2		4.5	5.0	0.5

نموذج	المقاومة المقدرة R25(أوه) ±25%	غير التشغيل الحالي كثافة العمليات(أماه)		التشغيل الحالي @25 درجة مئوية هو - هي(أماه)	أقصى جهد التشغيل vmax(أ)	الحد الأقصى الحالي ايماكس(أ)	درجة حرارة كوري ح(℃)	أبعاد (مم)
نموذج	المقاومة المقدرة R25(أوه) ±25%	@25 درجة مئوية	@60 درجة مئوية	التشغيل الحالي @25 درجة مئوية هو - هي(أماه)	أقصى جهد التشغيل vmax(أ)	الحد الأقصى الحالي ايماكس(أ)	درجة حرارة كوري ح(℃)	دماكس	تماكس	فد
MZ12-20P2R6H140	2.6	650	500	1300	140	4.3	120(ص)	22.0	5.0	0.6
MZ12-16P4R7H140	4.7	425	330	850	140	3.1		17.5	5.0	0.6
MZ12-16P5R6H140	5.6	400	310	800	140	3.1		17.5	5.0	0.6
MZ12-13P6R8H140	6.8	325	250	650	140	1.8		14.0	5.0	0.6
MZ12-12P5R6H140	5.6	325	250	650	140	1.8		13.5	5.0	0.6
MZ12-12P6R8H140	6.8	300	230	600	140	1.8		13.5	5.0	0.6
MZ12-10P10RH140	10	225	170	450	140	1.2		11.0	5.0	0.6
MZ12-10P6R8H140	6.8	275	200	550	140	1.2		11.0	5.0	0.6
MZ12-08P22RH140	22	135	110	270	140	0.8		9.0	5.0	0.6
MZ12-06P25RH140	25	125	90	250	140	0.5		7.0	5.0	0.6
MZ12-05P33RH140	33	90	70	175	140	0.3		6.5	5.0	0.6
MZ12-16R2R1H140	2.1	710	570	1420	140	3.1	140(ص)	17.5	5.0	0.6
MZ12-13R3R8H140	3.8	500	400	1000	140	1.8		14.0	5.0	0.6
MZ12-10R15RH140	15	210	170	420	140	1.2		11.0	5.0	0.6
MZ12-10R6R7H140	6.7	300	230	600	140	1.2		11.0	5.0	0.6
MZ12-10R10RH140	10	250	200	500	140	1.2		11.0	5.0	0.6

نموذج	المقاومة المقدرة R25(أوه) ±25%	غير التشغيل الحالي كثافة العمليات(أماه)		التشغيل الحالي @25 درجة مئوية هو - هي(أماه)	أقصى جهد التشغيل vmax(أ)	الحد الأقصى الحالي ايماكس(أ)	درجة حرارة كوري ح(℃)	أبعاد (مم)
نموذج	المقاومة المقدرة R25(أوه) ±25%	@25 درجة مئوية	@60 درجة مئوية	التشغيل الحالي @25 درجة مئوية هو - هي(أماه)	أقصى جهد التشغيل vmax(أ)	الحد الأقصى الحالي ايماكس(أ)	درجة حرارة كوري ح(℃)	دماكس	تماكس	فد
MZ13-10R1R8H30	1.8	650	550	1300	30	4.3	140(ص)	11.0	4.0	0.6
MZ13-08R1R8H30	1.8	600	500	1100	30	3.0	140(ص)	9.0	4.0	0.6
MZ13-12P1R2H30	1.2	750	600	1500	30	5.5	120(ص)	13.5	4.0	0.6
MZ13-12P1R8H30	1.8	500	430	1000	30	5.5		13.5	4.0	0.6
MZ13-10P2R7H30	2.7	380	320	700	30	4.3		11.0	4.0	0.6
MZ13-08P1R8H30	1.8	550	450	1000	30	3.0		9.0	4.0	0.6
MZ13-08P4R2H30	4.2	280	230	560	30	3.0		9.0	4.0	0.6
MZ13-05P10RH30	10	170	140	340	30	1.0		6.5	4.0	0.6
MZ14-16P2R3H60	2.3	550	450	1100	60	8.0		17.5	4.0	0.6
MZ14-12P3R7H60	3.7	380	320	750	60	5.5		13.5	4.0	0.6
MZ14-10P5R6H60	5.6	300	250	600	60	4.3		11.0	4.0	0.6
MZ14-08P9R4H60	9.4	180	150	360	60	3.0		9.0	4.0	0.6
MZ14-05P25RH60	25	100	85	200	60	1.0		6.5	4.0	0.6
MZ14-03P55RH60	55	60	50	120	60	0.7		4.5	4.0	0.5
MZ14-08m4r7h60	4.7	180	120	360	60	3.0	80(م)	9.0	4.0	0.6

نموذج	المقاومة المقدرة R25(أوه) ±25%	غير التشغيل الحالي كثافة العمليات(أماه)		التشغيل الحالي @25 درجة مئوية هو - هي(أماه)	أقصى جهد التشغيل vmax(أ)	الحد الأقصى الحالي ايماكس(أ)	درجة حرارة كوري ح(℃)	أبعاد (مم)
نموذج	المقاومة المقدرة R25(أوه) ±25%	@25 درجة مئوية	@60 درجة مئوية	التشغيل الحالي @25 درجة مئوية هو - هي(أماه)	أقصى جهد التشغيل vmax(أ)	الحد الأقصى الحالي ايماكس(أ)	درجة حرارة كوري ح(℃)	دماكس	تماكس	فد
MZ15-10R1R2H15	1.2	850	700	1550	15	4.3	140(ص)	11.0	4.0	0.6
MZ15-08R1R0H15	1.0	850	700	1500	15	3.0		9.0	4.0	0.6
MZ15-08r1r8h15	1.8	600	500	1100	15	3.0		9.0	4.0	0.6
MZ15-07R1R0H15	1.0	750	600	1350	15	2.5		8.0	4.0	0.6
MZ15-07R1R2H15	1.2	650	550	1200	15	2.5		8.0	4.0	0.6
MZ15-05R4R6H15	4.6	350	300	680	15	1.0		6.5	4.0	0.6
MZ15-03R13RH15	13	180	150	350	15	0.7		4.5	4.0	0.5
MZ15-10P1R2H18	1.2	700	600	1400	18	4.3	120(ص)	11.0	4.0	0.6
MZ15-08p1r0H18	1.0	650	550	1200	18	3.0		9.0	4.0	0.6
MZ15-08P1R8H18	1.8	550	450	1000	18	3.0		9.0	4.0	0.6
MZ15-05P4R6H18	4.6	300	250	580	18	1.0		6.5	4.0	0.6
MZ15-03P13RH18	13	145	120	280	18	0.7

معلمات النموذج

الثرمستور PTC للأغراض العامة لحماية التيار الزائد

مخطط دائرة حماية التيار الزائد PTC

دليل اختيار الثرمستورات PTC للحماية من التيار الزائد

المعلمات النموذجية لثرمستور حماية التيار الزائد PTC

1. أقصى جهد التشغيل
عندما يتم توصيل الثرمستور PTC على التوالي في الدائرة, يبقى فقط جزء صغير من الجهد عبره أثناء التشغيل العادي. عندما ينشط الثرمستور PTC ويفترض حالة مقاومة عالية, يجب أن يتحمل جهد مصدر الطاقة بالكامل تقريبًا. لذلك, عند اختيار الثرمستور PTC, تأكد من أن لديه الحد الأقصى لجهد التشغيل العالي بما فيه الكفاية, مع الأخذ في الاعتبار أيضًا التقلبات المحتملة في جهد مصدر الطاقة.

2. عدم التشغيل الحالي والتشغيل الحالي
لضمان التبديل الموثوق, يجب أن يكون تيار التشغيل ضعف التيار غير التشغيلي على الأقل.
لأن درجة الحرارة المحيطة تؤثر بشكل كبير على كل من التيارات غير العاملة والتيارات العاملة (انظر الشكل أدناه), ويجب النظر في أسوأ السيناريوهات. يجب تحديد التيار غير التشغيلي عند الحد الأقصى لدرجة الحرارة المحيطة المسموح بها, بينما ينبغي اختيار تيار التشغيل عند درجة حرارة محيطة أقل.

3. الحد الأقصى للتيار المسموح به عند الحد الأقصى لجهد التشغيل
عندما يكون الثرمستور PTC مطلوبًا لأداء وظيفة الحماية, افحص الدائرة بحثًا عن الظروف التي قد تولد تيارات تتجاوز الحد الأقصى المسموح به. يشير هذا عمومًا إلى المواقف التي يوجد فيها خطر حدوث ماس كهربائي. تحدد ورقة البيانات الحد الأقصى للقيمة الحالية. قد يؤدي تجاوز هذه القيمة إلى تلف الثرمستور PTC أو فشله قبل الأوان.

4. تبديل درجة الحرارة (درجة حرارة كوري)
نحن نقدم مكونات حماية التيار الزائد مع درجات حرارة كوري تصل إلى 80 درجة مئوية, 100درجة مئوية, 120درجة مئوية, و 140 درجة مئوية. يعتمد التيار غير التشغيلي على درجة حرارة كوري وقطر شريحة الثرمستور PTC. لتقليل التكاليف, يجب اختيار المكونات ذات درجات حرارة كوري العالية والأبعاد الصغيرة. بالإضافة إلى, يجب الأخذ في الاعتبار ما إذا كانت درجة حرارة السطح المرتفعة لثرمستور PTC قد تسبب آثارًا جانبية غير مرغوب فيها في الدائرة. عمومًا, يجب أن تتجاوز درجة حرارة كوري الحد الأقصى لدرجة حرارة التشغيل المحيطة بمقدار 20 إلى 40 درجة مئوية.

5. التأثير البيئي

عند التعرض للمواد الكيميائية أو عند استخدام مركبات التأصيص أو الحشو, ويجب توخي الحذر الشديد. وهذا يمكن أن يقلل من فعالية الثرمستور PTC بسبب تقليل سيراميك تيتانات الباريوم. يمكن أن تؤدي التغييرات في التوصيل الحراري الناتجة عن وضع الأصيص أيضًا إلى ارتفاع درجة الحرارة والضرر الموضعي.

زائدة: مثال على اختيار الثرمستور PTC لحماية التيار الزائد لمحولات الطاقة

يحتوي محول الطاقة على جهد أساسي قدره 220 فولت, الجهد الثانوي 16 فولت, والتيار الثانوي 1.5A. خلال حالة التيار الزائد الثانوية, التيار الأساسي حوالي 350 مللي أمبير, وينبغي تفعيل الحماية داخل 10 دقائق. تتراوح درجة حرارة تشغيل المحول من -10 درجة مئوية إلى 40 درجة مئوية, مع ارتفاع درجة الحرارة من 15 درجة مئوية إلى 20 درجة مئوية أثناء التشغيل العادي. يتم تثبيت الثرمستور PTC بالقرب من المحول. يرجى اختيار الثرمستور PTC للحماية الأولية.

1. تحديد الحد الأقصى لجهد التشغيل

جهد تشغيل المحول هو 220 فولت. النظر في تقلبات إمدادات الطاقة, يجب أن يكون الحد الأقصى لجهد التشغيل 220 فولت × (1 + 20%) = 264V.

الحد الأقصى لجهد التشغيل للثرمستور PTC هو 265 فولت.

2. تحديد التيار غير التشغيلي

تظهر الحسابات والقياسات أن التيار الأساسي للمحول هو 125 مللي أمبير أثناء التشغيل العادي. مع الأخذ في الاعتبار أن درجة الحرارة المحيطة في موقع تركيب الثرمستور PTC يمكن أن تصل إلى 60 درجة مئوية, يجب أن يكون التيار غير التشغيلي عند 60 درجة مئوية 130-140 مللي أمبير.

3. تحديد التشغيل الحالي

مع الأخذ في الاعتبار أن درجة الحرارة المحيطة في موقع تركيب الثرمستور PTC يمكن أن تصل إلى -10 درجة مئوية أو 25 درجة مئوية, يجب أن يكون تيار التشغيل 340-350 مللي أمبير عند -10 درجة مئوية أو 25 درجة مئوية, مع وقت التشغيل تقريبا 5 دقائق.

4. تحديد مقاومة الطاقة الصفرية المقدرة R25

عندما يتم توصيل الثرمستور PTC على التوالي مع الأساسي, ينبغي التقليل من انخفاض الجهد الناتج. يجب أيضًا تقليل توليد الحرارة الخاص بالثرمستور PTC. عمومًا, يجب أن يكون انخفاض الجهد لثرمستور PTC أقل من 1% من إجمالي إمدادات الطاقة. يتم حساب R25 على النحو التالي:

220الخامس × 1% ÷ 0.125 أمبير = 17.6 أوم

5. تحديد الحد الأقصى الحالي

وفقا للقياسات الفعلية, عندما تكون الدائرة الثانوية للمحول قصيرة, يمكن أن يصل التيار الأساسي إلى 500 مللي أمبير. مع الأخذ في الاعتبار زيادة التيار المتدفق خلال الملف الابتدائي عند حدوث ماس كهربائى جزئي, يجب أن يكون الحد الأقصى لتيار الثرمستور PTC أعلى من 1A.

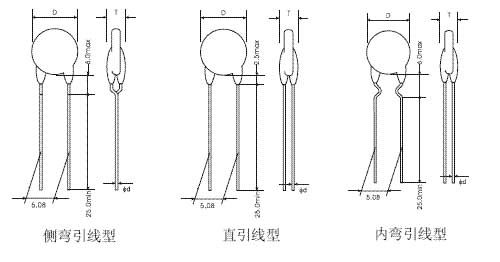

6. تحديد درجة حرارة وأبعاد كوري
مع الأخذ في الاعتبار أن درجة الحرارة المحيطة في موقع تركيب الثرمستور PTC يمكن أن تصل إلى 60 درجة مئوية, أضف 40 درجة مئوية إلى هذه القيمة عند اختيار درجة حرارة كوري, مما أدى إلى درجة حرارة كوري 100 درجة مئوية. لكن, مع الأخذ في الاعتبار التكلفة وحقيقة عدم تثبيت الثرمستور PTC داخل ملف المحول, لن تؤثر درجة حرارة سطحه المرتفعة سلبًا على المحول, لذلك يمكن اختيار درجة حرارة كوري 120 درجة مئوية. وهذا يسمح بتقليل قطر الثرمستور PTC, خفض التكاليف.

7. تحديد نموذج الثرمستور PTC
بناء على المتطلبات المذكورة أعلاه, بعد التشاور مع ورقة المواصفات الخاصة بشركتنا, اخترنا MZ11-10P15RH265. إنه: الحد الأقصى لجهد التشغيل 265 فولت, مقاومة الطاقة المقدرة صفر 15Ω ± 25%, تيار غير تشغيلي 140 أماه, التشغيل الحالي 350 أماه, الحد الأقصى الحالي 1.2A, درجة حرارة كوري 120 درجة مئوية, والحد الأقصى للحجم ø11.0 ملم.

أوضاع فشل PTC
هناك مؤشران رئيسيان لقياس موثوقية الثرمستورات PTC:

أ. القدرة على تحمل الجهد: يمكن أن يؤدي تجاوز الجهد المحدد إلى حدوث قصور في دائرة الثرمستور PTC وتعطله. يؤدي تطبيق الجهد العالي إلى التخلص من المنتجات ذات القدرة على تحمل الجهد المنخفض, التأكد من أن الثرمستورات PTC آمنة تحت الحد الأقصى لجهد التشغيل (vmax).
ب. قدرة الصمود الحالية: يمكن أن يؤدي تجاوز التيار المحدد أو عدد دورات التبديل المحددة إلى إظهار الثرمستور PTC لحالة مقاومة عالية لا رجعة فيها وفشله. لا يمكن لاختبار التشغيل والإيقاف الدوري القضاء تمامًا على حالات الفشل المبكرة.

في ظل ظروف التشغيل المحددة, يُظهر الثرمستور PTC حالة مقاومة عالية بعد الفشل. تطبيق الجهد على المدى الطويل إلى الثرمستور PTC (عموما أكبر من 1000 ساعات) يؤدي إلى زيادة ضئيلة في مقاومته في درجة حرارة الغرفة. تكون هذه الزيادة أكثر وضوحًا في عناصر التسخين PTC مع درجة حرارة كوري تتجاوز 200 درجة مئوية. إلى جانب عناصر التسخين PTC, السبب الرئيسي لفشل PTC هو التشقق الناتج عن الضغط في وسط السيراميك أثناء التبديل. أثناء تشغيل الثرمستور PTC, توزيعات غير متساوية لدرجة الحرارة, المقاومة, المجال الكهربائي, وتؤدي كثافة الطاقة داخل سيراميك PTC إلى ارتفاع الضغط في المركز, مما يؤدي إلى التصفيح والتشقق.
