سخان ثرموستاتي PTC ذو الجهد المنخفض

نظرة عامة على المنتج
Low-voltage PTC thermostatic heaters require only 3-24V voltage to maintain constant temperature heating. Their principle is that when power is applied, the PTC thermistor’s self-heating causes its resistance to enter the transition region, maintaining a constant surface temperature. تعتمد درجة الحرارة هذه فقط على درجة حرارة كوري للثرمستور PTC والجهد المطبق, وهو مستقل إلى حد كبير عن درجة الحرارة المحيطة.

سخانات PTC عبارة عن أجهزة تسخين مصممة للاستفادة من خصائص التسخين بدرجة حرارة ثابتة للسخانات الحرارية PTC ذات الجهد المنخفض. في منخفض- وتطبيقات التدفئة متوسطة الطاقة, توفر سخانات PTC مزايا لا مثيل لها من خلال عناصر التسخين التقليدية, بما في ذلك التدفئة درجة حرارة ثابتة, لا لهب مفتوح, كفاءة تحويل الحرارة العالية, الحد الأدنى من التأثير من جهد مصدر الطاقة, وعمر طويل. يتم تفضيل استخدامها في أجهزة التدفئة الكهربائية بشكل متزايد من قبل R&مهندسين د.

عنصر التسخين PTC, عنصر تسخين PTC مطلي بالفضة للرشاشات

12v~220v ceramic ptc constant temperature air electric heater, cast aluminum heating plate

لوحة تسخين بدرجة حرارة ثابتة PTC, لوحة تسخين بدرجة حرارة منخفضة للغاية

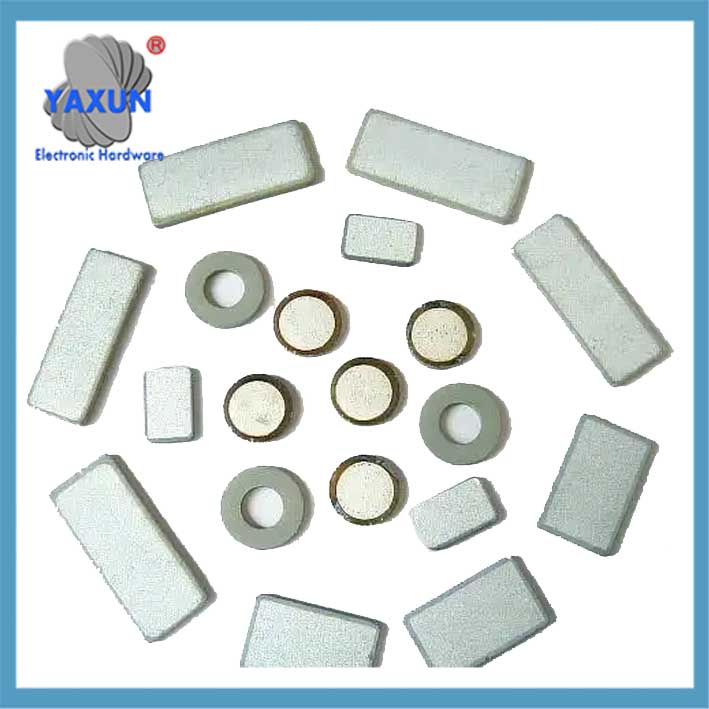

PTC thermistors for constant-temperature heating can be manufactured in a variety of shapes and specifications. الأشكال الشائعة تشمل الأقراص, المستطيلات, شرائط, حلقات, and honeycomb structures. Combining these PTC heating elements with metal components can create various high-power PTC heaters. ملحوظة: High-power, low-voltage PTC thermostatic heaters have very high power requirements. على سبيل المثال, a 500W heater with a 12V supply draws a normal operating current of 500 ÷ 12 = 41.67A. لذلك, the power supply must be capable of supplying at least 50A.

تصميم التطبيق
الاستفادة من مبدأ التسخين بدرجة حرارة ثابتة للثرمستورات PTC, applications include hair straighteners, مقاطع الشعر, مقاطع الشعر, ion perms, تجعيد, تجعيد, تجعيد السيراميك, ملقط الشعر, مكاوي الشباك, أمشاط كهربائية, بكرو الشعر الأيونات السالبة, مدلكين, طاردات البعوض, موزعات لفائف البعوض, موزعات العطر, موزعات العطور, مسدسات الغراء الساخن, foot bath heating, أكواب الترمس, سخانات المياه, صناع القهوة, مدافئ القهوة, سخانات القهوة, موزعات المياه, موزعات المياه الساخنة والباردة, سخانات الحليب, تسخين الدش, طاردات البعوض الكهربائية, تدفئة اليد, المجففات, لوحات ساخنة كهربائية, مكاوي كهربائية, مكاوي اللحام الكهربائية, electric adhesives, hair curlers, الاستحمام, shoe dryers, shoe dryers, تدفئة القدم, لوحات التدفئة الكهربائية, محللي الطيف, العلاج الطيفي, أجهزة العلاج الطبيعي, التدفئة بالأشعة تحت الحمراء, مكربنات الدراجات النارية, مرطبات كهربائية, and moisture-proof heating for electrical instruments. Constant temperature incubators, زجاجات الترمس الإلكترونية, صناديق معزولة, أكواب معزولة, صواني معزولة, خزائن معزولة, لوحات ساخنة كهربائية, thermotherapy devices, صناع القهوة, ذوبان الشمع, مولدات البخار, مرطبات, بثق الشوكولاتة, soldering irons, acupuncture equipment, القسطرة البولية, تدفئة القدم, مجففات الأيدي, ماكينات حلوى القطن, مدلكين, سخانات الهواء الدافئ الصغيرة, مجففات الشعر, control cabinet heating and moisture-proofing systems, المراقبين, أفران كهربائية, toaster ovens, IV drip kits, المعدات الطبية, الأجهزة المنزلية, الأجهزة الصغيرة, وأكثر.

Low-voltage PTC heaters
Appearance and Structure

نموذج	Rated Temperature Resistance 25درجة مئوية/أوم	درجة حرارة السطح /℃	الجهد المقنن /V	طول لتر/مم	عرض ث / مم	سماكة تي / مم
MZ9-L35W6T2.1V12T60	10~30	60±10	12	35	6	2.1
MZ9-L35W6T2.1V12T70	10~30	70±10	12	35	6	2.1
MZ9-L35W5T2.1V12T180	10~30	180±10	12	35	5	2.1
MZ9-L35W5T2.1V12T240	10~30	240±10	12	35	5	2.1
MZ9-L35W5T2.1V12T270	10~ 40	270±10	12	35	5	2.1
MZ9-L24W15T1.15V12T120	2~12	120±10	12	24	15	1.15
MZ9-L24W15T1.15V12T140	2~12	140±10	12	24	15	1.15
MZ9-L24W15T1.15V12T180	2~12	180±10	12	24	15	1.15
MZ9-Φ5T1.1V12T50	80~ 150	50±5	12	Φ5		1.1
MZ9-Φ10T1.2V12T70	5~30	70±10	12	Φ10		1.2
MZ9-Φ13T2.5V12T80	10~30	80±10	12	Φ13		2.5
MZ9-Φ8T1.85V12T90	10~30	90±10	12	Φ8		1.85
MZ9-Φ6T1.85V12T100	10~30	100±10	12	Φ6		1.85
MZ9-Φ10T2.5V12T120	10~30	120±10	12	Φ10		2.5
MZ9-Φ16T1.1V12T160	2~30	160±10	12	Φ16		1.1
MZ9-Φ20T1.5V12T200	2~30	200±10	12	Φ20		1.5

Temperatures can be designed between 50°C and 200°C, and operating voltages can be designed between 3V and 50V, اعتمادا على متطلبات العملاء.

Notes on Use
1) يتميز سخان PTC بالتحكم التلقائي في درجة الحرارة الثابتة, القضاء على الحاجة لنظام التحكم في درجة الحرارة. إنه المكون الأساسي لجميع سخانات PTC.
2) تتوفر أربعة أنواع من الأقطاب الكهربائية: النيكل اللاكهربائي + فضي, الألومنيوم المنصهر, الألومنيوم المطبوع + فضي, والألومنيوم المطبوع.
3) Unlike products designed for mains voltage, low-voltage products experience significant surface temperature fluctuations when the operating voltage fluctuates by more than 25%.
4) عند استخدام سخانات PTC المتعددة معًا, يجب أن تكون متصلا بالتوازي, ليس في السلسلة.
5) لا يحتوي هذا المنتج على أسلاك الرصاص أو العزل. إذا كان هذا غير ممكن, please select a model with an external insulation film or a metal-cased model.

Low-Voltage Metal-Cased PTC Heater

Appearance and Structure

Notes on Use
1) The heating power decreases gradually after power is applied, eventually stabilizing. تعتمد الطاقة المستقرة على ظروف التشغيل. The power of the same PTC heater can vary several times depending on the operating conditions. كلما كان تبديد الحرارة أسرع, كلما زادت القوة المستقرة; كلما ارتفعت درجة حرارة السطح PTC, كلما زادت القوة.
2) يتم التحكم في درجة حرارة سطح سخان PTC بواسطة PTC نفسه ويمكن التحكم بها عن طريق فصل الدائرة, but it cannot be controlled by adjusting the voltage.
3) PTCs are inherently highly reliable and have a long lifespan, but improper assembly can cause power and temperature instability.
4) عند استخدام PTCs متعددة, يجب أن تكون متصلا بالتوازي, ليس في السلسلة.

We can design the temperature range from 50°C to 280°C and the operating voltage range from 3V to 50V according to customer requirements.
