حماية التيار الزائد | 5×20 6×30 مم خرطوشة الصمامات

الصمامات الكهربائية لحماية التيار الزائد عبارة عن جهاز حماية الدائرة الذي يقطع التيار غير الطبيعي من خلال آلية الصهر. وتتمثل وظيفتها الأساسية في الصهر عندما يتجاوز التيار القيمة المقدرة لحماية المعدات الخلفية. وفيما يلي شرح مفصل للتصنيف والخصائص:

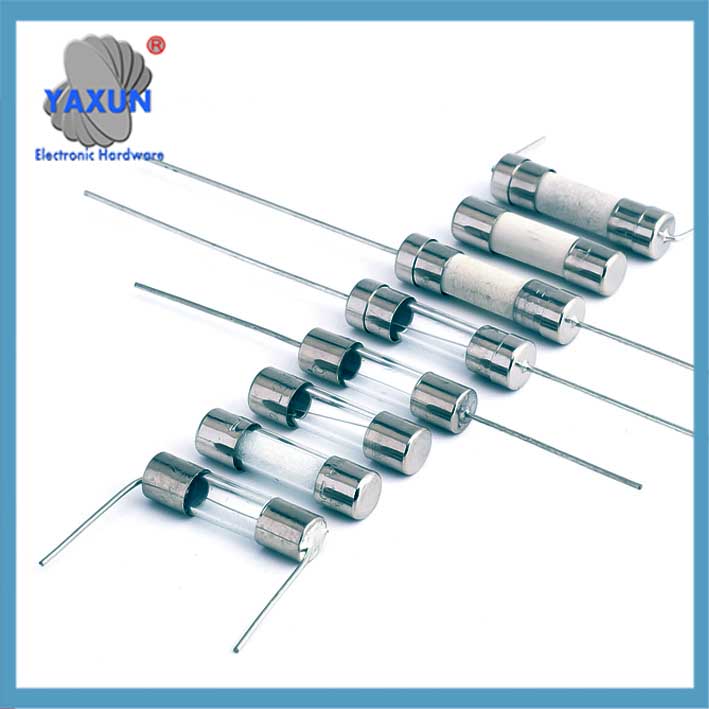

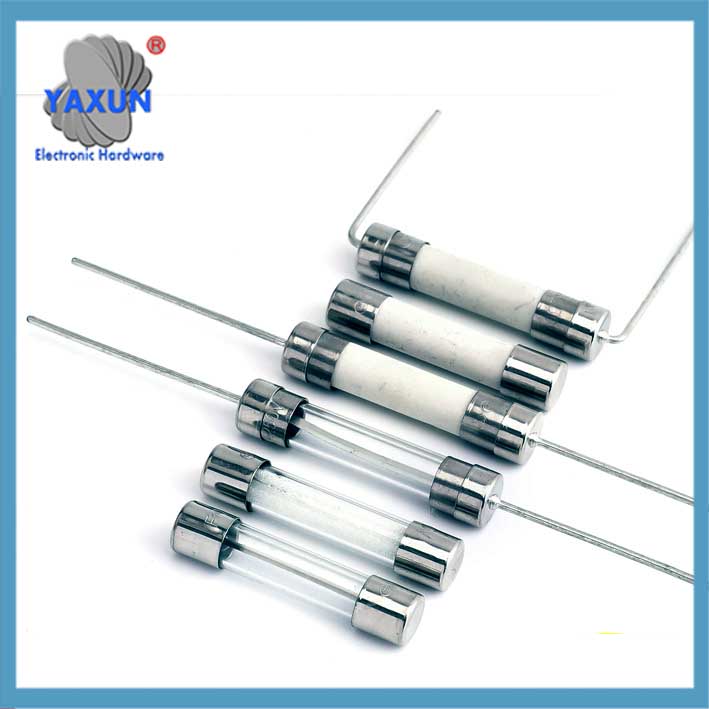

6×30 جهاز حماية التيار الزائد للصمامات الخزفية

5×20 جهاز حماية التيار الزائد للصمامات الزجاجية

3.6×10 صمامات خرطوشة مم للحماية من التيار الزائد

الصمامات التقليدية من نوع الصمامات
‌مبدأ العمل‌:
عندما يتجاوز التيار الحد, يذوب المعدن المنصهر بسبب تأثير حرارة الجول ويفصل الدائرة, وهو جهاز حماية لمرة واحدة. وقت الاستجابة النموذجي هو بالمللي ثانية, وتتطلب حماية الدائرة القصيرة الصهر السريع (مثل وقت الصهر للأنبوب الزجاجي ≥40 مللي ثانية) ‌. رابط منصهر:
يحتوي المصهر على صغير, سلك موصل أو قطاع (الرابط القابل للانصهار) مصممة لتذوب أو تتبخر عندما يتجاوز التيار المتدفق من خلالها قدرتها المقدرة.
حماية التيار الزائد:
عملية الذوبان هذه تفتح الدائرة, قطع تدفق الكهرباء ومنع المزيد من الأضرار.
للاستخدام الفردي:
تم تصميم الصمامات للاستخدام مرة واحدة ويجب استبدالها بعد انقطاع الدائرة.

مصداقية: تُعرف الصمامات بموثوقيتها في مقاطعة التيارات الزائدة.
فعالية التكلفة: وهي عمومًا غير مكلفة مقارنة بأجهزة حماية التيار الزائد الأخرى.
بساطة: التصميم بسيط, مما يجعلها سهلة الفهم والاستخدام.
متنوع: الصمامات تأتي بأحجام مختلفة, الأشكال, والتقييمات الحالية لتناسب التطبيقات المختلفة.
أنواع: يتم تصنيف الصمامات إلى فئات مختلفة (على سبيل المثال, ل, RK1, RK5, ت, ج, نسخة, إلخ.) لمعالجة سيناريوهات التيار الزائد المحددة ومتطلبات الأداء.

‌الأنواع والهياكل‌ ‌نوع المكونات الإضافية‌: يشيع استخدامها في دوائر السيارات, الحالي 1-120A, مقسمة إلى أربعة مواصفات من الصغيرة جدًا إلى الكبيرة.
‌نوع SMD‌: عبوة SMD, مناسبة لثنائي الفينيل متعدد الكلور عالي الكثافة, تحتوي على وسيلة إطفاء بقوس رمل الكوارتز.
‌نوع الأنبوب الزجاجي‌: الغلاف الشفاف مناسب لمراقبة حالة المصهر, الحالي 0.5-80A.

‌المعلمات الرئيسية‌ ‌التيار/الجهد المقدر‌: مثل نوع الكسر البطيء 250 فولت/10 أمبير, فإنه يحتاج إلى derated وفقا ل 75% (معيار UL) أو 90% (معيار اللجنة الانتخابية المستقلة) من التيار الفعلي.
‌خصائص الانصهار‌: نوع كسر سريع (مكافحة ماس كهربائى) ونوع الكسر البطيء (مكافحة الطفرة).

متى يتم استخدام الصمامات?
دوائر فرعية:
تُستخدم الصمامات بشكل شائع في الأنظمة الكهربائية المنزلية والتجارية لحماية الدوائر الفردية.
حماية المعدات:
ويمكن استخدامها لحماية مكونات معينة داخل الجهاز, مثل المحولات أو لوحات الدوائر.
تأخير الوقت وسريع المفعول:
يمكن تصميم الصمامات لتطبيقات التأخير الزمني (على سبيل المثال, للأحمال الحثية ذات التيارات العالية) أو تطبيقات سريعة المفعول (على سبيل المثال, للأحمال المقاومة).

الصمامات ذاتية إعادة الضبط (PPTC) ‌آلية العمل‌
مصنوعة من بوليمر جزيئي عالي وجزيئات موصلة, يتمدد الراتينج بسبب الحرارة عند حدوث التيار الزائد, عرقلة الطريق, ويبرد لاستعادة المقاومة المنخفضة بعد إزالة الخلل‌1011. سرعة الاستجابة تتناسب عكسيا مع شدة التيار (مثل 0805 حزمة الحماية من المستوى الثاني)‌.

‌مقارنة بالصمامات التقليدية‌

أمثلة على سيناريوهات التيار الزائد:
دوائر قصيرة:
عندما يكون اثنان أو أكثر من الموصلات على اتصال مباشر, إنشاء مسار منخفض المقاومة للتيار, يحدث ماس كهربائى.
الزائد:
عندما تتعرض الدائرة لتيار أعلى من طاقتها لفترة طويلة, فهو يعتبر التحميل الزائد.
الأعطال الأرضية:
عندما تتدفق الكهرباء من سلك حي إلى الأرض (أرض), يطلق عليه خطأ أرضي.
أخطاء القوس:
هذه تفريغات كهربائية خطيرة يمكن أن تحدث في الأسلاك أو المكونات الكهربائية.
القيود:
استبدال: تتطلب الصمامات الاستبدال بعد أن تنفجر, والتي يمكن أن تكون غير مريحة.
غير قابل لإعادة الضبط: على عكس قواطع الدائرة, لا يمكن إعادة ضبط الصمامات وإعادة استخدامها.
قد لا تكون دقيقة: قد لا توفر الصمامات نفس مستوى الدقة في مقاطعة التيارات مثل بعض قواطع الدائرة.
ختاماً, تعتبر الصمامات جزءًا حيويًا من السلامة الكهربائية, توفير طريقة موثوقة وفعالة من حيث التكلفة لحماية الدوائر والمعدات من مخاطر التيارات الزائدة.
