مفتاح حماية ارتفاع درجة حرارة المحرك الصغير & واقي الحمل الزائد

مقارنة الاختلافات بين مفتاح الحماية من الحرارة الزائدة للمحرك الصغير & حامي الزائد. عندما يتعلق الأمر بالواقيات الحرارية للمحرك الصغير, النطاق السعري بين $0.1 يوان و $0.4 يوان. تشمل النماذج 5ap, TB02-BB8D, 17أكون, KSD9700, ST01, S06, إلخ., والتي تستخدم بشكل أساسي لمحركات ممسحة فتحة سقف المقعد ولها خصائص مانعة للتسرب ومقاومة للماء. معلمات الموديل 17AM: مغلقة عادة, درجة حرارة التشغيل 120 درجات, الحد الأقصى الحالي 10A ~ 35A. وظيفة إعادة الضبط التلقائي, مناسبة للجيش, المجالات الطبية وغيرها. نحن هنا بحاجة إلى التأكيد على نطاق درجة الحرارة والمعلمات الحالية, وكذلك خصائص إعادة الضبط التلقائي.

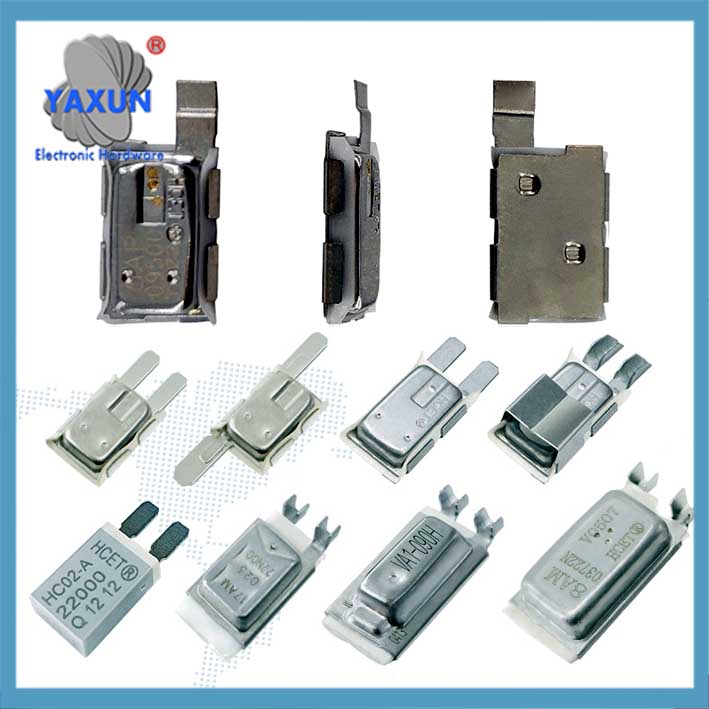

المحرك TB05, BB8DTB02, ST-22 35 درجة مئوية- 160☀ واقي حراري صغير

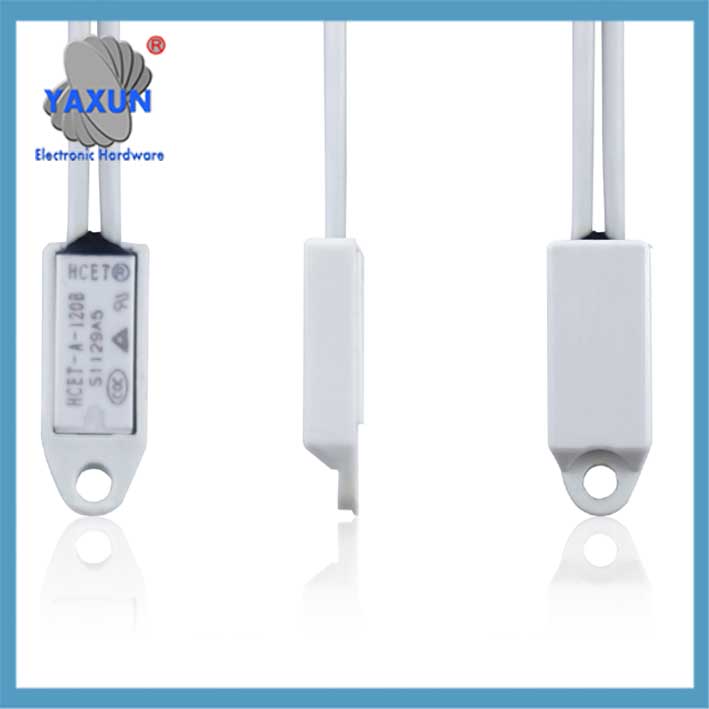

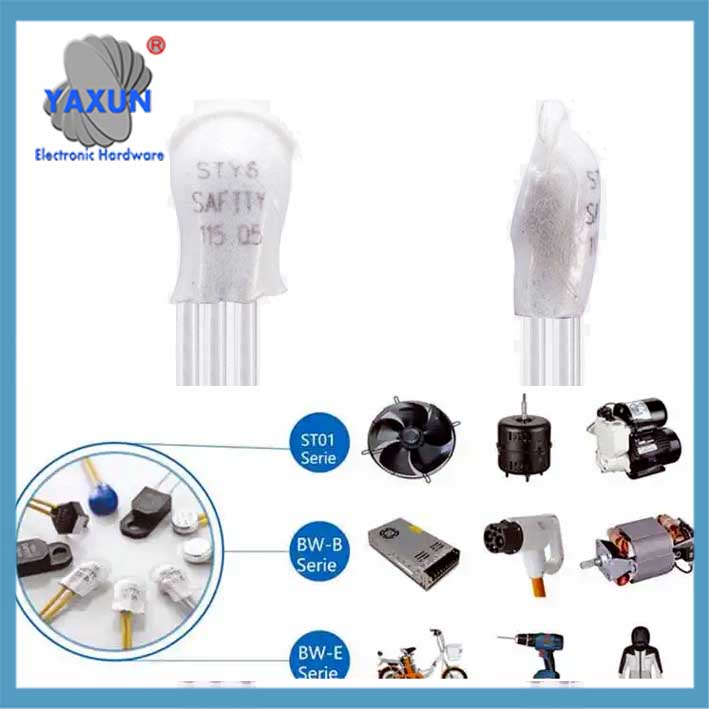

مفتاح التحكم في درجة الحرارة للواقي الحراري الصغير S01, S06, ST-22

2النائب, 6ا ف ب, 17AM+PTC, 5ا ف ب, 8أكون, KSD9700 مفتاح حماية محرك المحرك

بخصوص حماة المحرك الزائد, حماة المحرك (م-ب) استخدام تكنولوجيا المعالجات الدقيقة. لديها وسائل حماية متعددة مثل التيار الزائد, فشل المرحلة, والمماطلة, ووقت الرحلة قابل للتعديل (0.2-30 ثوان), ويدعم إعادة الضبط اليدوي أو الكهربائي. يتم استكمال طريقة إعداد المعلمة, مثل ضبط حماية التيار الزائد على 1.5-2 مرات التصنيف الحالي والحمل الزائد ل 1.1-1.3 مرات. هذه الإعدادات مهمة جدًا للتطبيقات العملية.

تسري حماية توقف المحرك الزائد بعد اكتمال بدء التشغيل. عندما يتجاوز التيار القيمة المحددة, سوف يتصرف على الفور. الحماية من الكسر السريع مخصصة لأخطاء الدائرة القصيرة, وينقسم إلى دولتين: بدء التشغيل والتشغيل. تعتمد الحماية العكسية للوقت المحموم على نموذج تراكم الحرارة, الجمع بين التأثيرات الحرارية للتيارات التسلسلية الإيجابية والسلبية. يجب شرح آليات الحماية هذه في نقاط للتأكد من فهم المستخدمين لكيفية التعامل مع الأخطاء المختلفة.

من حيث التثبيت والتوافق, يشار إلى أنه يمكن تثبيت الحامي في الطرف الأمامي للعاكس, ولكن يجب الانتباه إلى متطلبات المطابقة والتأريض الحالية المقدرة (قطر السلك ≥3.5mm², مقاومة <10أوه). الفرق بين المرحلات الحرارية ومرحلات درجة الحرارة هو أن الأول يعتمد على التأثير الحراري للتيار, ويتم تركيب الأخير داخل المحرك لقياس درجة الحرارة. ومن الضروري التمييز هنا لتجنب الالتباس.

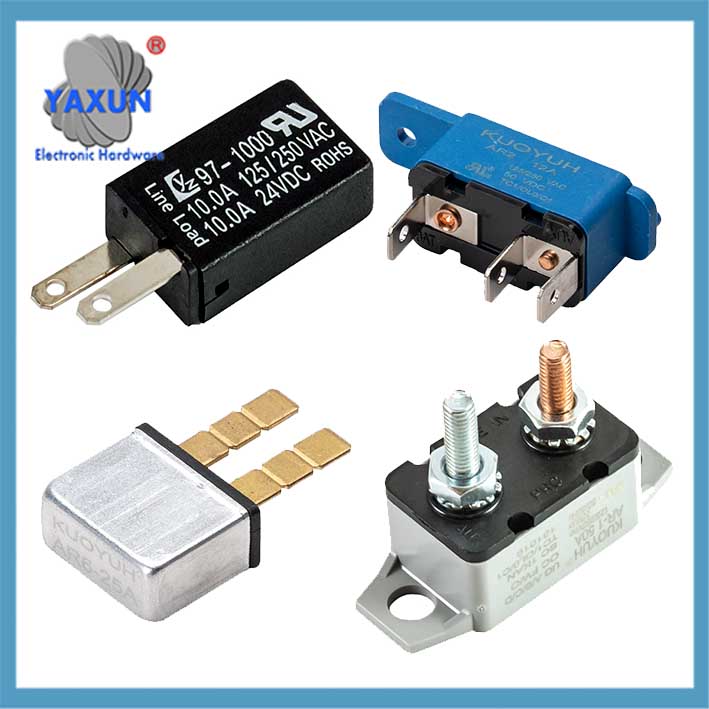

قواطع دوائر السيارات AR, AR2, 24, 97, 18, 17 مسلسل

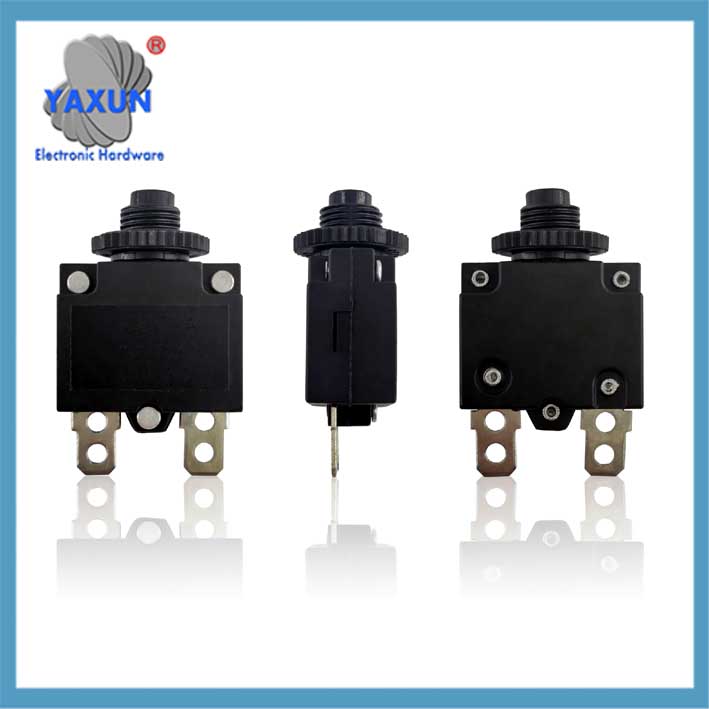

98 دليل السلسلة, إعادة تعيين تلقائي للمحرك الزائد حامي

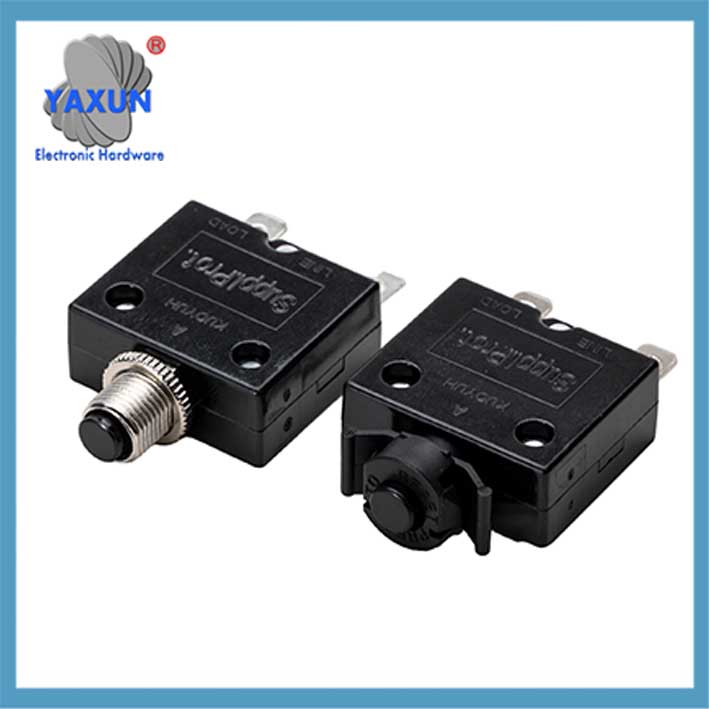

كويوه 88 سلسلة حماية المحرك الزائد

أنا. مفتاح الحماية من الحرارة الزائدة (حامي درجة الحرارة)
‌مبدأ العمل وخصائصه‌
استخدام عناصر استشعار درجة الحرارة ثنائية المعدن, عندما تصل درجة الحرارة إلى الحد المحدد, تفتح/تغلق جهات الاتصال تلقائيًا وتقطع الدائرة; عندما تنخفض درجة الحرارة, يتم إعادة ضبط واستئناف العمل تلقائيًا.
‌النماذج النموذجية: مثل الساعة 17 صباحًا, 17صباحا + بي تي سي تي, سلسلة TB02-BB8D, درجة حرارة التشغيل 40 درجة مئوية ~ 160 درجة مئوية, الحد الأقصى الحالي 10A ~ 60A, الجهد المقنن 250 فولت, تصميم مغلق عادة, مع وظيفة الختم للماء.
‌الحجم والتركيب‌: تصميم مصغر (مثل التثبيت المسطح), مناسبة للمشاهد ذات المساحة المحدودة, مضمن مباشرة في لف المحرك أو سطح مكون التسخين.

سيناريوهات التطبيق الأساسية
المحركات الدقيقة للسيارات: محركات فتحة السقف, محركات ممسحة, محركات تعديل المقعد, إلخ.
الأجهزة المنزلية: الأجهزة منخفضة الطاقة مثل مراوح التبريد, محركات مضخات المياه, والأدوات الكهربائية التي تحتاج إلى منع ارتفاع درجة الحرارة.
في نظام الإشعال, يمكنه إيقاف تشغيل المحرك لمنع الضرر الناتج عن ارتفاع درجة الحرارة.

الثاني. حامي الزائد (KUOYUH حامي المحرك)
‌آلية حماية متعددة الوظائف‌
‌حماية الزائد: مراقبة التيار والرحلة عندما يتجاوز القيمة المقدرة (عادة ما يتم ضبطه على 1.1-1.3 مرات).
‌حماية ماس كهربائى‌: قم بقطع الدائرة على الفور عندما يرتفع التيار بشكل غير طبيعي (وقت العمل <0.1 ثانية).
‌الحماية من الطعن‌: إذا استمر التيار ليكون ≥200% من القيمة المقدرة بعد البدء, سوف يتصرف على الفور.
‌مرحلة فقدان/حماية عدم التوازن‌: عندما يكون هناك فقدان المرحلة أو عدم التوازن ثلاثي المراحل, سوف يستجيب في الداخل 3 ثوان.
يراقب التيار المتدفق عبر دائرة المحرك ويفتح الدائرة عندما يتجاوز التيار حدًا محددًا مسبقًا.
آلية:
يمكن أن تكون حرارية (باستخدام شريط ثنائي المعدن) أو الإلكترونية, والرحلات بعد تأخير زمني معين للسماح ببدء الزيادات.
حالات الاستخدام:
يحمي المحركات من التلف بسبب حالات التيار الزائد المستمرة, مثل تلك الناجمة عن المكره المحشورة أو حمل عزم الدوران العالي.
مثال:
سوف يقوم واقي التحميل الزائد لضاغط الثلاجة بإيقاف تشغيل الضاغط في حالة ارتفاع درجة حرارته أو في حالة فشل تشغيله.

‌ميزات ترقية التكنولوجيا‌
معالج دقيق متكامل, يدعم مراقبة التيار بدقة عالية في الوقت الحقيقي, الجهد االكهربى, درجة حرارة, ويعرض سبب الخطأ من خلال LED.
لديها كل من وظائف الاتصال (مثل واجهة RS485) ويدعم إعادة الضبط عن بعد وتحميل البيانات.
متوافق مع تركيب السكك الحديدية 35 مم, يمكن أن تحل محل المرحلات الحرارية التقليدية مباشرة.

ثالثا. نقاط الاختيار والتثبيت
‌مبدأ إعداد المعلمة‌
التيار الزائد للحماية: تعيين ل 1.5-2 مرات التيار المقنن للمحرك.
حماية درجة الحرارة: التيار المقنن هو 0.8 أضعاف القيمة المقدرة للمحرك.
حماية المماطلة: تم تعيين العتبة على 200% من التيار المقدر, والعمل هو صفر تأخير.

‌اعتبارات التوافق
عند تركيب الواجهة الأمامية العاكسة, يجب أن تكون مطابقة طاقة خرج العاكس, ويتم ضبط التيار المقنن إلى الحد الأقصى لتجنب التشغيل الخاطئ.
متطلبات التأريض: يجب تأريض الحامي والمحرك بشكل موثوق (قطر السلك ≥ 3.5 مم ² سلك نحاسي, مقاومة التأريض <10أوه).

رابعا. مقارنة المنتجات النموذجية

نصيحة: للمحركات الصغيرة, مفاتيح درجة الحرارة المتكاملة (مثل الساعة 17 صباحًا) يفضل للحماية المدمجة; في السيناريوهات الصناعية, حماة ذكية (مثل ARD2) مطلوبة للتعامل مع الأخطاء المعقدة.
