NTC-temperatuursensors vir batterybestuur

In batterybestuurstelsels (BMS), NTC (Negatiewe temperatuurkoëffisiënt) temperatuursensors dien as kernkomponente vir die bereiking van presiese temperatuurmonitering en termiese bestuur. Gekenmerk deur hul hoë sensitiwiteit, lae koste, en kompakte grootte, hulle vorm 'n kritieke lyn van verdediging vir die beveiliging van batteryveiligheid, prestasie, en lang lewe.

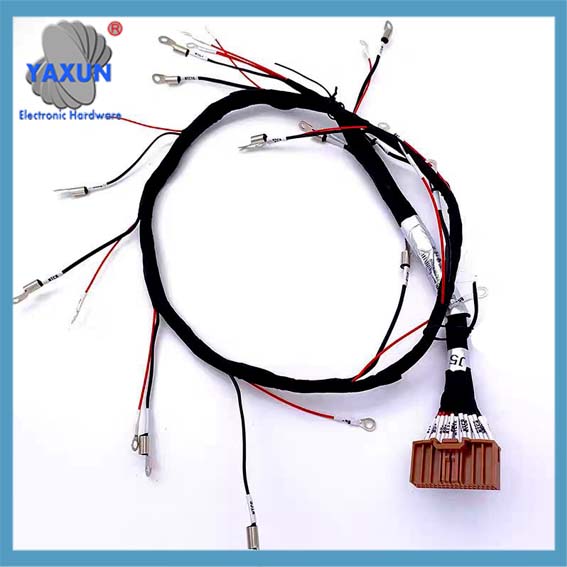

Nuwe Energie CCS Energiebergingbattery NTC-temperatuursensor

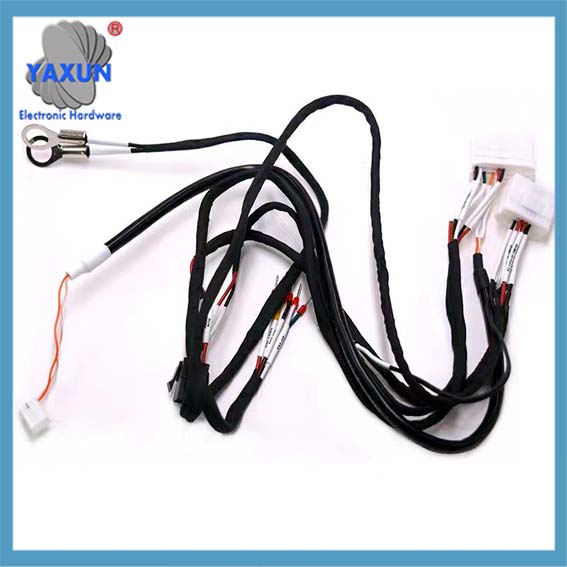

Battery spanning & Temperatuursensor-harnasterminale — temperatuursensor

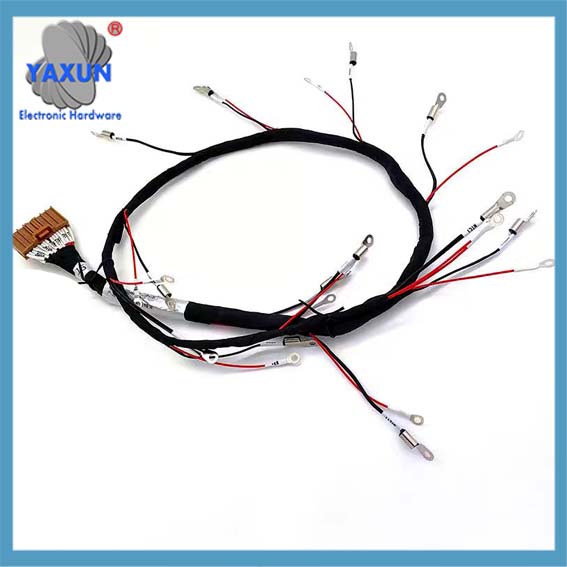

NTC- en PT100-temperatuursensors — Batterytemperatuur-waarneming-harnasterminale

Die diagram hieronder illustreer die deurslaggewende rol en operasionele werkvloei van NTC-sensors binne 'n BMS:
vloeidiagram TD
subgraaf A [Temperatuurmoniteringslaag]
A1[NTC-sensorontplooiing<br>(Selle/modules/busstawe)]
einde

subgraaf B [BMS-beheerlaag]
B1[BMS Hoofbeheerder]
einde

subgraaf C [Termiese Bestuur Uitvoering Laag]
C1[Vloeistof/lugverkoelingstelsels]
C2[Laai/ontladingsbeheer]
C3[Hoëspanning-relais]
einde

A1 — “Intydse temperatuurdata” –> B1

B1 — “Beheer opdragte” –> C1
B1 — “Beheer opdragte” –> C2
B1 — “Beheer opdragte” –> C3

C1 — “Voer verkoeling/verhitting uit” –> A1

🎯 Kernfunksie: Interoperabiliteitslogika met die BMS
NTC-sensors is verantwoordelik vir die insameling van temperatuurdata, terwyl die BMS hierdie data gebruik om intelligente besluite te neem, daardeur 'n geslote-lus beheerstelsel daar te stel:

Handhawing van optimale bedryfstoestande (25–35°C): Die BMS gee opdrag aan die verkoeling/verhittingstelsel om teen lae krag te werk, verseker dat die battery binne sy optimale temperatuurreeks funksioneer om sy laai-/ontlaaidoeltreffendheid en sikluslewe te verseker.

Matige temperatuurregulering (35–45°C): Soos temperature styg, die BMS verhoog proaktief hitte-afvoerkrag en verminder die laaitempo om te verhoed dat verhoogde temperature die agteruitgang van die battery versnel.

Hoë-temperatuur beskerming (45–65°C en hoër): As die temperatuur 'n veiligheidsdrempel oorskry (bv., 60°C), die BMS aktiveer 'n alarm en beperk ontladingskrag; as dit 'n kritieke limiet oorskry (bv., 65°C), dit sny dadelik die hoogspanningsbaan af om termiese weghol te voorkom.

Lae-temperatuur voorverhitting (≤10°C): Die BMS aktiveer die verwarmingstelsel; normale laai- en ontlaaibedrywighede word eers hervat nadat die batterytemperatuur weer in 'n veilige reeks gestyg het (bv., bo 15°C), daardeur voorkoming van litiumplatering wat veroorsaak word deur lae-temperatuur laai, wat die batteryselle kan beskadig.

📍 **Sleutelontplooiingsliggings en seleksiekriteria**
NTC-sensors word strategies op verskeie kritieke plekke binne die batterypak ontplooi om omvattende temperatuurmonitering moontlik te maak.

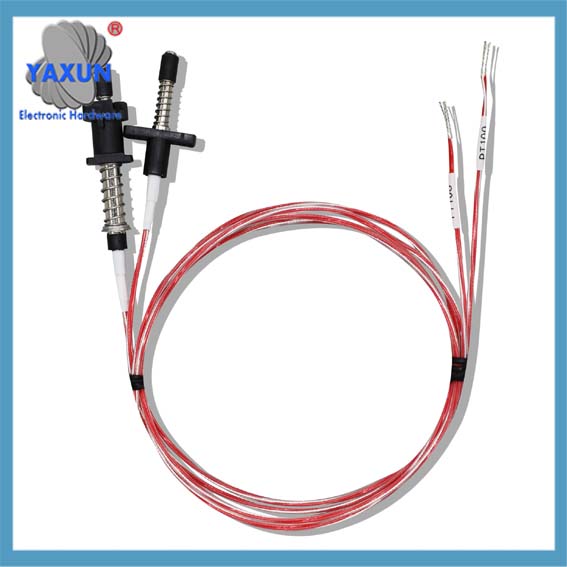

PT1000 en PT100 temperatuursensorsondes vir litiumbatterye

💡 **Optimaliseringstrategieë en nuwe tegnologieë**
Soos tegnologie ontwikkel, die toepassing van NTC-sensors binne Batterybestuurstelsels (BMS) ondergaan voortdurende optimalisering:

**Optimalisering van sensorplasing:** Studies het getoon dat deur gebruik te maak van CFD-simulasies en algoritmiese optimering om die aantal en plasing van sensors te verfyn, dit is moontlik om sensortelling te verminder—byvoorbeeld, van 40 tot 20—sonder om veiligheid in te boet. Hierdie benadering verlaag effektief koste en vereenvoudig die uitleg van bedrading. Verder, so 'n geoptimaliseerde plasing kan vinnige laaitye verminder deur 15% en verhoog die batterypak se beskikbare energie met byna 20% in lae-temperatuur omgewings, waardeur die meerderwaardigheid van a finaal bekragtig word “skraal dog presies” ontplooiingstrategie.

**Geïntegreerde ontwerp:** NTC-sensors word toenemend direk in die selverbindingstelsel ingebed (CCS) geïntegreerde rails, waar hulle saam met spanning- en stroomwaarnemingslyne geïntegreer is. Hierdie ontwerp verbeter nie net die algehele integrasiedigtheid van die batterypak nie en bespaar ruimte, maar maak ook meer akkurate monitering van hittebronne moontlik.

**Hoë betroubaarheid en miniaturisering:** Om te voldoen aan vereistes vir motorgraad, vervaardigers het hoogs betroubare NTC-sensors bekendgestel - soos Murata se NCU-reeks - wat 'n voetspoor van ongeveer 80% kleiner as vorige modelle, maak hulle ideaal geskik vir hoëdigtheid geïntegreerde stroombaanborde. Terselfdertyd, sensors wat deur vervaardigers soos TE Connectivity verskaf word, gebruik oliebestande en hoë-temperatuurbestande fluoroplastiese verpakking, wat hulle in staat stel om die strawwe bedryfsomgewings wat binne elektriese motors en batterypakke voorkom, te weerstaan.

**Funksionele Veiligheidsoorwegings:** In hoë-end BMS ontwerpe, oortollige en onafhanklike meetmetodes word gebruik. Byvoorbeeld, deur temperatuurlesings wat verkry word van 'n NTC spanningverdelerkring te vergelyk met dié van 'n onafhanklike pad (soos 'n bloeiweerstand), die akkuraatheid van die temperatuurdata kan kruisbekragtig word, daardeur voldoen aan die vereistes vir ASIL-D—die hoogste vlak van funksionele veiligheidsintegriteit.

Opsommend, NTC temperatuur sensors dien as die “senuwee-eindpunte” waardeur 'n BMS die battery s'n waarneem “liggaamstemperatuur.” Hul presiese metingsdata en voortdurend geoptimaliseerde ontplooiingstrategieë is deurslaggewend vir die bereiking van doeltreffende termiese bestuur, batterylewe verleng, en die voorkoming van termiese weghol.

As jy belangstel in die spesifieke monteermetodes vir NTC-sensors op spesifieke seltipes (bv., silindries, prismaties, of sakkie selle), of as jy in die besonderhede van die gepaardgaande stroombaanontwerpe wil delf, laat weet my asseblief.
