薄膜温度测量类型MF55 NTC热敏电阻

薄膜测温型NTC热敏电阻是采用薄膜技术制造的高精度温度传感元件. 它结合了半导体微加工技术和陶瓷材料特性, 在快速响应、小型化场景下具有显着优势. 其主要特点及应用如下:

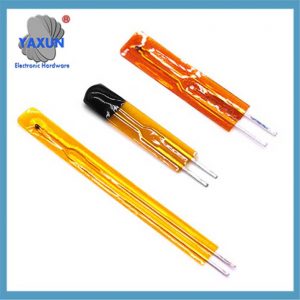

用于计算机测温的高精度薄膜NTC热敏电阻MF55-100K

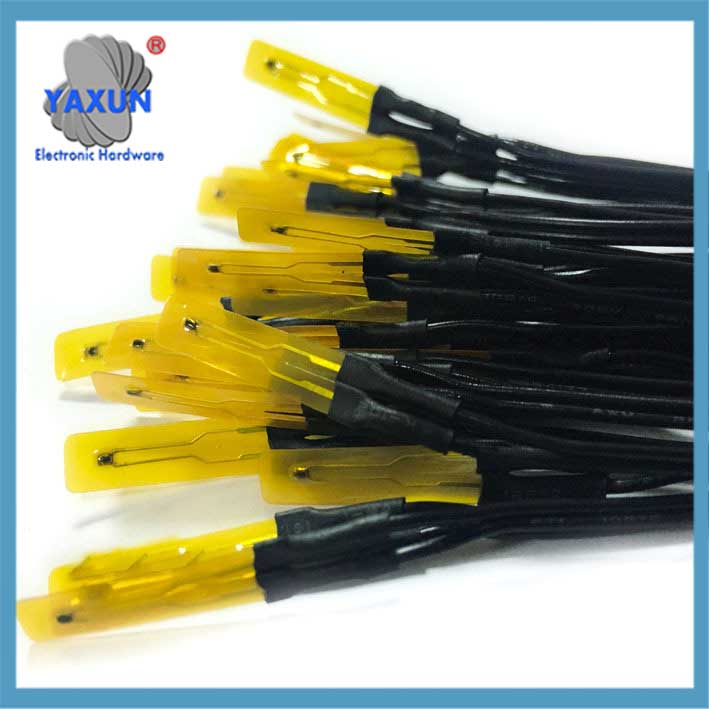

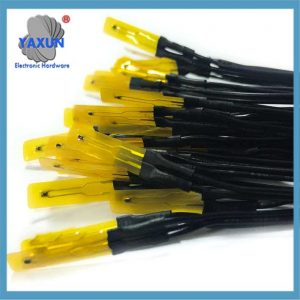

MF55测温型10K 100K薄膜封装NTC传感器

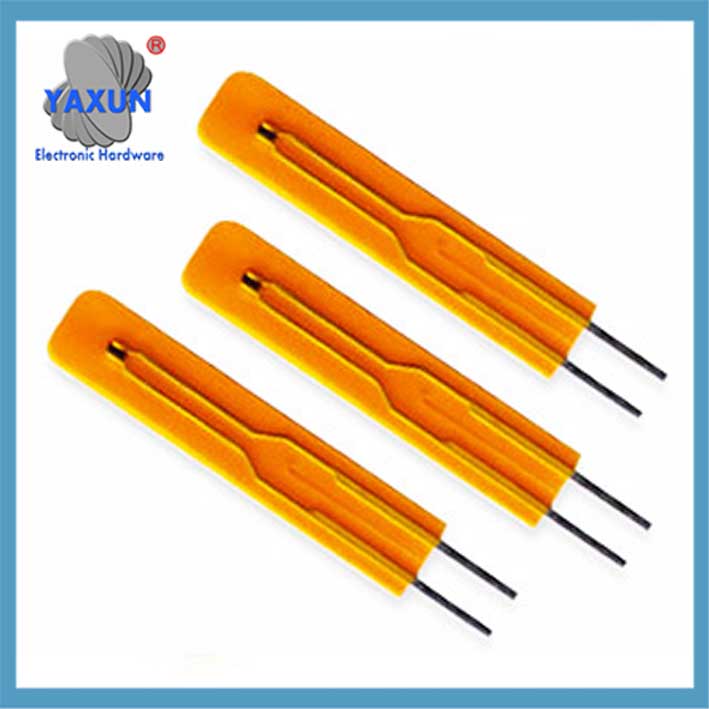

聚酰亚胺薄膜NTC热敏电阻

我. 核心结构及工艺特点
‌薄膜基板材料‌‌
采用氧化铝陶瓷基板 (标准厚度0.15mm), 表面通过光刻形成微米级电阻层和电极，实现高精度图形.

‌半导体级制造‌
在晶圆上批量沉积热敏材料薄膜, 并通过蚀刻技术控制电阻的形状和厚度, 且一致性优于传统烧结陶瓷工艺.

‌超薄封装‌‌
厚度仅为0.1-0.3mm, 热容极小 (例如 0603 尺寸为0.6×0.3mm), 响应速度可达‌毫秒‌, 适用于狭小空间、快速动态测温.

小型化:
薄膜技术可以制造非常小的恒温器, 使其能够在空间有限的应用中使用.
低调:
薄膜结构实现了薄型设计, 使它们适合需要平坦表面或有限深度的应用.
快速响应时间:
由于它们的热质量小, 薄膜热敏电阻可以快速响应温度变化.
灵活性和适应性:
一些薄膜热敏电阻, 就像那些使用柔性聚酰亚胺基板的, 可适应各种形状和轮廓, 使它们适合曲面应用.
高精度和高灵敏度:
薄膜热敏电阻可以设计得具有高精度和灵敏度, 允许精确的温度测量.
宽工作温度范围:
薄膜热敏电阻具有一定的工作温度范围, 适合多种应用.
成本效益:
在某些情况下, 与其他温度传感技术相比，薄膜热电偶可以提供经济高效的解决方案, 根据一些制造商的说法.

二. 主要性能及技术参数

‌参数	功能描述	典型值/范围
电阻范围	25℃标称电阻 (R25) 覆盖范围广，支持定制化需求	5KΩ–500KΩ
准确度等级	薄膜工艺确保电阻一致性, 并且耐受性明显优于传统类型	±0.5%～±1%
B值范围	高B值材料 (3435K/3950k) 提供出色的温度敏感性	3380K–4100K
工作温度	环氧封装型式，适用于民用温度, 且玻璃封装具有更好的耐高温性能	-30℃~+120℃ (环氧树脂) -55℃~+150℃ (玻璃密封)
热时间常数	超低热容实现瞬态响应	＜100毫秒

‌模型示例‌:

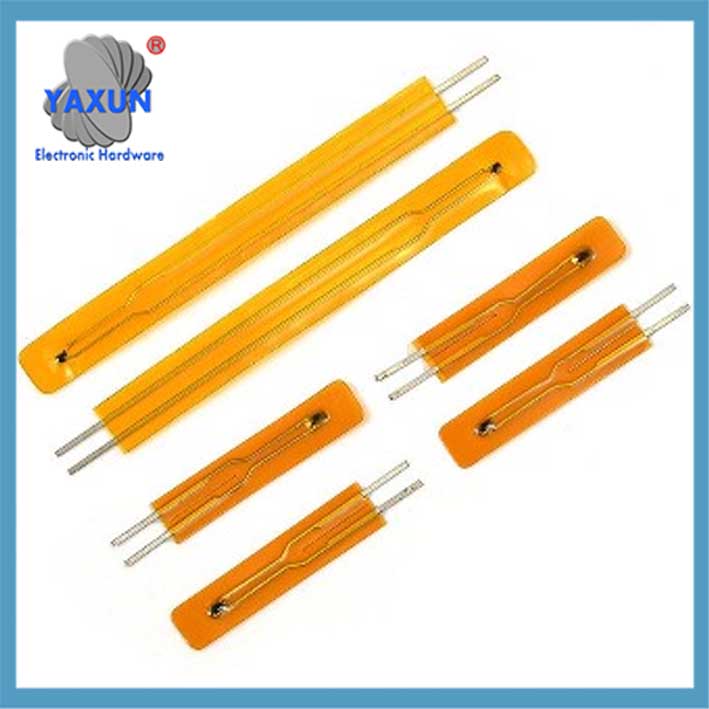

‌MF55系列‌ (世恒电子): 聚酰亚胺薄膜封装, R25=5K–500K, B值 3435/3950, 精度±1%;

‌FT系列‌ (塞米特克): 0603/1005 贴片封装, 支持焊接和引线键合;

三、. 与传统NTC相比的优势

‌特征	‌薄膜型‌	传统陶瓷型
响应速度	毫秒级 (热容小)	第二级 (热容量大)
‌尺寸精度‌	光刻工艺保证±0.01mm公差	烧结工艺公差＞±5%
‌高温稳定性‌	氧化铝基板具有较强的抗老化性能	长期使用容易出现漂移
‌小型化能力‌	支持 0603 (0.6×0.3毫米) 包裹	最小尺寸＞1×1mm

四号. 典型的应用程序方案

‌医疗电子‌‌
电子温度计 (例如FT-ZM模型): 利用毫秒响应实现快速口腔/腋窝温度测量.

内窥镜探头: 超薄特性适应微导管的空间限制.

‌消费者电子‌
手机/笔记本电脑电池温度监控: SMD型直接集成在PCB上.
打印机定影辊温度测量: 耐高温玻璃封装可承受 >150℃环境.
‌工业传感‌
实时监测电机绕组温度: 高精度B值 (3950K) 提高系统保护可靠性.

V. 选择注意事项
‌ 引线连接方法‌: 需要匹配焊接工艺 (焊接/导电胶/引线键合).
‌长期稳定性‌: 玻璃封装是医疗级应用的首选，以避免环氧树脂老化漂移.
‌ 热响应匹配‌: 动态测温场景需要验证热时间常数是否满足系统要求.

六、. 制造流程:
薄膜热电偶通常采用以下技术制造:
光刻法: 用于定义热敏电阻和电极的复杂图案.
薄膜沉积: 热敏电阻材料和电极沉积在基板上.
溅射: 一种沉积各种材料薄膜的方法.
蚀刻: 用于定义热敏电阻所需的形状和模式.
总之, 薄膜 NTC 热敏电阻提供适用于各种应用的多功能紧凑型温度传感解决方案, 特别是在空间, 响应时间, 和准确性至关重要.
