温度补偿的NTC热敏电阻MF11

温度补偿的热敏电阻MF11是一种电子组件，它使用的特征是电阻值随温度变化而变化以抵消由温度变化引起的电路中其他组件的性能波动. 它主要使用‌阴离系数实施 (NTC) 热敏电阻. 以下是其核心原则, 应用和特征:

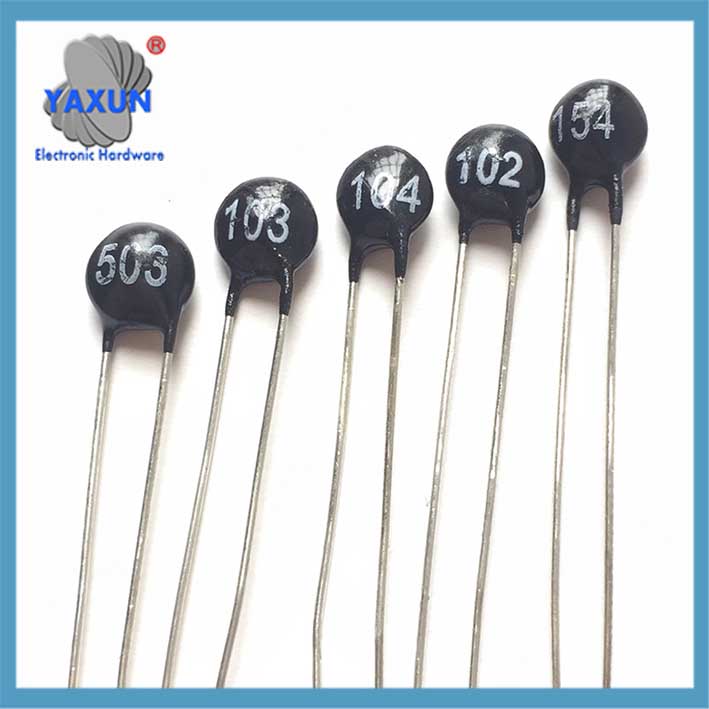

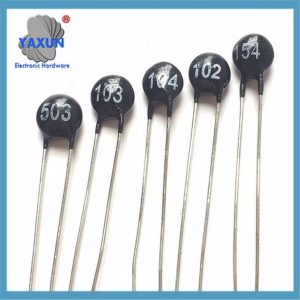

NTC热敏电阻温度测量MF11-103M 104M1〜200K

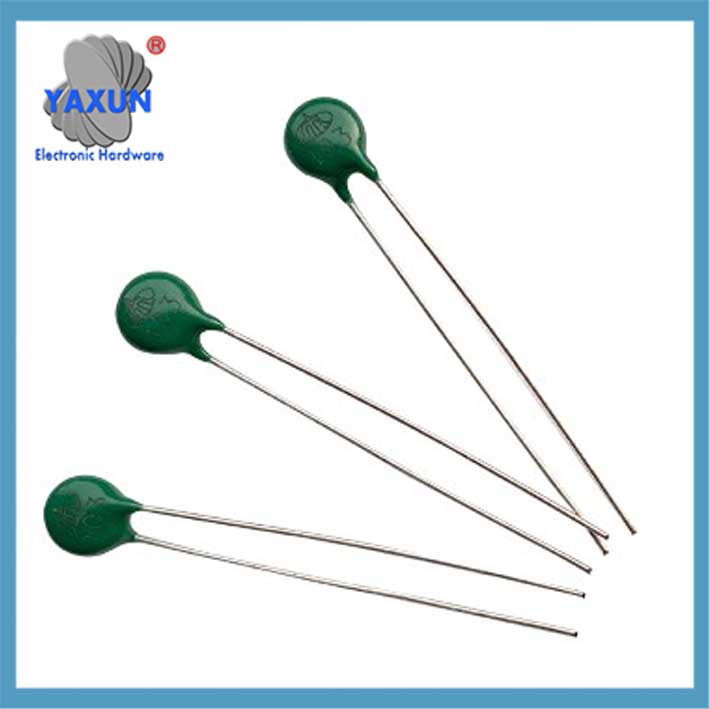

MF11负温度系数高功率补偿类型1K 10K 50K 100K

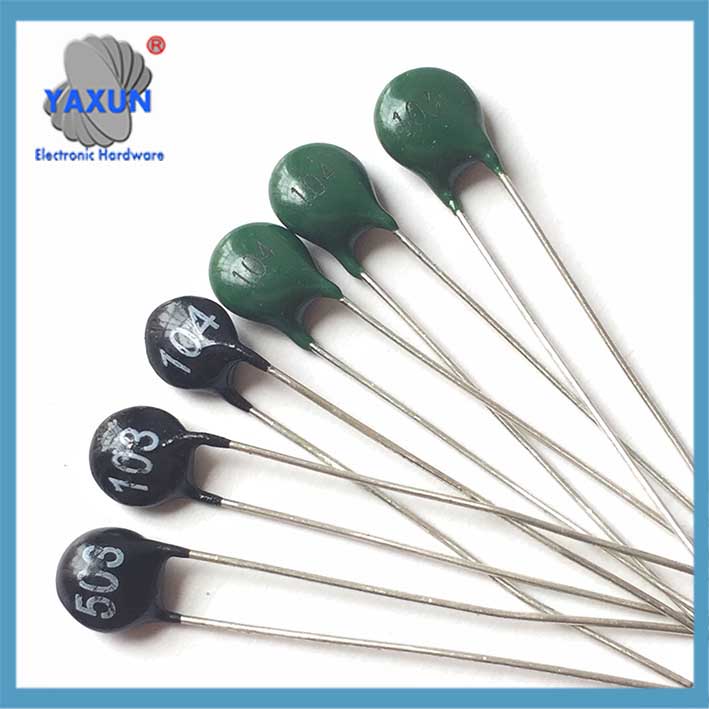

温度补偿MF11 NTC热电阻热敏电阻

我. 补偿原则
‌负温度系数特性‌
随着温度的升高，NTC热敏电阻的电阻值显着降低, 它的抵抗 - 温度关系符合公式:
右(时间)= r0·ebÅ(1T -1T0)右(时间)= r0·bš(T1 -T0 1) (R0R0是参考温度T0T0的电阻值, BB是材料常数).
使用此特征, 阳性温度系数组件的性能漂移 (例如晶体管和晶体振荡器) 由温度升高引起的可能被抵消.

‌补偿电路设计‌
‌计算当前薪酬‌: 通过将NTC热敏电阻与恒定电流源相结合, 生成依赖温度的补偿电流并注入敏感电路节点 (例如相锁环的电荷泵) 稳定关键参数.
‌桥或电压分隔电路‌: NTC嵌入传感器电路中，以抵消温度通过调节电压分隔比引起的零点漂移.

主动补偿:
热敏电阻可用于主动补偿电路, 它们充当传感器来检测温度变化并触发纠正措施. 这可能涉及调整电路参数或控制设备的输出以保持所需的性能.

被动补偿:
热敏电阻也可以用于被动补偿电路, 使用其阻力变化以抵消或取消电路中温度变化的影响. 这通常是通过将热敏电阻串联或与其他电路组件平行的.

二. 温度补偿中热敏电阻应用的示例:

‌电子电路稳定性补偿‌
补偿组件的温度漂移，例如晶体管和晶体振荡器，以保持电路工作稳定性.

例子: 在晶体振荡器电路中, 随着温度升高，NTC电阻的降低可以平衡晶体振荡器的频率偏移.

sensor精度提高
用于温度传感器的线性补偿，例如铂电阻 (PT100) 减少测量错误.
调整磁场传感器中的零电势 (例如AD22151) 抑制高温系数的影响.

‌仪器温度控制‌
集成在恒温系统或高精度仪器中 (例如医疗设备) 实现动态温度校准.
LCD显示器的亮度控制:
热敏电阻可用于调整LCD显示器的亮度, 补偿显示特征与温度相关的变化.

赔偿移动线圈仪器的阻力变化:
在移动线圈仪器中, 由于温度变化，热敏电阻可用于补偿移动线圈的电阻变化.

晶体振荡器的温度补偿:
NTC热敏电阻可用于补偿由于温度变化而导致的石英晶体振荡器的频率漂移.

三、. 关键特征和选择点

特征‌	‌ 描述‌
sensitivity‌	电阻温度系数为-2％〜 -6.5％/℃, 远远超过金属材料 (例如铂金).
‌响应速度‌	玻璃封装/芯片型NTC具有快速响应 (毫秒级), 适用于快速温度变化方案
稳定	基于陶瓷的NTC具有良好的长期稳定性, 环氧封装是防潮的, 并且适合恶劣的环境.
‌包装类型	SMD适用于高密度集成; 玻璃封装/搪瓷的电线类型对高温和湿度有抵抗力; 电源类型是抗浪涌的.

四号. 典型的技术解决方案
‌混合电流补偿‌: 例如, 专利CN120090626A解决方案注入恒定电流和温度控制电流 (PTAT) 成比例地进入电荷泵，以实现相锁环的准确温度补偿并避免过度补偿.
‌电压分隔补偿: 热敏电阻与可调节电位器串联连接到OP放大器电路，以灵活调整补偿金额, 适用于大漂移较大的敏感组件.

尖端: 选择模型时, 您需要匹配B值范围和包装表格. 例如, 用于精密仪器, 高B值 (>3000K) 芯片NTC是首选, 玻璃密封型用于高温环境.
