产品概述
过电流保护PTC热敏电阻是保护性组件，可自动防止异常温度和电流, 通常被称为 “可重置的保险丝” 或者 “10,000-时间保险丝。” 它们取代传统保险丝，并广泛用于电动机中的过电流和过度保护, 变形金刚, 开关电源, 电子电路, 和其他应用. 过电流保护PTC热敏电阻通过通过电阻突然变化来限制整个电路中的功率耗散来减少残留电流. 虽然传统保险丝在电路打击后无法自动重置, 过电流保护PTC热敏电阻返回其前保护状态，一旦删除故障. 如果故障再出现, 他们可以恢复其过度和过热的保护功能.

当选择过电流保护PTC热电阻作为过热和过热的保护组件时, 首先确定电路的最大正常工作电流 (PTC热敏电阻的非动态电流) 以及PTC Thermistor安装位置的最高环境温度 (在正常运行期间). 下一个, 考虑保护电流 (IE。, 过电流保护PTC热敏电阻的绊倒电流), 最大工作电压, 和额定的零功率抵抗力. Factors such as the component’s dimensions should also be considered. The following figure shows the relationship between ambient operating temperature, non-tripping current, and tripping current.

PTC热敏电阻过度保护

PTC热敏电阻过电流保护磁盘0R30 24V 1.8A 120C取代西门子

1000V PTC热敏电阻MZ8, 100 200右 75 学位, 1KV, 过电流保护, 耐用的陶瓷

Application Principle
When the circuit is operating normally, the current flowing through the overcurrent protection PTC thermistor is less than the rated current. The PTC thermistor maintains a low resistance and does not affect the normal operation of the protected circuit. When a circuit fault occurs and the current significantly exceeds the rated current, the PTC thermistor suddenly heats up, assuming a high-resistance state, placing the circuit in a relatively “离开” state and thus protecting it from damage. Once the fault is resolved, the PTC thermistor automatically returns to a low-resistance state, 电路恢复正常操作.

数字 2 在正常操作过程中显示电路的电压特性曲线和负载曲线. 从A点到B点, 应用于PTC热敏电阻的电压逐渐增加, 流过它的电流也会增加, 表明PTC热敏电阻的电阻基本上保持不变, 保持低电阻状态. 从点到点E, 电压逐渐增加, PTC Thermistor的阻力由于发热而迅速增加. 流过它的电流也迅速减少, 表明PTC Thermistor已进入其保护状态. 如果正常载荷曲线低于点B, PTC Thermistor不会进入其保护状态.

一般来说, 有三种类型的过度和过度的保护:

1. 电流过电流 (数字 3): RL1是正常运行期间的负载曲线. 当负载电阻降低时, 例如变压器线短路, 负载曲线从RL1变为RL2, 超出点b, PTC热敏电阻进入其保护状态.

2. 电压过电流 (数字 4): 当电源电压增加时, 例如220V电源线突然上升到380V, 负载曲线从RL1变为RL2, 超出点b, PTC热敏电阻进入其保护状态.

3. 过热 (数字 5): 当环境温度上升到一定极限以上, PTC Thermistor的Volt-Ampere特性曲线从A-B-E变为A-B1-F. 当负载曲线RL超过点B1时, PTC热敏电阻进入保护模式.

过电流保护电路图

模型	额定电阻 R25(哦) ±25％	非操作电流 int(嘛)		操作电流 @25℃ 它(嘛)	最大工作电压最大电压(A)	最大电流最大电流(A)	居里温度 TC(℃)	方面 (毫米)
模型	额定电阻 R25(哦) ±25％	@25℃	@60℃	操作电流 @25℃ 它(嘛)	最大工作电压最大电压(A)	最大电流最大电流(A)	居里温度 TC(℃)	dmax	tmax	fd
MZ11-23R7H265	3.7	530	430	1050	265	4.3	120(p)	22.0	5.0	0.6
MZ11-16P6R0H265	6.0	390	300	780	265	3.1		17.5	5.0	0.6
MZ11-16P7R0H265	7.0	350	280	700	265	3.1		17.5	5.0	0.6
MZ11-13P10RH265	10	260	200	520	265	1.8		14.0	5.0	0.6
MZ11-13P12RH265	12	225	180	450	265	1.8		14.0	5.0	0.6
MZ11-12P10RH265	10	250	200	500	265	1.8		13.5	5.0	0.6
MZ11-10P15RH265	15	180	140	350	265	1.2		11.0	5.0	0.6
MZ11-10P39RH265	39	130	100	250	265	1.2		11.0	5.0	0.6
MZ11-08P15RH265	15	150	120	300	265	0.8		9.0	5.0	0.6
MZ11-08P25RH265	25	130	100	250	265	0.8		9.0	5.0	0.6
MZ11-08P35RH265	35	115	90	225	265	0.8		9.0	5.0	0.6
MZ11-08P45RH265	45	105	80	220	265	0.8		9.0	5.0	0.6
MZ11-08P55RH265	55	90	70	180	265	0.8		9.0	5.0	0.6
MZ11-07P82RH265	82	70	50	140	265	0.6		8.0	5.0	0.6
MZ11-07P56RH265	56	90	60	175	265	0.6		8.0	5.0	0.6
MZ11-06P33RH265	33	110	85	220	265	0.4		7.0	5.0	0.6
MZ11-05P70RH265	70	65	50	130	265	0.3		6.5	5.0	0.6
MZ11-05P85RH265	85	60	45	120	265	0.3		6.5	5.0	0.6
MZ11-05P39RH265	39	80	65	160	265	0.2		6.5	5.0	0.6
MZ11-05P121H265	120	45	35	90	265	0.3		6.5	5.0	0.6
MZ11-05P181H265	180	40	30	80	265	0.3		6.5	5.0	0.6
MZ11-04P70RH265	70	50	40	100	265	0.2		5.5	5.0	0.6
MZ11-04P121H265	120	40	30	80	265	0.2		5.5	5.0	0.6
MZ11-03P151H265	150	40	30	75	265	0.2		4.5	5.0	0.5
MZ11-10N12RH265	12	170	130	340	265	1.2	100(氮)	11.0	5.0	0.6
MZ11-10N18RH265	18	145	110	290	265	1.2		11.0	5.0	0.6
MZ11-10N22RH265	22	125	90	250	265	1.2		11.0	5.0	0.6
MZ11-07N22RH265	22	120	90	225	265	0.5		8.0	5.0	0.6
MZ11-05N151H265	150	38	30	80	265	0.3		6.5	5.0	0.6
MZ11-05N301H265	300	27	20	55	265	0.3		6.5	5.0	0.6
MZ11-05N601H265	600	20	15	40	265	0.2		6.5	5.0	0.6
MZ11-05N102H265	1000	15	12	30	265	0.2		6.5	5.0	0.6
MZ11-04N151H265	150	36	28	80	265	0.3		5.5	5.0	0.6
MZ11-03N151H265	150	33	25	65	265	0.2		4.5	5.0	0.5
MZ11-03N101H265	100	40	30	80	265	0.2		4.5	5.0	0.5
MZ11-03N70RH265	70	45	35	90	265	0.1		4.5	5.0	0.5
MZ11-08M12RH265	12	120	70	220	265	0.8	80(中号)	9.0	5.0	0.6
MZ11-08M25RH265	25	85	50	170	265	0.8		9.0	5.0	0.6
MZ11-08M35RH265	35	80	50	150	265	0.8		9.0	5.0	0.6
MZ11-08M50RH265	50	60	40	120	265	1.0		9.0	5.0	0.6
MZ11-07M101H265	100	50	30	100	265	0.6		8.0	5.0	0.6
MZ11-05M70RH265	70	50	30	100	265	0.3		6.5	5.0	0.6
MZ11-05M121H265	120	30	20	60	265	0.3		6.5	5.0	0.6
MZ11-03M101H265	100	25	18	55	265	0.2		4.5	5.0	0.5
MZ11-03M151H265	150	22	15	45	265	0.2		4.5	5.0	0.5

模型	额定电阻 R25(哦) ±25％	非操作电流 int(嘛)		操作电流 @25℃ 它(嘛)	最大工作电压最大电压(A)	最大电流最大电流(A)	居里温度 TC(℃)	方面 (毫米)
模型	额定电阻 R25(哦) ±25％	@25℃	@60℃	操作电流 @25℃ 它(嘛)	最大工作电压最大电压(A)	最大电流最大电流(A)	居里温度 TC(℃)	dmax	tmax	fd
MZ12-20P2R6H140	2.6	650	500	1300	140	4.3	120(p)	22.0	5.0	0.6
MZ12-16P4R7H140	4.7	425	330	850	140	3.1		17.5	5.0	0.6
MZ12-16P5R6H140	5.6	400	310	800	140	3.1		17.5	5.0	0.6
MZ12-13P6R8H140	6.8	325	250	650	140	1.8		14.0	5.0	0.6
MZ12-12P5R6H140	5.6	325	250	650	140	1.8		13.5	5.0	0.6
MZ12-12P6R8H140	6.8	300	230	600	140	1.8		13.5	5.0	0.6
MZ12-10P10RH140	10	225	170	450	140	1.2		11.0	5.0	0.6
MZ12-10P6R8H140	6.8	275	200	550	140	1.2		11.0	5.0	0.6
MZ12-08P22RH140	22	135	110	270	140	0.8		9.0	5.0	0.6
MZ12-06P25RH140	25	125	90	250	140	0.5		7.0	5.0	0.6
MZ12-05P33RH140	33	90	70	175	140	0.3		6.5	5.0	0.6
MZ12-16R2R1H140	2.1	710	570	1420	140	3.1	140(右)	17.5	5.0	0.6
MZ12-13R8H140	3.8	500	400	1000	140	1.8		14.0	5.0	0.6
MZ12-10R15RH140	15	210	170	420	140	1.2		11.0	5.0	0.6
MZ12-10R6R7H140	6.7	300	230	600	140	1.2		11.0	5.0	0.6
MZ12-10R10RH140	10	250	200	500	140	1.2		11.0	5.0	0.6

模型	额定电阻 R25(哦) ±25％	非操作电流 int(嘛)		操作电流 @25℃ 它(嘛)	最大工作电压最大电压(A)	最大电流最大电流(A)	居里温度 TC(℃)	方面 (毫米)
模型	额定电阻 R25(哦) ±25％	@25℃	@60℃	操作电流 @25℃ 它(嘛)	最大工作电压最大电压(A)	最大电流最大电流(A)	居里温度 TC(℃)	dmax	tmax	fd
MZ13-10R1R8：30	1.8	650	550	1300	30	4.3	140(右)	11.0	4.0	0.6
MZ13-08R1R8H30	1.8	600	500	1100	30	3.0	140(右)	9.0	4.0	0.6
MZ13-12P1R2H30	1.2	750	600	1500	30	5.5	120(p)	13.5	4.0	0.6
MZ13-12P1R8H30	1.8	500	430	1000	30	5.5		13.5	4.0	0.6
MZ13-10P2R7H30	2.7	380	320	700	30	4.3		11.0	4.0	0.6
MZ13-08P1R8H30	1.8	550	450	1000	30	3.0		9.0	4.0	0.6
MZ13-08P4R2H30	4.2	280	230	560	30	3.0		9.0	4.0	0.6
MZ13-05P10RH30	10	170	140	340	30	1.0		6.5	4.0	0.6
MZ14-16P2R3H60	2.3	550	450	1100	60	8.0		17.5	4.0	0.6
MZ14-12P3R7H60	3.7	380	320	750	60	5.5		13.5	4.0	0.6
MZ14-10P5R6H60	5.6	300	250	600	60	4.3		11.0	4.0	0.6
MZ14-08P9R4H60	9.4	180	150	360	60	3.0		9.0	4.0	0.6
MZ14-05P25RH60	25	100	85	200	60	1.0		6.5	4.0	0.6
MZ14-03P55RH60	55	60	50	120	60	0.7		4.5	4.0	0.5
MZ14-08M4R7H60	4.7	180	120	360	60	3.0	80(中号)	9.0	4.0	0.6

模型	额定电阻 R25(哦) ±25％	非操作电流 int(嘛)		操作电流 @25℃ 它(嘛)	最大工作电压最大电压(A)	最大电流最大电流(A)	居里温度 TC(℃)	方面 (毫米)
模型	额定电阻 R25(哦) ±25％	@25℃	@60℃	操作电流 @25℃ 它(嘛)	最大工作电压最大电压(A)	最大电流最大电流(A)	居里温度 TC(℃)	dmax	tmax	fd
MZ15-10R1R2H15	1.2	850	700	1550	15	4.3	140(右)	11.0	4.0	0.6
MZ15-08R1R0H15	1.0	850	700	1500	15	3.0		9.0	4.0	0.6
MZ15-08R1R8H15	1.8	600	500	1100	15	3.0		9.0	4.0	0.6
MZ15-07R1R0H15	1.0	750	600	1350	15	2.5		8.0	4.0	0.6
MZ15-07R2H15	1.2	650	550	1200	15	2.5		8.0	4.0	0.6
MZ15-05R4R6H15	4.6	350	300	680	15	1.0		6.5	4.0	0.6
MZ15-03R13RH15	13	180	150	350	15	0.7		4.5	4.0	0.5
MZ15-10P1R2H18	1.2	700	600	1400	18	4.3	120(p)	11.0	4.0	0.6
MZ15-08P1R0H18	1.0	650	550	1200	18	3.0		9.0	4.0	0.6
MZ15-08P1R8H18	1.8	550	450	1000	18	3.0		9.0	4.0	0.6
MZ15-05P4R6H18	4.6	300	250	580	18	1.0		6.5	4.0	0.6
MZ15-03P13RH18	13	145	120	280	18	0.7

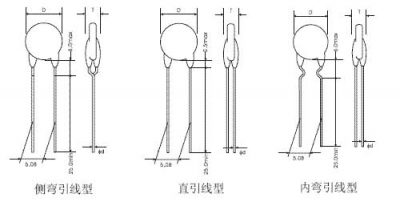

模型参数

通用PTC热敏电阻，用于过电流保护

PTC过电流保护电路图

PTC热敏电阻的甄选指南过电流保护

PTC过电流保护热敏电阻的模型参数

1. 最大工作电压
当PTC热敏电阻在电路中串联连接时, 在正常运行期间，只有一小部分电压保留. 当PTC热敏电阻激活并假定高电阻状态时, 它必须承受几乎整个电源电压. 所以, 选择PTC热敏电阻时, 确保其具有足够高的最大工作电压, 同时还考虑了潜在的电源电压波动.

2. 非操作电流和操作电流
确保可靠的切换, 操作电流必须至少是非操作电流的两倍.
因为环境温度显着影响非操作和操作电流 (请参阅下图), 必须考虑最坏的情况. 非经营电流应在最大允许的环境温度下选择, 虽然应在较低的环境温度下选择操作电流.

3. 最大允许电流在最大工作电压下
当需要PTC热敏电阻执行保护功能时, 检查电路是否会产生超过最大允许值的电流. 这通常是指有短路风险的情况. 数据表指定最大电流值. 超过此值可能会损坏或过早失败PTC热敏电阻.

4. 开关温度 (居里温度)
我们提供的过电流保护组件，居里温度为80°C, 100℃, 120℃, 和140°C. 非操作电流取决于PTC热敏电阻芯片的居里温度和直径. 降低成本, 应该选择具有较高居里温度和较小尺寸的组件. 此外, 应考虑这种PTC热敏电阻的高表面温度是否可能在电路中引起不良副作用. 一般来说, 居里温度应超过最高环境工作温度 20 到40°C.

5. 环境影响

当暴露于化学药品或使用盆栽化合物或填充剂时, 必须谨慎行事. 这可以降低PTC热电阻的有效性，原因是钛酸钡陶瓷的减少. 盆栽引起的热导率的变化也会导致局部过热和损坏.

附录: 选择PTC热电阻进行电力变压器过电流保护的示例

电源变压器的主要电压为220V, 16V的次级电压, 和1.5a的次级电流. 在次级过电流状态下, 主要电流约为350mA, 并且应在内部激活保护 10 分钟. 变压器的工作温度从-10°C到40°C不等, 正常运行期间的温度升高为15°C至20°C. PTC Thermistor安装在变压器附近. 请选择PTC热敏电阻以进行主要保护.

1. 确定最大工作电压

变压器的操作电压为220V. 考虑电源波动, 最大工作电压应为220V x (1 + 20%) = 264V.

PTC热敏电阻的最大工作电压为265V.

2. 确定非运动电流

计算和测量表明，在正常运行期间，变压器的主要电流为125mA. 考虑到PTC Thermistor的安装位置处的环境温度可达到60°C, 在60°C下的非经营电流应为130-140mA.

3. 确定操作电流

考虑到PTC Thermistor的安装位置处的环境温度可以低至-10°C或25°C, 在-10°C或25°C时，工作电流应为340-350mA, 工作时间大约 5 分钟.

4. 确定额定零功率电阻R25

当PTC热敏电阻串联连接, 产生的电压下降应最小化. PTC Thermistor自己的热量产生也应最小化. 一般来说, PTC热敏电阻的电压下降应小于 1% 总电源. R25计算如下:

220V× 1% ÷0.125a =17.6Ω

5. 确定最大电流

根据实际测量, 当变压器的次要是短路的, 主要电流可以达到500mA. 考虑到部分短路时流过初级线圈的电流增加, PTC热敏电阻的最大电流应高于1a.

6. 确定居里温度和尺寸
考虑到PTC Thermistor的安装位置处的环境温度可达到60°C, 选择居里温度时，将40°C添加到此值, 导致居里温度为100°C. 然而, 考虑到成本以及PTC Thermistor未安装在变压器绕组中的事实, 其较高的表面温度不会对变压器产生不利影响, 因此可以选择120°C的居里温度. 这允许PTC热敏电阻的直径降低, 降低成本.

7. 确定PTC热敏电阻模型
根据上述要求, 咨询了我们公司的规格表之后, 我们选择了MZ11-10P15RH265. 那是: 最大工作电压265V, 额定零功率电阻15Ω± 25%, 非操作电流 140 嘛, 操作电流 350 嘛, 最大电流1.2A, 居里温度120°C, 和最大尺寸Ø11.0mm.

PTC故障模式
有两个主要指标用于测量PTC热敏电阻的可靠性:

A. 电压承受能力: 超过指定的电压会导致PTC热敏电阻变短并分解. 应用高压消除低压承受能力的产品, 确保PTC热敏电阻在最大工作电压以下安全 (最大电压).
乙. 当前承受能力: 超过指定的当前或开关周期数量可能会导致PTC热敏电阻表现出不可逆的高电阻状态并失败. 循环开关测试不能完全消除过早的失败.

在指定的操作条件下, PTC热敏电阻在故障后表现出高电阻状态. PTC热敏电阻的长期电压应用 (通常大于 1000 小时) 导致其在室温下的阻力最小. 在PTC加热元件中，这种增加更为明显，居里温度超过200°C. 除了PTC加热元件, PTC失败的主要原因是切换过程中陶瓷中心的应力破裂. 在PTC热敏电阻的运行过程中, 温度分布不平, 电阻率, 电场, PTC陶瓷内的功率密度导致中心的高应力, 导致分层和破裂.
