汽车水温传感器插头 (用于散热器冷却风扇)

水温传感器是汽车冷却系统的核心组成部分. 它的核心组件是NTC热敏电阻, 安装在发动机缸或水通道上. 这个组件看起来很简单, 但这实际上对于发动机控制非常重要. 它将直接影响ECU的注射量和点火时间的调整.

1433077 13621433077 MEK105210 NSC000100用于宝马冷却系统水温传感器

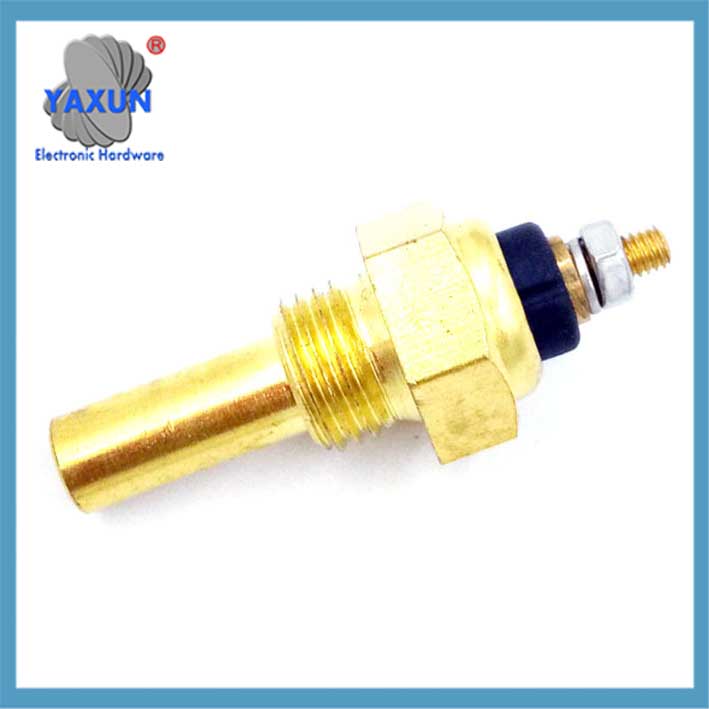

1/2NPT Water VDO 温度传感器，用于油水温度温度计, 38℃~120℃

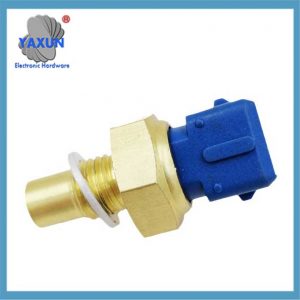

发动机水温传感器 3/8 NPT 3W 103 黄铜发动机水温传感器发电机部分

传感器内部热敏电阻的阻值会随着温度的变化而变化: 温度越低, 阻力越大, 并且温度越高, 电阻越小. ECU通过测量该电阻变化来确定水温. 8 补充说明: 30°C 时, 电阻通常在1.4-1.9kΩ之间.

不同机型水温传感器安装位置差异较大: 卡罗拉位于气缸体右侧, 雅阁位于发动机前部, 焦点位于气缸体的后部. 现代车型多安装在气缸盖靠近节温器的一侧.

水温传感器常见故障现象: 冷启动困难, 不稳定的闲置速度, 水温表异常, ETC. 发动机需要增加喷射量 30% 在低温下, 如果传感器出现故障, 无法正确补偿.

水温传感器检测有五种方式: 万用表电阻测量, 热水测试, 数据流分析, ETC. 他们之中, 用万用表加热测试是最常用的现场检测方法.

更换水温传感器时, 必须先排出冷却液, 否则会导致冷却系统进气. 安装后, 还应检查密封以防止冷却液泄漏.

0015422317 A0105422317 0025425917 0005423717 3455427417 冷却水温度传感器开关

本田汽车传感器热敏开关 37770-PY3-A01 37770PY3A01

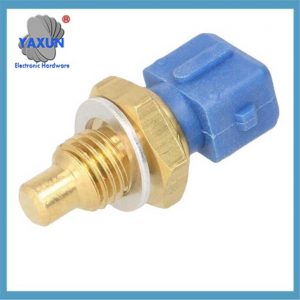

适用于大宇雪佛兰水温传感器 96279857 96325864

以下是汽车水温传感器的全面介绍, 结合技术原理组织起来, 功能特点及故障处理要点:

我. 核心结构及工作原理

1. 热敏电阻特性
使用负温度系数 (NTC) 半导体材料, 当温度升高时电阻值呈指数下降 (20℃时约2.5kΩ, 80℃时降至0.3kΩ).
电阻变化转换成电信号 (1.3-3.8V 线性范围) 通过三线或四线电路传输至发动机控制单元 (ECU).

2. 信号输出逻辑
ECU收到电压信号后实时计算水温:
低温条件 (-20℃): 增加点火提前角8-12°并增加喷射量 (+30% 冷启动补偿).
高温条件 (100℃): 延迟点火提前角4-6°，防止爆炸.

二. 安装位置及类型

笔记: 现代型号大多采用四线集成传感器, 固定在气缸盖侧面节温器接口处.

三、. 功能及效果详解
1. 发动机控制
燃油修正: 低温时提高注入浓度，高温时恢复参考注入量.
怠速调整: 低温时提高转速至1200-1500rpm (通过怠速控制阀).
2. 冷却系统管理
当水温≥95℃时, 冷却风扇被触发启动 (与常闭温控开关配合).
当温度异常高时 (＞105℃), 风扇高速运转模式启动.
3. 仪器与诊断
驱动水温表显示实时温度 (错误 <±15℃属正常).
输出故障码 (如P0115/P0118) 供诊断仪器读取.

四号. 故障表现及诊断
常见故障类型

诊断方法
1. 电阻测试
拆下传感器，用万用表测量端子间电阻:
30℃环境: 正常电阻值1.4-1.9kΩ.
80℃热水浸泡: 电阻应降至 0.3–0.4kΩ (如果不变, 失败).

2. 数据流分析
诊断仪读取ECU数据流:
正常值: 90–105℃ (驾驶).
故障提示: 显示-40℃ (开路) 或130℃不变 (短路).

V. 维护注意事项
1. 更换操作规范
拆下传感器之前先排出冷却液，以避免冷却系统吸入空气.
安装时使用密封剂, 并将扭矩控制在8–12N•m (防漏电).
2. 选型与匹配
电阻范围: 需要匹配原车275–6500Ω电阻特性.
接口类型: 确认M18×1.5螺纹或ZM14锥螺纹等规格.
警告: 传感器故障会导致油耗增加超过 15% 或对发动机造成永久性损坏, 并且需要及时更换.
美人鱼复制代码
图解TD
A[水温传感器故障] –> 乙{检测步骤}
乙 –> C[万用表电阻测量]
乙 –> D[诊断仪读取数据流]
C –>|电阻异常| 乙[更换传感器]
D –>|信号漂移| 乙
C –>|正常电阻| F[检查线路接地情况]
D –>|信号正常| G[检查其他系统]
