微电动机过热保护开关 & 超负荷保护器

比较微电动机过热开关之间的差异 & 过载保护器. 当涉及微电动机热保护器时, 价格范围是 $0.1 yuan和 $0.4 元. 模型包括5AP, TB02-BB8D, 17是, KSD9700, ST01, S06, ETC。, 这些主要用于座椅天窗刮水器电动机，并具有密封和防水特性. 17am模型的参数: 通常关闭, 工作温度 120 度, 最大电流10A〜35A. 自动重置功能, 适用于军事, 医疗和其他领域. 在这里，我们需要强调温度范围和电流参数, 以及自动重置的特性.

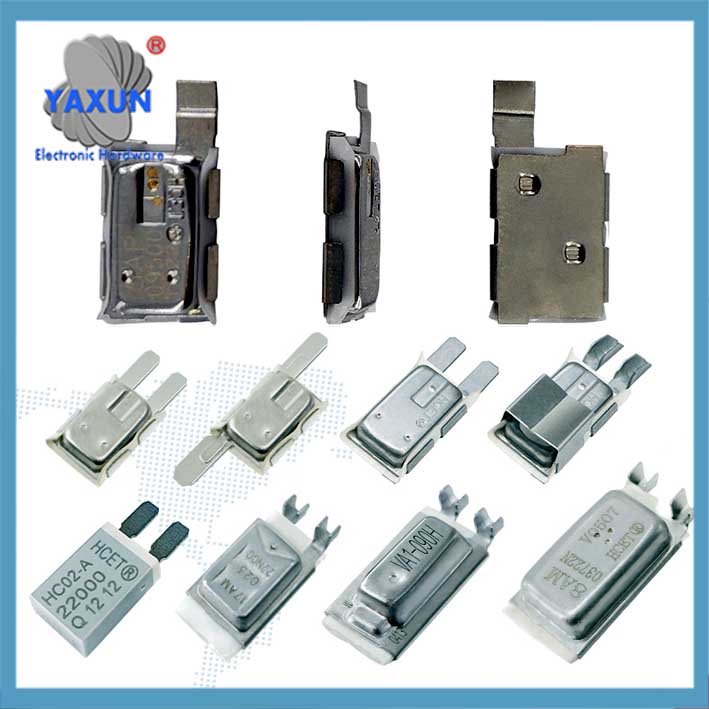

电机TB05, BB8DTB02, ST-22 35℃- 160℃迷你热保护器

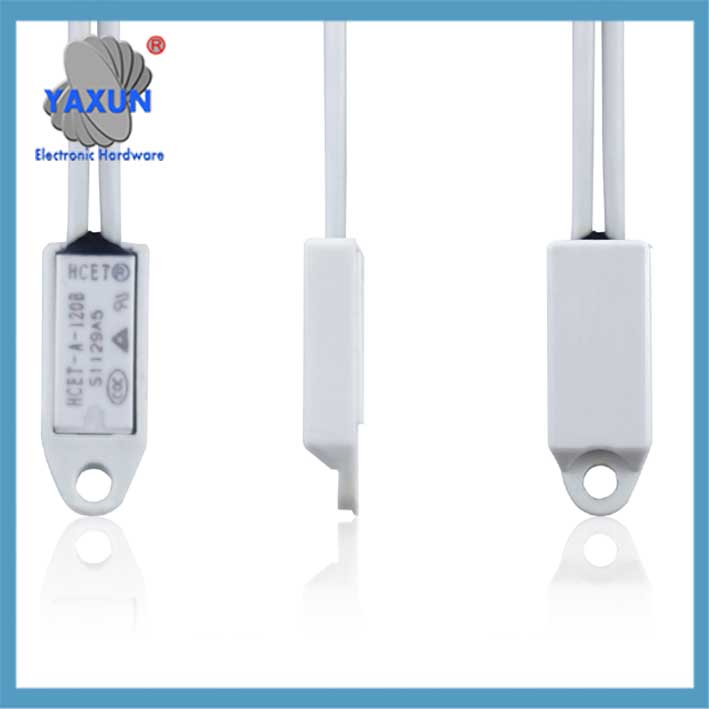

微型热保护器温度控制开关S01, S06, ST-22

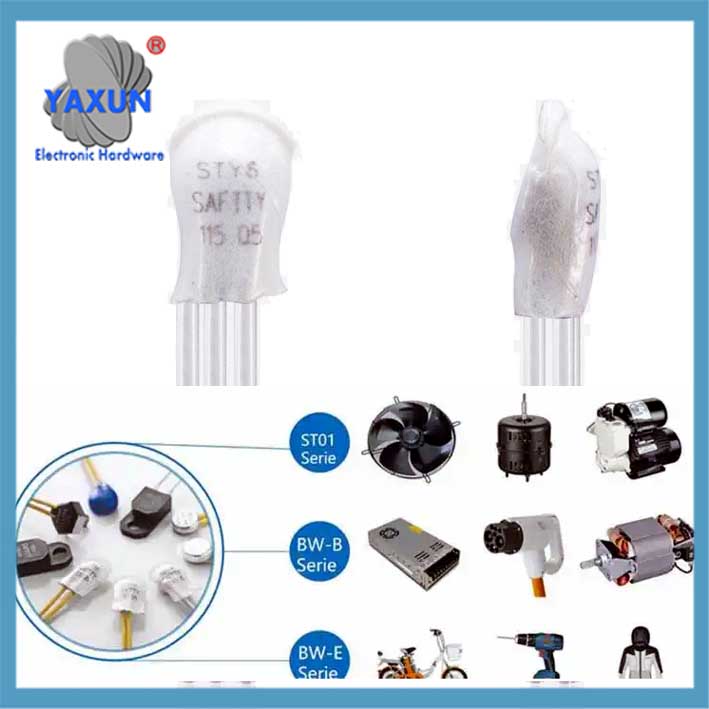

2国会议员, 6美联社, 17AM+PTC, 5美联社, 8是, KSD9700电机过热保护开关

关于电动机超负荷保护器, 电机保护器 (M-B) 使用微处理器技术. 它具有多种保护，例如过电流, 断相, 并摊位, 旅行时间是可调的 (0.2-30 秒), 并支持手册或电气重置. 补充参数设置方法, 例如将过电保护设置为 1.5-2 时间额定电流和超负荷 1.1-1.3 次. 这些设置对于实际应用非常重要.

启动完成后，电动机超载保护台保护生效. 当电流超过设定值时, 它将立即采取行动. 快速破裂的保护是短路故障, 并分为两个州: 启动和操作. 过热的反度保护基于热积累模型, 结合正序和负序列电流的热效应. 这些保护机制需要在点上进行解释，以确保用户了解如何处理不同的故障.

在安装和兼容性方面, 可以指出，保护器可以安装在逆变器的前端, 但是应注意额定的当前匹配和接地要求 (电线直径≥3.5mm², 反抗 <10哦). 热继电器和温度继电器之间的差异是前者基于电流的热效应, 后者安装在电动机中以测量温度. 有必要在这里区分以避免混乱.

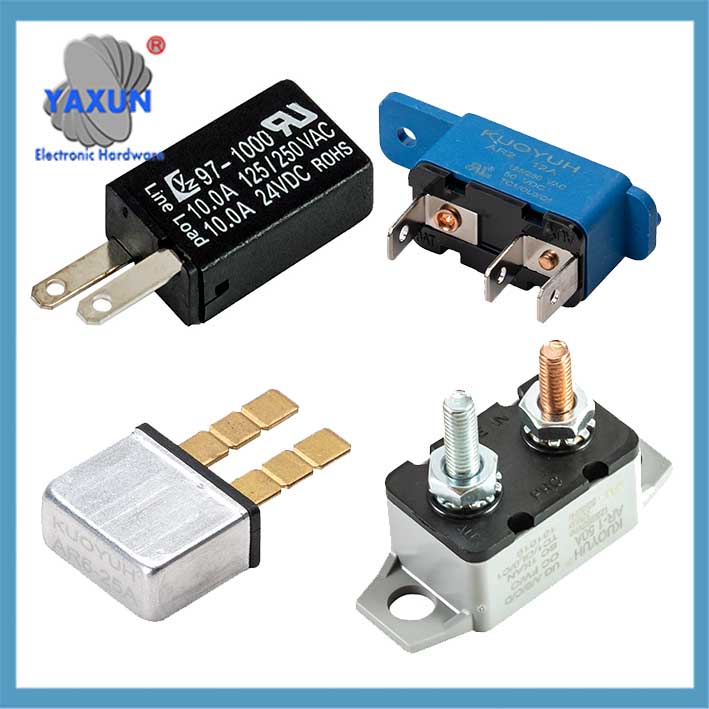

汽车电动机断路器AR, AR2, 24, 97, 18, 17 系列

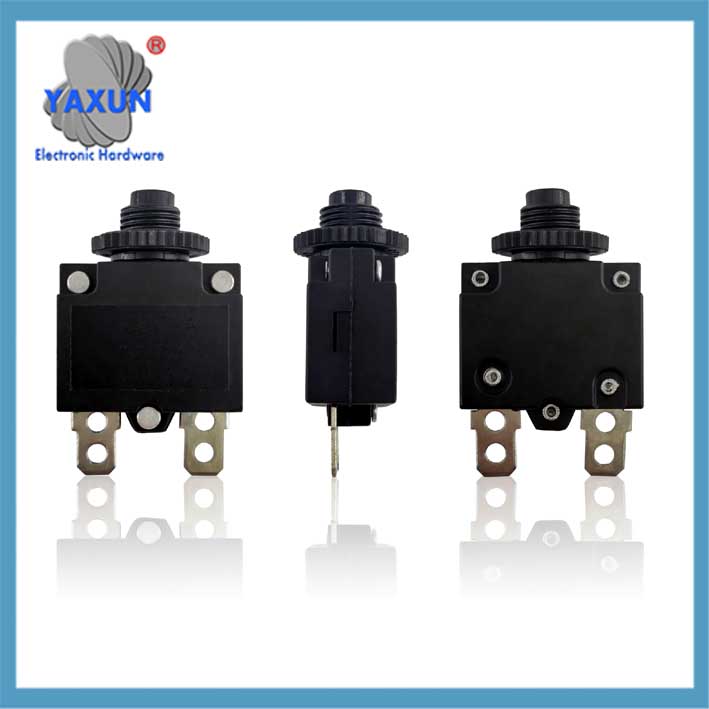

98 系列手册, 自动重置电动机超载保护器

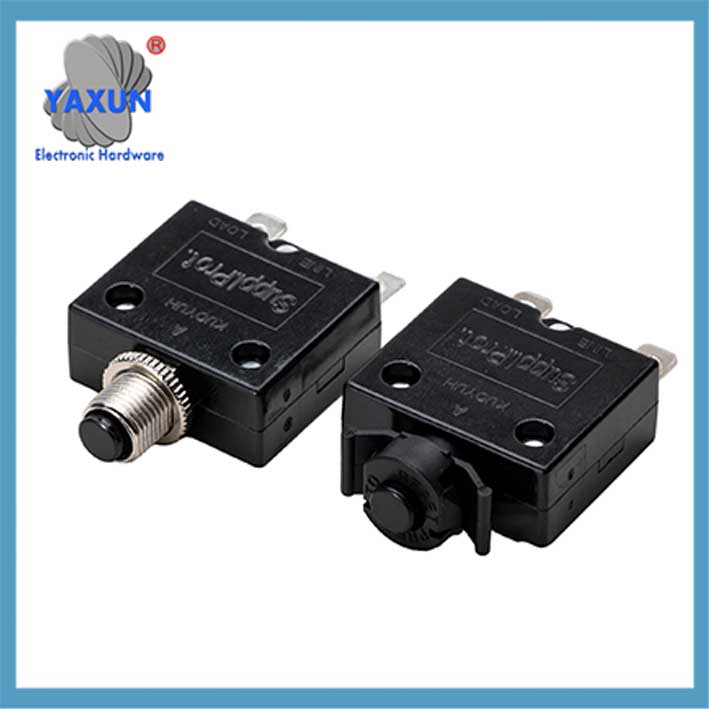

国誉 88 系列电动机超载保护器

我. 过热保护开关 (温度保护器)
‌工程原理和特征‌
使用双金属温度传感元件, 当温度达到设定阈值时, 联系人自动打开/关闭并切断电路; 当温度下降时, 它会自动重置并恢复工作.
‌典型模型‌: 例如上午17点, 17AM+PTCT, TB02-BB8D系列, 工作温度40 ℃〜160℃, 最大电流10A〜60A, 额定电压250V, 通常封闭的设计, 具有防水密封功能.
‌卷和安装‌: 微型设计 (例如平面安装), 适用于空间约束的场景, 直接嵌入电动机绕组或加热成分的表面.

‌核心应用方案‌
汽车微电动机: 天窗电机, 雨刮器电机, 座椅调整电动机, ETC.
家用电器: 低功耗设备，例如冷却风扇, 水泵电动机, 以及需要防止过热的电动工具.
在点火系统中, 它可以关闭发动机以防止损坏过热.

二. 超负荷保护器 (Kuoyuh电机保护器)
‌大卫 - 功能保护机制
‌后载保护‌: 监视当前和旅行时超过额定值时 (通常设置为 1.1-1.3 次).
‌申请电路保护‌: 当电流异常上升时，立即切断电路 (动作时间 <0.1 第二).
‌施加保护‌: 如果电流开始启动后额定值的≥200％, 它将立即采取行动.
‌相损失/不平衡保护‌: 当相位损失或三相不平衡时, 它会在内部做出回应 3 秒.
监视流经电机电路的电流并在电流超过预定极限时打开电路.
机制:
可以是热的 (使用双金条) 或电子, 和一定时间延迟后的旅行以允许起步.
用例:
保护电动机免受因持续过度情况而造成的损坏, 例如由堵塞的叶轮或高压负载引起的.
例子:
冰箱压缩机过载保护器如果过热或无法启动，将关闭压缩机.

‌技术升级功能
集成的微处理器, 支持当前的实时高精度监控, 电压, 温度, 并通过LED显示故障的原因.
它具有两个通信功能 (例如RS485接口) 并支持远程重置和数据上传.
与35毫米导轨安装兼容, 可以直接替换传统的热继电器.

三、. 选择和安装点
‌参数设置原理
过电流保护电流: 设置为 1.5-2 时间是电动机的额定电流.
温度保护: 额定电流是 0.8 乘以电动机的额定值.
摊位保​​护: 阈值设置为 200% 额定电流, 动作是零延迟.

‌兼容性考虑因素
安装逆变器前端时, 逆变器的输出功率必须匹配, 并将额定电流调整为最大值，以避免虚假触发.
接地要求: 保护器和电动机必须可靠地接地 (电线直径≥3.5mm²铜线, 接地电阻 <10哦).

四号. 典型产品的比较

提示: 用于微电动机, 集成温度开关 (例如上午17点) 首选紧凑; 在工业场景中, 智能保护者 (例如ard2) 需要处理复杂的故障.
