如何正确安装电动机热保护器?

确保正确安装电动机热保护器并可靠地操作, 以下是基于电机类型和应用程序方案的关键安装步骤和预防措施:

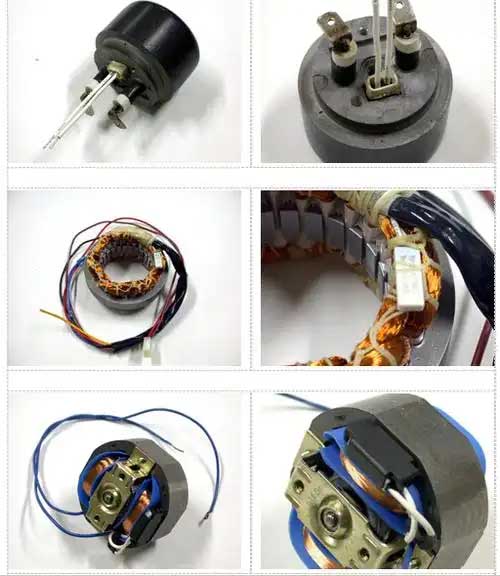

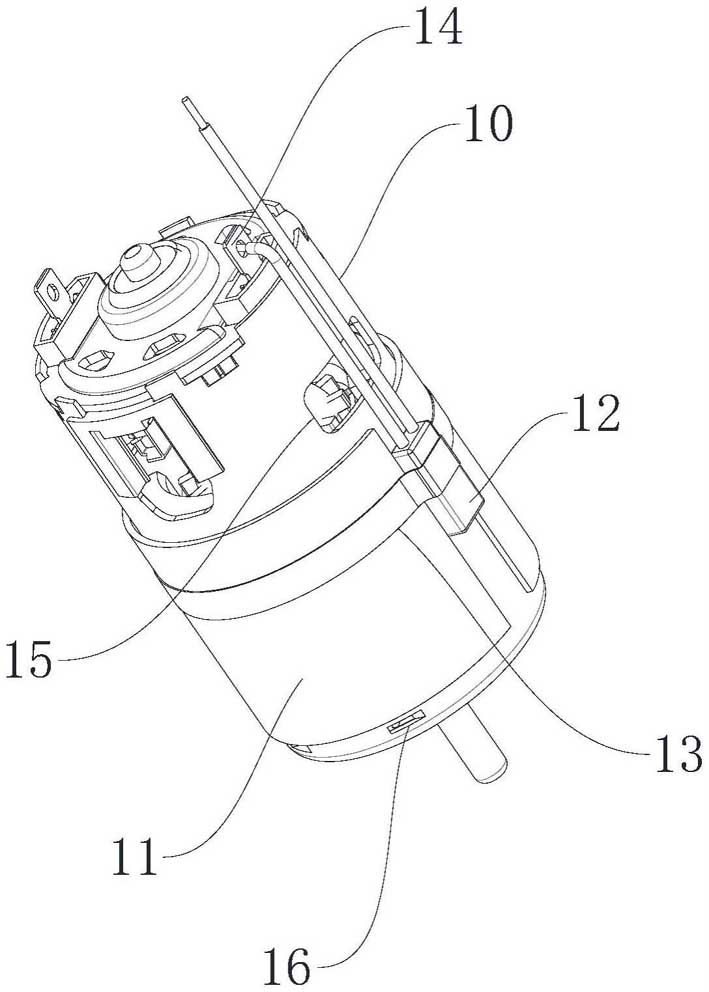

如何在电机线圈上安装热保护器

🔧i. 核心安装步骤‌
找到保护器:
根据电动机的设计和操作环境确定热保护器的最佳位置. 它应该定位以准确监测热产生.

接线:
仔细遵循制造商的接线图，以确保正确和安全的连接. 不正确的接线可能导致故障或虚假读数.
保护设置:
根据电动机的设计和操作环境调整保护器的温度限制. 这样可以确保保护器在电动机过热之前关闭电动机.

安全安装:
确保保护器牢固地安装，并且没有电线被暴露或损坏.

测试:
安装后, 测试热保护器以验证其在正确的温度设置下行程.
重要的考虑因素:
安全: 在处理任何电气设备之前，请始终断开电源.
超负荷保护: 确保正确设置热保护器以防止过载, 会损坏电动机.
咨询文档: 有关特定说明和接线图，请参阅制造商的文档.
通过遵循以下步骤, 您可以确保正确有效地安装电动机热保护器可保护电动机过热.

内置运动热保护器的安装方法

‌Power-Off操作‌
安装之前, 必须切断主要功率，必须检查功率以防止电击事故.

确定安装位置‌
‌通用电动机‌: 接触器输出和电动机输入之间以串联连接 (主电路);
‌ Star-delta启动电动机: 优先安装在主电路的顶部，以确保全电流监视.
‌
接线规范‌
‌力量线‌→连接到保护器输入 (标记 “在” 或者 “L”);
‌Motor Line ‌→连接到输出 (标记 “出去” 或者 “T1 / T2”);
‌导线处理‌: 弯曲点距离根≥6mm，以避免导线损坏.
‌
固定方法‌
用螺钉/铆钉固定时需要抗所用垫圈，以防止机械蠕变导致接触不良.
‌功能测试‌
恢复电源后, 使用万用表检测输入和输出终端的连接性，以模拟过热以触发电力响应.

⚠️‌II. 关键陷阱回避指南‌

🔌III. 特殊场景的预防措施‌
Automobile Motor‌
禁用纯机械保护器, 并优先使用集成的LIN总线 (例如ti drv5013) 避免干扰抗固定功能.
‌可变频率电动机
保护者必须是 >50CM远离逆变器, 并且屏蔽线接地以抑制电磁干扰.
‌微电动机 (例如无人机)‌
内置PTC保护器 (例如MurataPosistor®) 需要直接连接到绕组, 并应采用热油脂来提高热传导效率.

附录: 设置当前规范‌

稳定的跑步电动机: 设置电流=电动机额定电流× (0.95〜1.05)
频繁开始和停止电动机: 设置电流=额定电流× 1.2 (需要与时间接力合作)

✅‌ ‌✅
手动触发保护器后, 接触器应在内部旅行 0.5 秒;
连续操作后 72 小时, 末端温度升高≤40k;
振动测试后 (国际标准化组织 16750), 保护功能正常.

安装图示例:
明文复制代码
[力量] → [断路器] → [接触器] → [热保护器] → [发动机]
↑
[控制电路] ← [保护器辅助联系]
笔记: 箭头指向当前方向

遵循此过程可以避免 90% 安装故障. 建议在第一次安装后每个月检查接触的氧化.
