以下是对结构特征的详细分析, KSD301/KSD302温度开关的核心温度传感元件的工作原理和技术点 – the bimetallic条:
我. 双金属温度传感元件的核心特征
| 特征 | 技术描述 |
| 物质结构 | 具有不同膨胀系数的两种金属合金的复合材料 (例如镍铁/锰铜), 盖在圆盘形的薄板结构中 |
| 操作原理 | 温度升高→由于加热而引起的双金属条形变形→拱形高度突然变化→驱动机械机制，立即弹跳并打开并关闭触点 |
| 响应速度 | 毫秒级别的突然跳动动作，以避免接触的弧线损坏 |
| 温度准确性 | 低至±2℃的耐受性 (高精度类型), 常规模型±3〜10℃, 由金属板的热处理过程确定 |
| 重置机制 | 温度下降后, 双金属条返回其原始状态，触点会自动重置 (当温度下降时，通常关闭的类型会关闭, 当温度下降时，通常打开类型打开) |

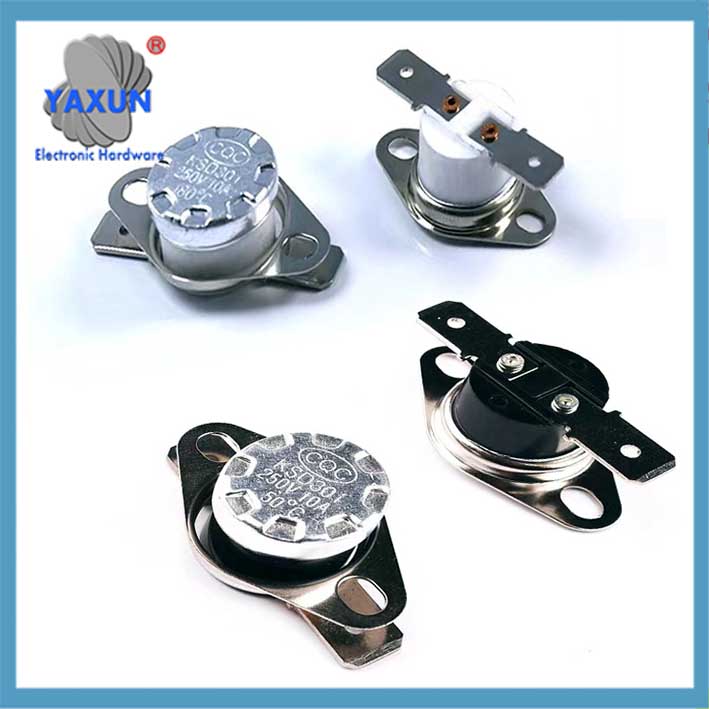

 正常开放的KSD301温度开关双金属温度传感元件 |

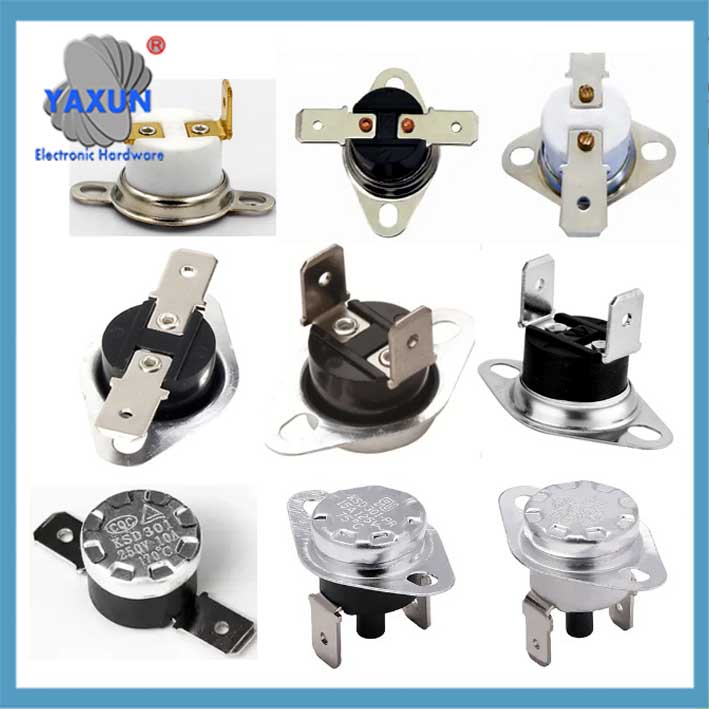

 高温限制开关KSD301 |

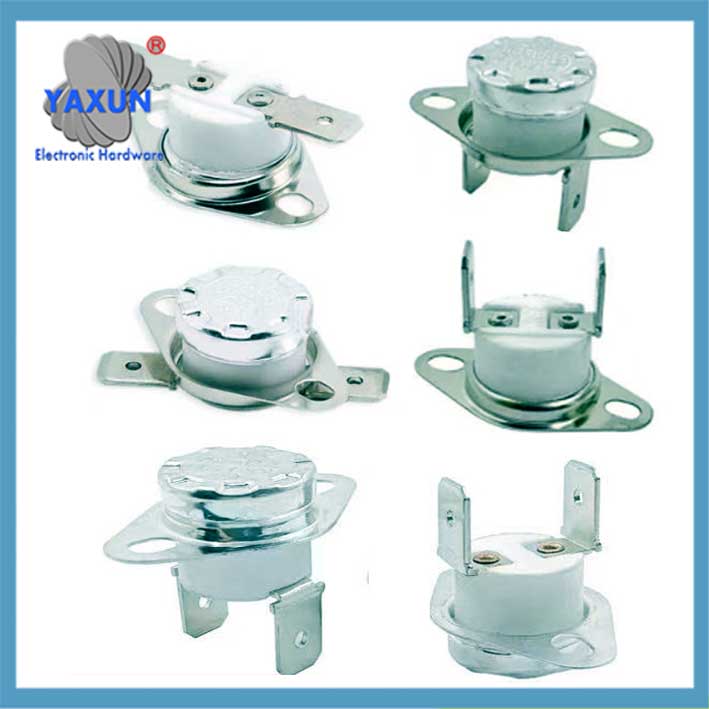

 KSD301的双金属温度传感元件 |
二. 工作过程的分解
美人鱼复制代码
图LR
A[正常温度状态] –>|双金属带免费的双金条| 乙[联系关闭/打开]
C[温度升至动作值] –>|双金属条拱形高度突然变化| D[瞬时弹跳驱动机制]
D –>|通常关闭的类型| 乙[接触断开电路]
D –>|通常打开类型| F[接触连接电路]
G[温度下降以重置值] –>|双金属条返回直线| 乙
键点: 双金属条带弓高度突然变化是名称的来源 “快照型切换开关”, 确保接触行动是干净的，没有中间状态.
III. 使用和维护的要点
避免机械损坏
禁止用外力挤压双金属条, 由于变形会导致动作温度漂移或失败.
热传导要求
安装表面需要平坦且干净, 并应施加热油脂以确保将热量转移到金属条上.
温度限制
双金条带公差极限: 短期≤300℃, 长期≤240℃ (过热易于金属疲劳).
负载匹配
严格禁止超过额定电流 (例如连接到15A负载的10A模型), 由于弧的高温会烧毁双金属条.
四号. 故障诊断参考
接触粘附 : 过多的负载电流导致电弧焊接, 并且需要检查负载匹配，并且需要更换模型.
动作延迟 : 安装表面的导热效率很差，或者双金属条正在老化, 因此，重新涂硅油或更换组件.
逆失败 : 双金属带变形并卡住, 整体上需要更换恒温器.
▶qummary: 双金条是 “温度传感器 + 执行器” KSD301的集成组件. 其圆盘形结构设计和合金比率直接确定温度控制精度和可靠性.
