什麼是汽車發動機水溫傳感器?

汽車發動機水溫傳感器測量水的溫度或液體冷卻液的溫度. 這些傳感器用於各種應用, 包括汽車發動機, 水冷卻系統, 和工業過程, 監測和調節溫度. 在各種工業過程中使用，以測量水的溫度或其他液體的溫度, 通常與數據記錄儀或控制系統結合.

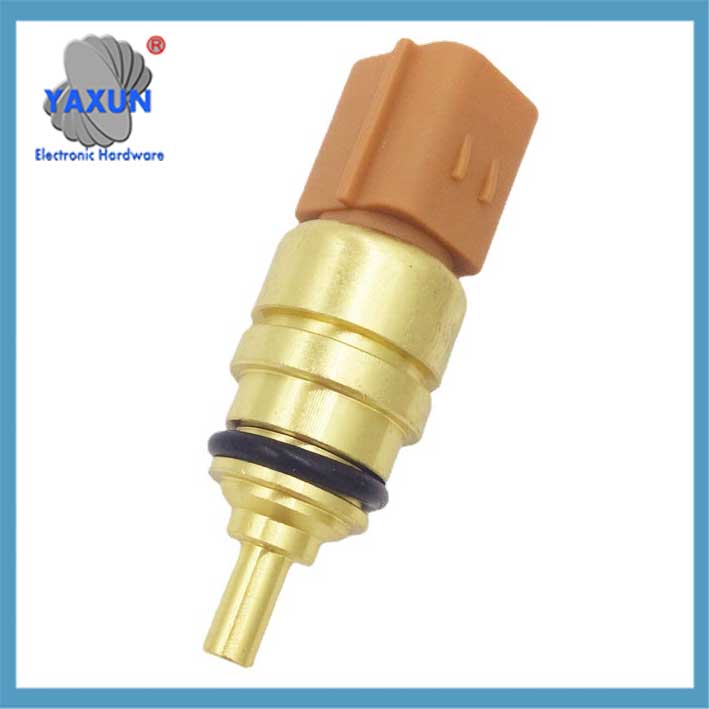

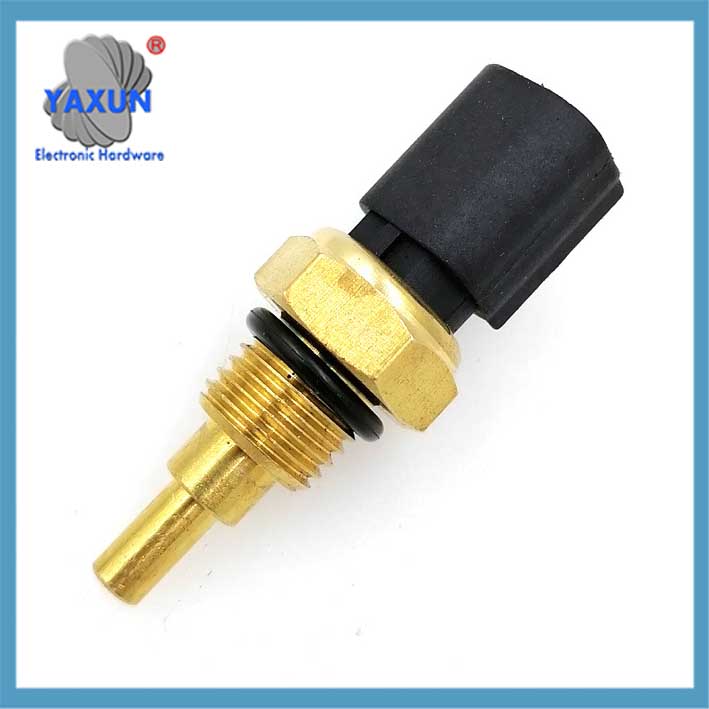

水溫傳感器 1338418 55187822 71741090 1338.C7 水溫開關

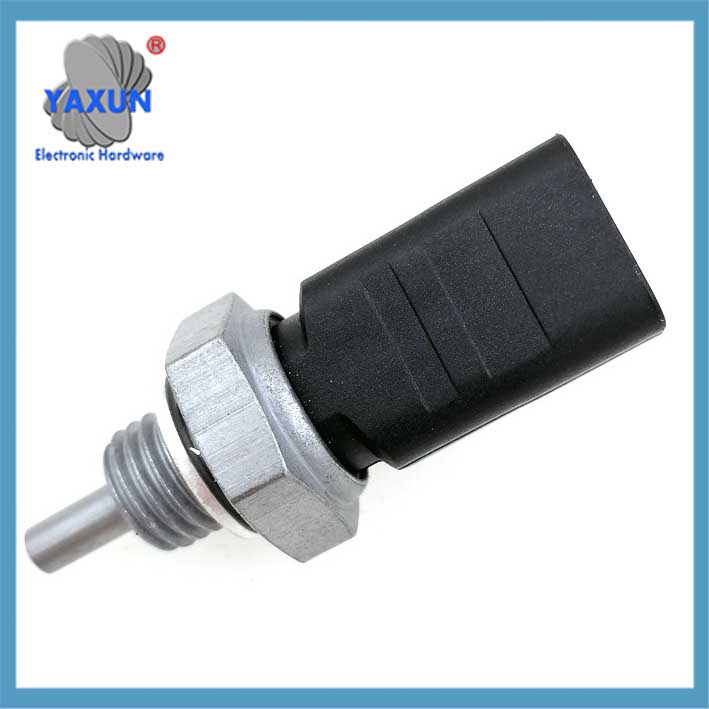

6K2A-12A648-AA水溫傳感器插頭適合福特水冷卻風扇

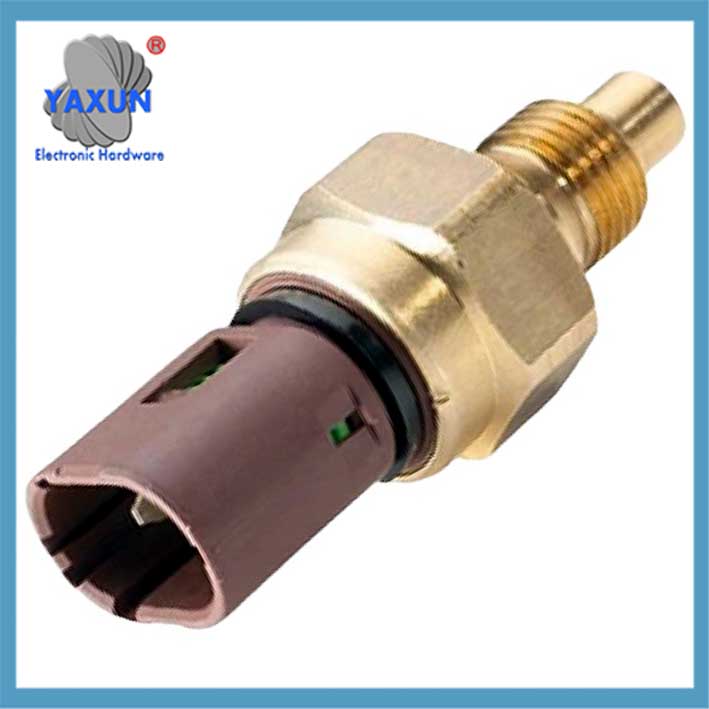

更換水溫傳感器, 1/4″ 不擴散條約 – 賽車用品

水溫傳感器的主要作用是監測發動機冷卻液溫度. 其核心元件是負溫度係數熱敏電阻 (NTC). 當溫度升高時，這種材料的電阻值呈指數下降, 例如20℃時約2.5kΩ，80℃時約0.3kΩ. 該功能使其能夠將溫度變化轉換為電信號.

關於安裝位置, 大多數傳感器 (65%) 安裝在發動機缸體/缸蓋的水套上. 有的還靠近氣缸蓋節溫器 (22%) 或散熱器出口 (13%). 這種設計是直接接觸冷卻液，保證測溫準確.

傳感器的作用至關重要: 在低溫下, ECU 將增加噴射量 30% 幫助冷啟動; 在高溫下, 注射基數將被修正. 也會影響點火系統, 如-20℃時將點火角提前8-12°，100℃時延遲4-6°以防止爆炸. 另外, 怠速控制也取決於它, 低溫時轉速提升至1200-1500rpm.

從故障表現來看, 常見問題包括冷啟動困難, 不穩定的閒置速度, 風扇運轉異常, ETC. 有幾種診斷方法: 用萬用表測量電源電壓 (正常5V或12V), 讀取數據流 (正常水溫信號為95℃左右), 或測量加熱後的電阻值 (30℃時應為1.4-1.9kΩ).

7700810879 汽車水溫傳感器的作用及應用

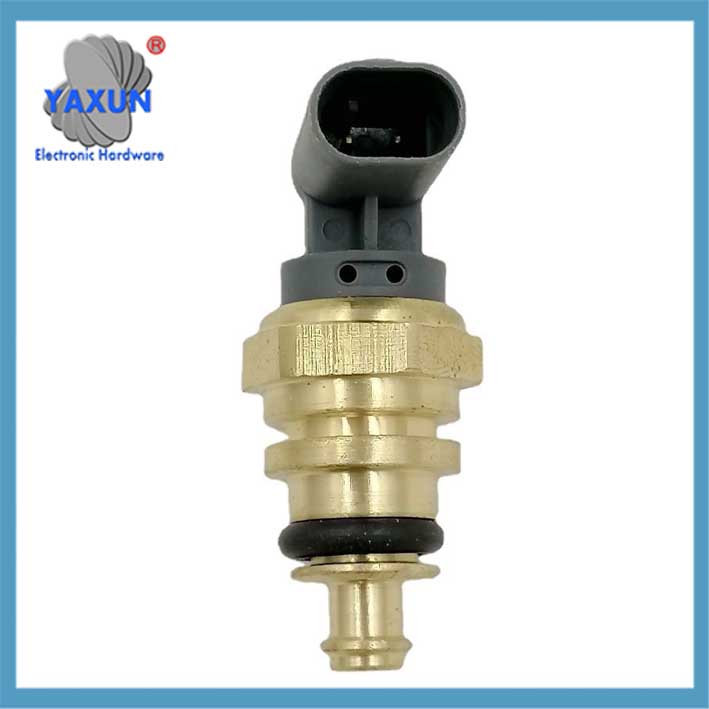

定制NTC水溫傳感器銅探頭組件

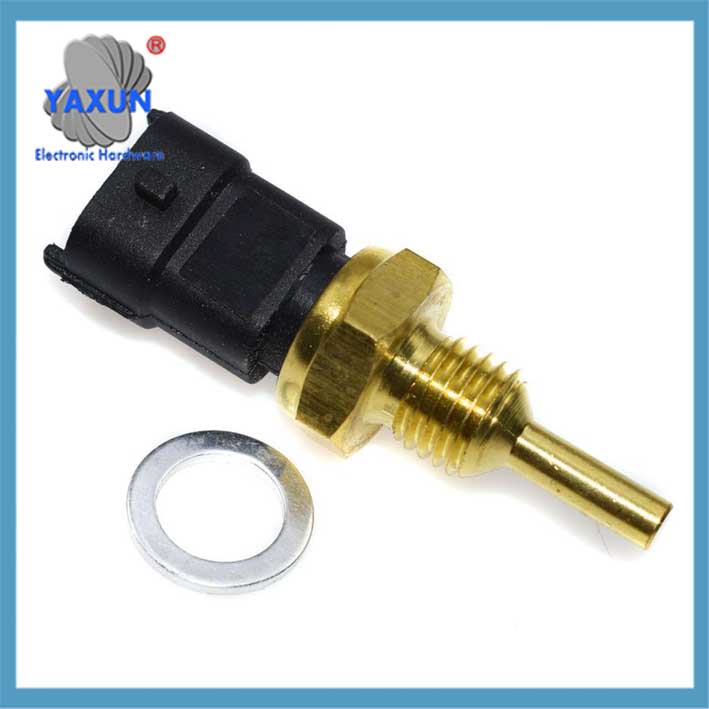

水溫傳感器~冷卻液溫度傳感器 & 適用於 GM TX3 TS10075 的尾纖連接器線束 15326386

汽車發動機水溫傳感器是發動機管理系統的核心監控元件. 它的功能, 結構, 工作原理及故障表現如下:

🔧 ‌1. 結構及工作原理‌
‌核心要素‌: 採用‌負溫度係數熱敏電阻 (NTC), 當溫度升高時電阻值呈指數下降 (如20℃時約2.5kΩ, 80℃時降至0.3kΩ).
‌信號轉換‌: 將冷卻液溫度變化轉換為電信號 (通常1.3V-3.8V線性變化) 並將其傳輸至發動機控制單元 (ECU).

‌安裝位置‌:
發動機缸/氣缸蓋水夾克 (會計 65%);
冷卻液分流管或節溫器附近.

水溫傳感器的類型:
發動機冷卻液溫度傳感器 (歐洲學分證書):
在車輛中發現, 這些傳感器監測發動機冷卻液的溫度, 向發動機控制單元提供反饋 (ECU) 以獲得最佳的燃油噴射和點火正時.
水冷系統傳感器:
用於定制 PC 水冷迴路或工業冷卻系統，監測冷卻劑溫度並確保適當散熱.

應用實例:
汽車: 監測發動機冷卻液溫度以優化發動機性能並防止過熱.
水冷: 保持 PC 水冷迴路的最佳溫度，以實現穩定的系統性能.
工業流程: 監控製造過程中的溫度, 暖通空調系統, 和其他涉及液體的應用.
水產養殖: 監測水溫以實現魚類或植物的最佳生長.
海洋學: 測量不同深度的水溫以進行研究和監測.

⚙️‌2. 核心功能‌
水溫傳感器向ECU提供實時溫度數據，用於動態調節發動機運行:

‌燃油控制‌: ‌低溫‌ (<86℃): 增加註射量 (取決於 +30% 賠償) 提高冷啟動性能;
高溫: 減少噴射量，優化空燃比.
‌點火調節‌‌: 低溫時增大點火提前角 (8-20℃時–12°), 並在高溫下延遲 (4100℃時–6°) 以防止爆炸.
‌怠速及散熱控制‌‌: 低溫時將怠速提高至 1200–1500rpm;
觸發冷卻風扇的啟動和停止 (高溫下高速運行).
‌儀表顯示‌: 驅動水溫表指針, 90℃為理想工作溫度.

關鍵功能:
測量範圍: 傳感器可以準確測量的溫度範圍.
準確性: 傳感器讀數與實際溫度的匹配程度.
響應時間: 傳感器對溫度變化的反應速度.
耐用性: 傳感器承受環境條件的能力 (例如。, 水, 極端溫度).
安裝樣式: 傳感器如何連接到系統 (例如。, 浸沒, 螺紋類型).

⚠️‌III. 故障表現及診斷‌
(1) 典型故障現象:
冷車啟動困難, 怠速波動或異常增加;
水溫表指示異常 (沒有動靜, 假高或超出範圍);
冷卻風扇持續運轉或根本不啟動;
油耗增加、加速無力.

(2) 檢測方法:

四號. 故障影響機制‌‌信號失真‌: ECU誤判溫度 (如接收-40℃或130℃的固定信號), 導致噴射/點火策略不正確;
‌線路故障‌: 開路/短路阻礙信號傳輸, 造成混合物不平衡;
‌元件老化‌: 熱敏電阻特性漂移或冷卻劑腐蝕導致精度降低.

💎摘要
水溫傳感器就像 “溫度計” 發動機的. 其準確性直接關係到燃油經濟性, 排放控制和機械壽命. 定期檢查電阻特性和信號穩定性 (尤其是熱態和冷態的比較) 可有效防止傳感器故障引起的系統故障.
