用於節能燈和鎮流器的 PTC 熱敏電阻

PTC熱敏電阻主要用於節能燈和電子鎮流器 “預熱軟啟動” 功能, 顯著提高燈壽命和能源效率. 以下是它們的核心應用和技術亮點:
我. 工作原理

寒冷的, 低電阻相
當電路啟動時, PTC在室溫下具有低電阻 (例如。, 30-60哦). 電流流經PTC以預熱燈絲 (通常採取 0.4-2 秒達到 1160K 的工作溫度), 防止直接高壓衝擊造成濺射和燈絲損耗.

熱的, 高阻相
當PTC溫度達到居里點時 (例如。, 75℃-105℃), 它的電阻突然增加 (至數千歐姆). 電流被轉移到諧振電路, 產生高壓來點燃燈, 完成軟啟動過程.

節能燈及鎮流器用PTC熱敏電阻的電路設計

二. 核心優勢
延長燈泡壽命: 預熱啟動可延長燈泡壽命 4-5 次.
減少電應力: 減少突發高壓對電子元件的影響.
自我恢復: 故障排除後自動復位, 無需更換.

三、. 選型參數及模型舉例

參數	典型值/範圍	適用場景
穩態電阻	30-300哦	低電阻減少預熱延遲
居里溫度	75℃-105℃	兼容不同瓦數的燈
直徑	4毫米-12毫米	根據電路空間選擇

應用圖

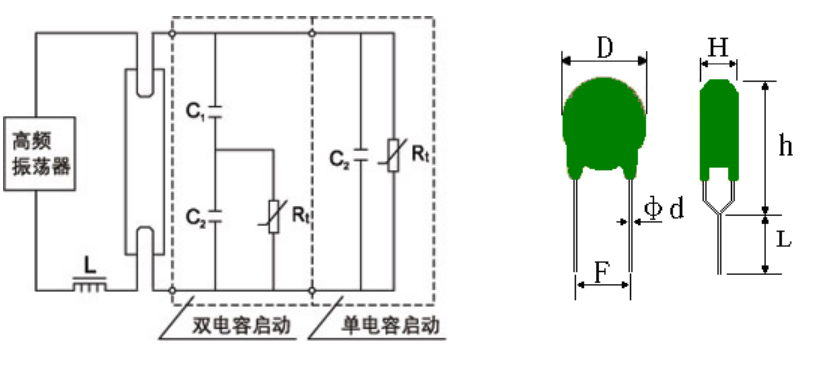

如圖所示: 當電路最初連接時, Rt 為室溫, 其電阻遠低於C2. 電流流經C1, 和Rt形成電路來預熱燈絲. 大約之後 0.4-2 秒, Rt的溫度超過開關溫度, 聞, 並進入高阻狀態. 其阻值遠高於C2的阻抗. 電流流經C1、C2形成迴路, 引起LC諧振並產生高電壓, 它照亮了燈.

常用型號:
MZ4/MZ5: 適用於中小功率CFL (18W-72W).
WMZ11A: 大功率鎮流器專用, 耐壓≥220V.

四號. 典型應用電路
文本複制代碼
+電源→C1→PTC (保留時間) → 燈絲 → C2 → 諧振電路 → 高壓輸出

C1/C2: 耦合電容, 配合PTC控制預熱時間.

V. 成本與市場
價格範圍: 0.06-1.5 元/單位 (取決於型號和購買數量).
主流品牌: Minzheng, Sanbao, ETC。, 供應飛利浦、GE等國際製造商.

通過適當的選擇, PTC熱敏電阻可有效解決CFL/鎮流器的啟動可靠性問題，是節能照明行業的關鍵器件.

型號列表

模型規格	居里溫度	零功率電阻	最大電壓	方面
				方面
	溫度（℃）	R25℃（Ω）	最大電壓(V)	最大直徑	最大流速
SPMZA-4H151RN500	75±7	150±30%	500	4.5	5.0
SPMZA-4H221RN600		220±30%	600	4.5	5.0
SPMZA-4H331RM650		330±30%	650	4.5	5.0
SPMZA-4H401RN650		400±30%	650	4.5	5.0
SPMZA-4H501RN650		500±30%	650	4.5	5.0
SPMZA-4H651RN650		650±30%	650	4.5	5.0
SPMZA-4H102RN650		1000±30%	650	4.5	5.0
SPMZA-4H152RN650		1500±30%	650	4.5	5.0
SPMZA-4H202RN650		2000±30%	650	4.5	5.0
SPMZA-4H302RN650		3000±30%	650	4.5	5.0
SPMZA-4H502RN650		5000±30%	650	4.5	5.0
SPMZA-4M151RN500	105±7	150±30%	500	4.5	5.0
SPMZA-4M221RN600		220±30%	600	4.5	5.0
SPMZA-4M331RM650		330±30%	650	4.5	5.0
SPMZA-4M401RN650		400±30%	650	4.5	5.0
SPMZA-4M501RN650		500±30%	650	4.5	5.0
SPMZA-4M651RN650		650±30%	600	4.5	5.0
SPMZA-4M102RN650		1000±30%	650	4.5	5.0
SPMZA-4M152RN650		1500±30%	650	4.5	5.0
SPMZA-5I151M500	85±7	150±30%	500	5.5	5.0
SPMZA-5I221M650		220±30%	650	5.5	5.0
SPMZA-5I331M650		330±30%	650	5.5	5.0
SPMZA-5I401M650		400±30%	650	5.5	5.0
SPMZA-5I651M650		650±30%	650	5.5	5.0
SPMZA-5I102M650		1000±30%	650	5.5	5.0
SPMZA-6H151RN600	75±7	150±30%	600	6.5	5.0
SPMZA-6H221RN650		220±30%	650	6.5	5.0
SPMZA-6H331RN650		330±30%	650	6.5	5.0
SPMZA-6H401RN650		400±30%	650	6.5	5.0
SPMZA-6H501RN650		500±30%	650	6.5	5.0
SPMZA-6H651RN650		650±30%	650	6.5	5.0
SPMZA-6H102RN650		1000±30%	650	6.5	5.0
SPMZA-6H152RN650		1500±30%	650	6.5	5.0
SPMZA-6M151RN600	105±7	150±30%	600	6.5	5.0
SPMZA-6M221RN650		220±30%	650	6.5	5.0
SPMZA-6M331RN650		330±30%	650	6.5	5.0
SPMZA-6M401RN650		400±30%	650	6.5	5.0
SPMZA-8H151RN650	75±7	150±30%	650	8.0	5.0
SPMZA-8H221RN650		220±30%	650	8.0	5.0
SPMZA-8H331RN800		330±30%	800	8.0	5.0
SPMZA-8H401RN900		400±30%	900	8.0	5.0
SPMZA-9H151RN650	75±7	150±30%	650	9.0	5.0
SPMZA-9H221RN650		220±30%	650	9.0	5.0
SPMZA-9H331RN800		330±30%	800	9.0	5.0
SPMZA-9H401RN900		400±30%	900	9.0	5.0
