PT100 / PT1000電器溫度傳感器電纜

什麼是 PT100 / PT1000溫度傳感器探頭電纜?
電子溫度計溫度傳感器是指一個或多個具有特殊保護功能的PT1000溫度傳感器. 組件包括連接器, 頸管, 熱電偶護套或手柄, ETC. 溫度傳感器內置的傳感器元件是實際執行溫度測量的PT1000元件, 將測量的溫度轉換為電信號.

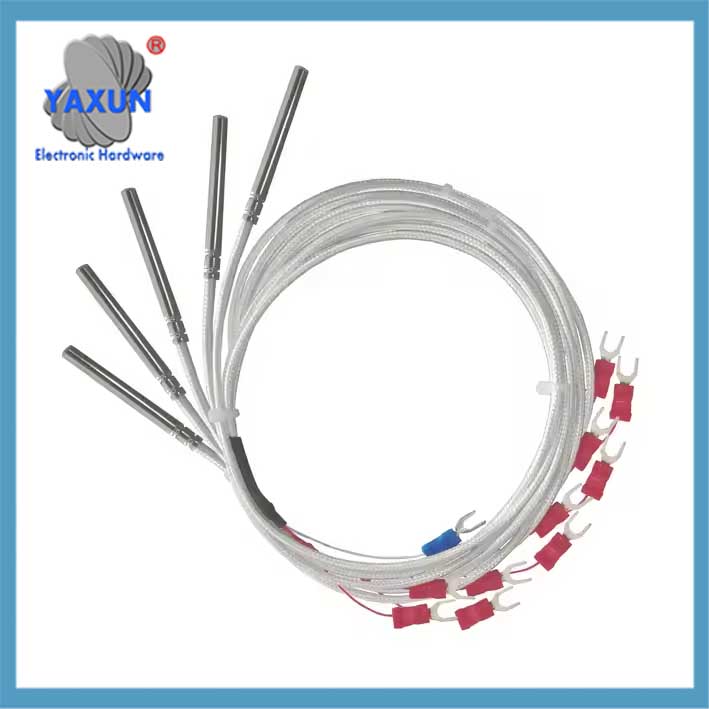

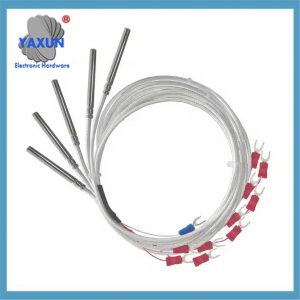

PT1000-550BW CR-10 鍍銅溫度傳感器探頭,3D 火山, V6 黃銅 3D 打印機加熱器塊熱敏電阻傳感器探頭耐高溫 1.5M/59 英寸

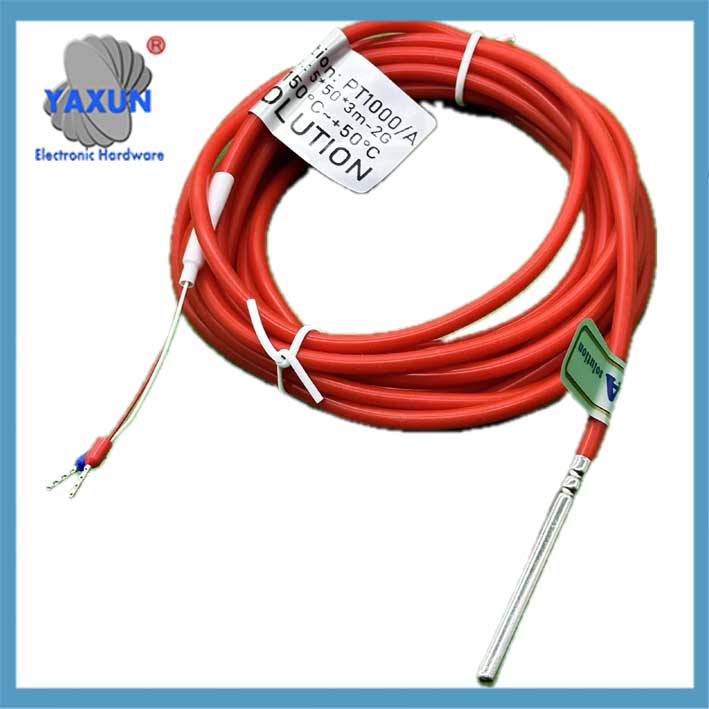

PT1000溫度感測器(10000°C 時Ω) 3m長電纜在冷凍櫃中具有-150~+50°C的特性曲線線性度

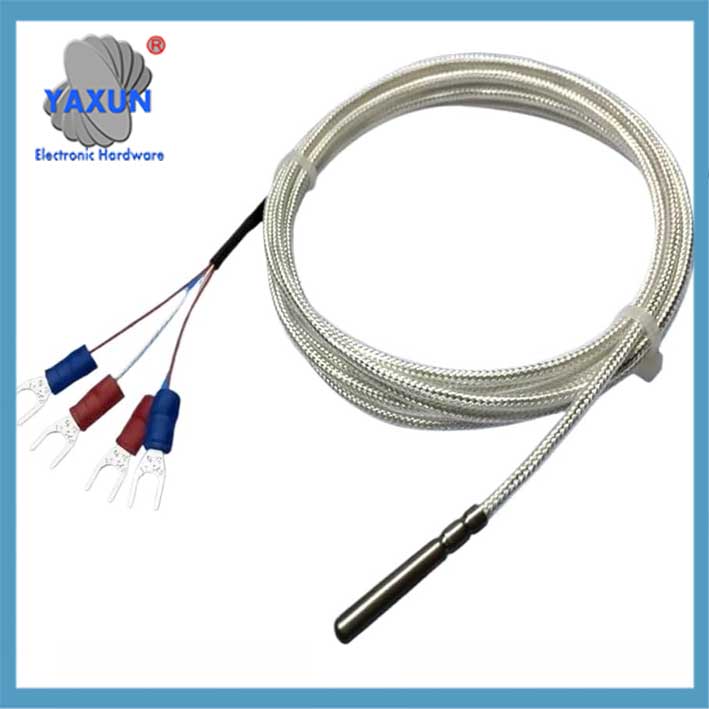

不銹鋼溫度傳感器熱電偶雙團隊PT100熱電阻溫度電纜探針PT1000四線溫度傳感器 4 電線電纜 (pt1000 b 1m)

工業溫度測量領域的溫度傳感器根據以下測量原理分為兩種類型:
熱電偶類型
電阻式
PT100 / 帶熱電偶的 PT1000 溫度傳感器

熱電偶適用於高達 +1,600 ℃. 與熱電阻溫度計比較, 小直徑鎧裝熱電偶溫度傳感器具有更快的響應時間.

熱電偶由兩種不同的金屬製成，它們結合在一起形成“熱電偶”。連接點 (熱結) 是溫度傳感器的實際測量點, 線端被指定為冷端. 當溫度傳感器測量點的溫度發生變化時, 由於金屬電子濃度和溫度的差異，熱端和冷端之間會產生電壓. 該電壓與溫度傳感器測量點的溫度大致成正比 (塞貝克效應).

電阻溫度計在中低溫度範圍內有其優勢 -200 …… +600 ℃. 在工業領域, 電阻溫度計主要採用Pt100或Pt1000作為測量電阻. 如果溫度傳感器的傳感元件檢測到溫度升高, 它的抵抗力也會增加 (正溫度係數). Pt100 電阻溫度計的電阻為 100 歐姆在 0 ℃, 而 Pt1000 電阻溫度計的電阻為 1,000 歐姆.

一般來說, 溫度傳感器中常用的測量電阻有兩種: 薄膜測量電阻器和繞線測量電阻器. 薄膜測量電阻的優點是整體尺寸小, 抗振能力強, 以及採用合適結構的能力. 前提是不超過其溫度範圍 (精度等級 B 的溫度傳感器測量範圍: -50 …… +500 薄膜測量電阻器°C. -200 …+600°C（對於繞線測量電阻器）). 薄膜測量電阻為標准設計.

100分, PT1000溫度傳感器是常用的溫度測量儀器，是各行業不可缺少的測溫元件. PT100溫度傳感器在工業中廣泛應用, 電子產品, 電力, 石油, 化工, 機床等領域.

PT100, PT1000溫度傳感器由熱電偶或熱電阻和溫度變送器模塊組成. 領養 2, 3, 和 4 線系統, 具有非線性校正電路, 可直接測量液體溫度, 工業過程中-200°C至+1600°C範圍內的氣體介質和各種特殊介質. 將溫度信號轉換成與溫度信號成線性關係的4-20mA電流輸出信號, 並可以傳輸到顯示器, 調節記錄儀或計算機集中控制.

鉑100, PT1000溫度傳感器是一種將溫度變量轉換成可傳輸的標準化輸出信號的儀器. 主要用於工業過程中溫度參數的測量和控制.

帶傳感器的變送器通常由兩部分組成: 傳感器和信號轉換器. 傳感器主要是熱電偶或熱電阻; 信號轉換器主要由測量單元組成, 信號處理和轉換單元. 一些發射機增加了顯示單元, 有些還具有現場總線功能.

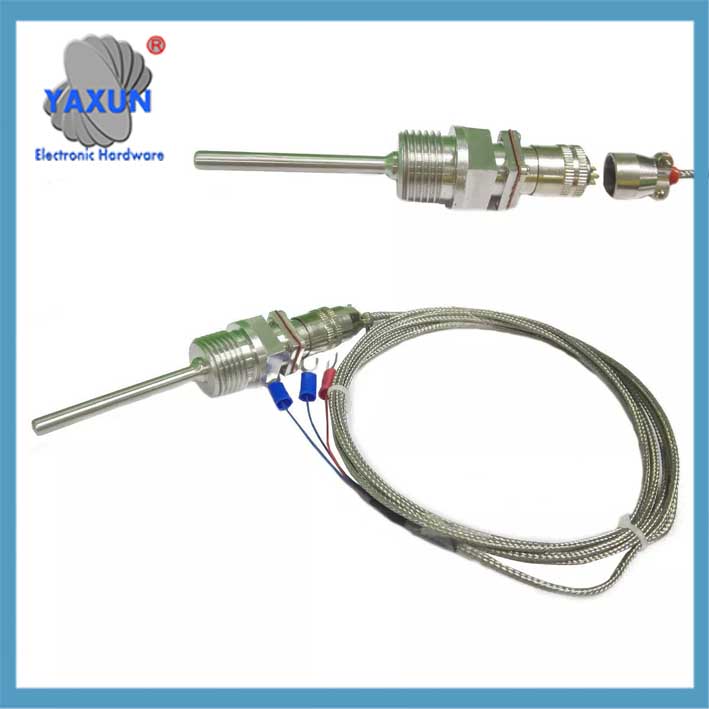

K 型 Pt100 溫度傳感器探頭 1-5 米數電纜 4mmx30mm 熱電偶

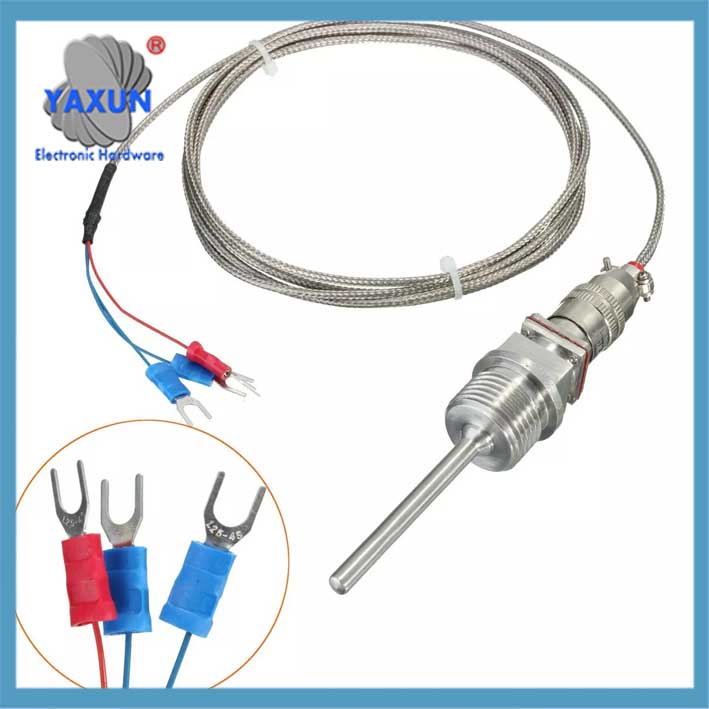

RTD PT100 溫度傳感器不銹鋼探頭 3 電線 2M 電纜 -50~500°C

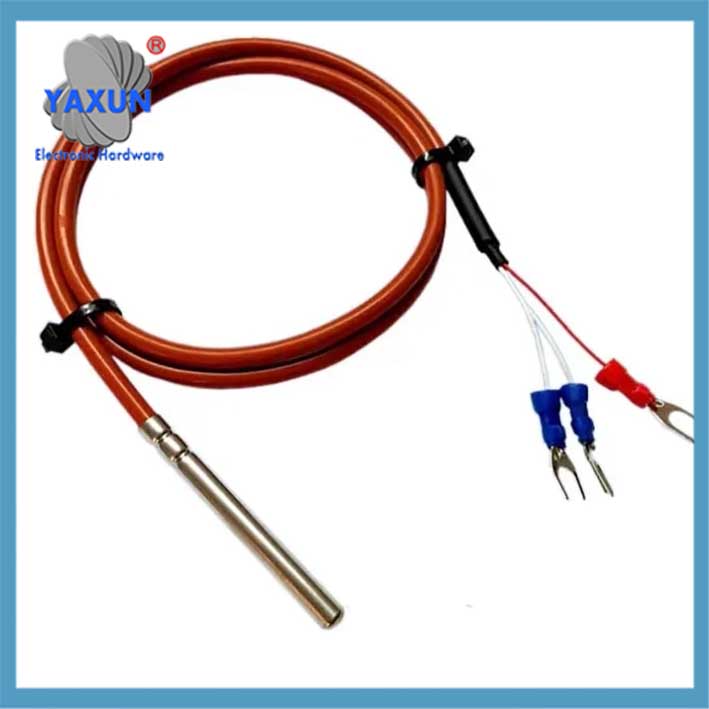

三線PT100 PT1000溫度傳感器鉑抗電阻線防水探針

pt100工作原理, PT1000溫度感測器
PT100、PT1000溫度傳感器作為溫度測量傳感器，通常與溫度變送器配合使用, 調節器和顯示儀表組成過程控制系統. 用於直接測量或控制液體溫度, 各種生產過程中-200℃-500℃範圍內的蒸汽和氣體介質以及固體表面. 熱電阻利用物質的電阻隨溫度變化而變化的特性來測量溫度. 當被測介質存在溫度梯度時, 被測溫度為感溫元件範圍內介質的平均溫度. 雖然各種熱電阻的形狀有很大差異, 它們的基本結構大致相似, 一般由溫度傳感元件組成, 絕緣套管, 保護管, 和接線盒.

熱阻利用物質溫度變化時的特性, 它的電阻也會變化以測量溫度. 當電阻值變化時, 工作儀表顯示電阻值對應的溫度值. 具有壓縮彈簧感溫元件的特點, 抗震性好, 高溫測量精度, 高機械強度, 良好的耐壓性, 進口薄膜電阻元件, 性能可靠穩定.

溫度傳感器隨溫度變化的物理參數包括膨脹, 反抗, 電容, 電動勢, 磁性, 頻率, 光學特性, 熱噪聲, ETC. 隨著生產的發展, 新型溫度傳感器將不斷湧現.

pt100溫度傳感器將非電物理量轉換為電量, 從而實現半導體器件的精確溫度測量和自動控制. 溫度傳感器用途廣泛，可用於溫度測量和控制, 溫度補償, 流量, 流量和風速測定, 液位指示, 溫度測量, 紫外光和紅外光測量. 所以, 熱電偶保護管與爐壁孔之間的間隙應用耐火粘土或石棉繩等耐熱材料堵住，防止冷熱空氣對流影響測溫精度. 熱電偶冷端距離爐體太近, 導致溫度超過100°C. 熱電偶應盡可能安裝在遠離強磁場和強電場的地方.

pt100溫度傳感器檢測到的溫度波動幅度小於爐溫波動幅度. 測量滯後越大, 熱電偶波動幅度越小，與實際爐溫的差異越大. 當使用大時間常數的熱電偶進行溫度測量或溫度控制時, 雖然儀器顯示的溫度波動很小, 實際爐溫可能會有較大波動.

PT100, PT1000溫度傳感器是採用鉑電阻PT100封裝的傳感器, PT1000組件. 取決於使用環境的溫度範圍和安裝方式, 採用不同材料將傳感器封裝成可直接用於現場測溫的傳感器. PT100和PT1000元件本身非常脆弱，不能直接用於現場測溫. 雖然PT100和PT1000元件的溫度測量範圍很寬, PT100溫度傳感器不保證溫度範圍內的使用壽命和測溫精度. 換句話說, PT100溫度傳感器的使用壽命和測溫精度由封裝形式決定. 所以, PT100溫度傳感器是否是封裝後可直接用於溫度採集的溫度探頭, 溫度傳感器的參數並不等同於電子元件的參數. 如果您想購買電子元件, 您只需找到該部件的生產商或代理商即可. 但如果你想買一個PT100溫度傳感器, 您需要找到一家專門從事溫度傳感器封裝的製造商, 並與廠家技術人員明確溝通具體技術要求. 只有這樣才能確保我們得到一個具有合適的測溫範圍和安裝方法並有保證使用壽命的溫度傳感器.

pt100溫度傳感器是鉑熱電阻, 它的電阻隨著溫度的變化而變化. 這 100 PT後表示其電阻為 100 0°C 時的歐姆, 其電阻約為 138.5 100°C 時的歐姆. 其工作原理: 當 PT100 處於 0 攝氏度, 它的電阻是 100 歐姆, 隨著溫度的升高，其電阻會以近似恆定的速率增加. 但它們之間的關係並不是簡單的比例關係, 但應該更接近拋物線.
鉑電阻阻值隨溫度變化的計算公式: -200<t<0℃ Rt=R0[1+At+Bt+C(t-100)t]
(1) 0<t<850℃ Rt=R0 (1+於+Bt2)
(2) Rt為t℃時的電阻值, R0為0℃時的電阻值.
A, 乙, 式中係數由實驗確定.
標準係數是: A=3.90802*10-3℃; B=-5.802*10-7℃; ℃=-4.27350*10-12℃
