過流保護 | 5×20 6×30 MM彈藥筒

過流保護電器熔斷器是一種通過熔斷機構切斷異常電流的電路保護裝置. 其核心功能是電流超過額定值時熔斷，保護後端設備. 下面詳細解釋其分類及特點:

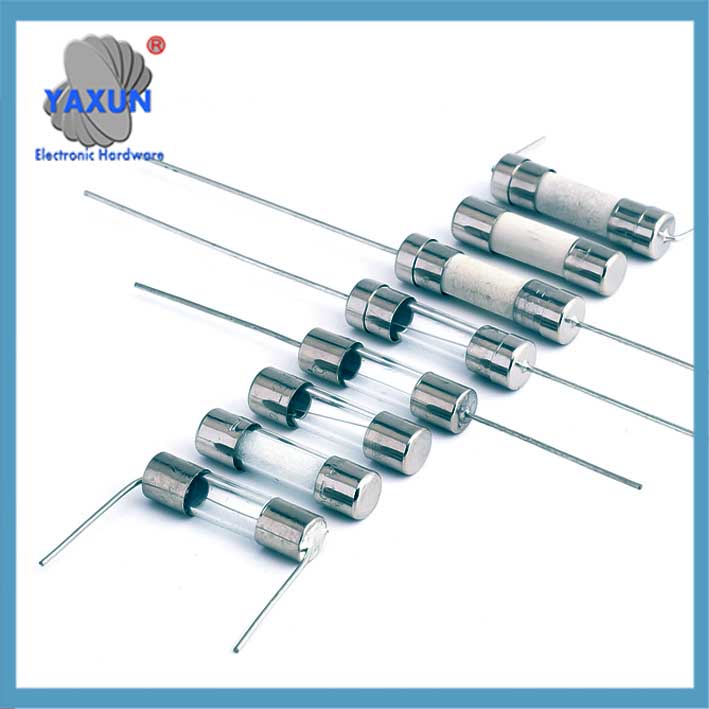

6×30 陶瓷保險絲過流保護裝置

5×20 玻璃保險絲過流保護裝置

3.6×10 用於過流保護的毫米盒式保險絲

傳統保險絲型保險絲
‌工作原理‌:
當電流超過限制值時, 金屬熔體由於焦耳熱效應而熔化並斷開電路, 這是一種一次性保護裝置. 典型的響應時間以毫秒為單位, 短路保護需要快速熔斷 (如玻璃管保險絲熔斷時間≤40ms) ‌‌. 熔斷絲:
保險絲包含一個小, 導電線或帶 (熔斷絲) 設計為當流過其的電流超過其額定容量時熔化或蒸發.
過流保護:
這種熔化作用會打開電路, 中斷電流並防止進一步損壞.
一次性使用:
保險絲設計為一次性使用，在中斷電路後必須更換.

可靠性: 保險絲以其中斷過電流的可靠性而聞名.
成本效益: 與其他過流保護裝置相比，它們通常價格便宜.
簡單: 設計很簡單, 使它們易於理解和使用.
種類: 保險絲有各種尺寸, 形狀, 和電流額定值以適應不同的應用.
類型: 保險絲分為不同的類別 (例如。, L, RK1, RK5, 時間, J, 抄送, ETC。) 解決特定的過流場景和性能要求.

‌類型與結構‌‌插入式‌: 常用於汽車電路, 電流1-120A, 從超小到大分為四個規格.
‌貼片式‌: 貼片封裝, 適用於高密度PCB, 含有石英砂滅弧介質.
‌玻璃管式‌: 透明外殼方便觀察保險絲狀態, 電流0.5-80A.

‌關鍵參數‌‌額定電流/電壓‌: 如250V/10A緩斷型, 它需要根據 75% (UL標準) 或者 90% (IEC標準) 實際電流的.
‌熔斷特性‌‌: 快攻型 (防短路) 和緩斷型 (防浪湧).

保險絲什麼時候使用?
分支電路:
保險絲通常用於家庭和商業電氣系統中以保護單個電路.
設備保護:
它們可用於保護設備內的特定組件, 例如變壓器或電路板.
延時且速效:
保險絲可設計用於延時應用 (例如。, 適用於具有高浪湧電流的感性負載) 或快速作用的應用程序 (例如。, 對於阻性負載).

自複位保險絲 (PPTC) ‌作用機制‌‌
由高分子聚合物和導電顆粒製成, 過電流時樹脂受熱膨脹, 擋住去路, 故障排除後冷卻恢復低阻‌1011. 響應速度與電流強度成反比 (例如 0805 封裝二級保護)‌‌.

‌與傳統保險絲相比‌

過流場景示例:
短路:
當兩個或多個導體直接接觸時, 為電流創建低電阻路徑, 發生短路.
重載:
當電路長時間承受高於其容量的電流時, 它被認為是過載.
接地故障:
當電流從火線流向地面時 (地球), 這稱為接地故障.
電弧故障:
這些是接線或電氣元件中可能發生的危險放電.
局限性:
替代品: 保險絲熔斷後需要更換, 這可能會不方便.
不可重置: 與斷路器不同, 保險絲無法重置和重複使用.
可能不那麼精確: 保險絲在中斷電流方面可能無法提供與某些斷路器相同的精度水平.
綜上所述, 保險絲是電氣安全的重要組成部分, 提供可靠且經濟高效的方法來保護電路和設備免受過流危險.
