汽車溫度傳感器的功能和分類
汽車溫度傳感器是車輛熱管理系統的核心組成部分 ( 冷水溫度傳感器, 進入氣溫傳感器, 變速箱油溫度傳感器, 外部/內部溫度傳感器), 為發動機控制單元提供關鍵數據 (ECU) 通過監視不同區域的溫度變化來優化車輛性能. 主要分類和功能如下:
溫度傳感器廣泛用於汽車, 例如冷卻液溫度傳感器 (水溫傳感器), 進氣溫傳感器, 傳輸油溫度傳感器, ETC. 這些傳感器的主要功能是監視不同零件的溫度並將數據饋回ECU以調整髮動機和車輛系統的工作參數.
接下來要考慮的是傳感器的類型和工作原理. 常用的是負溫度係數熱敏電阻 (NTC), 熱電偶, 鉑抗檢測器 (熱電阻), ETC. 他們之中, NTC是最廣泛使用的. 例如, 水溫傳感器使用的特徵是NTC的電阻隨溫度升高而降低. 基於矽的傳感器(例如KTY84)在更高的精度場合使用, 例如油溫檢測. 不同傳感器的測量範圍和準確性具有其自身的特徵. 例如, 熱電偶適合高溫環境, 但是準確性很低; 鉑抗檢測器的精度很高,但成本很高.
安裝位置也很關鍵. 例如, 水溫傳感器通常在發動機塊或氣缸蓋的水夾克附近, 雖然進氣溫度傳感器在進氣管或氣流計中. 外部溫度傳感器的位置各不相同, 有些在前保險槓, 有些在水箱附近, 而且不同模型之間的差異很大. 這些位置的選擇直接影響了測量的準確性和傳感器的耐用性.
在功能方面, 溫度傳感器對車輛性能有很大的影響. 水溫傳感器異常會引起問題,例如困難的寒冷開始, 不穩定的閒置速度, 並增加了油耗. 進氣溫傳感器的故障可能會導致混合比率不平衡並影響功率輸出. 這些故障案例說明了傳感器的重要性, 特別是數據不准確對ECU決策的影響.
故障處理部分需要總結常見問題和解決方案. 例如, 信號漂移, 線老化, 身體傷害, ETC. 在診斷期間, 可以通過測量電阻來比較實際溫度, 電壓或數據流. 在這裡,我們應該強調定期維護和正確安裝的重要性,以避免因小問題引起的重大失敗.
最後, 新技術的開發也在提高傳感器的性能. 例如, 大陸的ERTS傳感器可以直接以±3°C的精度直接測量電動機轉子的溫度, 減少使用稀土材料的使用. 這種創新證明了電動汽車領域溫度傳感器的進展.
🔧i. 核心類型和技術原則

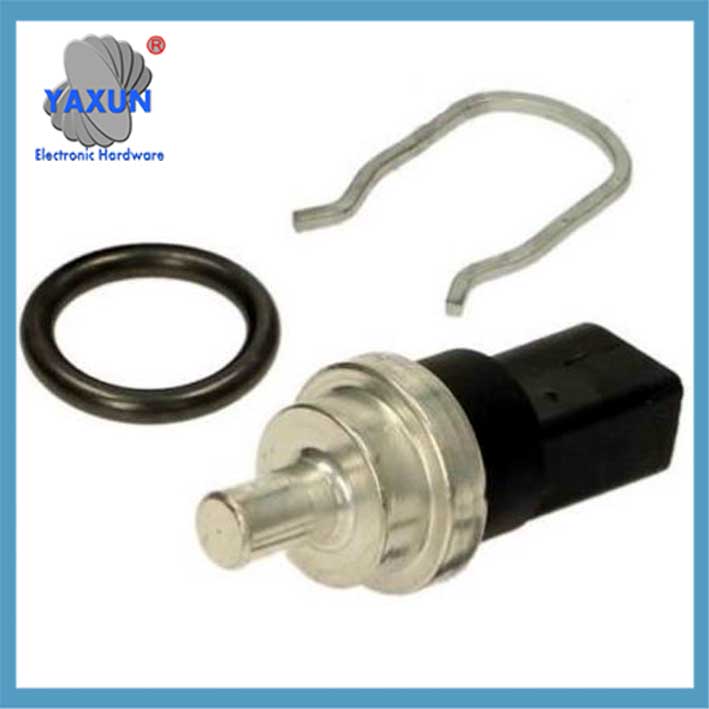

冷水溫度傳感器
地點: 發動機缸/氣缸蓋水夾克 (主流位置 65% 模型), 在恆溫器或冷卻液分流管附近.
原則: 使用負溫度係數熱敏電阻 (NTC), 電阻在80℃下降至0.3kΩ (2.5KΩ在20℃).
功能: 糾正低溫注入量 (+30% 冷啟動補償), 調整點火提前角度 (-20℃前進8–12°), 控制空閒速度 (低溫升至1200–1500rpm).
進入氣溫傳感器
地點: 進氣管或內部空氣流量計 5.
影響: 異常信號導致混合物失衡, 導致冷啟動難度或加速較弱.
傳輸油溫度傳感器
地點: 在自動變速箱板的油鍋內 5.
功能: 提供輪班邏輯的溫度基礎, 油壓控制和鎖定離合器.
外/內部溫度傳感器
外部的: 前保險槓或駕駛室的前壁後面, 控制自動空調的溫度區域.
內部的: 儀表板下的通風管監測機艙的環境溫度.
⚙️II. 技術進化和創新
傳感器類型 | 安裝位置 | 功能 | 準確性要求 |
冷卻液溫度傳感器 | 氣缸蓋水夾克/恆溫器外圍 | 正確的燃油注入量 (低溫 +30% 賠償), 調整點火角度 (8-12°提前-20°C) | ±3℃ (2025 新型號) |
進氣溫傳感器 | 進氣管或氣流計 | 正確的空氣比率, 故障會導致熱門難度和排放過多 | ±5℃ |
傳輸油溫度傳感器 | 內部閥板油盤 | 控制移位邏輯和油壓以防止高溫引起的潤滑失敗 | ±2℃ |
排氣溫度傳感器 | 在三向催化轉化器後面 | 監測催化劑過熱 (300-400°C工作條件) 和触發保護機制 | ±15℃ |
運動轉子溫度傳感器 | 內部磁鐵同步電動機轉子內部 | 直接監測磁鐵溫度,以防止在150°C下高溫脫氧化並減少稀土的使用 | ±3℃ (ERTS技術) |
電池溫度傳感器 | 電池組熱管理區域 | 確保鋰電池工作溫度範圍 (-20〜〜60℃) 防止熱失控 | ±1℃ |
精確度量的突破: 新的ERTS傳感器直接測量通過壓電超聲技術的運動轉子溫度, 準確度從±15℃℃±3℃℃, 減少對稀土材料的依賴.
物質升級: 基於矽的KTY84傳感器可以在-40℃〜300℃上工作, 它的線性電阻 - 溫度特性適用於柴油注入系統等高溫場景.
⚠️III. 典型的斷層和診斷
四號. 安裝位置和影響的差異
same功能, 不同的位置: 外部溫度傳感器位於薩吉塔模型的排水溝或前保險槓中, 雖然某些型號是在後視鏡下集成的.
準確的相關性: 當冷卻液傳感器與液體直接接觸時, 誤差≤±15℃, 和間接計算 (例如推斷轉子的電機定子) 有高達15℃的錯誤.
💎摘要
溫度傳感器就像 “神經末梢” 汽車, 它的準確性直接影響功率輸出效率和能耗. 隨著電動汽車的發展, 高精度直接測量技術 (例如erts) 正在逐漸替換間接推理模式, 促進熱管理系統的精緻革命. 定期檢測阻力特徵和信號穩定性是防止全身失敗的關鍵.
