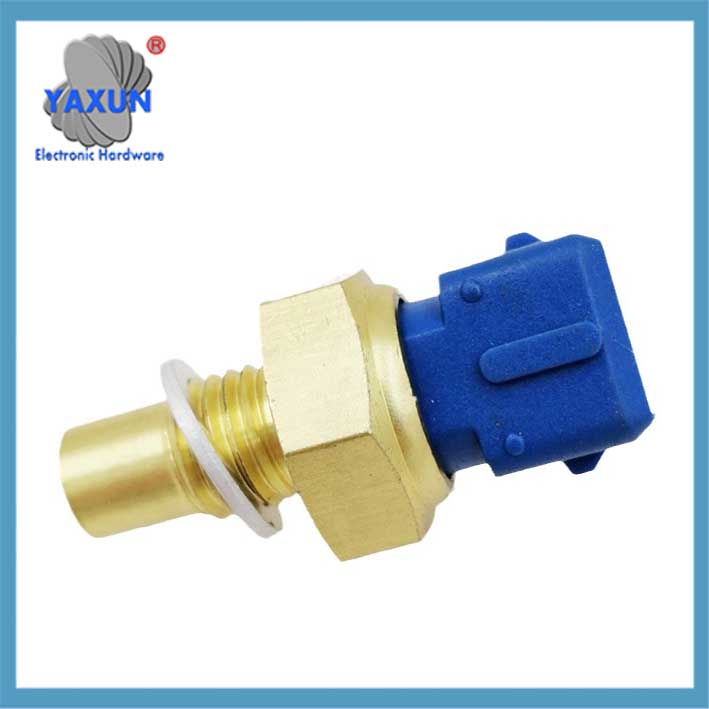

汽車水溫傳感器插頭 (用於散熱器冷卻風扇)

水溫傳感器是汽車冷卻系統的核心組成部分. 它的核心組件是NTC熱敏電阻, 安裝在發動機缸或水通道上. 這個組件看起來很簡單, 但這實際上對於發動機控制非常重要. 它將直接影響ECU的注射量和點火時間的調整.

1433077 13621433077 MEK105210 NSC000100用於寶馬冷卻系統水溫傳感器

1/2NPT Water VDO 溫度傳感器，用於油水溫度溫度計, 38℃~120℃

發動機水溫傳感器 3/8 NPT 3W 103 黃銅發動機水溫傳感器發電機部分

傳感器內部熱敏電阻的阻值會隨著溫度的變化而變化: 溫度越低, 阻力越大, 並且溫度越高, 電阻越小. ECU通過測量該電阻變化來確定水溫. 8 補充說明: 30°C 時, 電阻通常在1.4-1.9kΩ之間.

不同機型水溫傳感器安裝位置差異較大: 卡羅拉位於氣缸體右側, 雅閣位於發動機前部, 焦點位於氣缸體的後部. 現代車型多安裝在氣缸蓋靠近節溫器的一側.

水溫傳感器常見故障現象: 冷啟動困難, 不穩定的閒置速度, 水溫表異常, ETC. 發動機需要增加噴射量 30% 在低溫下, 如果傳感器出現故障, 無法正確補償.

水溫傳感器檢測有五種方式: 萬用表電阻測量, 熱水測試, 數據流分析, ETC. 他們之中, 用萬用表加熱測試是最常用的現場檢測方法.

更換水溫傳感器時, 必須先排出冷卻液, 否則會導致冷卻系統進氣. 安裝後, 還應檢查密封以防止冷卻液洩漏.

0015422317 A0105422317 0025425917 0005423717 3455427417 冷卻水溫度傳感器開關

本田汽車傳感器熱敏開關 37770-PY3-A01 37770PY3A01

適用於大宇雪佛蘭水溫傳感器 96279857 96325864

以下是汽車水溫傳感器的全面介紹, 結合技術原理組織起來, 功能特點及故障處理要點:

我. 核心結構及工作原理

1. 熱敏電阻特性
使用負溫度係數 (NTC) 半導體材料, 當溫度升高時電阻值呈指數下降 (20℃時約2.5kΩ, 80℃時降至0.3kΩ).
電阻變化轉換成電信號 (1.3-3.8V 線性範圍) 通過三線或四線電路傳輸至發動機控制單元 (ECU).

2. 信號輸出邏輯
ECU收到電壓信號後實時計算水溫:
低溫條件 (-20℃): 增加點火提前角8-12°並增加噴射量 (+30% 冷啟動補償).
高溫條件 (100℃): 延遲點火提前角4-6°，防止爆炸.

二. 安裝位置及類型

筆記: 現代型號大多采用四線集成傳感器, 固定在氣缸蓋側面節溫器接口處.

三、. 功能及效果詳解
1. 發動機控制
燃油修正: 低溫時提高注入濃度，高溫時恢復參考注入量.
怠速調整: 低溫時提高轉速至1200-1500rpm (通過怠速控制閥).
2. 冷卻系統管理
當水溫≥95℃時, 冷卻風扇被觸發啟動 (與常閉溫控開關配合).
當溫度異常高時 (＞105℃), 風扇高速運轉模式啟動.
3. 儀器與診斷
驅動水溫表顯示實時溫度 (錯誤 <±15℃屬正常).
輸出故障碼 (如P0115/P0118) 供診斷儀讀取.

四號. 故障表現及診斷
常見故障類型

診斷方法
1. 電阻測試
拆下傳感器，用萬用表測量端子間電阻:
30℃環境: 正常電阻值1.4-1.9kΩ.
80℃熱水浸泡: 電阻應降至 0.3–0.4kΩ (如果不變, 失敗).

2. 數據流分析
診斷儀讀取ECU數據流:
正常值: 90–105℃ (駕駛).
故障提示: 顯示-40℃ (開路) 或130℃不變 (短路).

V. 維護注意事項
1. 更換操作規範
拆下傳感器之前先排出冷卻液，以避免冷卻系統吸入空氣.
安裝時使用密封劑, 並將扭矩控制在8–12N•m (防漏電).
2. 選型與匹配
電阻範圍: 需要匹配原車275–6500Ω電阻特性.
接口類型: 確認M18×1.5螺紋或ZM14錐螺紋等規格.
警告: 傳感器故障會導致油耗增加超過 15% 或對發動機造成永久性損壞, 並且需要及時更換.
美人魚複製代碼
圖解TD
A[水溫傳感器故障] –> 乙{檢測步驟}
乙 –> C[萬用表電阻測量]
乙 –> D[診斷儀讀取數據流]
C –>|電阻異常| 乙[更換傳感器]
D –>|信號漂移| 乙
C –>|正常電阻| F[檢查線路接地情況]
D –>|信號正常| G[檢查其他系統]
