如何正確安裝電動機熱保護器?

確保正確安裝電動機熱保護器並可靠地操作, 以下是基於電機類型和應用程序方案的關鍵安裝步驟和預防措施:

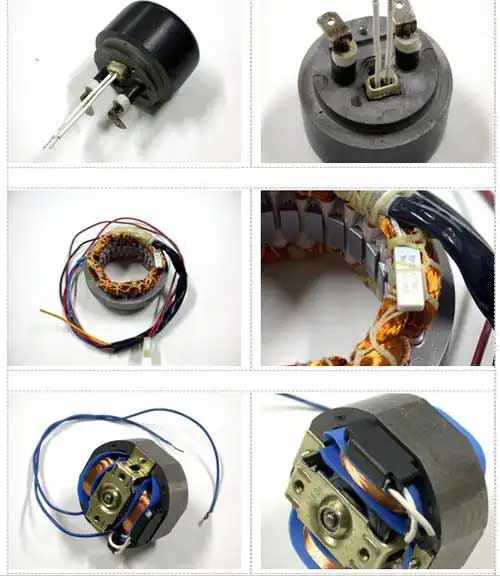

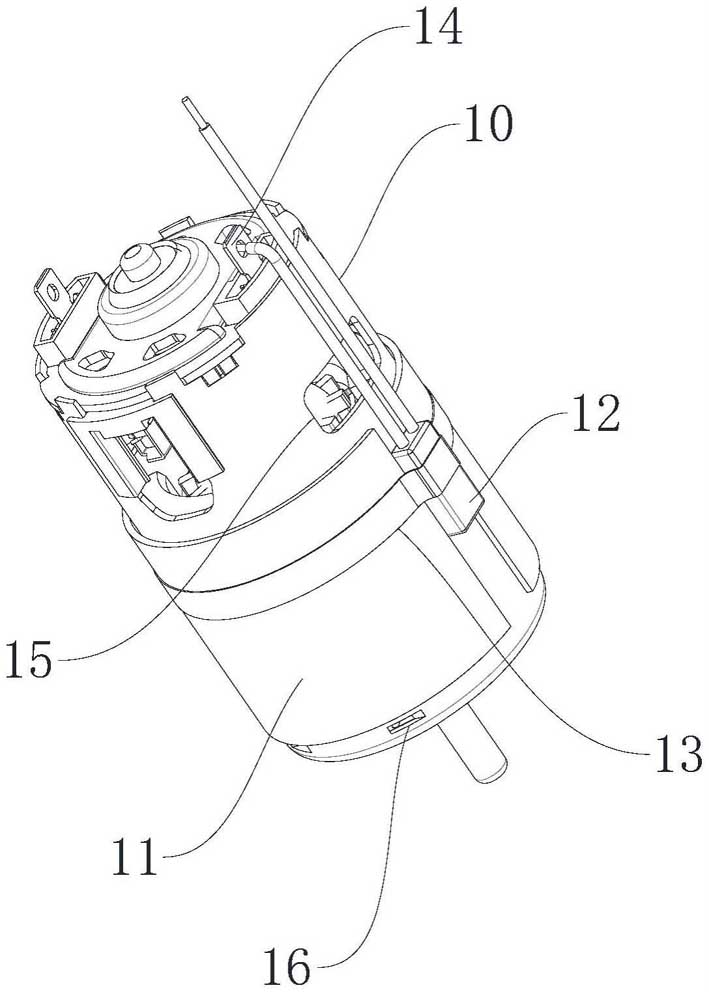

如何在電機線圈上安裝熱保護器

🔧i. 核心安裝步驟‌
找到保護器:
根據電動機的設計和操作環境確定熱保護器的最佳位置. 它應該定位以準確監測熱產生.

接線:
仔細遵循製造商的接線圖，以確保正確和安全的連接. 不正確的接線可能導致故障或虛假讀數.
保護設置:
根據電動機的設計和操作環境調整保護器的溫度限制. 這樣可以確保保護器在電動機過熱之前關閉電動機.

安全安裝:
確保保護器牢固地安裝，並且沒有電線被暴露或損壞.

測試:
安裝後, 測試熱保護器以驗證其在正確的溫度設置下行程.
重要的考慮因素:
安全: 在處理任何電氣設備之前，請始終斷開電源.
超負荷保護: 確保正確設置熱保護器以防止過載, 會損壞電動機.
諮詢文檔: 有關特定說明和接線圖，請參閱製造商的文檔.
通過遵循以下步驟, 您可以確保正確有效地安裝電動機熱保護器可保護電動機過熱.

內置運動熱保護器的安裝方法

‌Power-Off操作‌
安裝之前, 必須切斷主要功率，必須檢查功率以防止電擊事故.

確定安裝位置‌
‌通用電動機‌: 接觸器輸出和電動機輸入之間以串聯連接 (主電路);
‌ Star-delta啟動電動機: 優先安裝在主電路的頂部，以確保全電流監視.
‌‌
接線規範‌
‌力量線‌→連接到保護器輸入 (標記 “在” 或者 “L”);
‌Motor Line ‌→連接到輸出 (標記 “出去” 或者 “T1 / T2”);
‌導線處理‌: 彎曲點距離根≥6mm，以避免導線損壞.
‌‌
固定方法‌
用螺釘/鉚釘固定時需要抗所用墊圈，以防止機械蠕變導致接觸不良.
‌功能測試‌
恢復電源後, 使用萬用表檢測輸入和輸出終端的連接性，以模擬過熱以觸發電力響應.

⚠️‌II. 關鍵陷阱迴避指南‌

🔌III. 特殊場景的預防措施‌
Automobile Motor‌
禁用純機械保護器, 並優先使用集成的LIN總線 (例如ti drv5013) 避免干擾抗固定功能.
‌可變頻率電動機
保護者必須是 >50CM遠離逆變器, 並且屏蔽線接地以抑制電磁干擾.
‌微電動機 (例如無人機)‌‌
內置PTC保護器 (例如MurataPosistor®) 需要直接連接到繞組, 並應採用熱油脂來提高熱傳導效率.

附錄: 設置當前規範‌

穩定的跑步電動機: 設置電流=電動機額定電流× (0.95〜1.05)
頻繁開始和停止電動機: 設置電流=額定電流× 1.2 (需要與時間接力合作)

✅‌ ‌✅
手動觸發保護器後, 接觸器應在內部旅行 0.5 秒;
連續操作後 72 小時, 末端溫度升高≤40k;
振動測試後 (國際標準化組織 16750), 保護功能正常.

安裝圖示例:
明文複製代碼
[力量] → [斷路器] → [接觸器] → [熱保護器] → [引擎]
↑
[控制電路] ← [保護器輔助聯繫]
筆記: 箭頭指向當前方向

遵循此過程可以避免 90% 安裝故障. 建議在第一次安裝後每個月檢查接觸的氧化.
