Điện trở nhiệt PTC để sưởi ấm nhiệt độ không đổi

Tổng quan về sản phẩm
Đặc tính gia nhiệt ở nhiệt độ không đổi của nhiệt điện trở PTC để gia nhiệt ở nhiệt độ không đổi được xác định bởi đặc tính vật liệu. Nguyên tắc là khi cấp nguồn cho nhiệt điện trở PTC, tự làm nóng khiến nhiệt độ của linh kiện tăng lên, làm cho giá trị điện trở tiến vào vùng chuyển tiếp và dòng điện giảm nhanh. Do đó, nhiệt độ bề mặt của nhiệt điện trở PTC không đổi. Nhiệt độ này chỉ phụ thuộc vào nhiệt độ Curie của nhiệt điện trở PTC và điện áp đặt vào, và phần lớn không phụ thuộc vào nhiệt độ môi trường.

Bộ gia nhiệt nhiệt độ không đổi PTC là thiết bị gia nhiệt được thiết kế để tận dụng các đặc tính gia nhiệt ở nhiệt độ không đổi của điện trở nhiệt PTC. Ở mức thấp- và các ứng dụng sưởi ấm công suất trung bình, Máy sưởi PTC mang lại lợi thế hơn các bộ phận làm nóng truyền thống, chẳng hạn như sưởi ấm nhiệt độ không đổi, không có ngọn lửa mở, hiệu suất chuyển đổi nhiệt cao, ảnh hưởng tối thiểu từ điện áp nguồn, và tuổi thọ dài. Việc sử dụng chúng trong các thiết bị sưởi ấm bằng điện ngày càng được ưa chuộng bởi R&kỹ sư D.

Điện trở nhiệt PTC để sưởi ấm nhiệt độ không đổi có thể được sản xuất với nhiều hình dạng và thông số kỹ thuật khác nhau. Hình dạng phổ biến bao gồm đĩa, hình chữ nhật, dải, nhẫn, và lỗ chân lông tổ ong. Kết hợp các bộ phận làm nóng PTC nêu trên với các thành phần kim loại có thể tạo ra nhiều loại máy sưởi PTC công suất cao khác nhau.

Thiết kế ứng dụng
Sử dụng nguyên lý gia nhiệt ở nhiệt độ không đổi của nhiệt điện trở PTC, những thiết bị này có thể được thiết kế cho các ứng dụng như máy duỗi tóc, kẹp tóc, kẹp tóc, uốn tóc, uốn tóc, uốn tóc bằng gốm, kẹp tóc, máy uốn tóc, lược điện, máy uốn tóc ion âm, máy mát xa, thuốc đuổi muỗi, thuốc đuổi muỗi, máy phát cuộn muỗi, máy phân phối hương thơm, máy pha chế nước hoa, súng bắn keo nóng chảy, ngâm chân nước nóng, máy móc, cốc giữ nhiệt, nồi hơi nước, Máy pha cà phê, máy hâm cà phê, máy sưởi cà phê, máy rút nước, máy nước nóng lạnh, máy hâm sữa, máy nước nóng, máy sưởi tắm, thuốc đuổi muỗi điện, ủ tay, máy sấy, tấm nóng điện, bàn là điện, mỏ hàn điện, keo nhiệt điện, máy uốn tóc, vòi sen, quạt sưởi, phòng sấy, Máy sưởi điện, Máy sưởi điện, hệ thống điều hòa không khí, hệ thống sưởi ấm điều hòa không khí, máy sưởi không gian, hệ thống sưởi ấm không khí, ấm đun nước nóng, Máy sấy giày, thiết bị sấy giày, ủ chân, tấm sưởi điện, máy phân tích phổ, liệu pháp quang phổ, thiết bị vật lý trị liệu, sưởi hồng ngoại, Máy sấy quần áo, bộ chế hòa khí xe máy, máy tạo độ ẩm điện, sưởi ấm chống ẩm cho các dụng cụ điện, thiết bị tinh thể nhỏ tắm nhiệt độ không đổi, tủ ấm nhiệt độ không đổi, bình giữ nhiệt điện tử, hộp cách nhiệt, cốc cách nhiệt, khay cách nhiệt, tủ cách nhiệt, bàn cách nhiệt, tấm sưởi điện, thiết bị trị liệu nhiệt, máy pha cà phê nóng, phương pháp làm đẹp bằng hơi nước, máy nấu chảy sáp, máy tạo hơi nước, máy tạo độ ẩm, máy tạo độ ẩm, máy đùn sô cô la, gói nóng, mỏ hàn điện, châm cứu, ống thông tiểu, ủ chân, máy sấy tay, máy làm kẹo bông, máy mát xa, sưởi ấm xi lanh khí hóa lỏng, máy sưởi không khí ấm áp nhỏ, máy sấy tóc, máy sưởi phòng, máy sấy, tủ khô, Máy sấy quần áo, thiết bị sấy công nghiệp, Máy sưởi phễu thu bụi điện, lò sưởi điện đầu máy xe lửa, sưởi ấm khuôn, tủ điều khiển sưởi ấm chống ẩm, màn hình chống ẩm, Lò điện, máy nướng bánh mì điện, hộp truyền dịch, Thiết bị y tế, Thiết bị gia dụng, thiết bị hàng ngày, thiết bị nhỏ…vân vân.

Máy sưởi PTC nhà sản xuất Trung Quốc

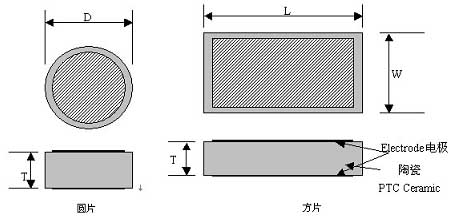

Cấu tạo và kích thước của tấm gia nhiệt PTC

Thông số mô hình

Khả năng chịu nhiệt độ vòng 25oC/Ω	Nhiệt độ bề mặt /oC	Điện áp tối đa /V.	Đường kính D/mm	Chiều dài L/mm	Chiều rộng W/mm	Độ dày T/mm
500~1500	50	270	8			3
300~800	85	140		16	11	2.5
150~400	90	140		16	11	2.5
600~1500	100	270	20			2.5
500~1500	110	270		16	11	2.2
500~1500	130	270	20			2.2
200~800	150	140	10.8			2.2
200~800	155	270	10.8			2.2
500~1500	155	270	10.8			2.2
1.5~5K	170	140		5	4	1.6
150~500	175	140	10.8			2.2
500~1500	180	270	10.8			2.2
200~800	185	270	10.8			2.2
1~3K	195	270	8			2.5
800~2K	230	270		19	12	2.2
800~2K	250	270	13			2.5
2~5K	250	270	20			2.5
300~1K	250	140		23.5	10	2.2
800~2K	255	270		23.5	10	2.2
500~2K	275	270		35	10	2.1
300~800	280	140		24	15	2.5
0.8~3,5K	280	270		24	15	2.5

Ghi chú sử dụng
1) Máy sưởi PTC có tính năng kiểm soát nhiệt độ không đổi tự động, loại bỏ sự cần thiết của một hệ thống kiểm soát nhiệt độ. Nó là thành phần cốt lõi của tất cả các máy sưởi PTC.
2) Bốn loại điện cực có sẵn: niken điện phân + bạc, nhôm tan chảy, nhôm in + bạc, và nhôm in.
3) Dải điện áp hoạt động rất rộng. Ngay cả khi điện áp hoạt động tăng gấp 2 lần, nhiệt độ bề mặt thay đổi tối thiểu.
4) Khi nhiều máy sưởi PTC được sử dụng cùng nhau, chúng nên được kết nối song song, không theo chuỗi.
5) Sản phẩm này không có dây dẫn hoặc vật liệu cách nhiệt. Nếu điều này không khả thi, vui lòng chọn mẫu có màng cách nhiệt bên ngoài hoặc vỏ kim loại.

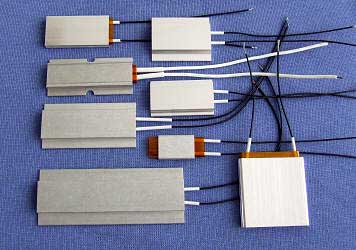

Máy sưởi PTC vỏ kim loại

Kích thước và cấu tạo của lò sưởi PTC vỏ kim loại

Kích thước và cấu trúc của bộ gia nhiệt PTC màng cách nhiệt bên ngoài

Thông số mô hình

Chiều dài/mm	Chiều rộng/mm	Độ dày/mm	Nhiệt độ bề mặt/oC	Cách điện chịu được điện áp / V	Điện áp hoạt động/V
30~120	20	5.0	60~280	3750	100~240
30~120	30	6.0	60~280	3750	100~240
30~120	33	7.0	60~280	3750	100~240
30~120	35	7.0	60~280	3750	100~240
30~120	40	7.0	60~280	3750	100~240
30~120	43	7.0	60~280	3750	100~240
30~120	46	7.0	60~280	3750	100~240
30~120	56	7.0	60~280	3750	100~240

Nhiệt độ có thể được thiết kế từ 60°C đến 280°C, và điện áp hoạt động có thể được thiết kế trong khoảng từ 12V đến 240V, tùy theo yêu cầu của khách hàng.

Phòng ngừa khi sử dụng
1) Sau khi cấp nguồn, năng lượng sưởi ấm giảm dần và sau đó ổn định. Nguồn điện ổn định phụ thuộc vào điều kiện hoạt động. Công suất của cùng một lò sưởi PTC có thể thay đổi nhiều lần tùy theo điều kiện hoạt động. Tản nhiệt càng nhanh, sức mạnh ổn định càng lớn; nhiệt độ bề mặt PTC càng cao, sức mạnh càng cao.
2) Nhiệt độ bề mặt của lò sưởi PTC được điều khiển bởi chính PTC và có thể được điều khiển bằng cách ngắt mạch, nhưng không phải bằng cách điều chỉnh điện áp.
3) Mặc dù PTC vốn có độ tin cậy cao và có tuổi thọ dài, lắp ráp không đúng cách có thể dẫn đến nguồn điện và nhiệt độ không ổn định.
4) Khi sử dụng nhiều PTC, chúng nên được kết nối song song, không theo chuỗi.

Máy sưởi PTC màng cách nhiệt bên ngoài

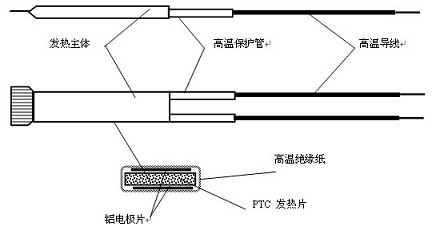

Kích thước và cấu trúc của bộ gia nhiệt PTC màng cách nhiệt bên ngoài

Thông số mô hình

Chiều dài (mm)	Chiều rộng (mm)	Độ dày (mm)	Nhiệt độ bề mặt (°C)	Cách điện chịu được điện áp (V.)	Điện áp hoạt động (V.)
24	10	3.0~3,5	85~280	3750	100~240
24	15	3.0~3,5	85~280	3750	100~240
35	8	3.0~3,5	85~280	3750	100~240
35	10	3.0~3,5	85~280	3750	100~240
35	13	3.0~3,5	85~280	3750	100~240
35	15	3.0~3,5	85~280	3750	100~240
48	8	3.0~3,5	85~280	3750	100~240
48	10	3.0~3,5	85~280	3750	100~240
48	13	3.0~3,5	85~280	3750	100~240
48	15	3.0~3,5	85~280	3750	100~240
60	8	3.0~3,5	85~280	3750	100~240
60	10	3.0~3,5	85~280	3750	100~240
60	13	3.0~3,5	85~280	3750	100~240
60	15	3.0~3,5	85~280	3750	100~240
70	8	3.0~3,5	85~280	3750	100~240
70	10	3.0~3,5	85~280	3750	100~240
70	13	3.0~3,5	85~280	3750	100~240
70	15	3.0~3,5	85~280	3750	100~240
70 bên trên	15	3.0~3,5	85~280	3750	100~240

Nhiệt độ có thể được thiết kế từ 50°C đến 280°C, và điện áp hoạt động có thể được thiết kế trong khoảng từ 3V đến 240V, tùy theo yêu cầu của khách hàng.
