PTC термістори для RS232 і RS485

PTC термістори широко використовуються для захисту інтерфейсу зв'язку RS232/RS485. Вони передусім забезпечують подвійний захист від перевантаження по струму та перенапруги, а також має властивості самовідновлення. Нижче наведено їх основні програми та технічні особливості:
я. Основні функції та принципи
Захист від перевантаження по струму
Під час нормальної роботи, опір PTC низький (30-60ох), мінімальний вплив на передачу сигналу.

Коли коротке замикання або стрибок блискавки викликає раптове збільшення струму, опір PTC різко зростає (до кількох тисяч Ом), обмеження струму та захист мікросхеми інтерфейсу.

Захист від перенапруги
При використанні в поєднанні з варистором (VDR), він може поглинати енергію перенапруги, що виникає внаслідок неправильного підключення до мережі 220/380 В або ударів блискавки. Термічний зв’язок викликає раптову зміну опору PTC, блокування аномальної напруги.

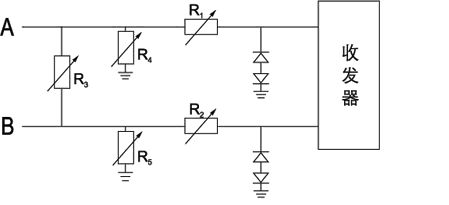

Термістор PTC SPMZ11-10A300-600RM Застосування та принципова схема

II. Типові схеми застосування
Базова схема захисту
Серія PTC: Безпосереднє послідовне підключення до ліній RS485 A/B, PTC має стійкий опір ≤60 Ом і час відгуку <1с.
Паралельний TVS: У поєднанні з діодом-супресором (TVS), він швидко фіксує ESD і перенапруги, тоді як PTC забезпечує подальше обмеження струму.

Покращений захист

Трирівневий захист: PTC + TVS + Газорозрядна трубка (GDT) захищає від перевантаження по струму, швидкий ESD, і удари блискавки високої енергії, відповідно.
Комбінований дизайн: Наприклад, серія WMZ13A інтегрує PTC і модуль захисту від перенапруги, що робить його придатним для жорстких умов, таких як розумні лічильники.

PTCR SPMZB-6 30-60Ω (СПМЗ11-06А300-600РМ) і СПМЗБ-10 30-60Ом (СПМЗ11-10А300-600РМ) PTC термістори, розроблено на основі програмованих блоків безпеки нашої компанії для програмованих комутаторів, є компонентами захисту для інтерфейсів зв'язку RS232 і RS485. Послідовне з’єднання з інтерфейсом зв’язку RS232/RS485, ці продукти ефективно запобігають пошкодженню інтерфейсу, спричиненому напругою 220 В або 380 В, введеною внаслідок випадкового пошкодження лінії зв’язку або людиною. Вони також мінімізують вплив блискавки на лінію зв’язку. Ці продукти мають низький стійкий опір, низький номінальний струм, висока витримувана напруга, і швидка швидкість відгуку, що робить їх економічним і практичним вибором для захисту інтерфейсу зв'язку RS232/RS485.

III. Ключові параметри вибору

Параметри	Типове значення/діапазон	Опис
Стаціонарний опір	30-60ох	Низький опір зменшує ослаблення сигналу
Робочий струм	100-200Ма	Повинен бути вищим за максимальний робочий струм лінії
Номінальна напруга	≥220В (AC)	Запобігає випадковому підключенню до мережі
Швидкість відгуку	мілісекунди	Для блискавкозахисту використовуються швидкодіючі моделі

IV. Порівняння сценарію програми

Тип інтерфейсу	Пріоритети захисту	Типові приклади моделей
RS485	Захист від блискавки/перешкод на великій відстані	MZ11-06A300-600RM
RS232	Захист від статичної електрики/короткого замикання на короткій відстані	Серія WMZ13A

V. Переваги та обмеження
Переваги: Самовідновлення, не вимагає заміни, компактний розмір (пакет для поверхневого монтажу), і низька вартість.
Обмеження: Потрібен період охолодження (за секунди) після активації, що робить його непридатним для застосування високочастотних імпульсів.

Через відповідний вибір і дизайн схеми, PTC термістори можуть ефективно підвищити надійність інтерфейсів RS232/RS485. Вони особливо добре працюють у додатках промислового контролю та інтелектуального вимірювання.
