Кінцевий вимикач температури KSD301

KSD301 - широко поширений біметалічний кінцевий вимикач з регулюванням температури, в основному використовується для захисту від перегріву або контролю температури електричного обладнання. Нижче наведено його основні характеристики та інформацію:

я. Основний принцип
KSD301 реалізує контроль температури за допомогою біметалічного термодатчика: Коли температура обладнання досягає заданої температури дії, біметалева стрічка деформується під дією тепла і миттєво приводить в дію контакт для роз’єднання ланцюга; після того, як температура знизиться до температури скидання, контакт автоматично замикається та відновлює живлення.

II. Ключові параметри

Параметри	‌Типові значення	Зауваження
Номінальна напруга/струм	250В змінного струму / 5A、10A、15A、16A	Застосовується до резистивних навантажень
Діапазон температур дії	40°C–250 °C	5Доступні кроки °C
Точність температури	±2 ℃、±3 ℃、±5 ℃、±10 ℃	Залежно від моделі
Скинути різницю температур	8–100 ℃ (настроюється)	Дія та скидання різниці температур
Контактний опір	≤50 мОм
Опір ізоляції	≥100 МОм
Механічне життя	≥100 000 разів

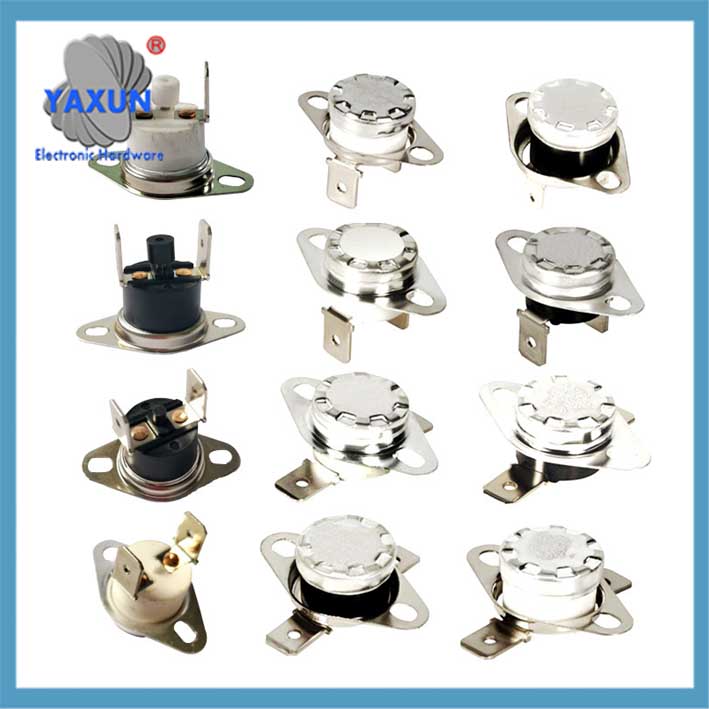

Кінцевий вимикач температури KSD301

Термоперемикач KSD301

Габаритні параметри термореле КСД301

III. Технічні характеристики та типи
Контактна форма
Нормальний закритий (NC): Контакт роз'єднується при підвищенні температури (найчастіше використовується).
Нормально відкритий (Ні): Контакт підключається при підвищенні температури.
Монтажна конструкція
Вигнуті/плоскі кутові клеми є необов’язковими (зауваження обов'язкові при оформленні замовлення).
Рівень захисту корпусу: IP00 (металевий корпус заземлений).

IV. Типові програми
‌ Household Appliances‌: диспенсери для води, рисоварки, дезінфекційні шафи, мікрохвильові печі, кавові машини.
‌Індустріальне обладнання‌: кондиціонери, ламінатори, електронагрівальні прилади.
Автомобільна галузь: система підігріву дизельного фільтра.

V. Закупівля та відбір
Маркування температури: Необхідна робоча температура (наприклад 85°C, 125°C) і тип контакту необхідно вказати при покупці.

Порада‌: Допуск робочої температури та різниця температур скидання повинні бути підтверджені відповідно до конкретної моделі. Допуск деяких високоточних моделей становить лише ±2°C.

Параметри термореле KSD301
