Функції та класифікація автомобільних датчиків температури

Датчики температури широко використовуються в автомобілях, наприклад датчики температури охолоджуючої рідини (датчики температури води), датчики температури впуску, датчики температури трансмісійного масла, тощо. Основною функцією цих датчиків є моніторинг температури різних частин і передача даних в ECU для регулювання робочих параметрів двигуна та систем автомобіля..

Наступне, на що слід звернути увагу, це тип і принцип роботи датчика. Зазвичай використовуються терморезистори з негативним температурним коефіцієнтом (NTC), термопари, платинові детектори опору (RTD), тощо. Серед них, NTC є найбільш широко використовуваним. Наприклад, датчик температури води використовує характеристику, що опір NTC зменшується зі збільшенням температури. Датчики на основі кремнію, такі як KTY84, використовуються у випадках з високою точністю, наприклад визначення температури масла. Діапазон вимірювань і точність різних датчиків мають свої особливості. Наприклад, Термопари підходять для середовища з високою температурою, але точність низька; платинові детектори опору мають високу точність, але високу вартість.

Датчик температури впускного повітря автомобіля 1639284 7547976 60806471 0489061611

Датчик температури води Hyundai ELANTRA вилка датчика температури 3922003HA0 39220-03HA0

68217702AC підходить для датчика температури охолоджуючої рідини двигуна

Місце установки також має вирішальне значення. Наприклад, Датчик температури води зазвичай знаходиться біля водяної сорочки блоку двигуна або головки блоку циліндрів, коли датчик температури впуску знаходиться у впускній трубі або витратомірі повітря. Розташування датчика зовнішньої температури може бути різним, деякі знаходяться в передньому бампері, деякі знаходяться біля резервуара для води, і різниця між різними моделями велика. Вибір цих місць безпосередньо впливає на точність вимірювання та довговічність датчика.

З точки зору функції, датчик температури має великий вплив на роботу автомобіля. Аномальні датчики температури води можуть спричинити такі проблеми, як утруднений холодний запуск, нестабільні оберти холостого ходу, і підвищена витрата палива. Несправність датчика температури всмоктування може спричинити дисбаланс у співвідношенні суміші та вплинути на вихідну потужність. Ці випадки несправностей ілюструють важливість датчиків, особливо вплив неточності даних на прийняття рішень ECU.

У розділі усунення несправностей необхідно підсумувати загальні проблеми та рішення. Наприклад, дрейф сигналу, старіння лінії, фізичні пошкодження, тощо. Під час діагностики, фактичну температуру можна порівняти, вимірявши опір, напруги або потоку даних. Тут слід підкреслити важливість регулярного технічного обслуговування та правильного встановлення, щоб уникнути серйозних збоїв, викликаних незначними проблемами.

Нарешті, розвиток нових технологій також покращує продуктивність датчиків. Наприклад, Датчик eRTS від Continental може безпосередньо вимірювати температуру ротора двигуна з точністю ±3°C, скорочення використання рідкоземельних матеріалів. Це нововведення демонструє прогрес датчиків температури в області електромобілів.

Датчик температури наддуву повітря для 13 -20 Volkswagen GTI Jetta GLI 06K907386D

Датчик температури навколишнього середовища для Chevrolet 10248414 SU1340

Датчик температури для Buick Chevrolet 13276269

🔧 ‌Я. Основні типи та технічні принципи‌
Датчик температури охолоджуючої рідини
Розташування: Блок циліндрів двигуна/водяна сорочка головки блоку циліндрів (основна позиція для 65% моделей), поблизу термостата або шунтуючої труби охолоджуючої рідини.
Принцип: Використання термістора з негативним температурним коефіцієнтом (NTC), опір падає до 0,3 кОм при 80 ℃ (2.5кОм при 20 ℃).
Функція: Правильна кількість впорскування при низькій температурі (+30% компенсація холодного старту), відрегулювати кут випередження запалювання (-20℃ вперед 8–12°), контроль холостого ходу (низька температура підвищується до 1200–1500 об/хв).

Датчик температури впускного повітря
Розташування: Вхідна труба або внутрішній витратомір повітря 5.
Вплив: Ненормальний сигнал призводить до дисбалансу суміші, викликаючи труднощі з холодним пуском або слабке прискорення.

Датчик температури трансмісійного масла
Розташування: Всередині масляного піддону пластини клапана АКПП 5.
Функція: Забезпечте температурну основу для логіки перемикання передач, муфта контролю тиску масла і блокування.

Датчик зовнішньої/внутрішньої температури
Зовнішній вигляд: За переднім бампером або передньою стінкою кабіни, управління температурною зоною автоматичного кондиціонера.
Інтер'єр: Вентиляційний канал під панеллю приладів контролює температуру навколишнього середовища в салоні.

Автомобільний датчик температури оптом Китай 13297789 9073296 для Buick, Chevrolet

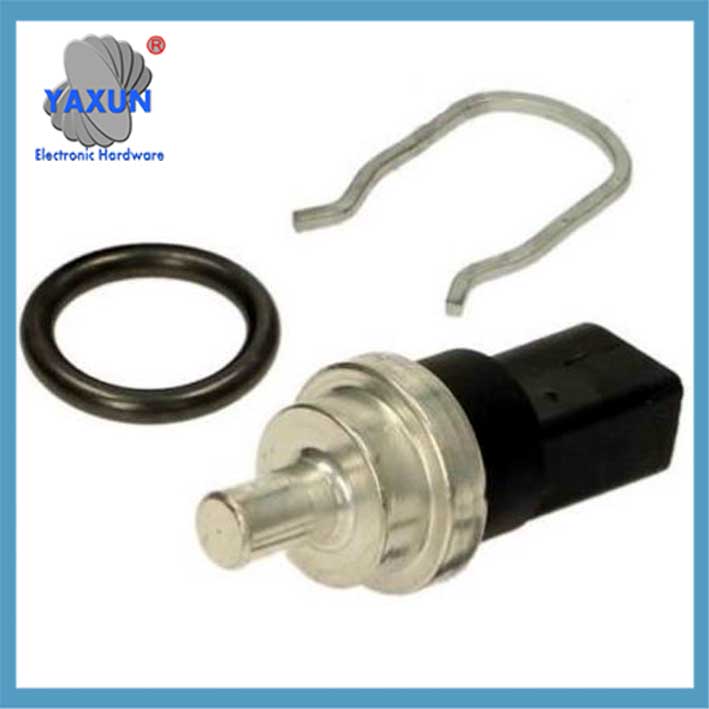

Підходить до Audi, Volkswagen, Вилка датчика температури води Skoda 038906081B 1830376

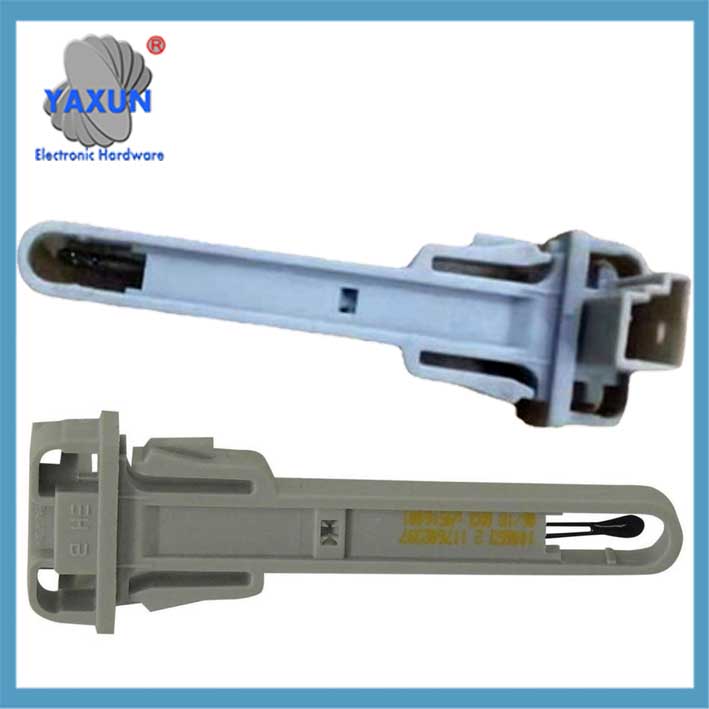

8Z0820535A 5QD820535 Застосовується до датчика температури впуску кондиціонера Audi Volkswagen

⚙️ ‌II. Технологічна еволюція та інновації‌

Тип датчика	Місце установки	функція	Вимоги до точності
Датчик температури охолоджуючої рідини	Головка блоку циліндрів водяна сорочка/периферія термостата	Правильна кількість вприскування палива (низька температура +30% компенсація), відрегулювати кут запалювання (8-12° заздалегідь при -20°C)	±3°C (2025 нова модель)
Датчик температури впуску	Впускна труба або витратомір повітря	Правильне співвідношення повітря і палива, несправність спричинить труднощі гарячого старту та надмірні викиди	±5 ℃
Датчик температури трансмісійного масла	Масляний піддон внутрішньої пластини клапана	Контролюйте логіку перемикання передач і тиск масла, щоб запобігти виходу змащення через високу температуру	±2 ℃
Датчик температури вихлопу	За триходовим каталізатором	Стежити за перегрівом каталізатора (300-400°C робочий стан) і спусковий механізм захисту	±15 ℃
Датчик температури ротора двигуна	Всередині ротор синхронного двигуна з постійним магнітом	Безпосередньо контролюйте температуру магніту, щоб запобігти високотемпературному розмагнічуванню при 150°C і зменшити використання рідкоземельних елементів	±3°C (технологія eRTS)
Датчик температури акумулятора	Зона керування температурою акумуляторної батареї	Переконайтеся, що діапазон робочих температур літієвої батареї (-20℃ ~ 60 ℃) щоб запобігти тепловому витоку	±1 ℃

Прорив у точності вимірювань‌: Новий датчик eRTS безпосередньо вимірює температуру ротора двигуна за допомогою п’єзоелектричної ультразвукової технології, з точністю, збільшеною від ±15 ℃ до ±3 ℃, зменшення залежності від рідкоземельних матеріалів.
Оновлення матеріалу: Датчик KTY84 на основі кремнію може працювати при -40 ℃ ~ 300 ℃, і його лінійні характеристики опору-температури підходять для високотемпературних сценаріїв, таких як дизельні системи впорскування.

⚠️ ‌III. Типові несправності та діагностика‌

IV. Відмінності в положенні установки та впливах‌
Така сама функція, інше положення: Датчик зовнішньої температури розташований у зливній канаві або передньому бампері моделі Sagitar, а деякі моделі вбудовані під дзеркало заднього виду.
Кореляція точності: Коли датчик охолоджуючої рідини безпосередньо контактує з рідиною, похибка становить ≤±15 ℃, і непрямий розрахунок (наприклад, статор двигуна робить висновок про ротор) має похибку до 15 ℃.

💎 Підсумок
Датчик температури схожий на “нервові закінчення” автомобіля, і його точність безпосередньо впливає на ефективність вихідної потужності та споживання енергії. З розвитком електромобілів, високоточна технологія прямого вимірювання (наприклад eRTS) поступово замінює режим непрямого висновку, сприяння вдосконаленій революції системи управління теплом. Регулярне визначення характеристик опору та стабільності сигналу є ключем до запобігання системним збоям.
