Індивідуальний термозахист двигуна (Термостатичний вимикач)

Тепловий захист двигуна - це захисний пристрій, який автоматично відключає ланцюг через зміни температури або струму. Основна функція — запобігти пошкодженню двигуна через перегрів, перевантаження або зупинка. Нижче наведені ключові моменти:

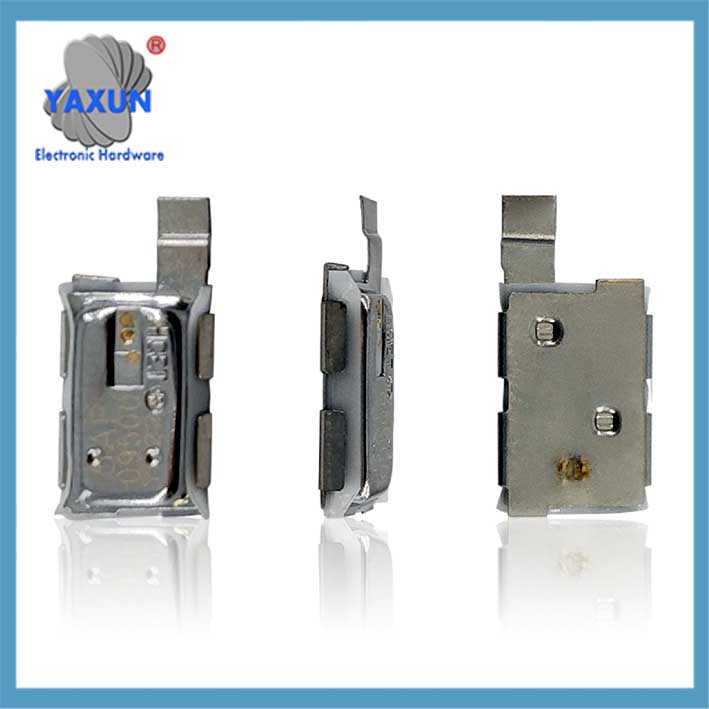

Захист від перевантаження та перегріву двигуна склоочисника автомобіля 6AP

17Термічний захист двигуна AM, нормально закритий датчик термостата NC KLIXON 17AM022

Опції захисту від теплового перевантаження для малих електродвигунів & Мотор-редуктори

⚙️ 1. Основний принцип роботи
Біметалева стрічкова структура: Він складається з двох металевих смуг з різними коефіцієнтами теплового розширення. При підвищенні температури, металеві стрічки згинаються і деформуються через різницю розширення, спрацьовування механічного з’єднання для розриву ланцюга; він автоматично скидається та відновлює провідність після зниження температури.
Подвійна реакція на струм і температуру: Деякі моделі (наприклад трифазні термозахисні пристрої) одночасно контролювати перевантаження по струму і температуру обмотки. При перевантаженні, ланцюг швидко розривається всередині 4-10 секунд, щоб уникнути пошкодження зриву.

Як це працює:
Виявлення перегріву:
Двигуни з термічним захистом зазвичай використовують датчики температури, такі як PTC термістори або датчики KTY, які вбудовані в обмотки двигуна. Ці датчики контролюють температуру двигуна та посилають сигнали на пристрій теплового захисту.

Відключення живлення:
Коли температура двигуна перевищує безпечну межу, пристрій термозахисту, це може бути біметалічний перемикач або подібний механізм, відключає джерело живлення, вимикання двигуна.

Автоматичний перезапуск:
Після охолодження двигуна, пристрій теплового захисту зазвичай скидається, дозволяє перезапустити двигун вручну або автоматично.

Переваги:
Запобігає пошкодженню:
Термозахист запобігає перегріву, що може призвести до пошкодження ізоляції двигуна, обмоток, та інші компоненти.
Подовжує термін служби:
Запобігаючи перегріву, термічний захист сприяє подовженню терміну служби двигуна.
Безпека:
Це мінімізує ризик пожежі чи інших небезпек, спричинених перегрівом двигуна.

🔍 2. Основні види та технологічний розвиток

Тип‌	‌Принцип роботи	‌особливості	Застосовні сценарії
Біметалічний термозащита	Згинання металевих листів під дією температури	Проста структура, низька вартість, автоматичний скидання, але на точність впливає співвідношення матеріалів	Двигуни побутової техніки, малі промислові двигуни
Електронний протектор	Сигнал струму/температури виявлення стружки	Висока точність, програмована крива захисту, підтримка віддаленого моніторингу, але вимагає відповідного контролера	Інтелектуальне промислове обладнання, прецизійні двигуни
Трифазний термозахист	Комплексний захист від перевантаження по струму та перегріву	Підтримка двигунів 0,55-75 кВт, сильна стійкість до забрудненого середовища, може замінити традиційне “теплове реле + контактор” рішення	Промислові двигуни, заглибні насоси

Примітка: Запатентована технологія Tianyin Electromechanical значно підвищує надійність відгуку шляхом оптимізації комбінованої структури біметалічних смуг (наприклад додавання компонентів захисту від надструму).

Тепловий захист електродвигуна з IP54 IP55 ± 5o C Допустима температура – Термічний вимикач,

6Високоякісний електричний захист від теплового перевантаження AP/3MP для двигуна блендера

5AP/2MP 50℃-180℃ надструм, термозахист двигуна від перегріву

📌 3. Ключові параметри вибору

Параметри	‌Вимоги‌	‌База
Температура дії	40°C–170 °C (налаштовується відповідно до рівня ізоляції двигуна)	Необхідно відповідати обмеженню температури обмотки двигуна
Номінальний струм	2А–20А (вибирається відповідно до потужності двигуна)	Запобігайте помилковому спрацьовуванню або збою захисту
Режим скидання	Автоматичне скидання/ручне скидання	Автоматичне скидання підходить для холодильників і вентиляторів; ручне скидання використовується для сценаріїв високого ризику
Стандарти сертифікації	TS16949、УЛ、CE（EN 60730-2-2）	Обов'язкові вимоги безпеки та охорони навколишнього середовища

⚠️ 4. Застереження при застосуванні
Технічні характеристики встановлення:
Щоб уникнути пошкодження та поганого контакту, вигин свинцю має бути на відстані більше 6 мм від кореня;
Після високотемпературного зварювання, його необхідно охолодити більше ніж 30 секунд, щоб запобігти пошкодженню протектора під дією тепла.
Екологічна адаптивність:
Уникайте використання негерметичних протекторів (наприклад традиційні контактори) у сильно забрудненому середовищі;
Регулярно перевіряйте втому і старіння біметалевих смуг і замінюйте їх у поєднанні з циклом обслуговування обладнання.
‌Уникнення конфлікту функцій‌:
Автомобільні двигуни з функцією захисту від защемлення потребують програмного контролю температури, щоб апаратні захисники не заважали виявленню перешкод.

♻️ 5. Усунення несправностей
Поширені причини, чому мотор горить, але протектор не працює:
Помилка електропроводки: Протектор не підключений послідовно до головного кола двигуна;
‌Встановлене значення занадто високе‌: Температура дії або порогове значення струму перевищують діапазон допуску двигуна;
Затримка відповіді: Біметалева стрічка потребує часу накопичення тепла і не може впоратися з миттєвими несправностями короткого замикання.
Рекомендується віддавати перевагу виробам, які пройшли перевірку на коротке замикання (пункт 18.101) зазначено в GB/T 14536.3-2022 стандарт для забезпечення надійності в екстремальних умовах роботи.
