Вилка датчика температури води в автомобілі (для вентилятора охолодження радіатора)

Датчик температури води є основним компонентом системи охолодження автомобіля. Його основним компонентом є термістор NTC, який встановлюється на ГБЦ двигуна або водяному каналі. Цей компонент виглядає просто, але насправді це дуже критично для керування двигуном. Це безпосередньо вплине на налаштування ECU кількості впорскування та моменту запалювання.

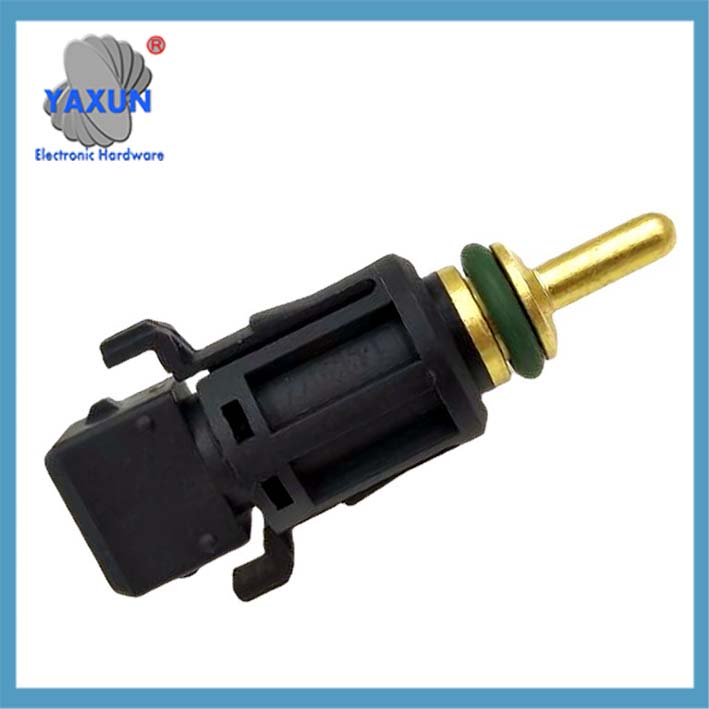

1433077 13621433077 MEK105210 NSC000100 для датчика температури води систем охолодження BMW

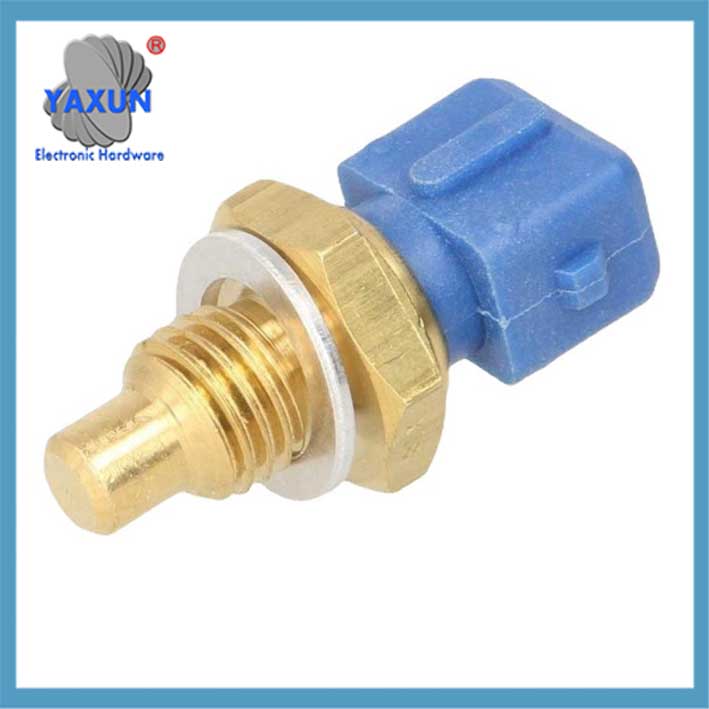

1/2Датчик температури води NPT VDO для датчика температури води в маслі, 38℃ ~ 120 ℃

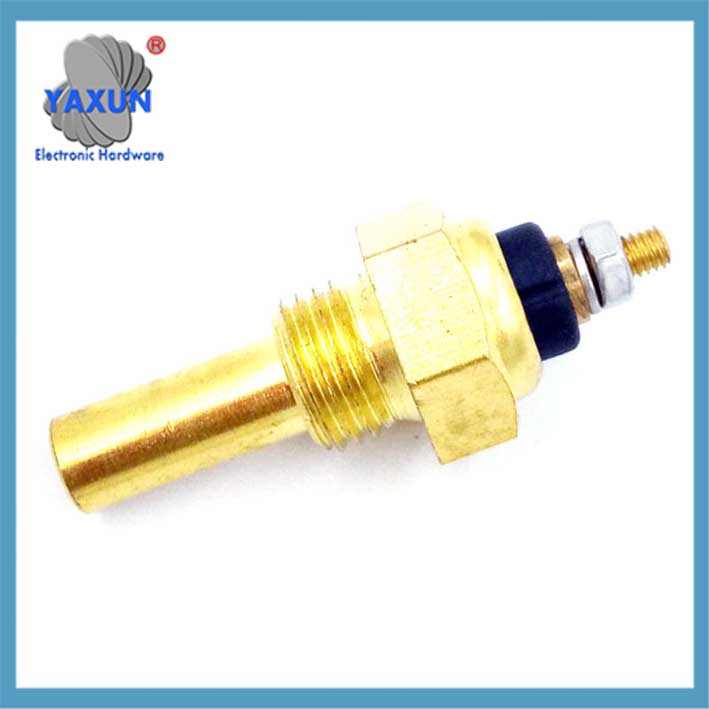

Датчик температури води двигуна 3/8 NPT 3W 103 Частина генератора латунного датчика температури води двигуна

Опір термістора всередині датчика буде змінюватися з температурою: тим нижче температура, тим більший опір, і чим вище температура, тим менший опір. ЕБУ визначає температуру води, вимірюючи цю зміну опору. 8 Додаткова примітка: При 30°C, опір зазвичай становить 1,4-1,9 кОм.

Розташування датчика температури води для різних моделей сильно відрізняється: Королла знаходиться з правого боку блоку циліндрів, Accord знаходиться на передній частині двигуна, і фокус знаходиться на задній частині блоку циліндрів. Сучасні моделі більше встановлюються збоку головки блоку циліндрів біля термостата.

Загальні явища несправності датчиків температури води: важкий холодний запуск, нестабільні оберти холостого ходу, аномальний датчик температури води, тощо. Двигуну потрібно збільшити кількість вприскування на 30% при низьких температурах, і якщо датчик виходить з ладу, це неможливо компенсувати належним чином.

Існує п'ять способів визначення датчиків температури води: вимірювання опору мультиметром, перевірка гарячої води, аналіз потоку даних, тощо. Серед них, Перевірка нагріву за допомогою мультиметра є найбільш часто використовуваним методом виявлення на місці.

При заміні датчика температури води, попередньо необхідно злити охолоджуючу рідину, інакше це призведе до надходження повітря в систему охолодження. Після встановлення, також слід перевірити ущільнення, щоб запобігти витоку теплоносія.

0015422317 A0105422317 0025425917 0005423717 3455427417 Перемикач датчика температури охолоджуючої рідини

Термоперемикач датчика автомобіля Honda 37770-PY3-A01 37770PY3A01

Застосовується до датчика температури води Daewoo Chevrolet 96279857 96325864

Нижче наведено вичерпний опис автомобільного датчика температури води, яка організована в поєднанні з технічними принципами, функціональні характеристики та точки усунення несправностей:

я. Основна структура і принцип роботи

1. Характеристики термістора
Використання негативного температурного коефіцієнта (NTC) напівпровідникові матеріали, значення опору експоненціально зменшується при підвищенні температури (приблизно 2,5 кОм при 20 ℃, і падає до 0,3 кОм при 80 ℃).
Зміна опору перетворюється в електричний сигнал (1.3-3.8V лінійний діапазон) через трипровідну або чотирипровідну схему і передається на блок керування двигуном (ECU).

2. Логіка виведення сигналу
ЕБУ розраховує температуру води в реальному часі після отримання сигналу напруги:
Низькі температурні умови (-20℃): Збільшити кут випередження запалювання на 8-12° і збільшити кількість впорскування (+30% компенсація холодного старту).
Високі температурні умови (100℃): Затримайте кут випередження запалювання на 4-6° для запобігання вибуху.

II. Місце і тип установки

Примітка: У сучасних моделях здебільшого використовується чотирипровідний вбудований датчик, який закріплений на інтерфейсі термостата збоку головки циліндра.

III. Детальне пояснення функцій і ефектів
1. Контроль двигуна
Корекція палива: збільшити концентрацію впорскування при низькій температурі та відновити контрольну кількість впорскування при високій температурі.
Регулювання холостого ходу: збільшити швидкість до 1200-1500 об / хв при низькій температурі (через клапан регулювання холостого ходу).
2. Управління системою охолодження
Коли температура води ≥95 ℃, вентилятор охолодження запускається (координується з нормально закритим перемикачем контролю температури).
Коли температура аномально висока (>105 ℃), увімкнено швидкісний режим роботи вентилятора.
3. Прилади та діагностика
Датчик температури води в приводі відображає температуру в реальному часі (помилка <±15 ℃ є нормальним).
Вивести код несправності (наприклад P0115/P0118) для зчитування діагностичним приладом.

IV. Прояв і діагностика несправності
Поширені типи несправностей

Діагностичний метод
1. Тест на стійкість
Зніміть датчик і за допомогою мультиметра виміряйте опір між клемами:
30℃ середовища: нормальне значення опору 1,4-1,9кОм.
80℃ занурення у гарячу воду: опір має впасти до 0,3–0,4 кОм (якщо не змінено, невдача).

2. Аналіз потоку даних
Діагностичний прилад зчитує потік даних ECU:
Нормальне значення: 90–105 ℃ (водіння).
Підказка про помилку: Дисплей -40℃ (відкритий контур) або 130 ℃ без змін (коротке замикання).

V. Запобіжні заходи щодо технічного обслуговування
1. Технічні умови операції заміни
Злийте охолоджуючу рідину перед тим, як знімати датчик, щоб уникнути попадання повітря в систему охолодження.
Під час монтажу використовуйте герметик, і контролювати крутний момент до 8–12 Н•м (запобігання витоку).
2. Вибір і підбір моделі
Діапазон опору: Необхідно відповідати характеристикам опору 275–6500 Ом оригінального автомобіля.
Тип інтерфейсу: Перевірте такі характеристики, як різьба M18×1,5 або конічна різьба ZM14.
УВАГА: Помилка датчика може призвести до збільшення витрати палива більш ніж 15% або незворотне пошкодження двигуна, і потребує своєчасної заміни.
русалка Копіювати код
графік ТД
A[Несправність датчика температури води] –> Б{Етапи виявлення}
Б –> C[Вимірювання опору мультиметром]
Б –> Д[Діагностичний прилад зчитує потік даних]
C –>|Ненормальний опір| E[Замінити датчик]
Д –>|Дрейф сигналу| E
C –>|Нормальний опір| Ф[Перевірте заземлення лінії]
Д –>|Нормальний сигнал| Г[Перевірте інші системи]
